Victron MiniBMS für Lithium-Akkus
Batterie Management System im Kleinformat für Smart LiFePo4-Akkus von Victron Energy

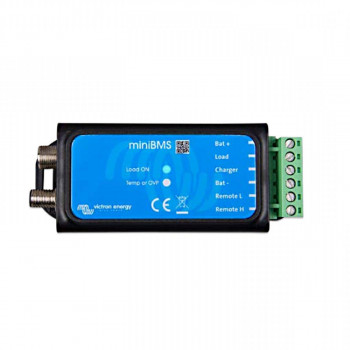

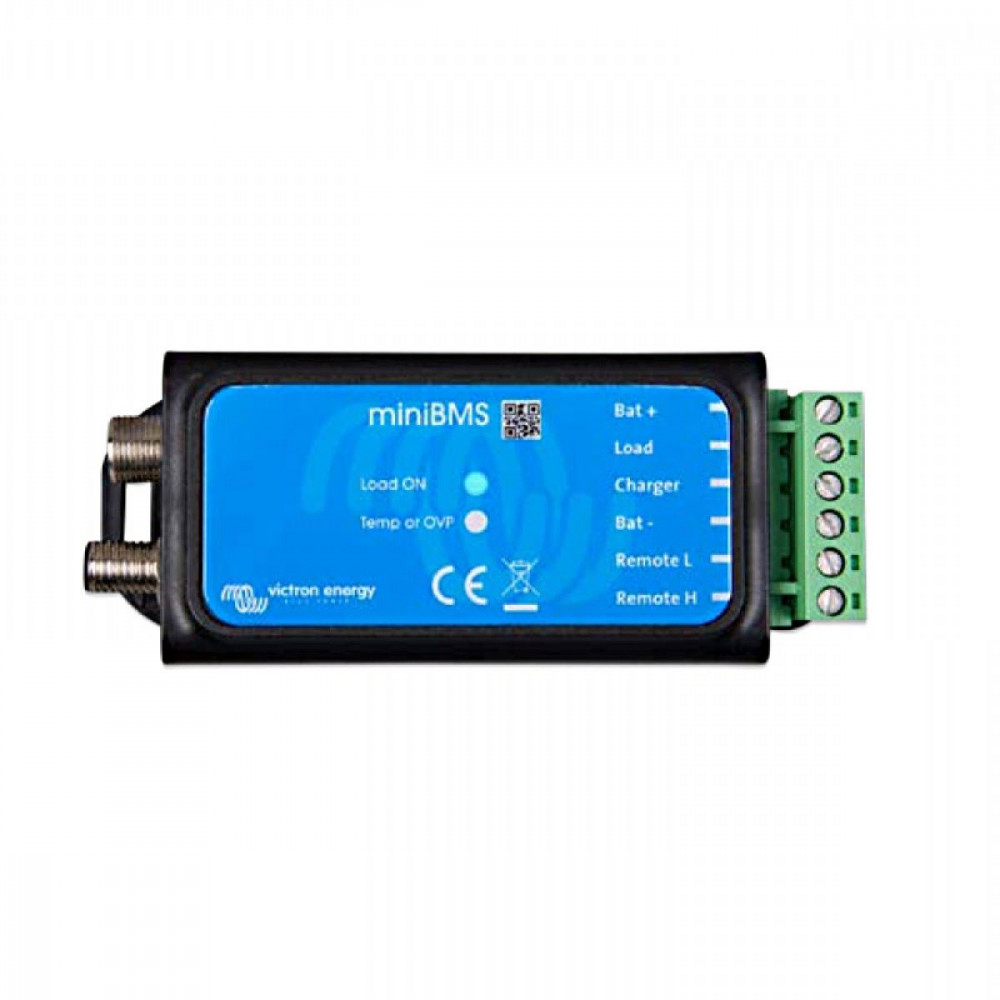

Das miniBMS von Victron Energy (MPN BMS400100000) ist eine kostengünstige und einfache Alternative zum VE.Bus BMS und kann das VE.Bus BMS in mehreren Anwendungen ersetzen (Ausnahmen sind hier VE.Bus Geräte wie der Multiplus und die Quattro Serie, denn der miniBMS verfügt im Gegensatz zum VE.Bus BMS über keinen eigenen VE.Bus Port). Der miniBMS ist für die Nutzung mit Victron Smart LiFePo4 Akkus mit M8 Rundsteckverbinder ausgelegt und verfügt ähnlich wie der das VE.BUS BMS über zwei Ausgänge. Der Betriebsspannungsbereich liegt bei 9 – 70 VDC.
Kernaufgaben des Victron miniBMS
- Abschalten bzw. Trennen von Lasten im Fall einer unmittelbar bevorstehenden Unterspannung
- Abschalten bzw. Trennen der Batterie-Ladegeräte im Falle einer unmittelbar bevorstehenden Zell- Überspannung bzw. Übertemperatur
"Load Disconnect" (Last trennen)
Der Ausgang "Load Disconnect" (Last trennen) befindet sich normalerweise auf HIGH und wird auf "free floating" gesetzt, wenn eine Zell-Unterspannung unmittelbar bevorsteht. Maximaler Strom: 2A.
Der Ausgang "Load Disconnect" kann zur Steuerung folgender Funktionen verwendet werden:
- ferngesteuertes Ein-/Ausschalten einer Last und/oder
- ferngesteuertes Ein-/Ausschalten eines elektronischen Lastschalters (BatteryProtect) )
"Charge Disconnect" (Laden trennen)
Der Ausgang "Charge Disconnect" (Laden trennen) ist normalerweise auf HIGH und wird "free floating", wenn eine Zell-Überspannung oder -Übertemperatur unmittelbar bevorsteht. Maximaler Strom: 10 mA.
Der Ausgang "Charge Disconnect" kann zur Steuerung folgender Funktionen verwendet werden:
- ferngesteuertes Ein-/Ausschalten eines Ladegerätes
- und/oder eines Cyrix-Li-Ladegerät-Relais
- und/oder eines Cyrix-Li-ct Batterie-Kopplers
Der Eingang „System on/off“

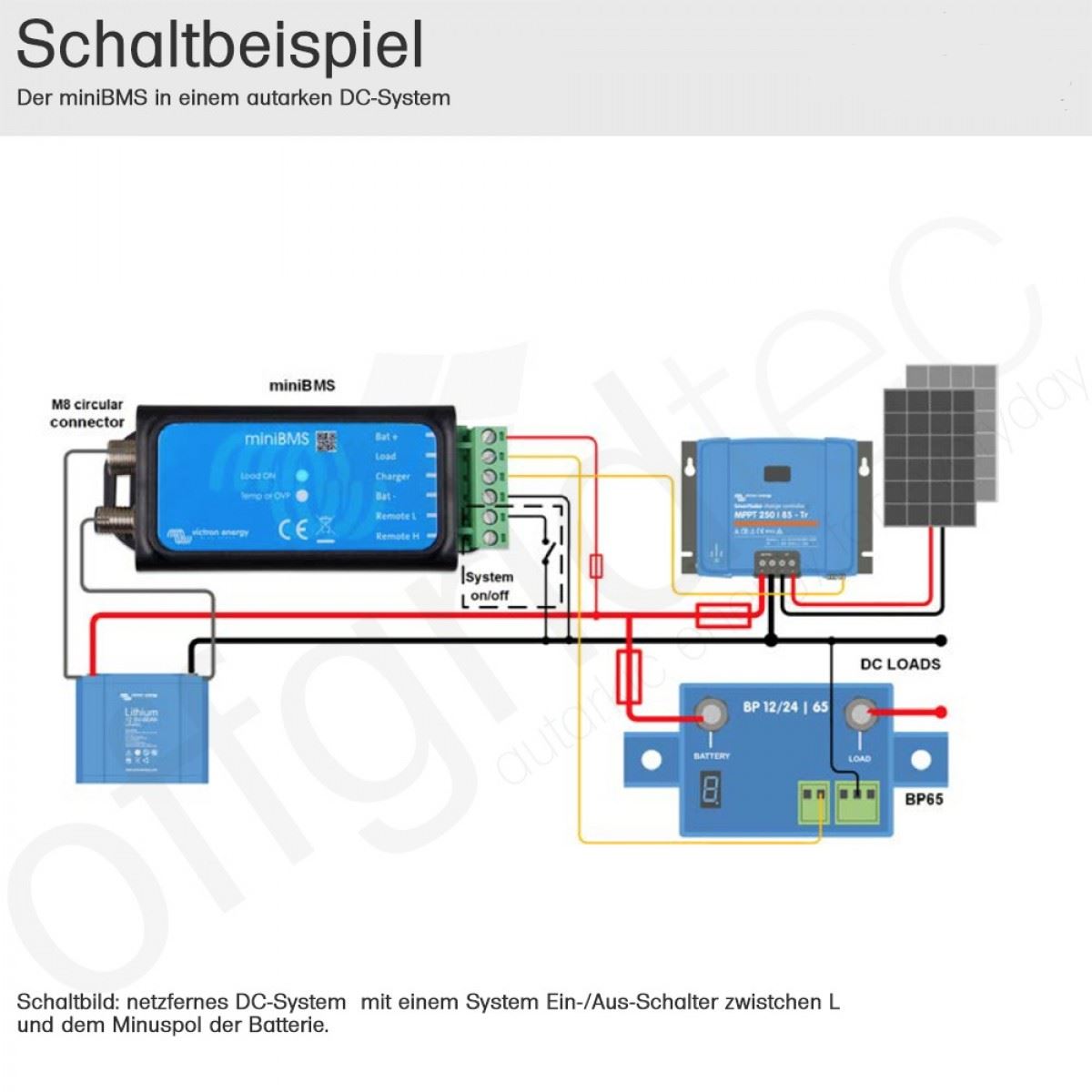

Der Eingang "System on/off" steuert beide Ausgänge. Ist er aus, sind beide Ausgänge auf "free floating" geschaltet. Die Lasten und Ladegeräte sind also ausgeschaltet. Der Eingang "System on/off" verfügt über zwei Anschlüsse: Remote L und Remote H. Zwischen L und H lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen. Alternativ kann Anschluss H an einen Batterie-Pluspol oder L an einen Batterie-Minuspol geschaltet werden.
Lieferumfang:
1x Victron Energy BMS400100000 miniBMS
1x Bedienungsanleitung
Daten:
| Artikelnummer |
OF8-67-011275 |
| Hersteller Teilenummer |
BMS400100000 |
| Hersteller |
Victron Energy |
| zulässige Luftfeuchtigkeit |
max. 95 %, nicht kondensierend |
| Umgebungstemperatur |
-20°C - +50°C |
| Schutzart IP |
IP20 |
| Abmessungen (LxBxH) |
10,6 x 4,3 x 2,3 cm |
| Gewicht |
0,06 kg |
| EAN |
8719076043485 |
