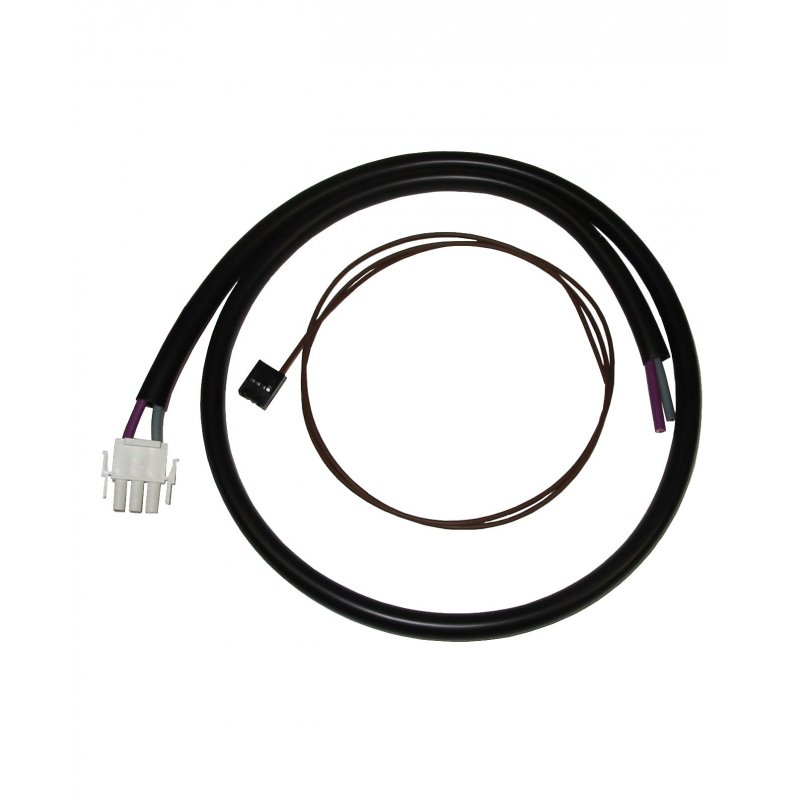

EBL Kabelsatz für Solarladeregler SR / MPPT Duo Digital
Fertig konfektionierter Kabelsatz für den Anschluss der Votronic Solarladeregler SR Duo Digital und MPPT Duo Digital mit dem entsprechenden Ausgang an einen Schaudt Elektroblock (EBL) mit angeschlossener Kontroll- und Anzeigetafel.
Lieferumfang: Kabelsatz 1m lang
Kompatibiliät für EBL-Kabelsatz (Art.-Nr. 2007)
Der konfektionierte, 2-teilige Kabelsatz ist für den Anschluss der VOTRONIC Solar-Regler der Baureihe SR 140 Duo Digital bis SR 530 Duo Digital sowie MPP 165 Duo Digital bis MPP 430 Duo Digital an einen vorhandenen Schaudt Elektroblock (EBL) mit angeschlossener Kontroll-und Anzeigetafel DT... / LT... vorgesehen.
Die VOTRONIC Solar-Regler der o.g. Baureihe liefern ein passendes Solarstrom Mess-Signal an der Klemme „EBL“.
Der Kabelsatz beinhaltet:
- Verbindungskabel X für die Ladung der Wohnraum-Batterie aus dem Solar-Regler
- Verbindungskabel Y für das Signal Solarstrom Wohnraum-Batterie vom Solar-Regler an EBL DT... / LT..
| EBL-Typ |
SR 140 |
SR 220 |
SR 330 |
SR 530 |
MPP 165 |
MPP 250 |
MPP 350 |
MPP 430 |
1) maximal 300 Watt installierte Gesamt-Panel-Leistung
X = Anschlussleitung Ladung Wohnraum-Batterie (1m lang)
Y= Anschlussleitung Signal Anzeige Solarstrom Wohnraum-Batterie (1m lang) |
| 109 |
- |
- |
- |
- |
- |
- |
- |
- |
| 29 |
X |
X |
- |
- |
X |
- |
- |
- |
| 208 E |
X |
X |
- |
- |
X |
- |
- |
- |
| 208 S E |
X |
X |
- |
- |
X |
- |
- |
- |
| 29 mit OVP |
X |
X |
- |
- |
X |
- |
- |
- |
| 99 B |
X |
X |
- |
- |
X |
- |
- |
- |
| 99 G |
X |
X |
- |
- |
X |
- |
- |
- |
| 119 |
- |
- |
- |
- |
- |
- |
- |
- |
| 119 mit OVP |
- |
- |
- |
- |
- |
- |
- |
- |
| 211 |
X |
X |
- |
- |
X |
- |
- |
- |
| 208 B |
X |
X |
- |
- |
X |
- |
- |
- |
| 30 |
X |
X |
- |
- |
X |
- |
- |
- |
| 30 mit OVP |
X |
X |
- |
- |
X |
- |
- |
- |
| 100-2 |
X |
X |
- |
- |
X |
- |
- |
- |
| 225 |
X, Y |
X, Y |
Y |
Y |
X, Y |
Y |
Y |
Y |
| 226 |
X, Y |
X, Y |
Y |
Y |
X, Y |
Y |
Y |
Y |
| 101 C |
X, Y |
X, Y |
Y |
Y |
X, Y |
Y |
Y |
Y |
| 102 |
X, Y |
X, Y |
Y |
Y |
X, Y |
Y |
Y |
Y |
| 102 mit OVP |
X, Y |
X, Y |
Y |
Y |
X, Y |
Y |
Y |
Y |
| 220-2 |
X, Y |
X, Y |
Y |
Y |
X, Y |
Y |
Y |
Y |
| 213 |
X |
X |
X 1) |
- |
X |
X |
- |
- |
| 271 |
X |
X |
X 1) |
- |
X |
X |
- |
- |
| 630 |
X |
X |
X 1) |
- |
X |
X |
- |
- |
| 251 A |
X |
X |
X 1) |
- |
X |
X |
- |
- |
| 630 B |
X |
X |
X 1) |
- |
X |
X |
- |
- |
