Victron BMV-702 Batteriemonitor VE.Direct 500A Shunt Relais

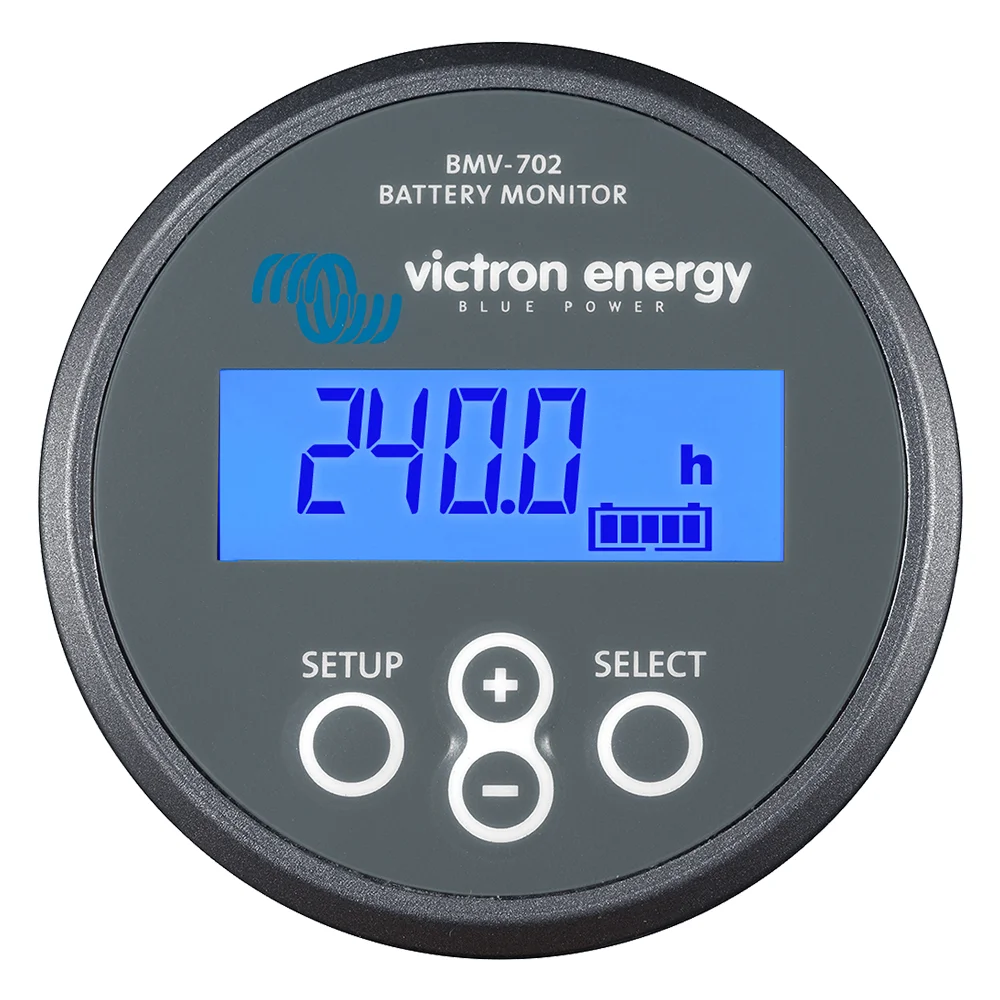

Victron BMV-702 – Batteriemonitor mit Display, 500-A-Shunt und Relais

Der BMV-702 (MPN BAM010702000) misst mit seinem 500-A/50-mV-Shunt im Minuskabel jeden Strom, der in die Batterie hinein- und herausfließt, und zeigt auf dem beleuchteten Display Spannung, Strom, Leistung, verbrauchte Amperestunden, Ladezustand und Restlaufzeit. Die Einrichtung erfolgt über die Tasten am Display; per VE.Direct-Dongle lässt sich das Gerät zusätzlich mit der VictronConnect-App verbinden.

Anders als der SmartShunt hat der BMV ein programmierbares Relais (Generatorstart, Lastabwurf, Alarmmeldung) und einen akustischen und optischen Alarm direkt am Gerät. Der Zusatzeingang misst die Spannung einer zweiten Batterie, die Mittelpunktspannung einer Reihenschaltung oder mit dem optionalen Temperatursensor die Batterietemperatur.

Die Genauigkeit liegt bei ± 0,4 % für Strom und ± 0,3 % für Spannung, die Auflösung bei 10 mA. Der Monitor berücksichtigt Ladewirkungsgrad und Peukert-Exponent und synchronisiert sich automatisch bei Vollladung. Die Stromaufnahme beträgt nur 0,7 Ah pro Monat – wichtig bei Lithiumbatterien, die nach Unterspannungsabschaltung kaum Reserve haben.

Für wen dieser Batteriemonitor gedacht ist

• Wohnmobile und Boote: Ladezustand auf einen Blick am Display, Starterbatterie über den Zusatzeingang mit überwacht
• Anlagen mit Generator oder Lastabwurf: Relais startet den Generator oder trennt Verbraucher bei einstellbarem Ladezustand
• Lithiumbatterien: Ah-Zählung statt Spannungsschätzung, Alarm vor der BMS-Abschaltung
• Systeme mit GX-Geraet: VE.Direct zum Cerbo GX fuer VRM, ESS und DVCC

Technische Daten

Was der Monitor anzeigt und berechnet

Neben Spannung, Strom und Leistung führt der BMV einen Amperestunden-Zähler: Jede entnommene und jede geladene Amperestunde wird verrechnet, mit Ladewirkungsgrad (typisch 95 % bei Blei, 99 % bei LiFePO4) und Peukert-Exponent für die stromabhängige Kapazität. Daraus entstehen Ladezustand in Prozent und Restlaufzeit bei aktuellem Verbrauch. Sobald Ladespannung und Schweifstrom über die eingestellte Zeit erreicht sind, setzt sich der Monitor auf 100 % – die Synchronisation, die ihn dauerhaft genau hält. Der Verlauf speichert tiefste und höchste Spannung, Anzahl Ladezyklen, Vollentladungen und die kumulierte entnommene Energie.

Praxisbeispiel Wohnmobil

Eine 200-Ah-LiFePO4 versorgt Kühlschrank, Licht und einen 2000-W-Wechselrichter. Der BMV-Shunt sitzt am Minuspol, der Zusatzeingang hängt an der Starterbatterie. Das Display zeigt morgens 62 % und 1 Tag 4 Stunden Restlaufzeit; das Relais ist auf 30 % programmiert und schaltet dann den Wechselrichter ab, der Alarm meldet 20 %. Nach der Fahrt lädt der Ladebooster, bei 14,2 V und Schweifstrom 4 % synchronisiert der Monitor auf 100 %.

Einbau

• Shunt: ins Minuskabel direkt am Batteriepol; alle Verbraucher und Ladegeräte auf der Lastseite.
• Display: 52-mm-Ausschnitt in Schalttafel oder Möbel, RJ12-Kabel zum Shunt; alternativ die Wandhalterung aus dem Shop.
• Versorgung: rotes Kabel mit Sicherung (2 m, mitgeliefert) an Batterie-Plus.
• Einrichtung: Kapazität, Ladespannung, Schweifstrom, Peukert in der App oder am Display; einmal vollladen zum Synchronisieren.

Vorteile und Grenzen

Lieferumfang

• 1x Victron Energy BMV-702 Display-Einheit (BAM010702000)
• 1x Shunt 500 A/50 mV mit Leiterplatten-Steckverbinder
• 1x RJ12-Kabel 10 m, 1x Batteriekabel 2 m mit Sicherung
• 1x quadratische Frontblende, 1x Sicherungsring, 1x Anleitung

Nicht enthalten: Temperatursensor, VE.Direct-Kabel, Wandhalterung.

Victron Energy gewährt auf dieses Gerät eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
