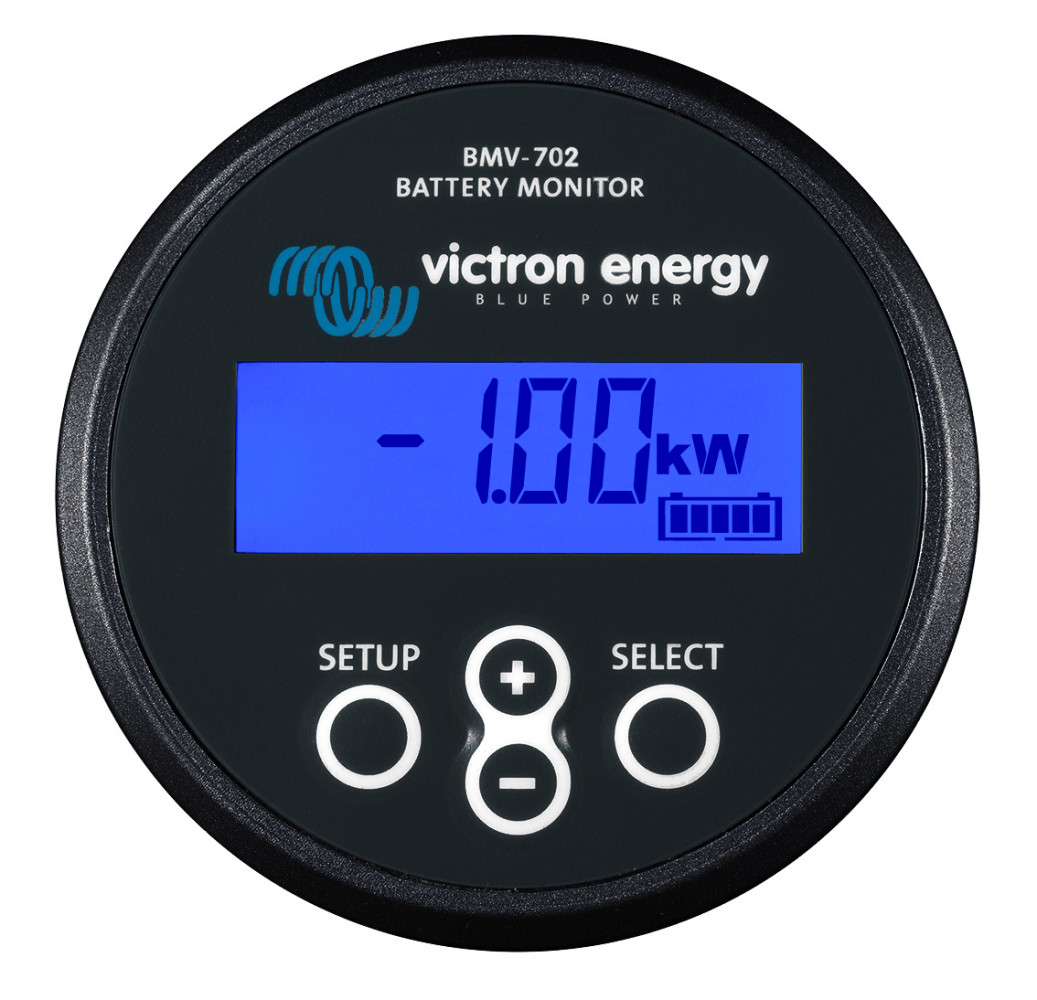

Batteriemonitor Victron BMV-702 black

Victron Batterie Monitor BMV-702 black

Der Victron BMV 702 Black (MPN BAM010702200) ist ein leistungsstarker Batteriemonitor mit weitreichenden Möglichkeiten was die Überwachung und Konfiguration angeht. Über den Kommunikations-Port VE.Direct lassen sich alle BMV 70x Geräte  zum Beispiel mit dem Color Control GX Panel steuern und (fern)überwachen.

Im Vergleich zum BMV 700 kann der Black 702  2 Batteriebänke gleichzeitig überwachen. Außerdem beherrscht er die Überwachung der Mittelspannung wie es im Industriebereich üblich ist um große Batteriebänke zu schützen. Er ist der einzige Batteriemonitor in dieser Preisklasse, der dieses Leistungsmerkmal aufweisen kann.

Eine beschädigte Zelle oder eine beschädigte Batterie kann eine ganze große, teure Batteriebank zerstören. Wenn Batterien in Serie geschaltet sind, kann durch die Messung der Mittelpunktsspannung eine rechtzeitige Warnmeldung erzeugt werden.  Mehr zum Thema Mittelspannung erfahren Sie weiter unten in der Beschreibung.

Wichtige Produktmerkmale

• Anzeige der Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand
• Restlaufzeit bei aktueller Entladeräte
• programmierbarer visueller und akustischer Alarm
• programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten.
• Ein 500 Ampere Schnellanschluss-Shunt und ein Anschluss-Set sind inklusive
• Shunt-Kapazitäten bis zu 10.000 Ampere sind optional verfügbar
• VE.Direct Kommunikationsanschluss
• Speichert eine große Bandbreite an Verlaufsdaten, anhand derer Nutzungsmuster und Batteriezustand bewertet werden können.
• Breiter Eingangsspannungsbereich: 9,5 – 95 V
• Hohe Strommessauflo¨sung 10 mA (0,01 A)
• Geringer Stromverbrauch 2,9 Ah pro Monat (4 mA) bei 12 V und 2,2 Ah pro Monat (3 mA) bei 24 V

Batterie-'Tankuhr", Restlaufanzeiger und vieles mehr

Die verbleibende Batteriekapazität hängt von den verbrauchten Amperestunden, dem Entladestrom, der Temperatur und dem Alter der Batterie ab. Es sind komplexe Softwarealgorithmen erforderlich, um all diese Variablen zu berücksichtigen.

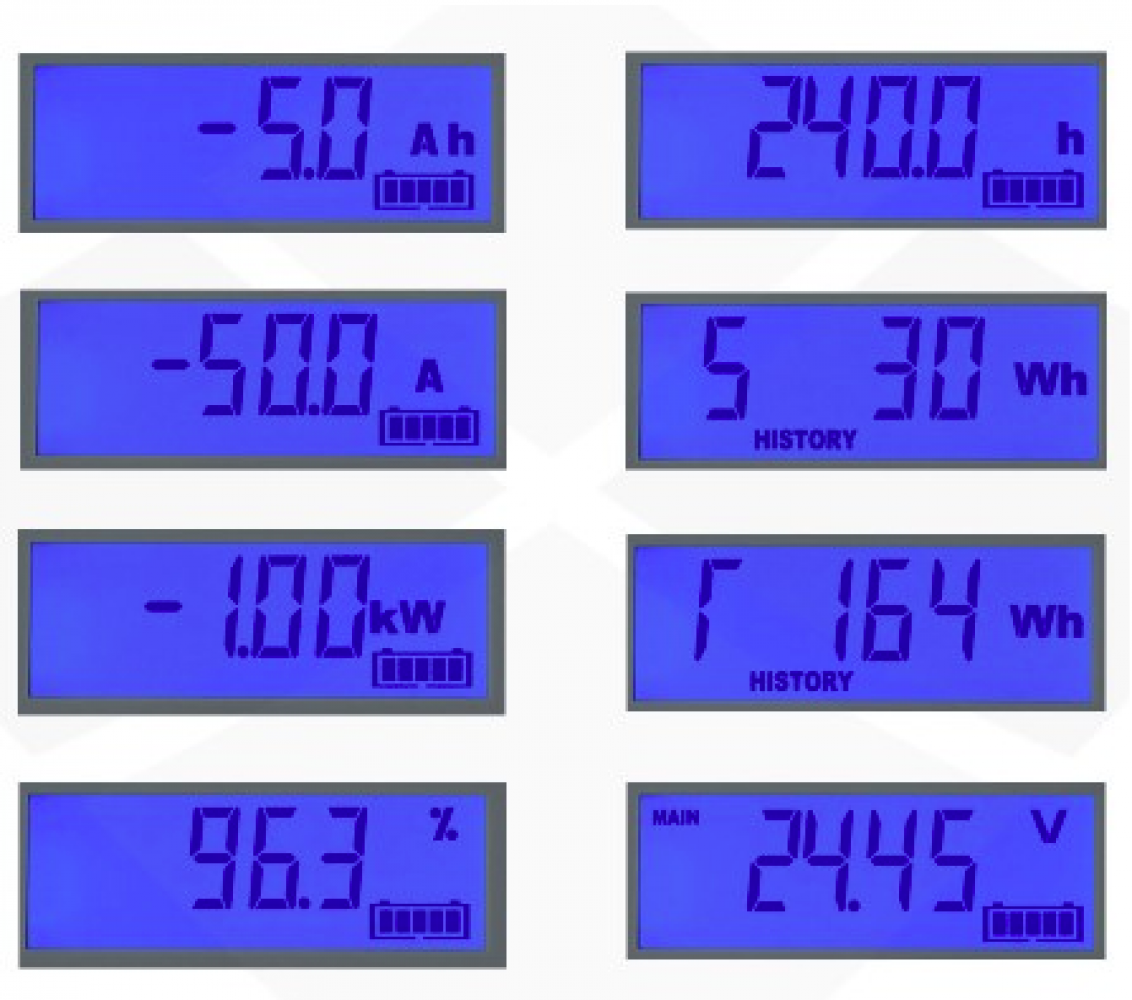

Abgesehen von den grundlegenden Anzeigeoptionen wie Spannung, Strom und verbrauchte Amperestunden zeigen die BMV-70x Serien auch den Ladezustand, die Restlaufzeit und den Stromverbrauch in Watt an.

Der BMV-702 verfügt über einen zusätzlichen Eingang, der sich zum Messen der Spannung (einer zweiten Batterie), Temperatur oder Mittelpunktspannung (siehe unten) programmieren lässt.

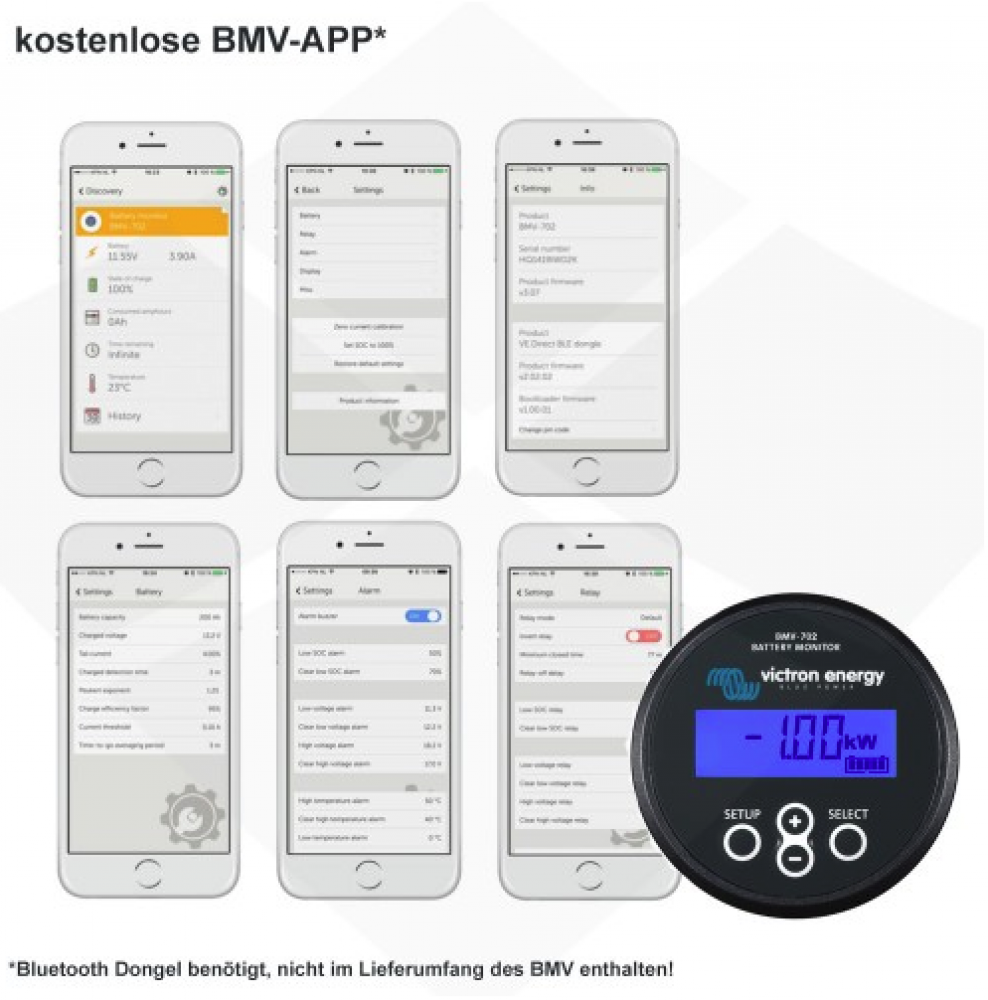

Kompatibel VE.Direct Bluetooth Smart Dongle und Color Control GX

Mit dem Bluetooth Smart Dongle ist die Überwachung Ihrer Batterien u¨ber ein Apple oder Android Smartphone, Tablet, Macbook sowie über andere Geräte möglich – ganz einfach über eine Bluetooth-Verbindung! Der Dongle ist nicht im Lieferumfang enthalten.

Einfache Programmierung mit Ihrem Smartphone

Ein Schnellinstallationsmenu¨ und ein ausführliches Setup-Menu¨ mit Bildlauf unterstützen den Nutzer, wenn er die verschiedenen Einstellungen vornimmt.  Alternativ lässt sich auch eine schnelle und einfache Lösung nutzen: Laden Sie sich dafür die Smartphone App herunter (Bluetooth Smart Dongle erforderlich!)

Überwachung der Mittelpunktsspannung (nur BMV-702)

Diese Funktion, die häufig in der Industrie verwendet wird, um große und kostenintensive Batteriebänke zu überwachen, ist nun zum ersten Mal zu einem günstigeren Preis erhältlich, damit jede beliebige Batteriebank überwacht werden kann.

Eine Batteriebank besteht aus einem Strang in Reihe geschalteter Zellen. Die Mittelpunkts Spannung ist die Spannung nach der Hälfte des Strangs. Im Idealfall beträgt die Mittelpunkts Spannung genau die Hälfte der Gesamtspannung. In der Praxis kommt es jedoch zu Abweichungen. Diese sind von zahlreichen Faktoren abhängig, wie z. B. von einem unterschiedlichen Ladezustand bei neuen Batterien oder Zellen, unterschiedlichen Temperaturen, internen Leckstrrömen, Kapazittäten und noch vielen weiteren.

Große oder zunehmende Abweichungen der Mittelpunkts Spannung deuten auf eine unsachgemäße Batteriepflege oder eine fehlerhafte Batterie bzw. Zelle hin. Korrigierende Maßnahmen infolge eines Mittelpunktsspannungsalarms können ernsthafte Schäden an einer teuren Batterie verhindern. Bitte beachten Sie auch das Handbuch für weitere Informationen.

Zusatzfunktionen des BMV-702

Zusätzlicher Eingang zum Messen von Spannung (einer zweiten Batterie), Temperatur oder Mittelpunktsspannung sowie zugehörige Alarm- und Relais-Einstellungen.

Weitere Einsatzoptionen Batteriewächters

• -  VE.Net-Batterie-Wa¨chter (VBC)
• -  Hochspannungs-VE.Net Batterie-Wa¨chter: 70 bis 350 VDC
• -  Lynx Shunt VE.Net
• -  Lynx Shunt VE.Can

Lieferumfang

1x Victron BAM010702200 BMV 702 Black Batteriemonitor
1x RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m);
1x Frontblende für den Einbau, Sicherheitsring und Schrauben für die Montage
1x Bedienungsanleitung



Artikelnummer	OF1-67-008675
Hersteller Teilenummer	BAM010702200
Produkttyp	Batteriecomputer + Batterieanzeige + Batteriemonitor
Hersteller	Victron Energy
Gewicht	0,8 kg
EAN	8719076020110
