Victron BMV-712 Smart Black – Batteriemonitor mit Display, 500-A-Shunt, Bluetooth und Relais

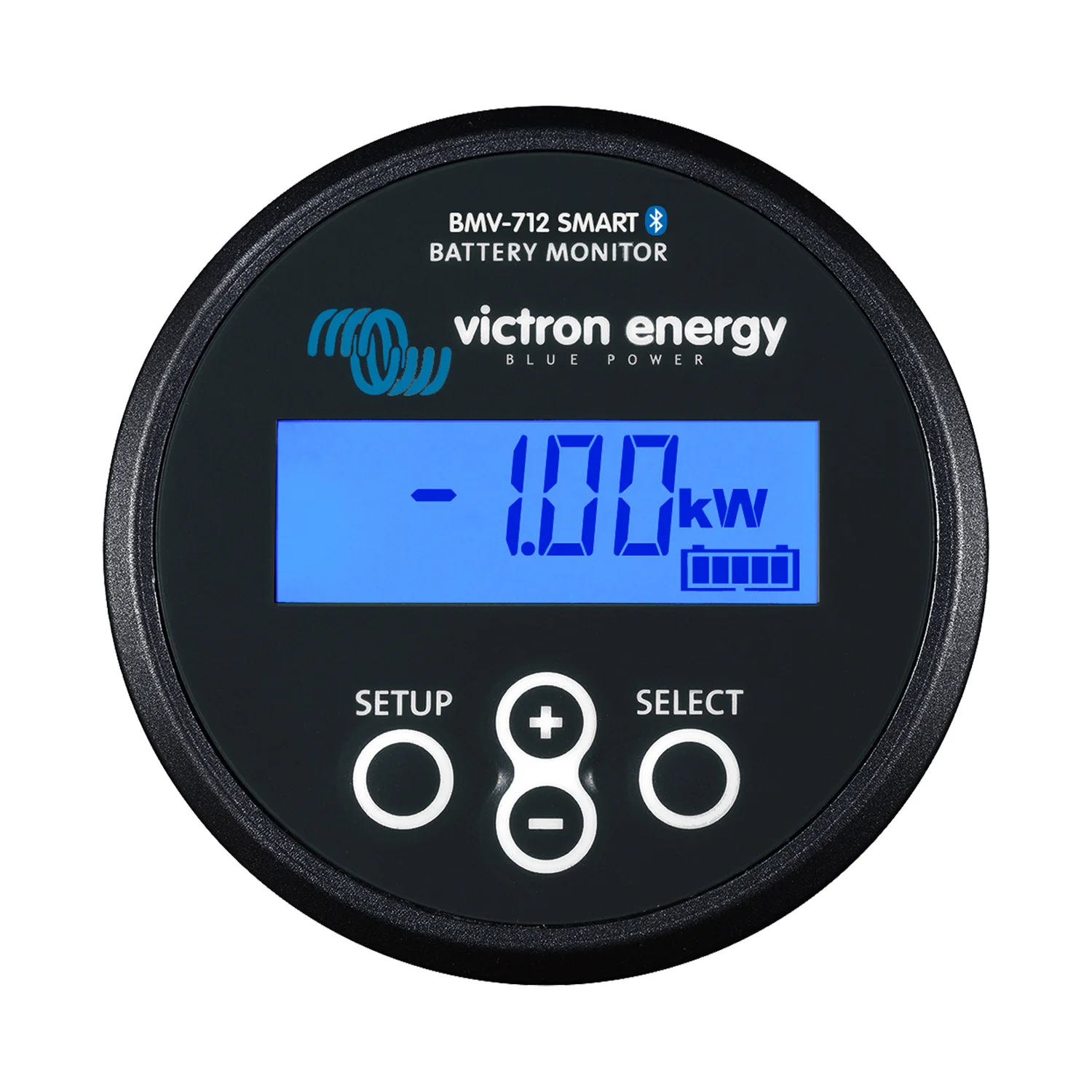

Der BMV-712 Smart Black (MPN BAM030712200) misst mit seinem 500-A/50-mV-Shunt im Minuskabel jeden Strom, der in die Batterie hinein- und herausfließt, und zeigt auf dem beleuchteten Display Spannung, Strom, Leistung, verbrauchte Amperestunden, Ladezustand und Restlaufzeit. Bluetooth ist eingebaut: Die VictronConnect-App liest dieselben Werte samt Verlauf und übernimmt die Einrichtung.
Anders als der SmartShunt hat der BMV ein programmierbares Relais (Generatorstart, Lastabwurf, Alarmmeldung) und einen akustischen und optischen Alarm direkt am Gerät. Der Zusatzeingang misst die Spannung einer zweiten Batterie, die Mittelpunktspannung einer Reihenschaltung oder mit dem optionalen Temperatursensor die Batterietemperatur.
Die Genauigkeit liegt bei ± 0,4 % für Strom und ± 0,3 % für Spannung, die Auflösung bei 10 mA. Der Monitor berücksichtigt Ladewirkungsgrad und Peukert-Exponent und synchronisiert sich automatisch bei Vollladung. Die Stromaufnahme beträgt nur 0,7 Ah pro Monat – wichtig bei Lithiumbatterien, die nach Unterspannungsabschaltung kaum Reserve haben.
Für wen dieser Batteriemonitor gedacht ist
- Wohnmobile und Boote: Ladezustand auf einen Blick am Display, Starterbatterie über den Zusatzeingang mit überwacht
- Anlagen mit Generator oder Lastabwurf: Relais startet den Generator oder trennt Verbraucher bei einstellbarem Ladezustand
- Lithiumbatterien: Ah-Zählung statt Spannungsschätzung, Alarm vor der BMS-Abschaltung
- Systeme mit GX-Geraet: VE.Direct zum Cerbo GX fuer VRM, ESS und DVCC
Technische Daten
| Hersteller-Teilenummer (MPN) | BAM030712200 |

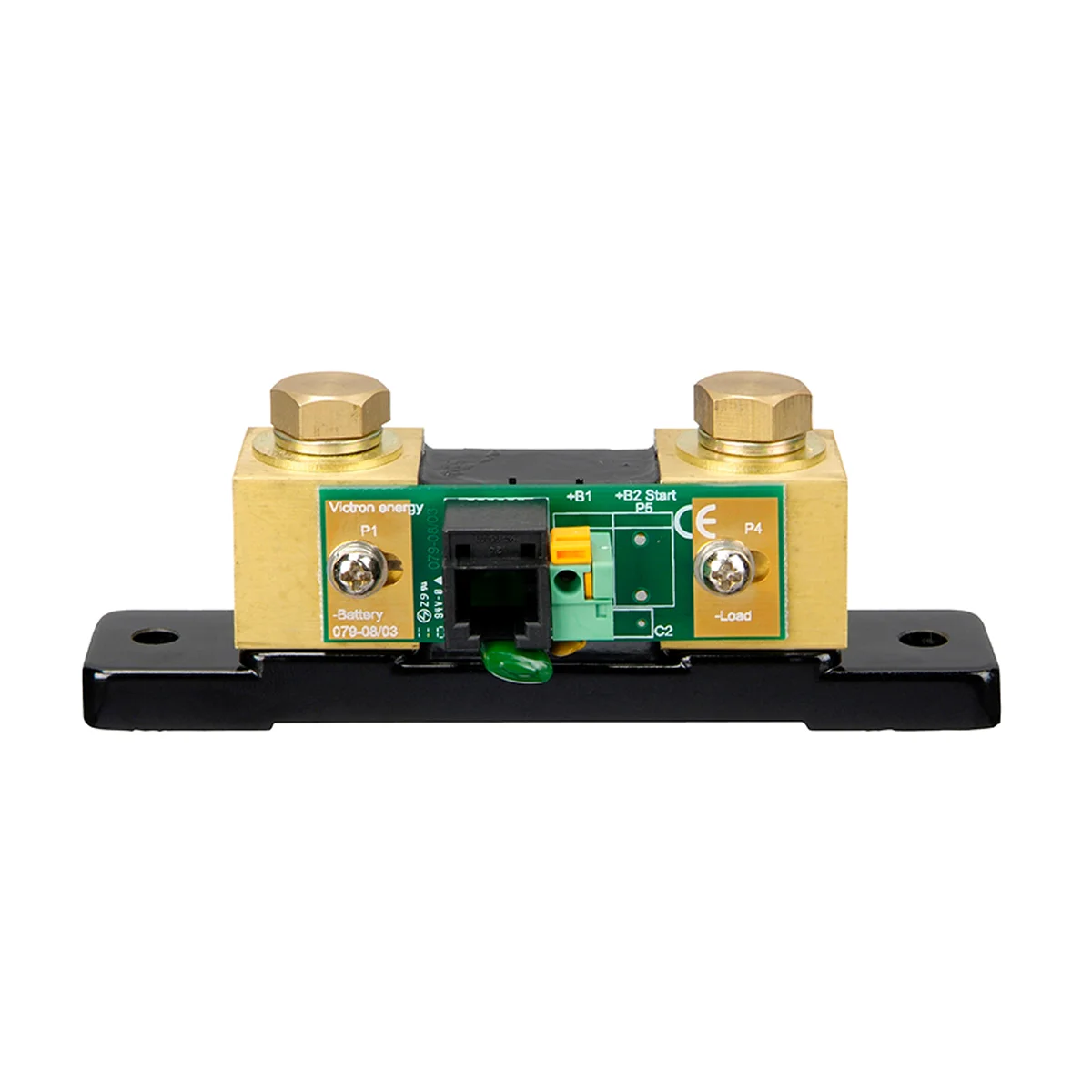

| Shunt | 500 A / 50 mV (mit Leiterplatten-Steckverbinder) |
| Spannungsbereich Stromversorgung | 6,5 – 95 V DC |
| Stromaufnahme | 0,7 Ah/Monat (1 mA) bei 12 V |
| Batteriekapazität | 20 – 9999 Ah |
| Zusatzeingang | zweite Batterie, Mittelpunkt oder Temperatur (Sensor optional) |
| Genauigkeit Strom / Spannung | ± 0,4 % / ± 0,3 % |
| Auflösung Strom / Spannung / Ah | 0,01 A / 0,01 V / 0,1 Ah |
| Display | beleuchtet, rund mit quadratischer Frontblende |
| Bluetooth | eingebaut |
| VE.Direct | ja |

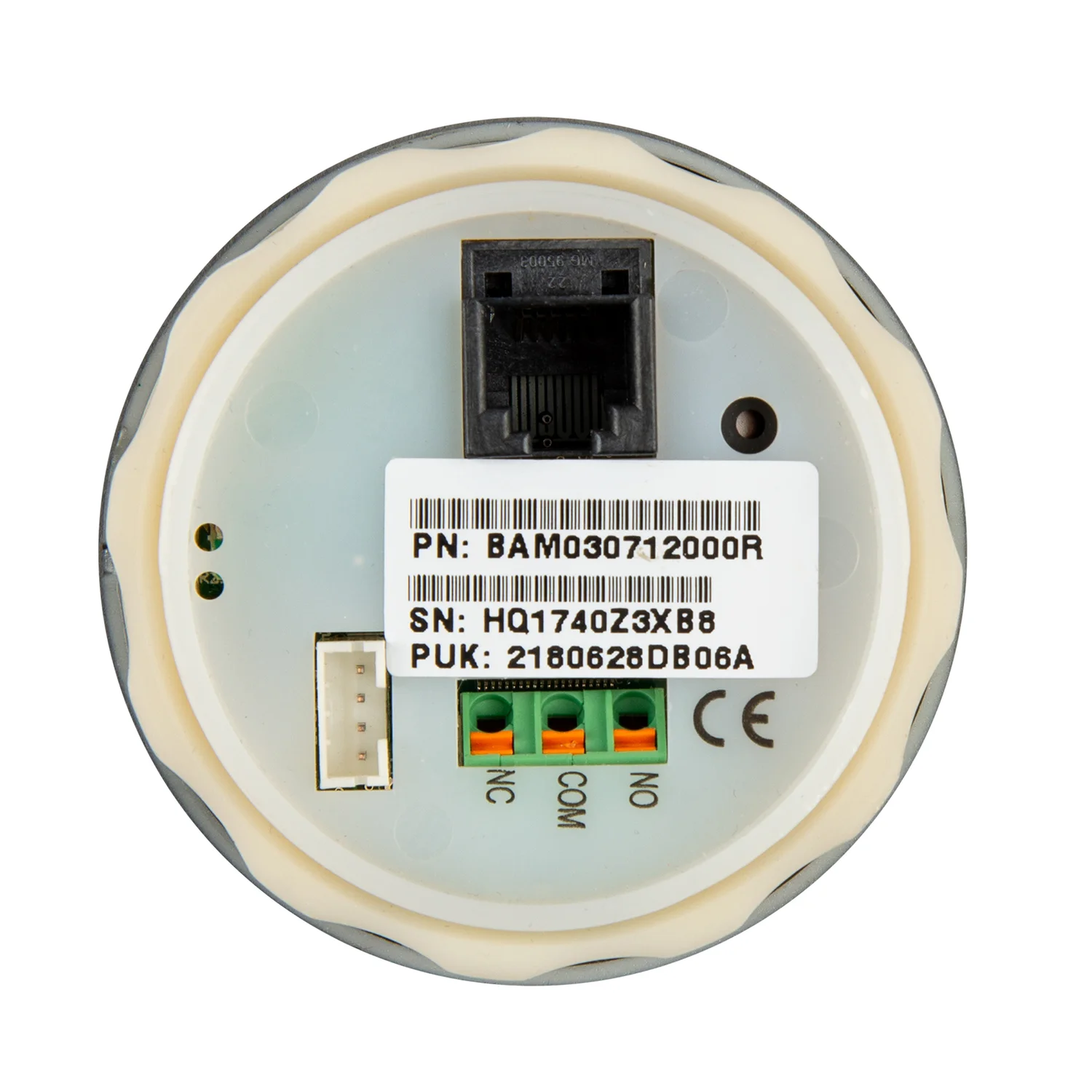

| Relais | programmierbar, 60 V / 1 A |
| Alarm | optisch und akustisch, programmierbar |
| Verbindung Display – Shunt | RJ12-Kabel 10 m (mitgeliefert) |
| Betriebstemperatur | -40 °C bis +50 °C |
| Schutzklasse | IP21 (Frontseite) |
| Einbau | Ø 52 mm Ausschnitt, Frontblende 63 x 63 mm |
| Gehäusefarbe | Schwarz |
| Normen | EN 60335-1, EN-IEC 61000-6-1/-2/-3, ECE R10 |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076049517 |
Was der Monitor anzeigt und berechnet
Neben Spannung, Strom und Leistung führt der BMV einen Amperestunden-Zähler: Jede entnommene und jede geladene Amperestunde wird verrechnet, mit Ladewirkungsgrad (typisch 95 % bei Blei, 99 % bei LiFePO4) und Peukert-Exponent für die stromabhängige Kapazität. Daraus entstehen Ladezustand in Prozent und Restlaufzeit bei aktuellem Verbrauch. Sobald Ladespannung und Schweifstrom über die eingestellte Zeit erreicht sind, setzt sich der Monitor auf 100 % – die Synchronisation, die ihn dauerhaft genau hält. Der Verlauf speichert tiefste und höchste Spannung, Anzahl Ladezyklen, Vollentladungen und die kumulierte entnommene Energie.
Praxisbeispiel Wohnmobil
Eine 200-Ah-LiFePO4 versorgt Kühlschrank, Licht und einen 2000-W-Wechselrichter. Der BMV-Shunt sitzt am Minuspol, der Zusatzeingang hängt an der Starterbatterie. Das Display zeigt morgens 62 % und 1 Tag 4 Stunden Restlaufzeit; das Relais ist auf 30 % programmiert und schaltet dann den Wechselrichter ab, der Alarm meldet 20 %. Nach der Fahrt lädt der Ladebooster, bei 14,2 V und Schweifstrom 4 % synchronisiert der Monitor auf 100 %.
Einbau
- Shunt: ins Minuskabel direkt am Batteriepol; alle Verbraucher und Ladegeräte auf der Lastseite.
- Display: 52-mm-Ausschnitt in Schalttafel oder Möbel, RJ12-Kabel zum Shunt; alternativ die Wandhalterung aus dem Shop.
- Versorgung: rotes Kabel mit Sicherung (2 m, mitgeliefert) an Batterie-Plus.
- Einrichtung: Kapazität, Ladespannung, Schweifstrom, Peukert in der App oder am Display; einmal vollladen zum Synchronisieren.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron Energy BMV-712 Smart Black Display-Einheit (BAM030712200)
- 1x Shunt 500 A/50 mV mit Leiterplatten-Steckverbinder
- 1x RJ12-Kabel 10 m, 1x Batteriekabel 2 m mit Sicherung
- 1x quadratische Frontblende, 1x Sicherungsring, 1x Anleitung
Nicht enthalten: Temperatursensor, VE.Direct-Kabel, Wandhalterung.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum BMV-712 Smart Black
Es schaltet bei einstellbaren Bedingungen: Generatorstart bei niedrigem Ladezustand, Abwurf unwichtiger Verbraucher, Alarmweiterleitung an ein Bordnetz-Panel. 60 V / 1 A, potentialfrei, in der App oder am Display programmierbar.
Gleiche Messtechnik. Der BMV bringt Display, Relais und akustischen Alarm mit; der SmartShunt verzichtet darauf und zeigt alles per App. Wer eine feste Anzeige an der Schalttafel oder eine Schaltfunktion braucht, wählt den BMV.
Ja, über den Zusatzeingang. Er misst die Spannung der zweiten Batterie und meldet Unterspannung; alternativ misst er die Mittelpunktspannung einer Reihenschaltung oder mit dem optionalen Sensor die Batterietemperatur.
Ja. Peukert-Exponent auf 1,05, Ladespannung und Schweifstrom passend zur Batterie einstellen. Der Alarm lässt sich so setzen, dass er vor der BMS-Unterspannungsabschaltung warnt.
Display-Einheit, 500-A-Shunt mit Leiterplatten-Steckverbinder, 10 m RJ12-Kabel, 2 m Batteriekabel mit Sicherung, quadratische Frontblende und Sicherungsring. Temperatursensor und VE.Direct-Kabel sind optional.
- Datenblatt BMV-712 Smart (488.96 KB)
- Handbuch BMV-712 Smart (7.18 MB)
