Cat.7 Erdkabel Meterware – Lapp ETHERLINE LAN S/FTP (L)PE für Solaranlage, Hütte und Garten

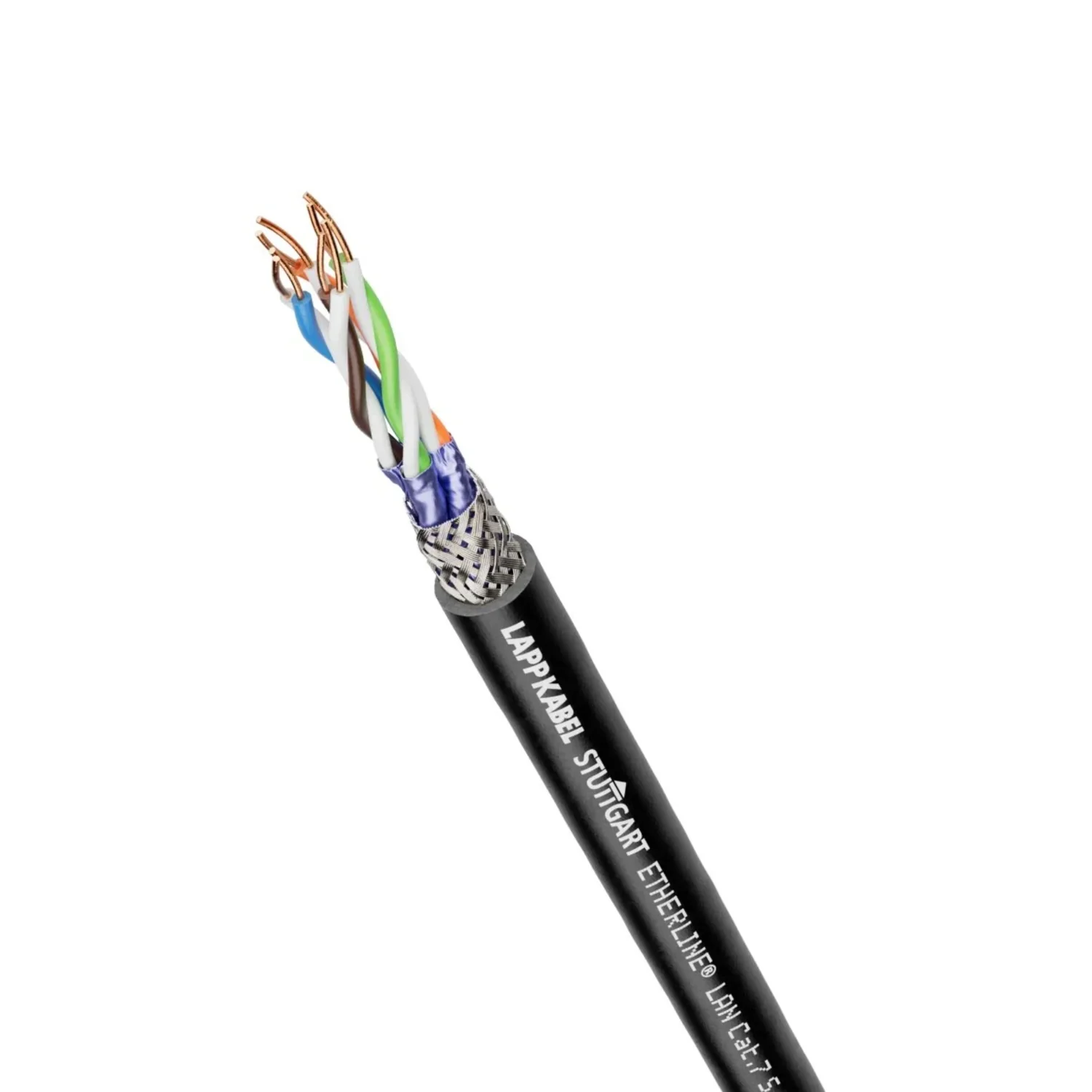

Die Lapp ETHERLINE LAN Cat.7 S/FTP 4x2xAWG23 (L)PE (Artikel 2170977) ist eine Netzwerkleitung für die feste Verlegung im Freien und im Erdreich. Der schwarze Polyethylen-Mantel ist nach EN 50525-1 für dauerhaften Außeneinsatz geeignet, UV- und wasserbeständig; die zusätzliche Aluminium-Bandierung der (L)PE-Ausführung sperrt die Leitung quer gegen eindringendes Wasser. Damit lässt sich das Kabel direkt im Kabelgraben, im Schutzrohr oder frei im Erdreich verlegen – ohne den Umweg über ein Innenkabel im Leerrohr.

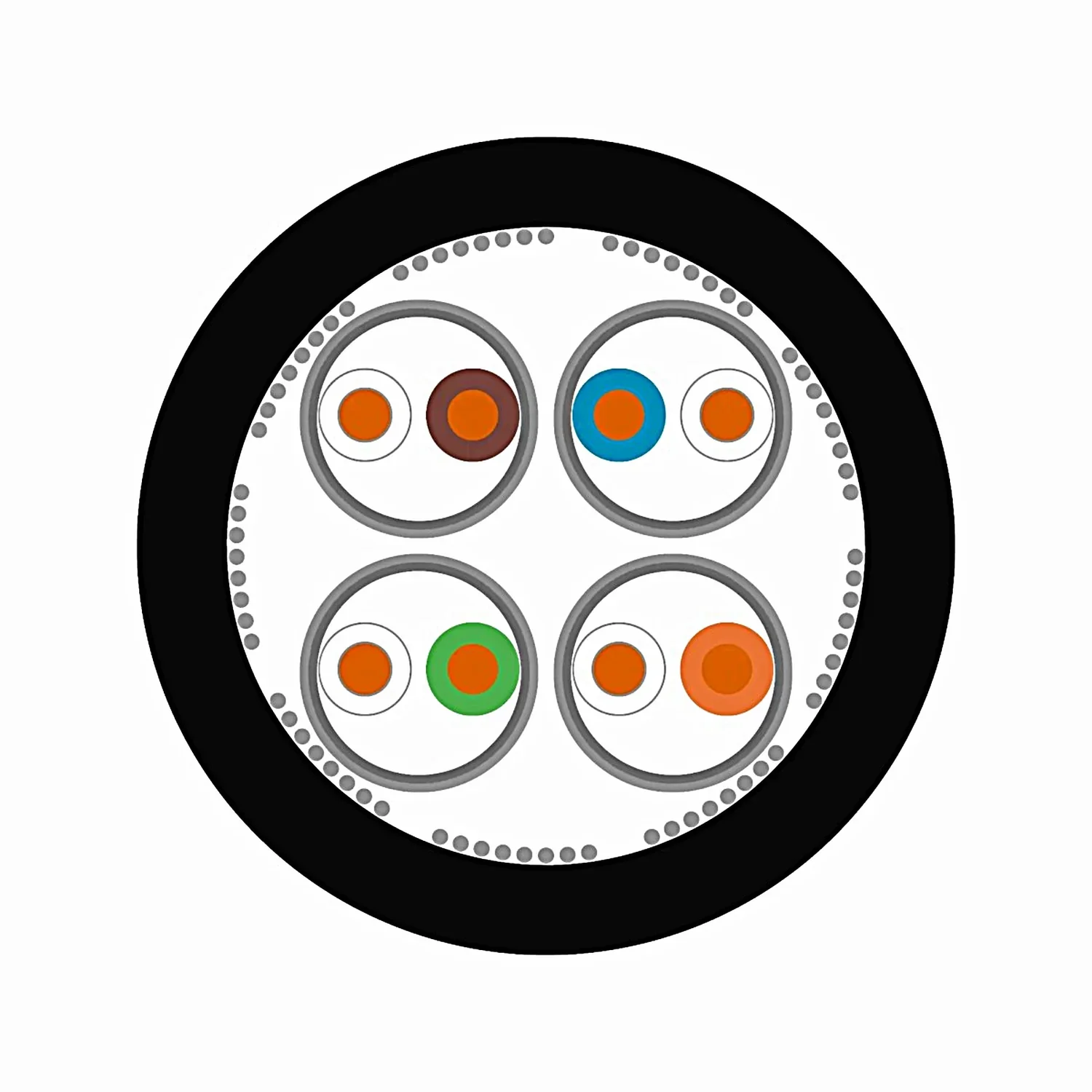

Elektrisch erfüllt sie Cat.7: 10 Gbit/s (10GBase-T) bis 1000 MHz, 100 Ohm Wellenwiderstand, acht massive Kupferleiter AWG23 in vier verdrillten Paaren. Jedes Paar ist mit alukaschierter Folie geschirmt, darüber liegt ein Gesamtschirm aus verzinntem Kupfergeflecht (S/FTP). Diese Schirmung ist der Grund, warum die Leitung in der Nähe von Wechselrichtern, Ladereglern und DC-Hochstromleitungen störungsfrei arbeitet, wo ungeschirmte Patchkabel Paketverluste zeigen. PoE, PoE+ und 4PPoE (bis 90 W) werden unterstützt.
Verkauft wird die Leitung als Meterware: Bestellmenge = Länge in Metern, Lieferung am Stück. Sie ist für die feste Installation konzipiert, nicht als bewegliches Patchkabel. Die Stecker (RJ45-Keystone oder Feldkonfektionierbare Stecker für massive AWG23-Leiter) werden vor Ort montiert.
Für wen diese Leitung gedacht ist
- Betreiber von Victron-GX-Systemen: Cerbo GX, Ekrano GX oder Color Control im Technikraum der Hütte per LAN an Router oder Außenantenne anbinden – stabiler als WLAN durch Betonwände
- Garten- und Gartenhaus-Anlagen: Netzwerk vom Wohnhaus zum Gartenhaus mit Speicher, Kamera oder Zugangspunkt durch den Rasen
- Wohnmobil-Stellplatz und Carport: Datenleitung zu Ladepunkt, Wallbox-Kommunikation oder Überwachungskamera
- Elektrofachbetriebe: strukturierte Verkabelung nach EN 50173 / ISO/IEC 11801 zwischen Gebäuden
Technische Daten
| Aufbau | |
| Hersteller-Artikelnummer (MPN) | 2170977 |
| Bezeichnung | ETHERLINE LAN Cat.7 S/FTP 4x2xAWG23 (L)PE |
| Ethernet-Kategorie | Cat.7 |
| Leiter | 4 × 2 × AWG23, eindrähtig, blankes Kupfer |
| Adern / Paare | 8 / 4, Twisted Pair |
| Paarschirmung | alukaschierte Kunststofffolie |
| Gesamtschirm | verzinntes Kupfergeflecht |
| Aderisolation | Polyolefin |
| Außenmantel | Polyethylen (PE), schwarz, mit Aluminium-Bandierung |
| Außendurchmesser | 9,6 mm (9,4 – 9,8 mm) |
| Gewicht | ca. 90 kg/km |
| Kupferzahl | 24 kg/km |
| Übertragung | |
| Übertragungsrate | bis 10 Gbit/s (10GBase-T) |
| Frequenzbereich | bis 1000 MHz |
| Nennwellenwiderstand | 100 Ω |
| Signalausbreitungsgeschwindigkeit | 0,77 c |
| Schleifenwiderstand bei 20 °C | 150 Ω/km |
| PoE-Unterstützung | IEEE 802.3af (PoE), 802.3at (PoE+), 802.3bt (4PPoE) |
| Elektrische Kennwerte | |
| Nennspannung | 48 V AC rms nach IEC |
| Bemessungsspannung Ader/Ader | 50 V AC rms |
| Max. Betriebsspannung (keine Energieübertragung) | 100 V |
| Prüfspannung Ader/Ader und Ader/Schirm | 1 kV |
| Verlegung | |
| Anwendung | feste Verlegung: Erdverlegung direkt, Kabelgraben, Schutzrohr, Außenbereich |
| Min. Biegeradius fest verlegt | 8 × D = 78,4 mm |
| Temperaturbereich fest verlegt | -30 bis +70 °C |
| Montagetemperatur | -10 bis +50 °C |
| Mantel-Eigenschaften | UV-beständig, wasserbeständig, halogenfrei |
| Normen | EN 50173, ISO/IEC 11801, EN 50525-1 |
| EAN | 4044777771967 |
| Verkaufseinheit | Meterware, Bestellmenge = Länge in m |
Einsatzmöglichkeiten
- Erdverlegung Haus – Gartenhaus: 30 bis 60 cm tief im Sandbett, ideal mit Trassenwarnband; an beiden Enden in Keystone-Dosen auflegen
- GX-Gerät im Technikschrank: Cerbo GX oder Ekrano GX per LAN an den Router – VRM-Fernüberwachung ohne WLAN-Aussetzer
- PoE-Kamera oder Access Point am Carport: Daten und bis 90 W Versorgung über eine Leitung
- Netzwerk zwischen Gebäuden: Nebengebäude, Werkstatt, Stall – auch im Schutzrohr unter der Einfahrt
- Störarme Verkabelung neben Hochstromleitungen: parallel zu DC-Batterieleitungen im Speicherraum dank S/FTP-Schirm
Meterware richtig bestellen
Strecke ausmessen, an beiden Enden 50 cm Reserve für Dose oder Stecker zugeben, auf volle Meter aufrunden. Bei Erdverlegung zusätzlich Tiefe und Hausdurchführung einrechnen. Die Leitung wird am Stück geschnitten; für zwei getrennte Strecken zwei Positionen bestellen. Nach dem Verlegen den Schirm beidseitig in geschirmten Keystone-Modulen auflegen, damit die S/FTP-Schirmung wirkt. Bei Verbindungen zwischen Gebäuden mit getrennter Erdung ist ein Überspannungsschutz bzw. eine Potentialausgleichsbetrachtung sinnvoll.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- Lapp ETHERLINE LAN Cat.7 S/FTP 4x2xAWG23 (L)PE Ethernet-Leitung, Meterware in der bestellten Länge am Stück
Nicht enthalten: RJ45-Stecker, Keystone-Module, Netzwerkdosen, Schutzrohr, Trassenwarnband.
Ihre gesetzlichen Mängelrechte gelten für diesen Artikel in vollem Umfang und sind für Sie kostenfrei.
U.I. Lapp GmbHSchulze-Delitzsch-Straße 25
Stuttgard, DE, 70565
info.de.uil@lapp.com
Häufige Fragen zur ETHERLINE LAN Cat.7 (L)PE
Ja. Die (L)PE-Ausführung hat einen wasser- und UV-beständigen PE-Mantel mit Aluminium-Bandierung als Quersperre und ist laut Lapp für direkte Erdverlegung, Kabelgraben und Schutzrohr freigegeben. Üblich sind 30 bis 60 cm Tiefe im Sandbett.
Nicht wegen der Geschwindigkeit, sondern wegen der Schirmung: Neben Wechselrichtern, Ladereglern und DC-Hochstromleitungen stören ungeschirmte Leitungen leicht. Paar- und Gesamtschirm halten die Verbindung zum GX-Gerät oder zur Kamera stabil.
Die Leiter sind massiv AWG23. Dafür eignen sich geschirmte Keystone-Module (LSA oder werkzeuglos) und feldkonfektionierbare RJ45-Stecker für massive Leiter. Klassische Crimpstecker für Litze sind nicht geeignet.
Ja. Cerbo GX, Ekrano GX und Color Control GX haben einen Ethernet-Anschluss; über diese Leitung lassen sie sich vom Technikraum aus an Router oder LTE-Außenantenne anbinden, auch durch Betonwände und über das Grundstück hinweg.
Die bestellte Menge in Metern ergibt ein zusammenhängendes Stück. Mehrere Strecken bitte als getrennte Positionen bestellen; Zuschnitte sind vom Umtausch ausgeschlossen.
Über PoE, PoE+ und 4PPoE (IEEE 802.3af/at/bt) können bis 90 W übertragen werden, sofern Switch oder Injektor das unterstützen. Für die Energieversorgung anderer Verbraucher ist die Leitung nicht vorgesehen (max. 100 V).
