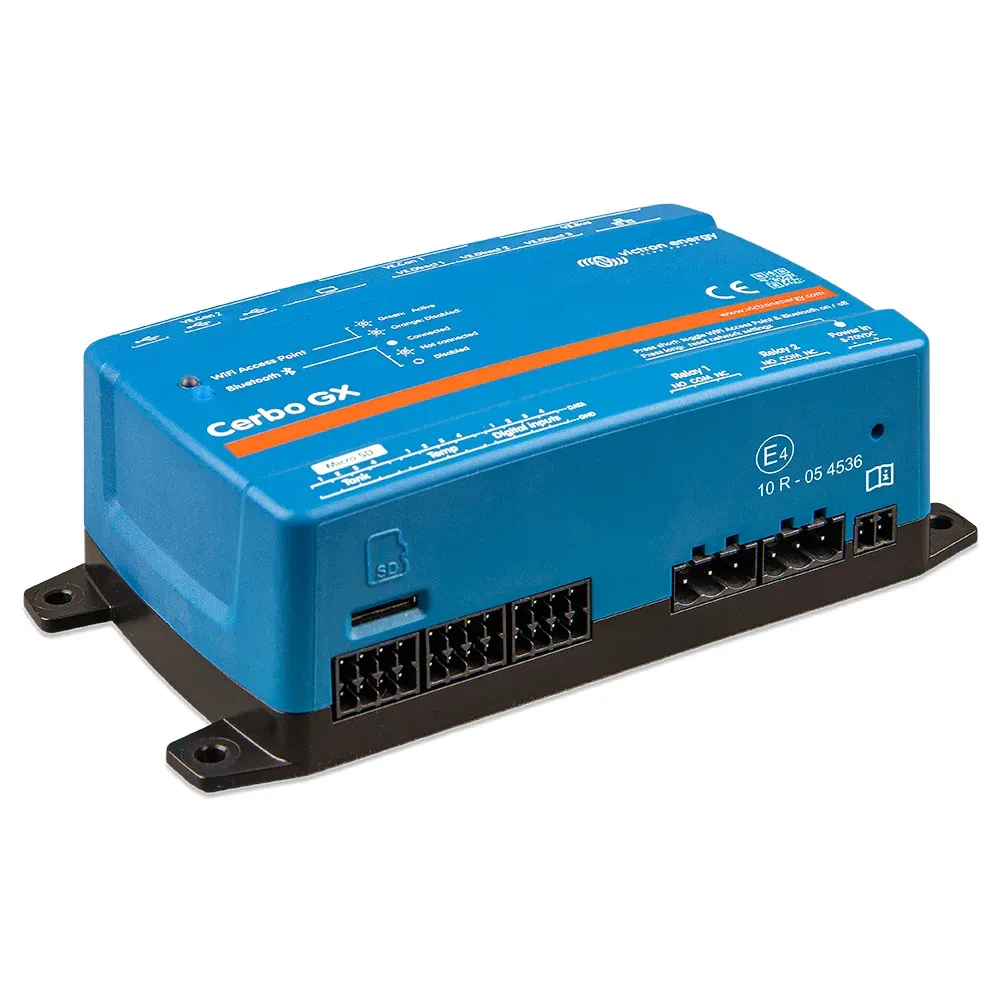

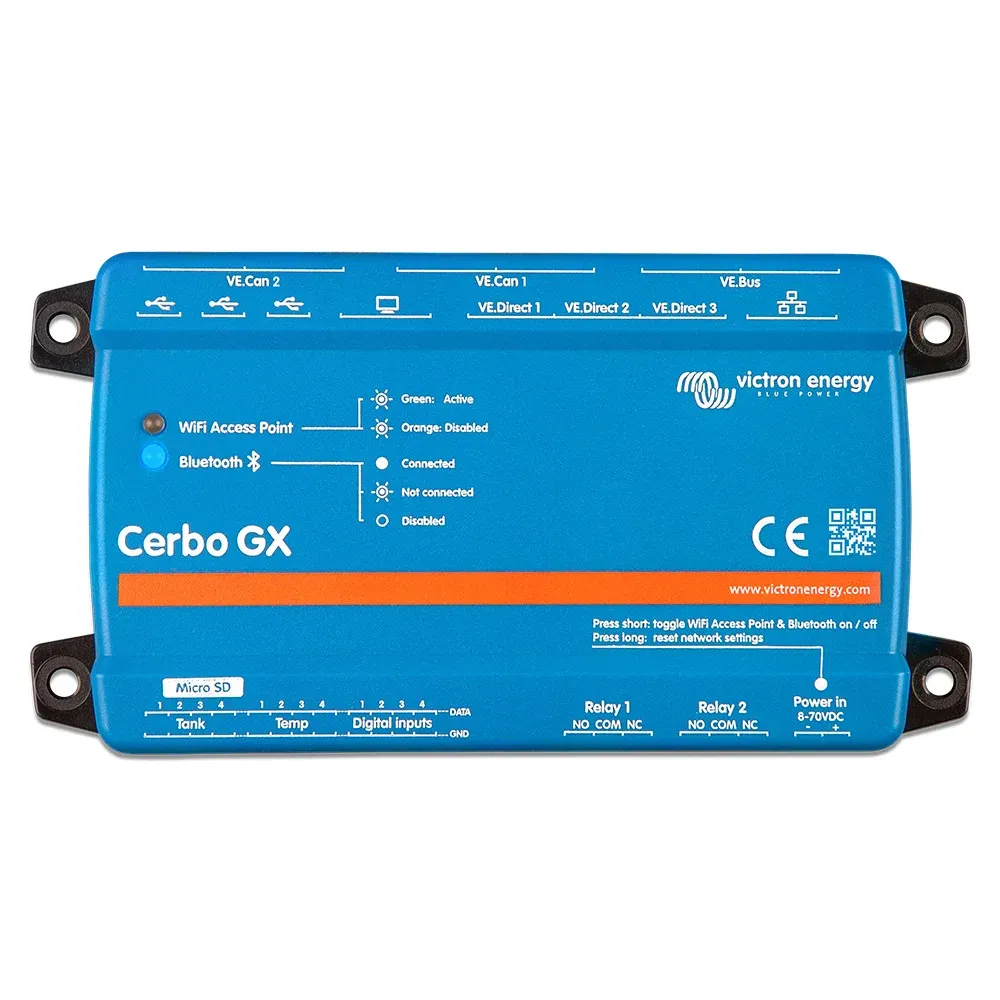

Victron Cerbo GX MK2 – das Gehirn Ihrer Victron-Anlage
Der Cerbo GX MK2 (MPN BPP900451100) ist die Kommunikationszentrale, die alle Victron-Komponenten zu einem System verbindet: Wechselrichter, MultiPlus, MPPT-Laderegler, Batteriemonitore, Ladegeräte und Batterie-BMS. Er sammelt deren Daten, steuert das Zusammenspiel über DVCC (gemeinsame Ladespannung, Ladestrombegrenzung, Temperaturkompensation) und stellt alles im VRM-Portal weltweit zur Verfügung – per Browser oder App.
Die MK2-Generation bringt gegenüber dem ersten Cerbo GX mehrere Verbesserungen: zwei voll funktionsfähige CAN-Bus-Anschlüsse (VE.Can 1 und VE.Can 2) statt eines VE.Can- und eines BMS-Can-Ports, galvanisch isoliertes VE.Can, ein schnellerer Prozessor und mehr Arbeitsspeicher für größere Systeme. WLAN und Bluetooth sind eingebaut, ein Ethernet-Port steht für die kabelgebundene Anbindung bereit.

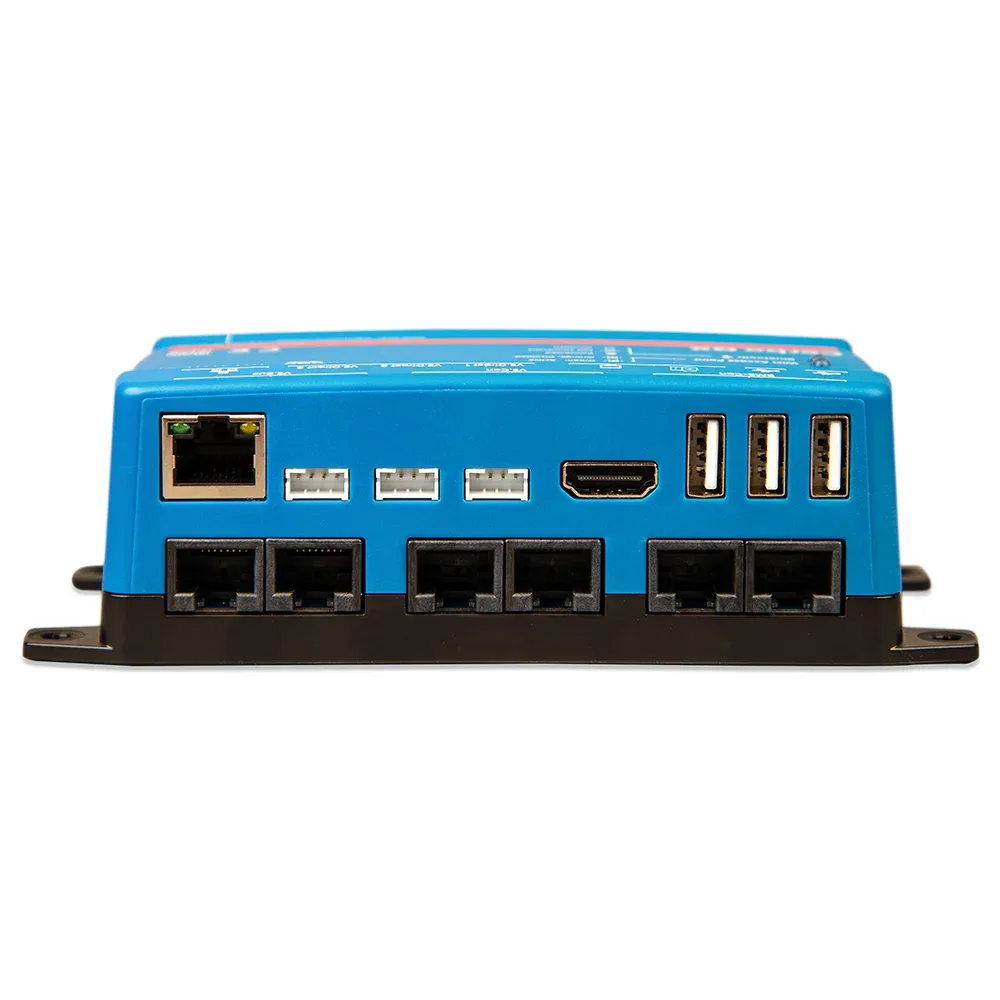

Angeschlossen werden Geräte über VE.Direct (3 Ports), VE.Bus, VE.Can und USB. Dazu kommen Eingänge für Tankgeber, Temperatursensoren, ein Relais und digitale Eingänge für Bilgenpumpe, Alarme oder Türkontakte. Ohne Display läuft der Cerbo eigenständig; für die Bedienung vor Ort gibt es das GX Touch 50 oder 70, alternativ die VictronConnect-App per Bluetooth oder die Weboberfläche im lokalen Netzwerk.
Für wen der Cerbo GX MK2 gedacht ist
- Wohnmobil- und Bootsanlagen mit mehreren Victron-Geräten: ein Bildschirm für Batterie, Solar, Landstrom und Verbrauch
- Inselanlagen und Hütten mit Fernzugriff: Status und Alarme aus der Ferne, Firmware-Updates ohne Vor-Ort-Termin
- Lithium-Systeme mit BMS: DVCC steuert alle Ladequellen mit den Vorgaben des BMS
- ESS-Anlagen: Eigenverbrauchsoptimierung mit MultiPlus-II und Energiezähler
Technische Daten
| Hersteller-Teilenummer (MPN) | BPP900451100 |
| Versorgungsspannung | 8 – 70 V DC |
| Stromaufnahme | ca. 140 mA bei 12 V (ohne Display) |
| VE.Direct | 3 Anschlüsse |
| VE.Can | 2x, galvanisch isoliert (VE.Can 1 und 2) |
| VE.Bus | 1 Anschluss für MultiPlus, Quattro, Inverter |
| USB | 2x Host (GX Touch, GX Tank, Zigbee, WLAN-Dongle) |
| Ethernet | 10/100 MBit RJ45 |
| WLAN | eingebaut |
| Bluetooth | eingebaut |
| Tankgeber | 3 Eingänge (Widerstand oder 0-10 V / 4-20 mA) |
| Temperatursensoren | 2 Eingänge |
| Relais | 1x potentialfrei, programmierbar |
| Digitale Eingänge | 5, frei belegbar |
| Fernzugriff | VRM-Portal, lokale Weboberfläche, VictronConnect |
| DVCC | ja, gemeinsame Ladespannung und -strombegrenzung |
| Betriebstemperatur | -20 °C bis +50 °C |
| Abmessungen (H x B x T) | 45 x 143 x 96 mm |
| Gewicht | 0,35 kg |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076057833 |
Was der Cerbo anzeigt und steuert
Auf einer Übersicht laufen Batteriespannung, Ladezustand, Solarertrag, Landstrom, Generator und Verbrauch zusammen. Aus diesen Daten erzeugt das VRM-Portal Tages-, Monats- und Jahresauswertungen. Über DVCC gibt der Cerbo die Ladespannung des BMS an alle MPPT-Regler und Ladegeräte weiter, begrenzt den Gesamtladestrom und nutzt die gemeinsame Temperaturmessung – das verhindert, dass mehrere Ladequellen gegeneinander arbeiten. Das Relais schaltet einen Generator oder eine Last nach Ladezustand, die digitalen Eingänge melden Bilgenpumpe, Tür oder Alarmkontakte.
Anschluss
- Versorgung: 8 bis 70 V direkt aus der Batterie, mit 1-A-Sicherung absichern.
- MultiPlus/Quattro: mit RJ45-Kabel an VE.Bus, danach im Assistenten das System einrichten.
- MPPT und SmartShunt: je ein VE.Direct-Kabel; bei mehr als drei Geräten USB-VE.Direct-Adapter nutzen.
- Display: GX Touch 50 oder 70 per USB, Wandhalterung oder Flush-Mount separat erhältlich.

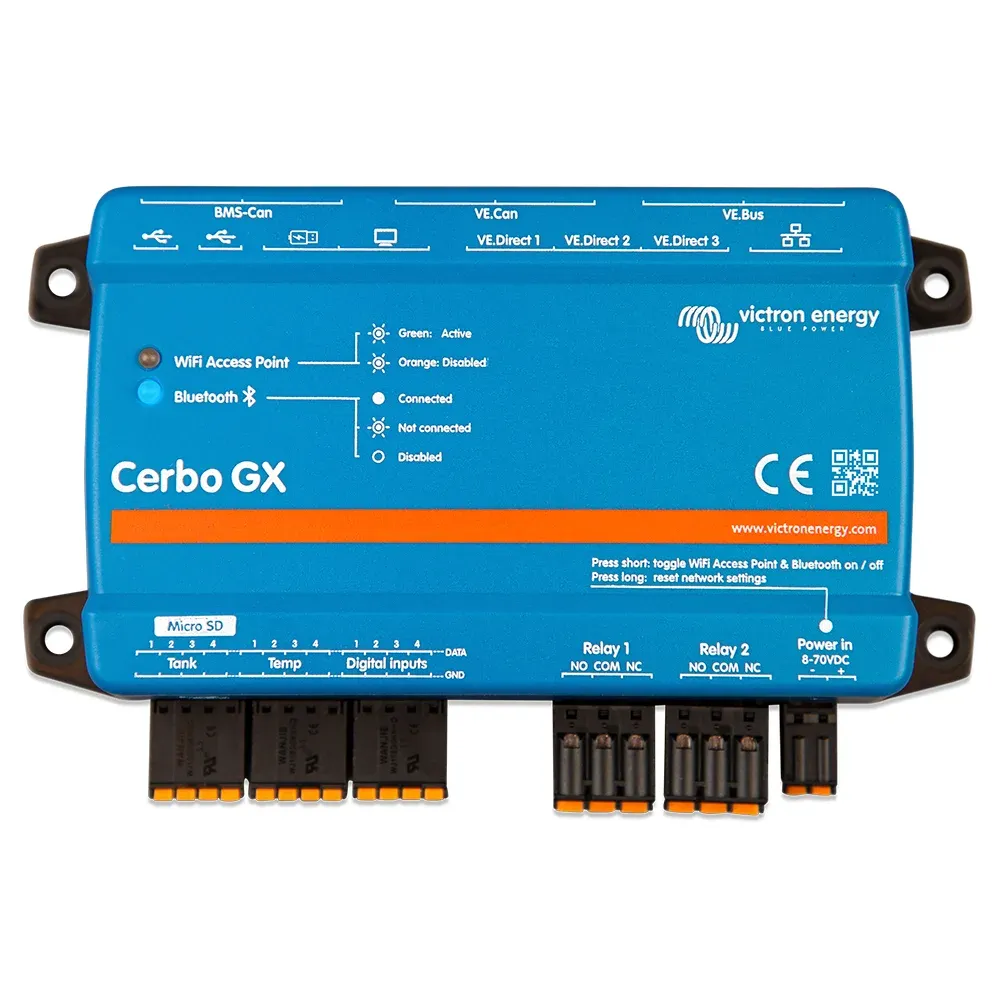

- Montage: flach auf ebener Fläche oder mit dem DIN35-Schienenadapter im Schaltschrank.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron Energy Cerbo GX MK2 (BPP900451100)
- 1x Stromversorgungskabel, 1x Klemmenblock-Set
- 1x Kurzanleitung
Nicht enthalten: GX Touch Display, VE.Direct-Kabel, DIN-Schienenadapter.
Victron Energy gewährt auf dieses Produkt eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum Cerbo GX MK2
Der MK2 hat zwei voll funktionsfähige und galvanisch isolierte VE.Can-Anschlüsse statt eines VE.Can- und eines BMS-Can-Ports, einen schnelleren Prozessor und mehr Arbeitsspeicher. Anschlussbild und Funktionsumfang bleiben ansonsten gleich.
Nein. Der Cerbo läuft eigenständig und wird über die lokale Weboberfläche, VictronConnect per Bluetooth oder das VRM-Portal bedient. Für die Anzeige vor Ort gibt es das GX Touch 50 oder 70; das Ekrano GX ist ein GX-Gerät mit eingebautem Display.
Alle Victron-Geräte mit VE.Direct (MPPT, SmartShunt, BMV), VE.Bus (MultiPlus, Quattro, Phoenix VE.Bus) und VE.Can (Lynx Shunt, große MPPT). Dazu Tankgeber, Temperatursensoren und über USB der GX Tank 140 oder ein Zigbee-Konverter.
Der Cerbo gibt die Vorgaben des Batterie-BMS an alle Ladequellen weiter: gemeinsame Ladespannung, begrenzter Gesamtladestrom und gemeinsame Temperaturmessung. Damit laden MPPT, MultiPlus und Ladebooster abgestimmt statt gegeneinander.
Über das kostenlose VRM-Portal: Der Cerbo verbindet sich per WLAN oder Ethernet mit dem Internet, danach sind Live-Werte, Verlaufsdaten, Alarme und Firmware-Updates von überall erreichbar. Ohne Internet funktioniert die lokale Weboberfläche im eigenen Netzwerk.
Ja, mit dem DIN35-Schienenadapter aus dem Shop lässt sich der Cerbo auf eine Hutschiene setzen. Ohne Adapter wird er flach auf einer ebenen Fläche verschraubt.
