ÖLFLEX CLASSIC 110 4G1,5 – flexible Steuerleitung als Meterware für Solar- und Bordnetzinstallationen

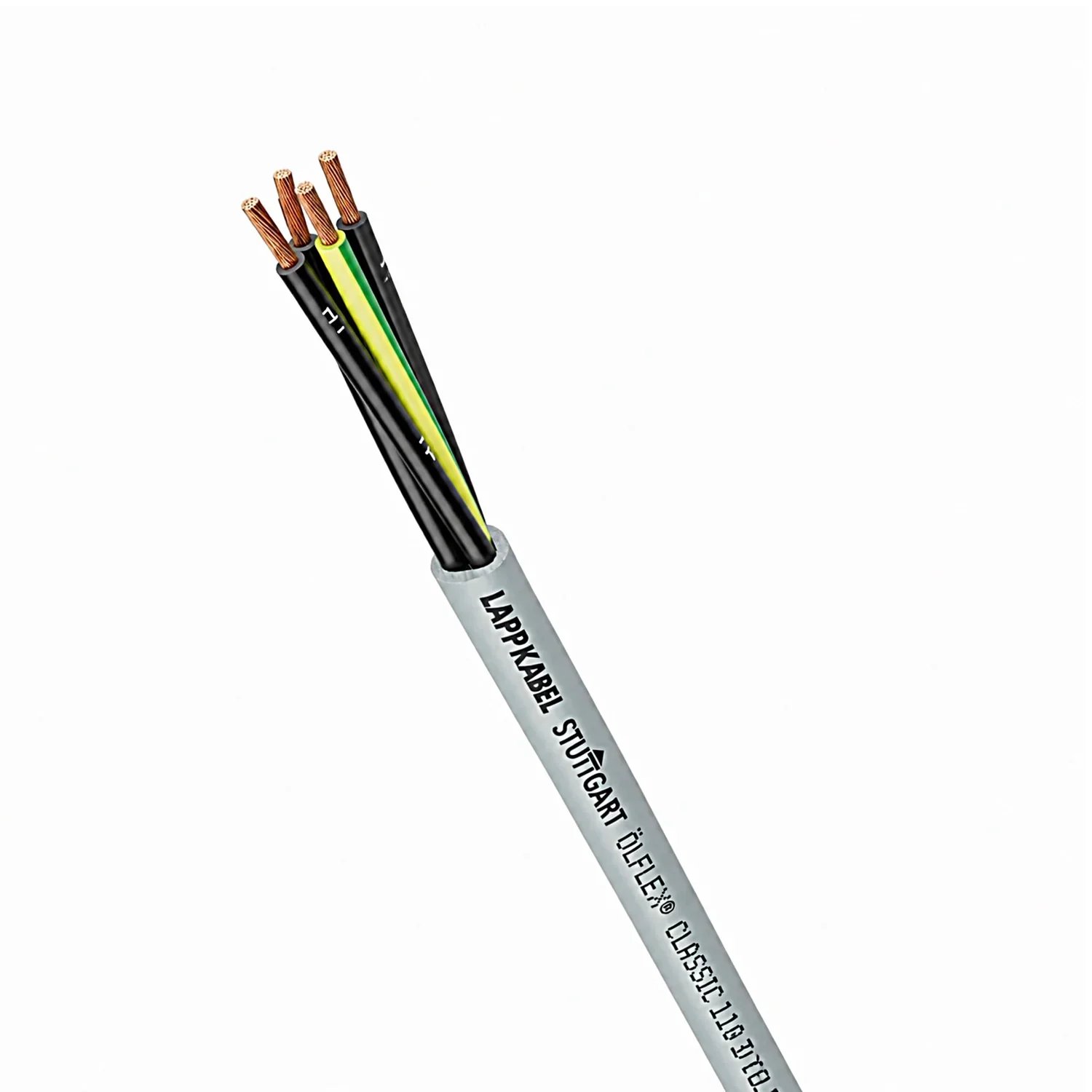

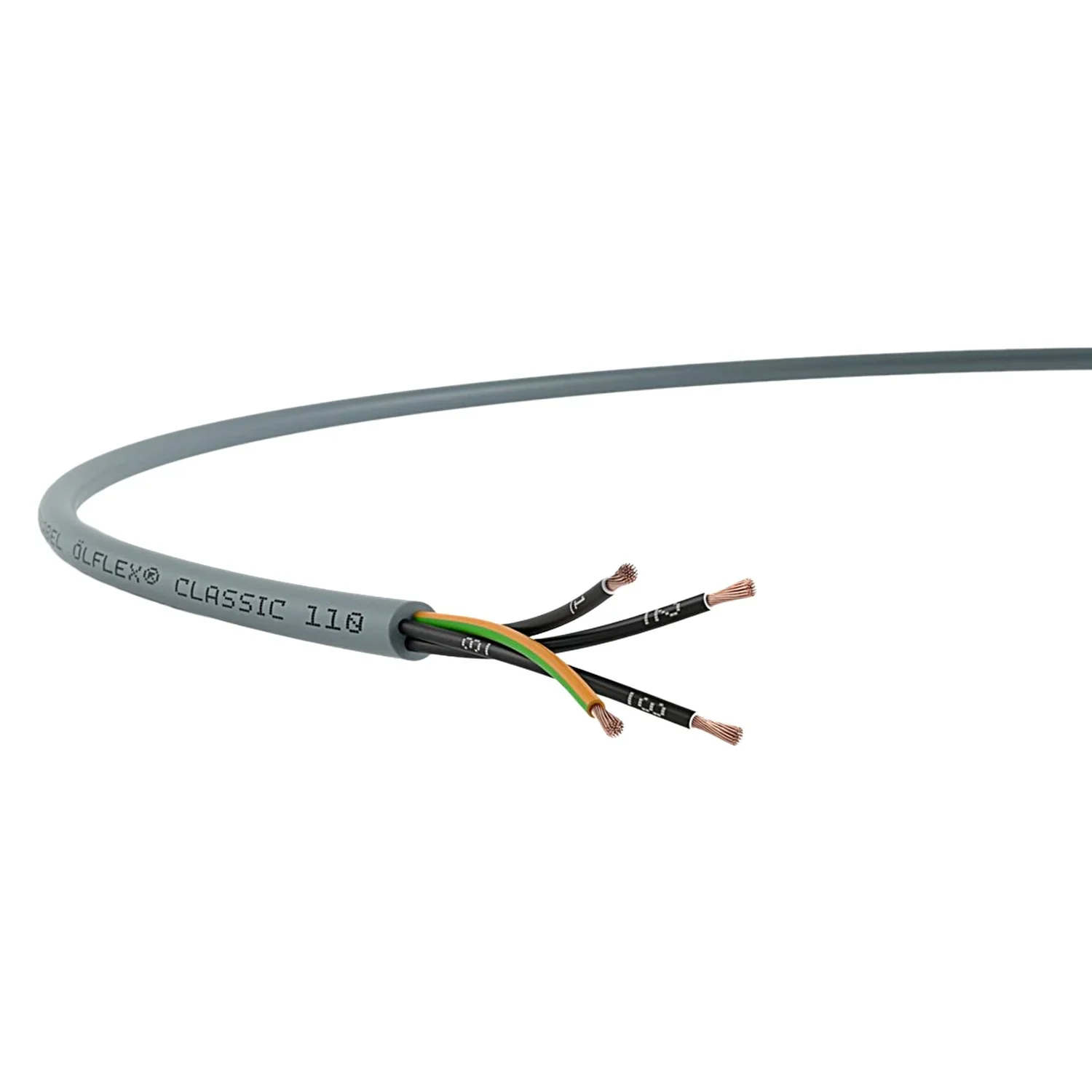

Die Lapp ÖLFLEX CLASSIC 110 4G1,5 (Artikel 1119304) ist der Industriestandard unter den PVC-Steuerleitungen: vier feindrähtige Kupferadern à 1,5 mm², drei davon schwarz mit Adernummern, die vierte grün-gelb als Schutzleiter (das „G“ in 4G1,5). Mit 300/500 V Nennspannung und 4.000 V Prüfspannung ist sie für die 230-V-Verkabelung vom Wechselrichter zur Steckdose, zum FI/LS oder zur Umschaltstation ausgelegt. Sie wird hier als Meterware verkauft: Die Bestellmenge entspricht der Länge in Metern, geliefert wird ein Stück ohne Schnitt.
Der graue PVC-Außenmantel ist ölbeständig nach EN 50290-2-22 TM54, beständig gegen Säuren und Laugen und flammwidrig nach IEC 60332-1-2. Die Leiter entsprechen IEC 60228 Klasse 5 – feindrähtig, deshalb lässt sich die Leitung in der Heckgarage, im Technikschrank oder unter der Sitzbank in engen Radien führen (28,8 mm fest verlegt). Die Serie ist VDE-registriert (Nr. 7030) und in Deutschland bei Elektrofachbetrieben als 230-V-Anschlussleitung in Maschinen, Anlagen und Fahrzeugausbauten weit verbreitet.
1,5 mm² tragen im Bordnetz die 16-A-Steckdosenkreise hinter einem Wechselrichter bis etwa 3.000 W bei kurzen Wegen. Die Aderfarben folgen VDE 0293-1 / EN 50334; der grün-gelbe Leiter darf ausschließlich als Schutzleiter verwendet werden. Für die Meterware im Shop ebenfalls verfügbar: die Schwesterausführung 4G1 (1 mm²) derselben Serie sowie die ETHERLINE-Cat.7-Erdleitung für die Vernetzung von GX-Geräten.
Für wen diese Leitung gedacht ist
- Wohnmobil- und Van-Ausbauer: Verkabelung der 230-V-Seite zwischen Wechselrichter, Umschaltstation, FI/LS-Verteiler und Steckdosen im Aufbau
- Betreiber von Inselanlagen in Garten- und Berghütten: feste Installation vom Wechselrichter zur Unterverteilung, in Leerrohr oder Kanal
- Selbstbauer von Speicherschränken: Steuer- und Meldeleitungen für Fernbedienung, Ein/Aus-Kontakt, Relais und Anzeigen
- Elektrofachbetriebe: nummerierte Adern für sauber dokumentierte Steuerkreise nach VDE
Technische Daten
| Aufbau | |
| Hersteller-Artikelnummer (MPN) | 1119304 |
| Bezeichnung | ÖLFLEX CLASSIC 110 4G1,5 |

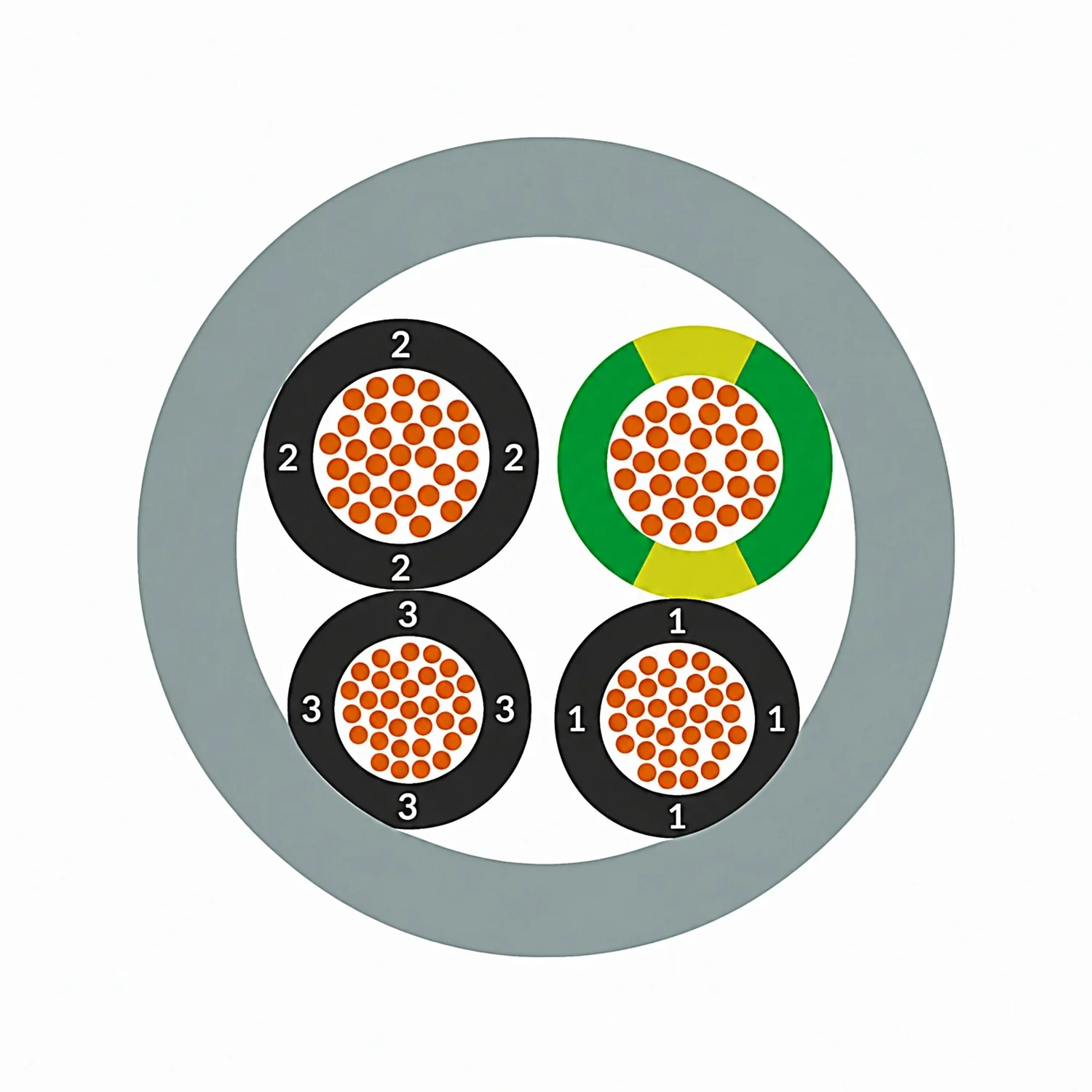

| Anzahl Adern | 4 (3 × schwarz nummeriert + 1 × grün-gelb) |
| Leiternennquerschnitt | 1,5 mm² |
| Leitermaterial | blankes Kupfer |
| Leiterklasse | IEC 60228 Klasse 5, feindrähtig |
| Aderfarbcode | VDE 0293-1 / EN 50334 |
| Aderisolation | PVC |
| Außenmantel | PVC, grau |
| Außendurchmesser | 7,2 mm |
| Gewicht | ca. 98 kg/km |
| Kupferzahl | 58 kg/km |
| Elektrische Daten | |
| Nennspannung U0/U | 300/500 V AC |
| Prüfspannung Ader/Ader | 4.000 V AC |
| Max. Leiterwiderstand bei 20 °C | 13,3 Ω/km |
| Betriebskapazität Ader/Ader (800 Hz) | ca. 127 nF/km |
| Induktivität (800 Hz) | ca. 0,639 mH/km |
| Verlegung | |
| Min. Biegeradius fest verlegt | 4 × D = 28,8 mm |
| Min. Biegeradius gelegentlich bewegt | 10 × D = 72 mm |
| Min. Biegeradius dynamisch dauerbewegt | 15 × D = 108 mm |
| Temperaturbereich fest verlegt | -40 bis +80 °C |
| Temperaturbereich gelegentlich bewegt | -15 bis +70 °C |
| Temperaturbereich dauerbewegt | -5 bis +70 °C |
| Ölbeständigkeit | EN 50290-2-22 TM54 |
| Flammwidrigkeit | IEC 60332-1-2 / EN 60332-1-2 |
| Zulassungen | VDE-Reg.-Nr. 7030, ECOLAB |
| EAN | 4044773065169 |
| Verkaufseinheit | Meterware, Bestellmenge = Länge in m |
Einsatzmöglichkeiten
- Wechselrichter mit Klemm- oder IEC-Anschluss: feste 230-V-Leitung vom Ausgang zum Steckdosenkreis des Aufbaus, z. B. bei Phoenix-IEC- oder MultiPlus-Geräten
- Netzvorrangschaltung: Verbindung von Landstrom-Eingang, Umschaltstation und Wechselrichter-Ausgang
- Steuerkreise: Fern-Ein/Aus, Relaisansteuerung, Batteriehauptschalter mit Fernbedienung, Schalter-Panels
- Hüttenverkabelung: Leitung im Leerrohr vom Technikraum zu Licht- und Steckdosenkreisen
- Werkstatt und Prüfstand: bewegliche Anschlussleitung ohne Zugbeanspruchung an Prüfaufbauten
Meterware richtig bestellen
Messen Sie die Verlegestrecke inklusive Anschlussreserve an beiden Enden (je 20 bis 30 cm für Klemmstellen, Kanal- und Biegewege) und runden Sie auf volle Meter auf. Die Leitung wird in der bestellten Länge am Stück geschnitten; mehrere getrennte Stücke bitte als getrennte Positionen bestellen. Bei fester Verlegung gilt der Mindestbiegeradius von 28,8 mm, bei gelegentlicher Bewegung 72 mm. Die Leitung ist nicht für die direkte Erdverlegung und nicht für dauerhaften Außeneinsatz ohne Schutz vorgesehen – dafür sind Erd- oder Gummileitungen die richtige Wahl.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- Lapp ÖLFLEX CLASSIC 110 4G1,5 Anschluss- und Steuerleitung, Meterware in der bestellten Länge am Stück
Nicht enthalten: Aderendhülsen, Klemmen, Kabelverschraubungen, Kanal oder Leerrohr.
Ihre gesetzlichen Mängelrechte gelten für diesen Artikel in vollem Umfang und sind für Sie kostenfrei.
U.I. Lapp GmbHSchulze-Delitzsch-Straße 25
Stuttgard, DE, 70565
info.de.uil@lapp.com
Häufige Fragen zur ÖLFLEX CLASSIC 110 4G1,5
Vier Adern mit je 1,5 mm² Querschnitt; das „G“ zeigt an, dass eine davon grün-gelb ist und als Schutzleiter dient. Bei „4X“ wären alle vier Adern schwarz nummeriert ohne Schutzleiter.
Ja, die Nennspannung beträgt 300/500 V. 1,5 mm² tragen im Bordnetz die 16-A-Steckdosenkreise hinter einem Wechselrichter bis etwa 3.000 W bei kurzen Wegen. Die Installation der 230-V-Seite gehört in fachkundige Hände und muss den Regeln für Fahrzeug- bzw. Gebäudeinstallationen entsprechen.
Die bestellte Menge in Metern ergibt ein zusammenhängendes Stück. Mehrere Längen bitte als getrennte Bestellpositionen anlegen. Zuschnitte sind vom Umtausch ausgeschlossen.
Der PVC-Mantel ist für Innenräume sowie trockene, feuchte und nasse Räume gedacht. Im Freien nur geschützt im Rohr oder Kanal; für direkte Erdverlegung ist ein Erdkabel wie NYY oder die ETHERLINE-(L)PE-Ausführung für Daten die richtige Wahl.
Nein. Für die DC-Strings zwischen Solarmodul und Laderegler sind doppelt isolierte, UV-beständige Solarleitungen wie H1Z2Z2-K oder ÖLFLEX SOLAR vorgeschrieben. Die CLASSIC 110 ist die Steuer- und Anschlussleitung für die AC- und Steuerseite der Anlage in Wohnmobil, Boot oder Hütte.
