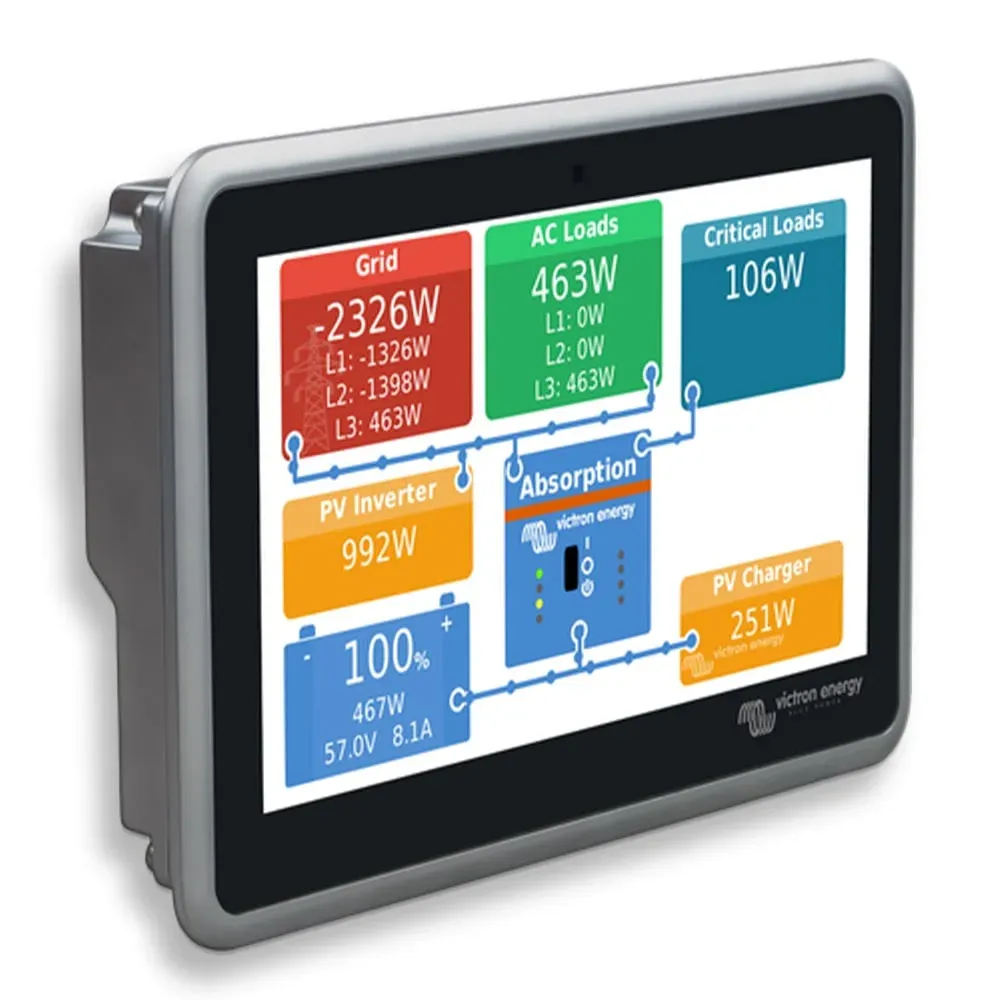

Victron Ekrano GX – GX-Gerät und Display in einem Gehäuse

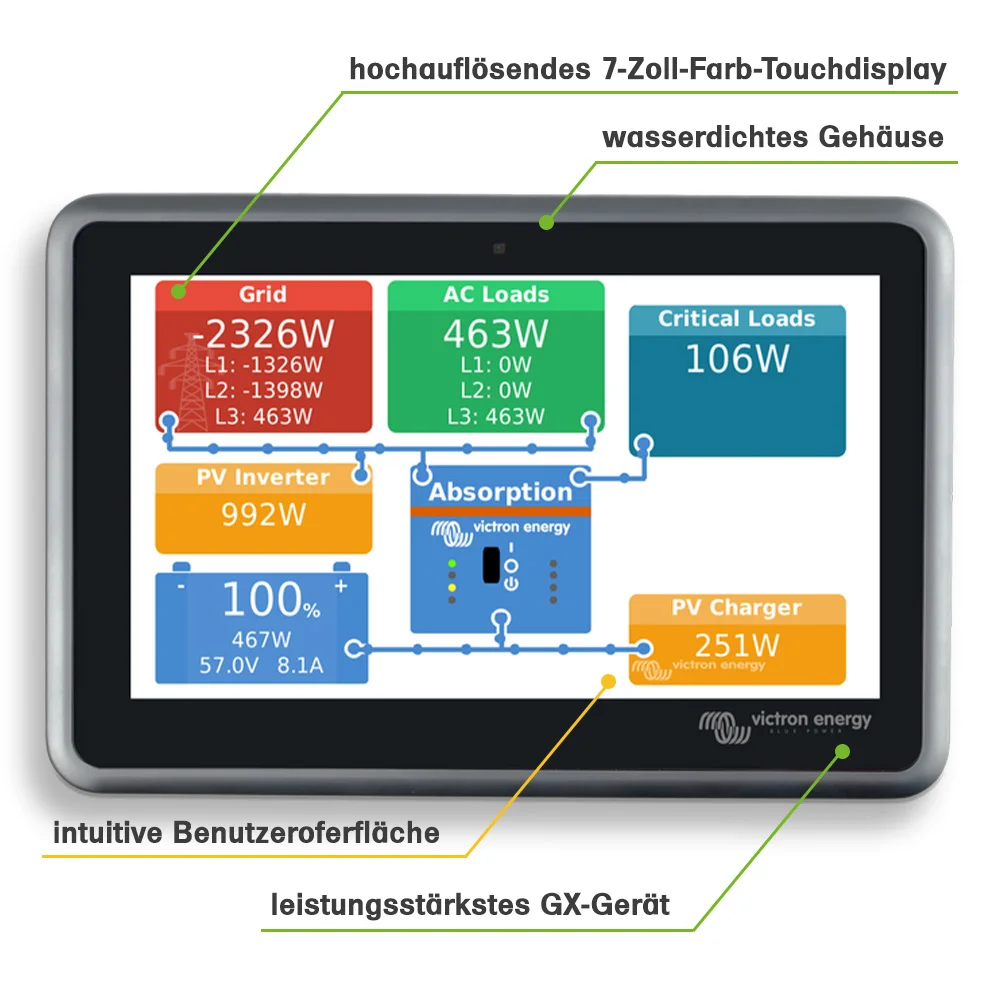

Das Ekrano GX (MPN BPP900480100) vereint die Funktion eines Cerbo GX mit einem eingebauten 7-Zoll-Farb-Touchdisplay. Es übernimmt die Kommunikation mit allen Victron-Geräten, zeigt Batteriezustand, Solarertrag, Ladestrom und Verbrauch in Echtzeit und erlaubt alle Einstellungen direkt am Bildschirm – ohne zusätzliches Panel und ohne zweites Kabelpaar.
Ausgestattet ist das Ekrano GX mit Bluetooth, WLAN und Ethernet, VE.Can, VE.Bus, VE.Direct-Anschlüssen und USB. Über das VRM-Portal läuft der Fernzugriff samt Alarmen, Verlaufsdaten und Firmware-Updates. DVCC steuert die Ladung aller angeschlossenen Quellen nach den Vorgaben des Batterie-BMS.
Gegenüber der Kombination aus Cerbo GX plus GX Touch 70 spart das Ekrano GX Montageaufwand: ein Gehäuse, ein Ausschnitt, ein Kabelweg. Dafür sitzt die Elektronik zwingend dort, wo auch der Bildschirm sitzt – wer Technik und Anzeige trennen will, bleibt bei Cerbo GX und separatem Display.
Für wen das Ekrano GX gedacht ist
- Größere Anlagen mit zentraler Schalttafel: Technik und Anzeige an einem Ort
- Boote und Expeditionsfahrzeuge: robuste Einbauloesung mit großem Touchscreen
- Neuinstallationen: weniger Komponenten als Cerbo GX plus Display
- Systeme mit Fernzugriff: VRM-Portal, Alarme, Updates aus der Ferne

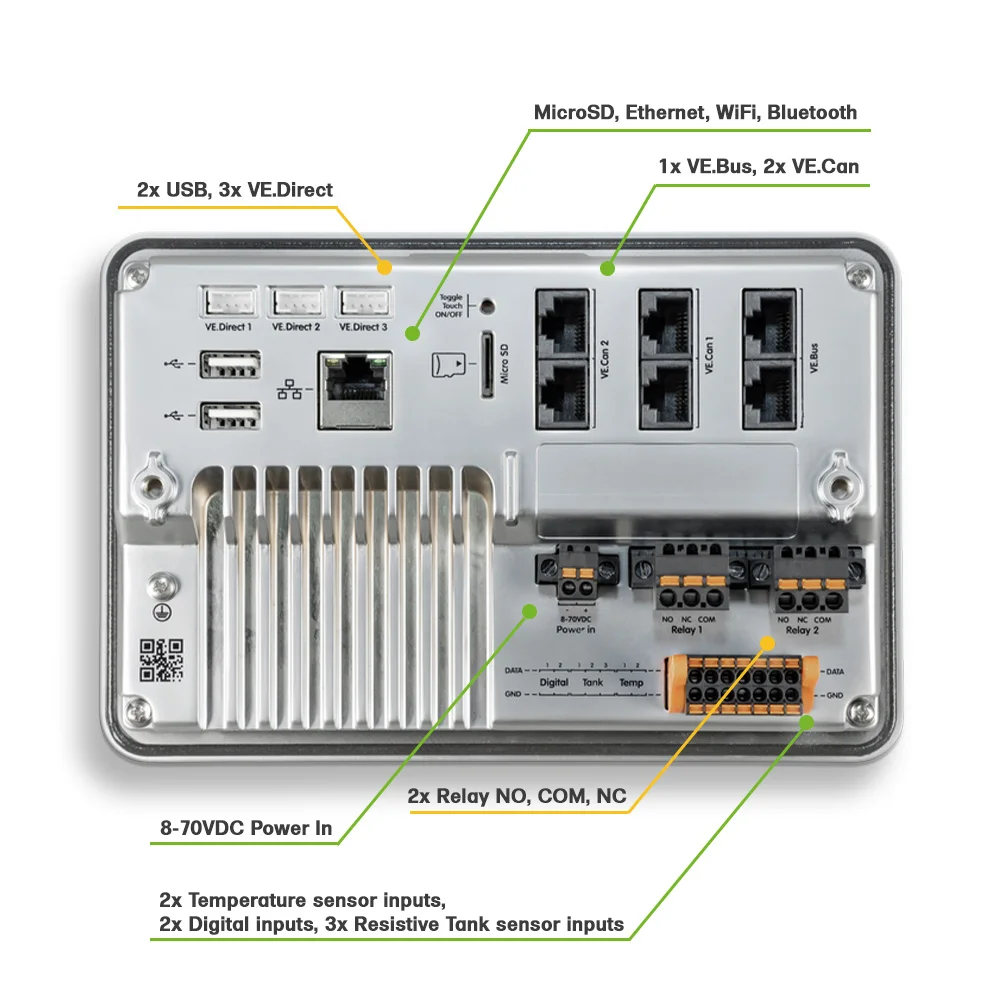

Technische Daten
| Hersteller-Teilenummer (MPN) | BPP900480100 |
| Display | 7 Zoll Farb-Touchscreen, 1024 x 600 Pixel |
| Versorgungsspannung | 8 – 70 V DC |
| Stromaufnahme | ca. 500 mA bei 12 V |
| VE.Direct | 3 Anschlüsse |
| VE.Can | 2x, galvanisch isoliert |
| VE.Bus | 1 Anschluss |
| USB | 2x Host |
| Ethernet | 10/100 MBit RJ45 |
| WLAN / Bluetooth | beides eingebaut |
| Tankgeber | 3 Eingänge |
| Temperatursensoren | 2 Eingänge |
| Relais | 1x potentialfrei, programmierbar |
| Fernzugriff | VRM-Portal, lokale Weboberfläche |
| DVCC | ja |
| Schutzklasse | IP65 frontseitig |
| Betriebstemperatur | -20 °C bis +50 °C |
| Abmessungen (H x B x T) | 130 x 190 x 40 mm |
| Gewicht | 0,8 kg |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076058038 |
Ekrano GX oder Cerbo GX mit Display?
Das Ekrano GX ist die kompaktere Lösung: ein Gerät, ein Ausschnitt, ein Kabel zur Batterie. Die Kombination aus Cerbo GX und GX Touch 70 kostet ähnlich viel, erlaubt aber, die Kommunikationszentrale im Technikraum und das Display an der Schalttafel zu montieren – bei langen Wegen zwischen Batteriebank und Sitzplatz ist das der praktischere Aufbau. Funktional sind beide gleichwertig, das Ekrano GX hat den etwas schnelleren Prozessor.
Anschluss
- Versorgung: 8 bis 70 V direkt von der Batterie, mit Sicherung.
- Geraete: MultiPlus per VE.Bus, MPPT und SmartShunt per VE.Direct, Lynx Shunt per VE.Can.
- Netzwerk: WLAN oder Ethernet für VRM; ohne Internet läuft die lokale Weboberfläche.

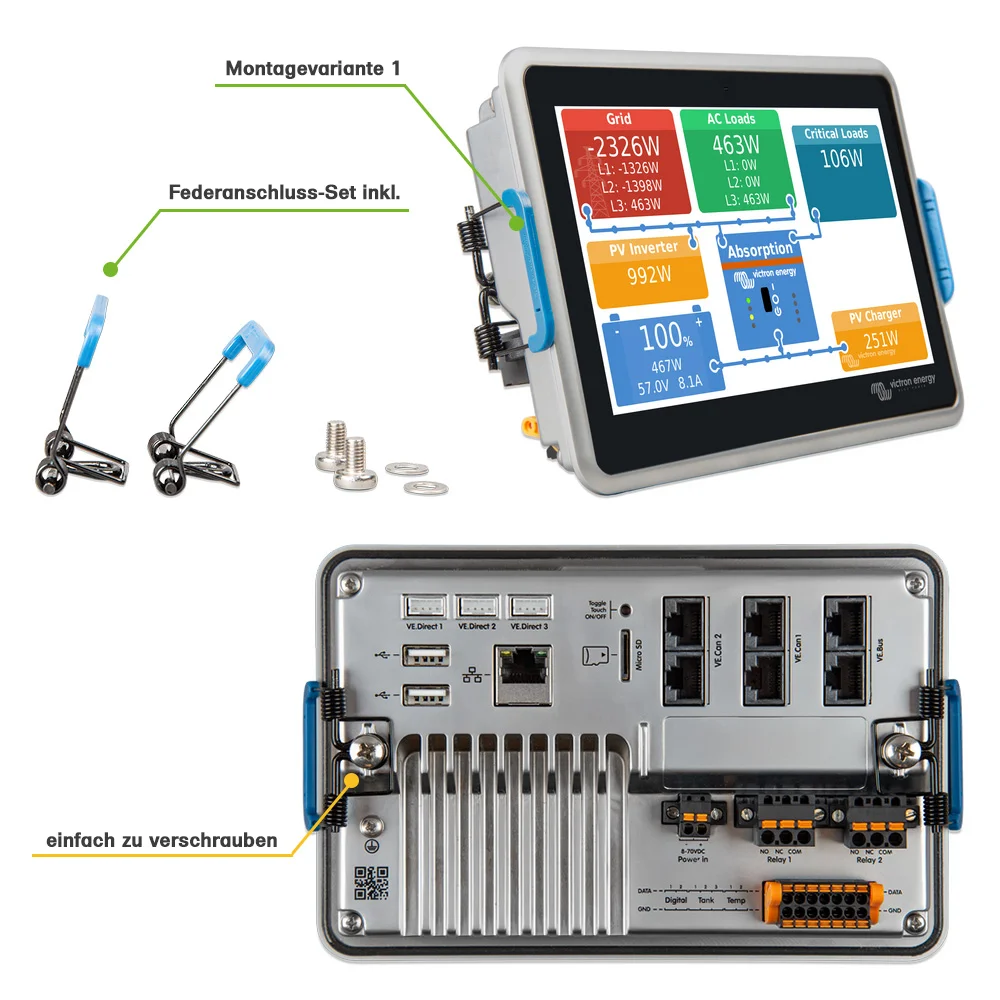

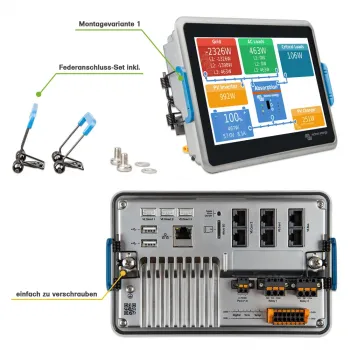

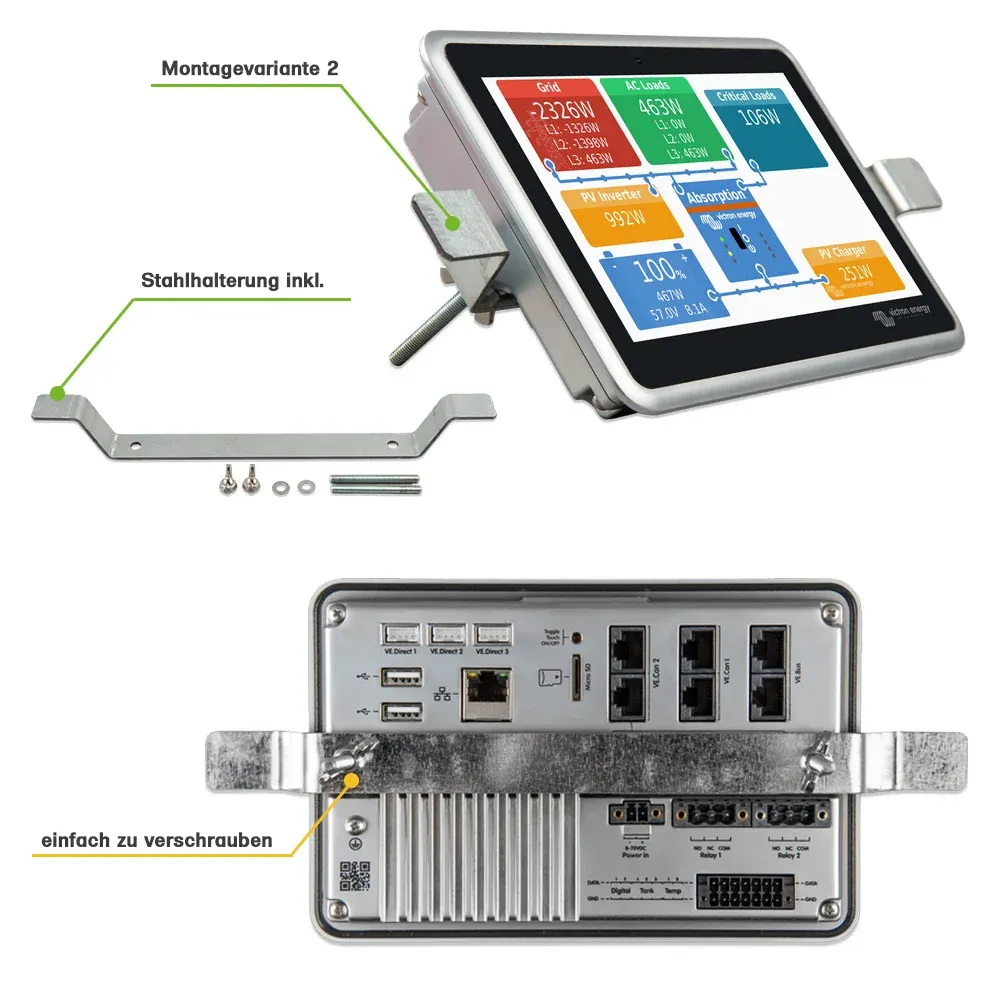

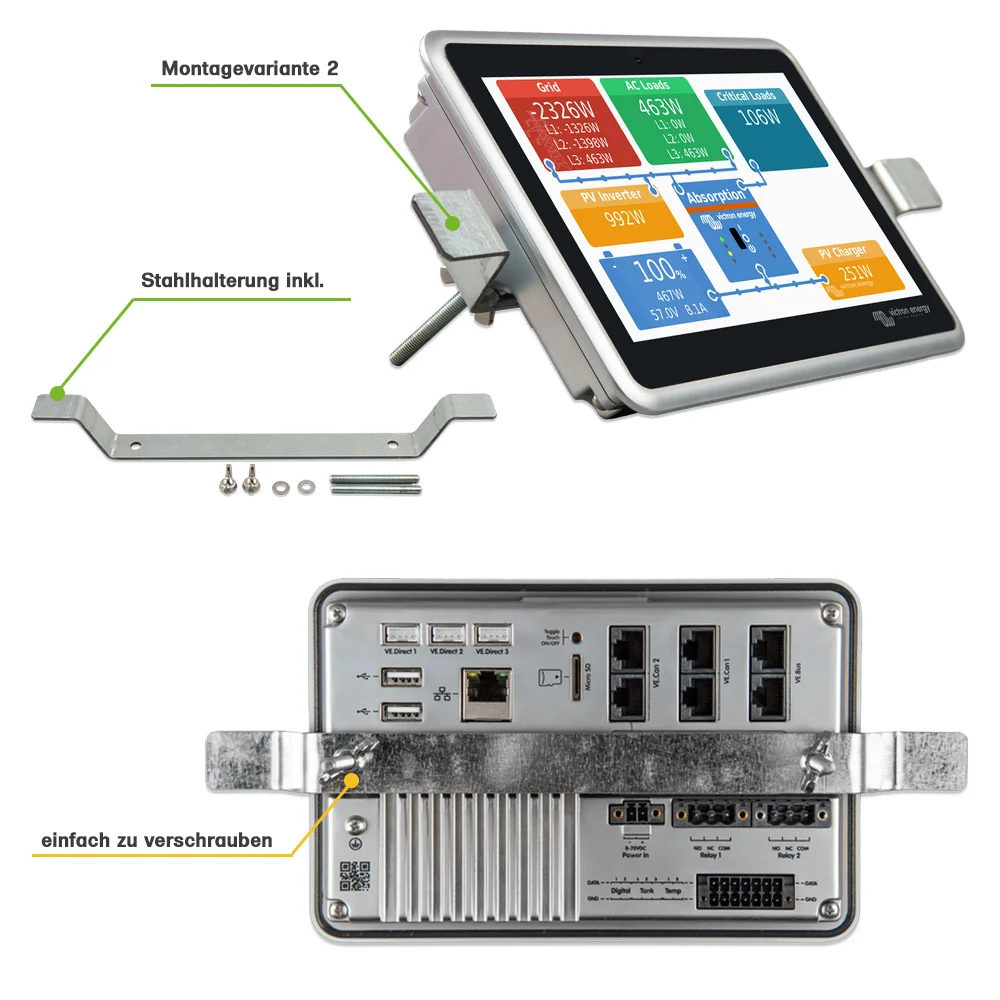

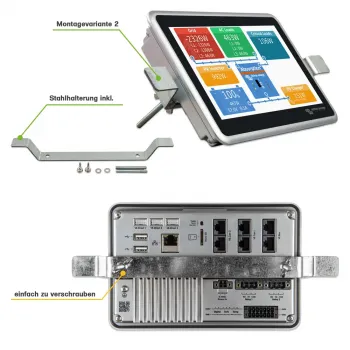

- Einbau: Ausschnitt in Schalttafel oder Möbelfront, Frontseite IP65.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|

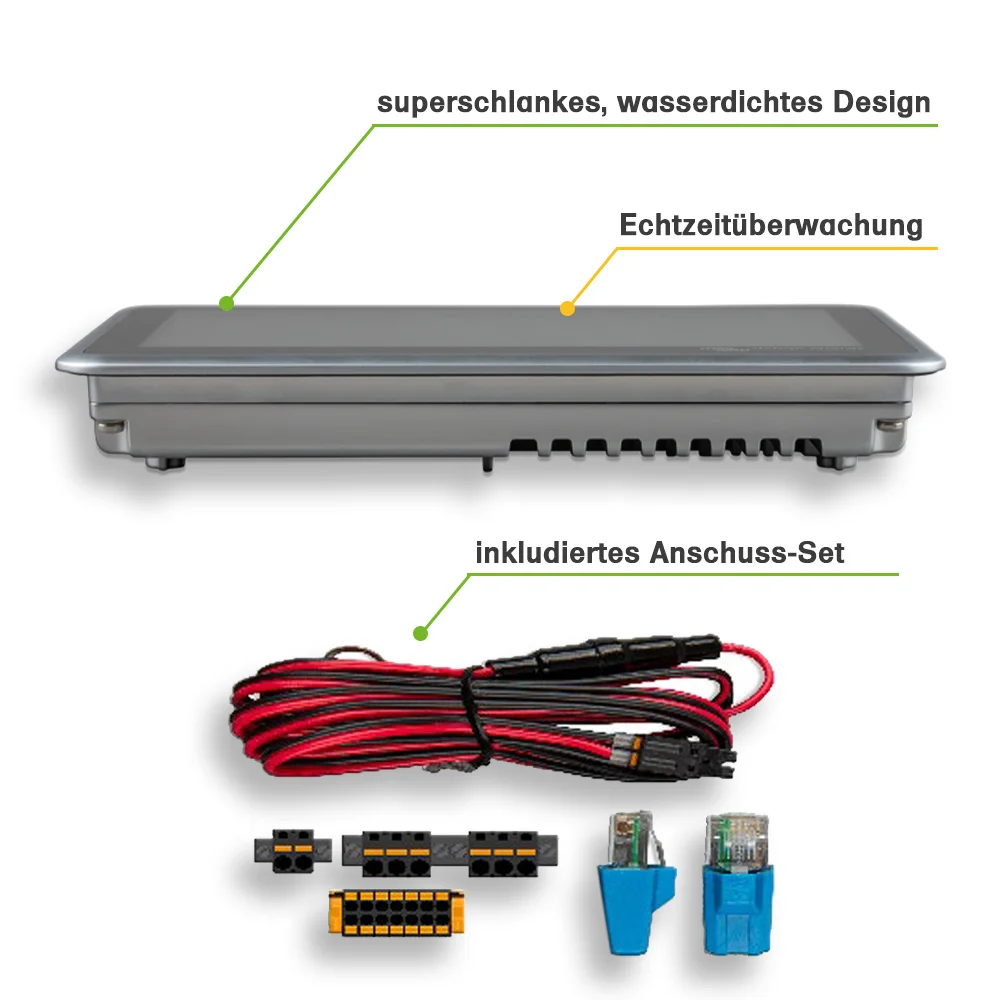

Lieferumfang
- 1x Victron Energy Ekrano GX (BPP900480100)
- 1x Montagematerial, 1x Anleitung
Nicht enthalten: VE.Direct-Kabel, Temperatursensoren, Tankgeber.
Victron Energy gewährt auf dieses Produkt eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum Ekrano GX
Nein. Das Ekrano GX ist ein vollwertiges GX-Gerät mit eingebautem Display und ersetzt die Kombination aus Cerbo GX und GX Touch 70.
Alle Victron-Geräte mit VE.Direct, VE.Bus und VE.Can: MultiPlus, Quattro, Phoenix VE.Bus, MPPT-Regler, SmartShunt, BMV, Lynx Shunt. Dazu Tankgeber, Temperatursensoren und USB-Zubehör wie den GX Tank 140.
Funktional gleichwertig. Das Ekrano spart Montage und Kabel, muss aber dort sitzen, wo man den Bildschirm sehen will. Cerbo plus Display erlaubt es, die Technik im Technikraum zu lassen und nur das Panel nach vorn zu legen.
Ja. Ohne Internet laufen Anzeige und Steuerung am Gerät und über die lokale Weboberfläche im eigenen Netzwerk. Für Fernzugriff, Alarme per Mail und Verlaufsdaten wird das VRM-Portal und damit eine Internetverbindung benötigt.
Rund 500 mA bei 12 V, also etwa 6 W im Dauerbetrieb. Bei kleinen Batteriebänken sollte das bei der Verbrauchsrechnung berücksichtigt werden.
