150W MPPT 12V Wohnmobil SPR Komplettset EBL-Option

Wohnmobil-Komplett-Solar-Set 150 Watt mit EBL-Anschlussmöglichkeit

Dieses 150 Watt Solar-Set für die autarke Stromversorgung in einem Wohnmobil lässt wirklich keine Wünsche offen. Ein innovativer Mpp-Dual-Laderegler Technik kombiniert mit dem hocheffizienten 150W SP-Ultra 24V High-End Solarpanel von Offgridtec (Wirkungsgrad >20%) sorgen für höchste Solarstrom-Erträge. Diese Inselsolaranlage ist speziell für Wohnmobile zusammengestellt worden. Sie enthält bis auf die Bordbatterie alles was Sie brauchen, um die Solaranlage zu installieren und in Betrieb zu nehmen. Des Weiteren bietet der Duo-Laderegler die Möglichkeit, die Solaranlage an den Schaudt-Elektroblock (EBL) des Wohnmobils anzubinden (EBL Anschlusskabel benötigt, nicht im Lieferumfang!). Alle im Set enthaltenen Komponenten entsprechen den höchsten Qualitätsansprüchen.

Besonderheiten

• High-End Solarmodule mit amerikanischen Sunpower Solarzellen,die auf der Rückseite kontaktiert wurden. Der Modulwirkungrad liegt dadurch mit knapp 21% weit über dem Durchschnitt!

• Das mitgelieferte Modul der SPR-Serie ist daher auch deutlich kleiner und leichter als vergleichbare herkömmliche Solarmodule mit derselben Leistung
• Dual-Laderegler - innovative Technik made in Germany ermöglich das Laden von Wohnraum- und Starterbatterie parallel.
• MPP-Tracker - Maximum Power Point Tracking sorgt für mehr Ertrag, denn es wird die gesamte Modulspannung abgenommen
• EBL fähig - kann sowohl am Schaudt Elektroblock als auch direkt an bis zu 2 verschiedene Batteriekreisen betrieben werden

Tagesertrag
Durchschnittlicher Tagesertrag im Sommer von Mai bis Oktober: 600Wh täglich (gemessen im norddeutschen Raum, je weiter südlich deutlich mehr Ertrag)

Wir setzen mit dieser Solar-wohnmobil-Set-Serie auf solide Marken-Power und das trotz der günstigen Konditionen für diese Komplett-Sets. Vergleichen Sie die Einzelpreise unserer mitgelieferten Komponenten!

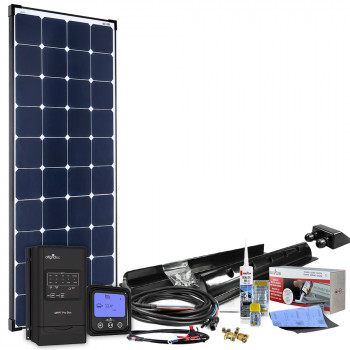

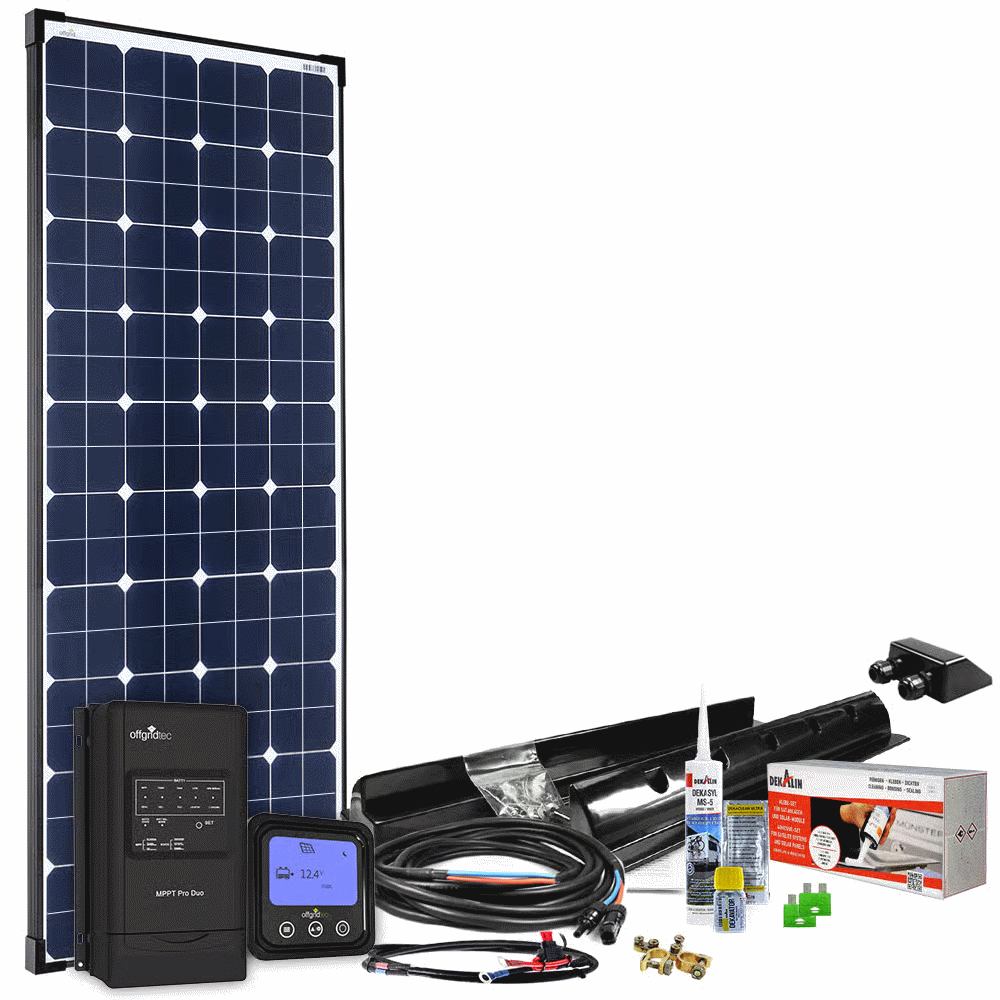

Lieferumfang:

1x Offgridtec 150W SP-Ultra 24V High-End Solarpanel
1x Offgridtec  MPPT Pro Duo Laderegler 30A 12/24V für zwei Batteriekreisläufe
1x Offgridtec Display Fernanzeige für MPPT Pro Duo
1x 1-fach Kabeldurchführung schwarz, Offgridtec - heavy Duty Version
1x 55cm Montage Profile schwarz, Offgridtec - heavy Duty Version
1x 8m 2x6mm² Offgridtec Profi-Verbindungskabel - hochwertige Profiausführung für den Womo-Bereich
1x 1,5m  Profi-Batteriekabel mit Sicherung und EBL-Anschlusskabel für EBL Anschluss
1x Montagekleberset mit Anleitung und benötigem Zubehör zur Vorbehandlung

1x MC4-Y-Stecker Paar

Zu den einzelnen Komponenten dieses Sets:

1× 150W Hochleistungs-Solarmodul SP-Ultra 44V Solarpanel
150W Solarpanel mit Sunpower Rückseitenkontakt-Solarzellen für 12V-, 24V o. 36V-Systeme,. Über 24% Wirkungsgrad und sehr edles Design.

1× Display Fernanzeige für MPPT Pro Duo Laderegler
Echtzeitanzeige aller  relevanten Betriebsdaten und des Betriebszustandes, Datenanzeige in grafischer form über ein großflächiges Display, einfach über Touchbuttons bedienbar.

1× 30A MPPT Duo-Laderegler MPPT Pro 12V 24V für zwei Batteriekreisläufe
Versorgt zwei 12V- oder 24V-Batteriebänke mit Ladestrom, 30A MPPT-Laderegler Duo Pro von Offgridtec, optional mit Fernanzeige und Einbaurahmen.

1× Solar Kabeldurchführung 1-fach - schwarz
Leichte Version der Kabeldachdurchführung mit 1 Eingang für das Solarkabel vom Modul zum Laderegler in der Farbe Schwarz.

1× 55cm Spoiler Solar Dachhalterung Heavy Duty schwarz massiv
Dachspoiler-Set 2 x 55cm massiv in schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

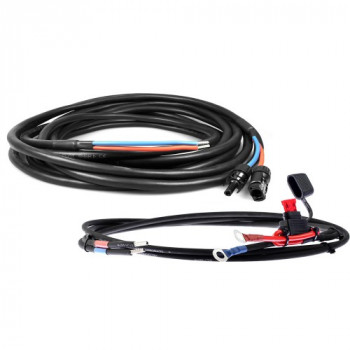

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

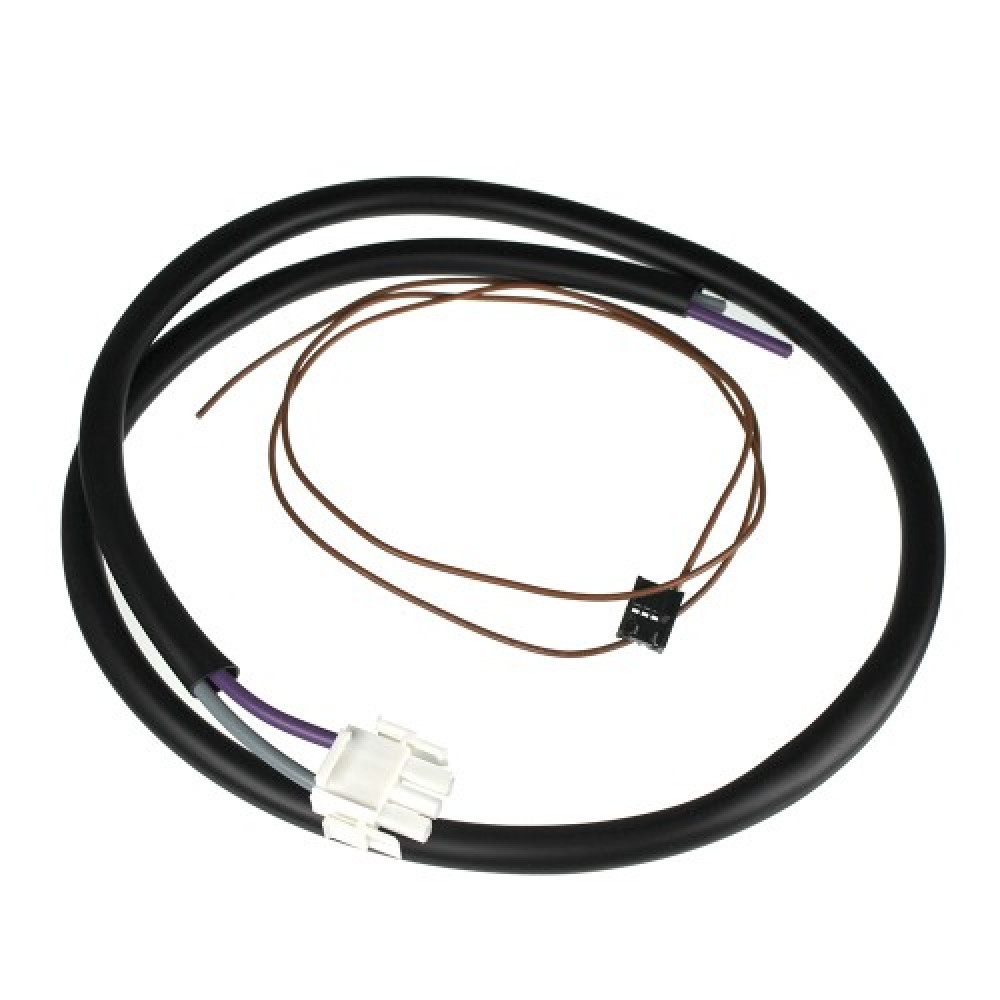

1× EBL-Kabelsatz für Solarladeregler Votronic SR und MPPT Duo Digital
Kabelsatz für den Anschluss von Votronic Solarladeregler SR Duo Digital und MPPT Duo Digital mit dem entsprechenden Ausgang an einen Schaudt Elektroblock EBL.

1× 1,5m Batteriekabel mit Flachsicherung und Batterie-Polklemmen
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit Flachsicherungshalter und Batterie-Polklemmmen

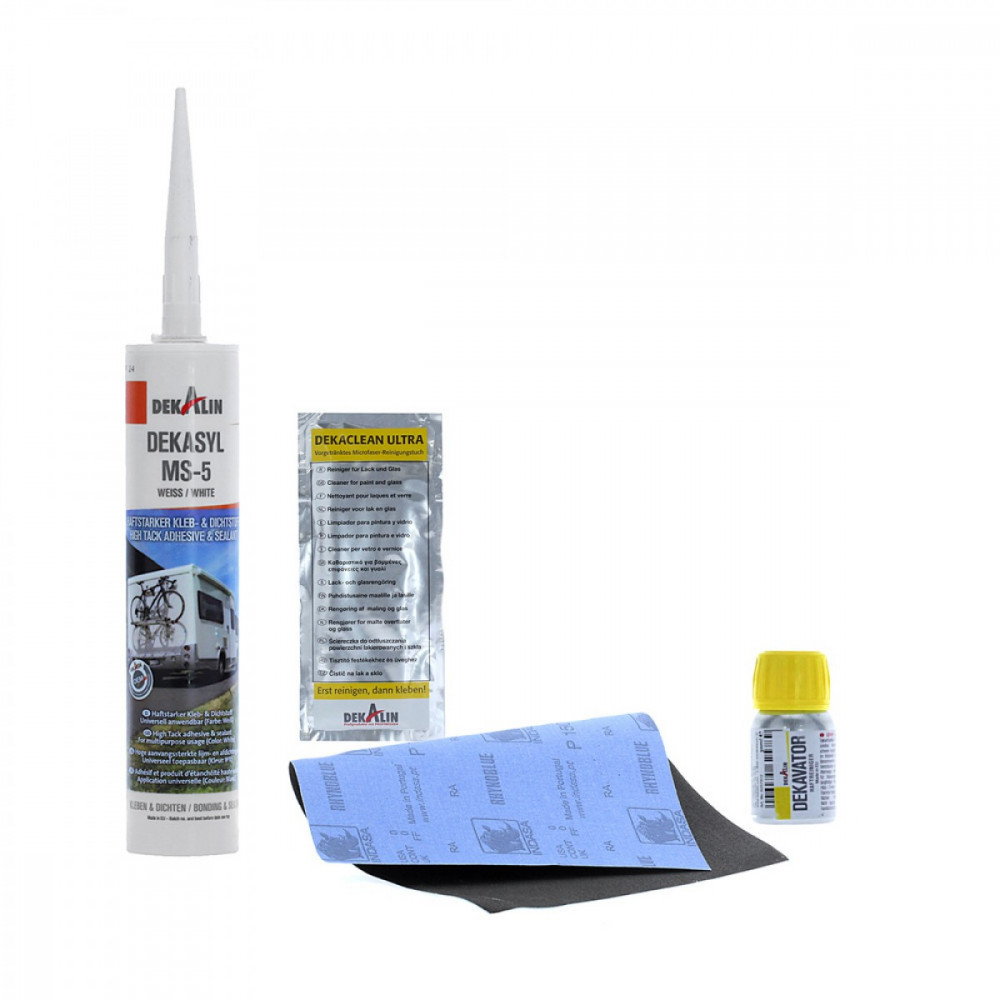

1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung

Das Solarset enthält alle Komponenten die Sie brauchen, um Ihre Bordbatterie mobil aufladen zu können.  Wir verwenden ein TOP-Qualitäts-Montagesystem, das einfach aufgeklebt werden kann. Das Modul kann jederzeit vom Spoiler abgeschraubt werden, sollten Sie mal an die Fläche unter dem Solarmodul ( z.B. Anschlussdose) müssen.

Wenn Sie die Spoiler mal ganz entfernen möchten, ist das möglich. Das mitgelieferte Klebeset enthält neben dem Montage-Kleber auch eine Lösung zum Entfernen des Klebers und den Rückständen. Auch bei der kritischen Stelle, der Kabeldurchführung ins Innere des Wohnmobils haben wir auf besondere Qualität geachtet. Die mitgelieferte Kabeldurchführung wird aus dem selben stabilen Material hergestellt wie die Dachspoiler für die Solarmodule und einfach mit Montagekleber aufgeklebt. Die Verbindung ist absolut wasserdicht und hält viele Jahre.

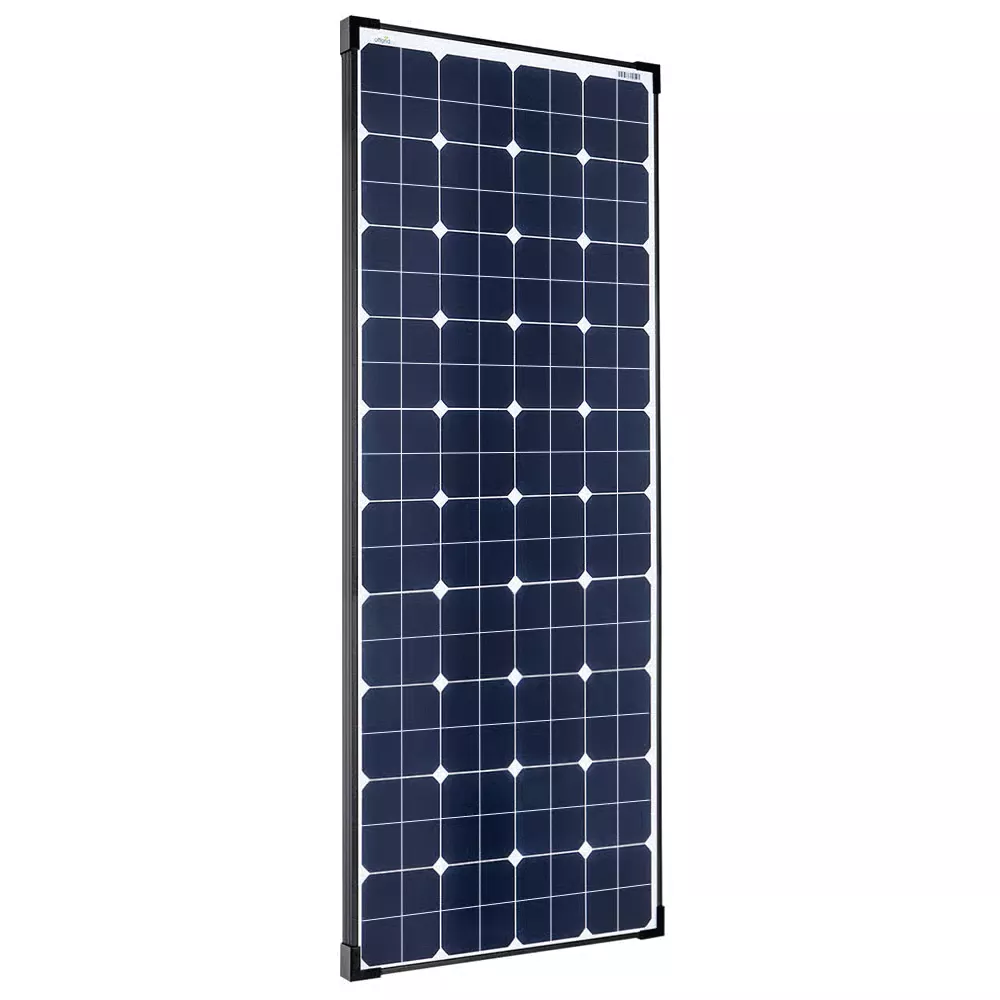

Offgridtec® 150W SP-Ultra 24V High-End Solarmodul
Monokristallines 150W / 24V Hígh-End Solarpanel mit rückseitig kontaktierten High-Power-Solarzellen vom amerikanischen Hersteller Sunpower - das aktuell Beste, was der Markt anbietet,  mit einem Wirkungsgrad von knapp 21%. Hier treffen die weltbesten Solarzellen und das neue Back-Contact Verfahren aufeinander. Das Ergebnis ist ein High-End-Produkt zu einem soliden Preis. Außerdem wurde bei der Produktion dieser Serie besonders darauf geachtet, dass auch der Rest des Moduls den wertvollen Zellen gerecht wird. Dieses Solarpanel ist deutlich leichter und flächenmäßig kleiner als herkömmliche Solarzellen mit gleicher Leistung. Auch die Lichtausbeute bei schlechteren Bedingungen ist bei der SP Serie höher als bei normalen monokristallinen Solarmodulen.

Technische Daten 150W SP-Ultra 12V Solarmodul

• Leistung(Pmax): 150W
• Spannung(Vmp): 44V
• Max. Strom(Imp): 3,41A
• Leerlaufspannug(Voc): 51,79V
• Kurzschlussstrom(Isc): 3,69A
• Max. Systemspannung: 600 V/DC
• Zellenwirkungsgrad: >24%
• Umgebungstemp.: -40...+85°C
• Abmessungen: 1320 x 550 x 35 mm
• Gewicht: 9,37 kg

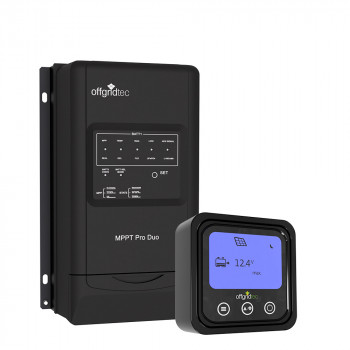

Offgridtec® MPPT Pro Duo Laderegler 30A 12/24V

Hocheffizienter Dual-Laderegler zum Laden der Service- und Starterbatterie. Bietet die Möglichkeit die Photovoltaik-Anlage an den Elektroblock des Wohnmobils anzubinden. Durch die MPP-Technologie ermittelt der Regler automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er wandelt daraufhin den Spannungsüberschuss des Solar-Moduls in einen höheren Ladestrom für die Batterie um. Eine spezielle Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad macht dies möglich und sorgt so für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage.

Offgridtec® Display Fernanzeige für MPPT Pro Duo

Die LCD-Fernanzeige für den MPPT Pro Duo Solarladeregler ermöglicht ein bequemes Auslesen wichtiger Leistungs-Kennzahlen des Solarsystems und darüber hinaus die Einstellung wichtiger Systemparameter. Die Anzeige wird zusammen mit einem Aufbaurahmen für die Wandmontage ausgeliefert.

• Echtzeitanzeige der Betriebsdaten, des Betriebszustands und von Fehlerinformationen des angeschlossenen Geräts
• Verfügbare Echtzeitdaten: Solarleistung (W), Solarspannung (V), Energieertrag (Wh), Batteriespannung (V), Batterieladestrom (A)
• Einstellmöglichkeit von Batterietyp und Temperatur direkt an der Fernanzeige
• Datenanzeige in grafischer Form über großflächiges Display
• Einfach und intuitiv bedienbar über 3 Touchbuttons an der Frontseite des Displays
• Keine externe Stromversorgung  notwendig

Dachspoiler Montage-Set
Spoilerprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen. Die im Set enthaltenen Spoiler sind 55cm lang und schwarz.

Verkabelungsset
Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen. Das Kabel hat eine Länge von 8m mit 2 Litzen á 4mm².

Kabeldurchführung
Kabeldurchführungen vom Dach in den Innenraum müssen gewährleisten, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an Innenisolierung und Einrichtung führen. Besonders da die Feuchtigkeit häufig erst viel zu  spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt:
Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung.
Aufgeklebt werden können die Durchführungen mit dem Klebeset, das Sie auch zum Aufkleben der Solar-Montagehalterungen benötigen. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

Solarmodul Klebe-Set 300ml
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Das Klebeset enthält: 1x Montage-Kleber, 1x Reiniger, 1x Primer, 21x Edelstahlschraube, 1x Schleifvlies, 1x Bedienungsanleitung auf Deutsch, englisch und französisch

Individuelle Änderungswünsche gern auf Anfrage
Sollten Sie einen anderen Laderegler aus unserem Sortiment wünschen, oder die Kabel eine andere Länge haben sollen, können Sie jederzeit gern mit uns Kontakt aufnehmen. Auch die Farbe der Spoiler und der Dachdurchführung kann von Schwarz auf Weiß gewechselt werden. Melden Sie sich einfach bei uns!



Daten:

Systemspannung	12V DC
Generatorleistung (Wp)	150W
Abmessungen Modul	1440mm x 540mm x 35mm
Ausgangsspannung (V)	12V DC
enhaltenes Zubehör	1 x 8m Wohnmobil-Verbindungskabel Solarmodul zu Laderegler, 1 x Dachdurchführung, 1,5m Batteriekabel (Batterie zu Laderegler), Dachspoiler 55cm, LCD-Solarcomputer S, Klebeset
Enthaltener Laderegler	Offgridtec MPPT 30A Duo Digital 12V
Anschlussmöglichkeiten	12V/DC
EAN	4250983248036
