120W 12V MPPT Solar Wohnmobil Komplettset Premium L EBL-Anschluss

120 Watt Solar-Wohnmobil-Set Premium L 12V

Dieses Solar-Set für die autarke Stromversorgung in einem Wohnmobil lässt wirklich keine Wünsche offen. Innovative Mpp-Dual-Laderegler Technik kombiniert mit dem hocheffizienten 120W SP-Ultra 12V High-End Solarmodul von Offgridtec (Wirkungsgrad >21%) sorgen für hohe Erträge. Die Inselsolaranlage ist speziell auf Wohnmobile abgestimmt. Sie enthält bis auf die Batterien alles was Sie brauchen um die 12V-Solaranlage zu installieren und in Betrieb zu nehmen. Des weiteren bietet der Laderegler die Möglichkeit, die Solaranlage an den Schaudt-Elektroblock (EBL) des Wohnmobils anzubinden. Alle im Set enthaltenen Komponenten entsprechen den höchsten Qualitätsansprüchen.

Besonderheiten

• High-End Solarmodul mit amerikanischen Sunpower Zellen bestückt,die rückseitig kontaktiert wurden. Der Modulwirkungrad liegt mit knapp 21% weit über dem Durchschnitt
• Die mitgelieferten Module der SPR-Serie sind deutlich kleiner und leichter als vergleichbare herkömmliche Solarmodule mit der selben Leistung
• Dual-Laderegler von Votronic - innovative Technik made in Germany ermöglicht das Laden von Wohnraum- und Starterbatterie
• MPP-Tracker - Maximum Power Point Tracking sorgt für mehr Ertrag denn es wird die gesamte Modulspannung abgenommen
• EBL fähig - kann sowohl am Schaudt Elektroblock als auch direkt an bis zu 2 verschiedene Batteriekreisen betrieben werden

Tagesertrag

Durchschnittlicher Tagesertrag im Sommer von Mai bis Oktober: 480Wh täglich (gemessen im norddeutschen Raum, je weiter südlich desto mehr Ertrag dürfen Sie einkalkulieren)

Wir setzen auf solide Marken-Power und das trotz günstiger Konditionen für unsere Solar Komplett-Sets. Vergleichen Sie die Einzelpreise der Komponenten!

Lieferumfang:

• 1 x Offgridtec® 120W SP-Ultra 12V High-End Solarpanel
• 1 x Votronic MPP 165 Duo Digital Solarladeregler
• 1 x Votronic LCD Solarcomputer S
• 1 x Kabeldurchführung (schwarz)
• 1 x Dachspoiler-Set zum Befestigen der Solarmodule (schwarz)
• 1 x 8m Solarkabel-Set (2x6mm² Adern in einem Kabel) - komplett anschlussfertig
• 1 x 1,5m Batteriekabel mit Sicherung
• 1x Montagekleberset mit Anleitung und benötigem Zubehör zur Vorbehandlung
• 1x EBL-Kabelsatz

Zu den einzelnen Komponenten dieses Sets:

1× 120W Hochleistungs-Solarmodul SP-Ultra 12V back contact
120W Solarpanel mit Sunpower Rückseitenkontakt-Solarzellen für 12V-Systeme, daher deutlich mehr Watt pro Fläche. Über 20% Wirkungsgrad und sehr edles Design.

1× 10A MPPT Duo Digital 165 Watt Solar Wohnmobil Laderegler 12V Votronic
10A MPPT Wohnmobil Laderegler 12V Duo Digital 165 von Votronic mit intelligenter Mikroprozessorsteuerung  für AGM-, Gel- oder Blei-Säure-Akkus. Der zweite Ladeausgang ist spannungs- und stromreduziert und dient zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie bei langen Standzeiten.

1× LCD-Solar-Computer S Fernanzeige Votronic 1250 MPPT/SR Duo Digital
LCD Fernanzeige, die wahlweise die Spannung der Bord- und der Starter-Batterie wiedergibt und anhand einer Balkenanzeige den Bereich der Batteriespannung von der Tiefentladung bis zur maximalen Ladespannung anschaulich und auf einen Blick erfassbar darstellt.

1× EBL-Kabelsatz für Solarladeregler Votronic SR und MPPT Duo Digital
Kabelsatz für den Anschluss von Votronic Solarladeregler SR Duo Digital und MPPT Duo Digital mit dem entsprechenden Ausgang an einen Schaudt Elektroblock EBL.

1× Solar Dachdurchführung 2-fach Heavy schwarz
Schwere, robuste Version der Kabeldachdurchführung mit 2 Eingängen für die Solarkabel vom Modul zum Laderegler in der Farbe Schwarz.

1× 55cm Spoiler Solar Dachhalterung Heavy Duty schwarz massiv
Dachspoiler-Set 2 x 55cm massiv in schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

1× 1,5m Batteriekabel mit 15A Sicherung M8-Ringkabelschuh
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit 15A-Absicherung.

1× Batterie-Polklemmen - 1 Satz 1x Plus, 1x Minusklemme
1 Satz Batterie-Polklemmen zum Anschluss von Batteriekabeln an Akkus mit herkömmlichen Polen wie z.B. die meisten Autobatterien.

1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - weiß
MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen

Das Set enthält alle Komponenten die Sie brauchen, um Ihre Akkus mobil aufladen zu können. Das Besondere an unseren Solaranlagen für Wohnmobile: Wir verwenden ein  Montagesystem, das einfach aufgeklebt werden kann. Das Solarmodul kann jederzeit vom Spoiler abgeschraubt werden, sollten Sie mal an die Rückseite des Solarmoduls müssen.

Wenn Sie die Spoiler mal ganz entfernen möchten, ist auch das kein Problem. Das mitgelieferte Klebeset enthält neben dem Montage-Kleber auch eine Lösung zum Entfernen des Klebers und den Rückständen. Auch bei der kritischen Stelle, der Kabeldurchführung ins Innere des Wohnmobils, haben wir auf besondere Qualität geachtet. Die mitgelieferte Kabeldurchführung wird aus dem selben stabilen Material hergestellt wie die Dachspoiler für die Solarmodule und einfach mit Montagekleber aufgeklebt. Die Verbindung ist absolut wasserdicht und hält viele Jahre.

Offgridtec® 120W SP-Ultra 12V High-End Solarmodul
Monokristallines 120W / 12V Hígh-End Solarpanel mit rückseitig kontaktierten High-Power-Solarzellen vom amerikanischen Hersteller Sunpower - das aktuell Beste, was man verarbeiten kann, mit einem Zellenwirkungsgrad von knapp 21%. Hier treffen die weltbesten Solarzellen und das neue Back-Contact Verfahren aufeinander. Das Ergebnis ist ein High-End-Produkt zu einem soliden Preis. Außerdem wurde bei der Produktion dieser Serie besonders darauf geachtet, dass auch die restlichen Elemente des Solarmoduls den wertvollen Zellen gerecht wird. Dieses Panel ist deutlich leichter und flächenmäßig kleiner als herkömmliche Solarzellen mit gleicher Leistung. Auch die Lichtausbeute bei schlechteren Bedingungen ist bei der SP Serie höher als bei herkömmlichen monokristallinen Solarpaneln.

Technische Daten 120W SP-Ultra 12V Solarmodul

120 Watt Maximale Leistung
Maximaler Strom(Imp): 6,05A
Spannung (Vmp): 19,8V
Kurzschlussstrom (Isc): 6,41A
Leerlaufspannung (Voc): 23,35V
Abmessungen: 1055 x 540 x 35mm (HxBxT)
Gewicht; 6,5kg

Votronic MPP 165 Duo Digital Solarladeregler

Hocheffizienter Dual-Laderegler - lädt Service- und Starterbatterie ! Bietet die Möglichkeit die Photovoltaik-Anlage an den Elektroblock des Wohnmobils anzubinden. Durch die MPP-Technologie ermittelt der Regler automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er wandelt daraufhin den Spannungsüberschuss des Solar-Moduls in einen höheren Ladestrom für die Batterie um. Eine spezielle Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad macht dies möglich und sorgt so für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage.

Technische Daten MPP 165 Duo Digital Laderegler

Mpp - Dual - Laderegler
bis zu 165 Wp Modul-Leistung
max. 10 A Modul-Strom
max. 50 V DC Modul-Spannung
Lademöglichkeiten: 1 Versorgungsbatterie und 1 Starterbatterie
unterstützte Batterietypen: Säure, Gel, AGM, LiFePO4
max. Ladestrom: Batterie1: 12A Batterie2: 1A
Schutzfunktionen: Überladeschutz, Rückstromsperre (Nacht), Schutz gegen Überlast, Überhitzung, Verpolung

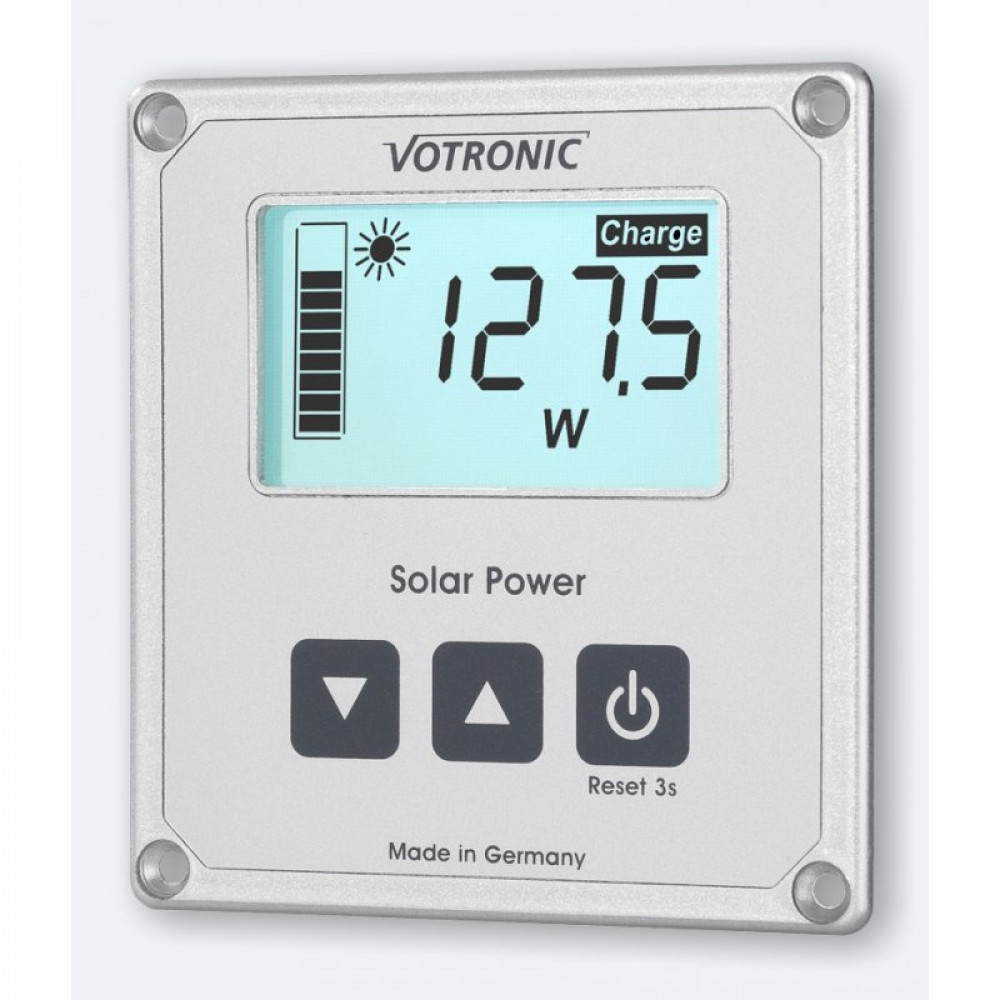

LCD-Solar-Computer S Votronic

Übersichtlich und per Tastendruck leicht bedienbar werden die Messwerte zur besseren Kontrolle und Nutzung der Solar-Anlage auf dem Display dargestellt. Dabei ist die aktuelle Solarleistung stets auch als Balkenanzeige dargestellt und ermöglicht so die Kontrolle auf einen Blick. Die Anzeige ist hinterleuchtet (schaltbar) und auch aus größeren Entfernungen sowie bei allen Lichtverhältnissen sehr gut ablesbar.

Dachspoiler Montage-Set

Spoilerprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen. Die enthaltenen Dachspoiler sind 55cm lang und schwarz.

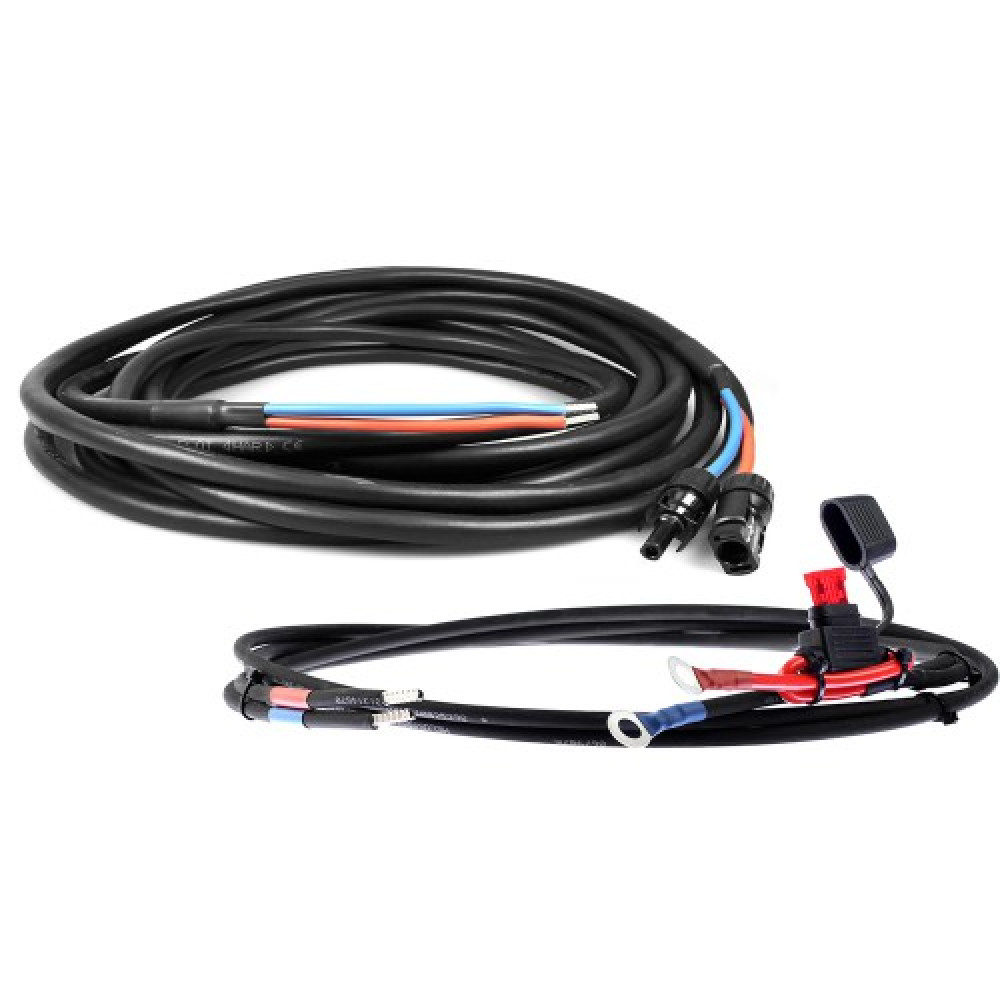

Verkabelungsset

Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgecrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen. Das Kabel hat eine Länge von 8m mit 2 Adern á 4mm².

Kabeldurchführung

Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an Innenisolierung und Einrichtung führen.
Die Dachdurchführung besteht aus dem gleichen UV- und witterungsbeständigen Material wie die  Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung.
Aufgeklebt werden können die Durchführungen mit dem Klebeset, das Sie auch zum Aufkleben der Solar-Montagehalterungen benötigen. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

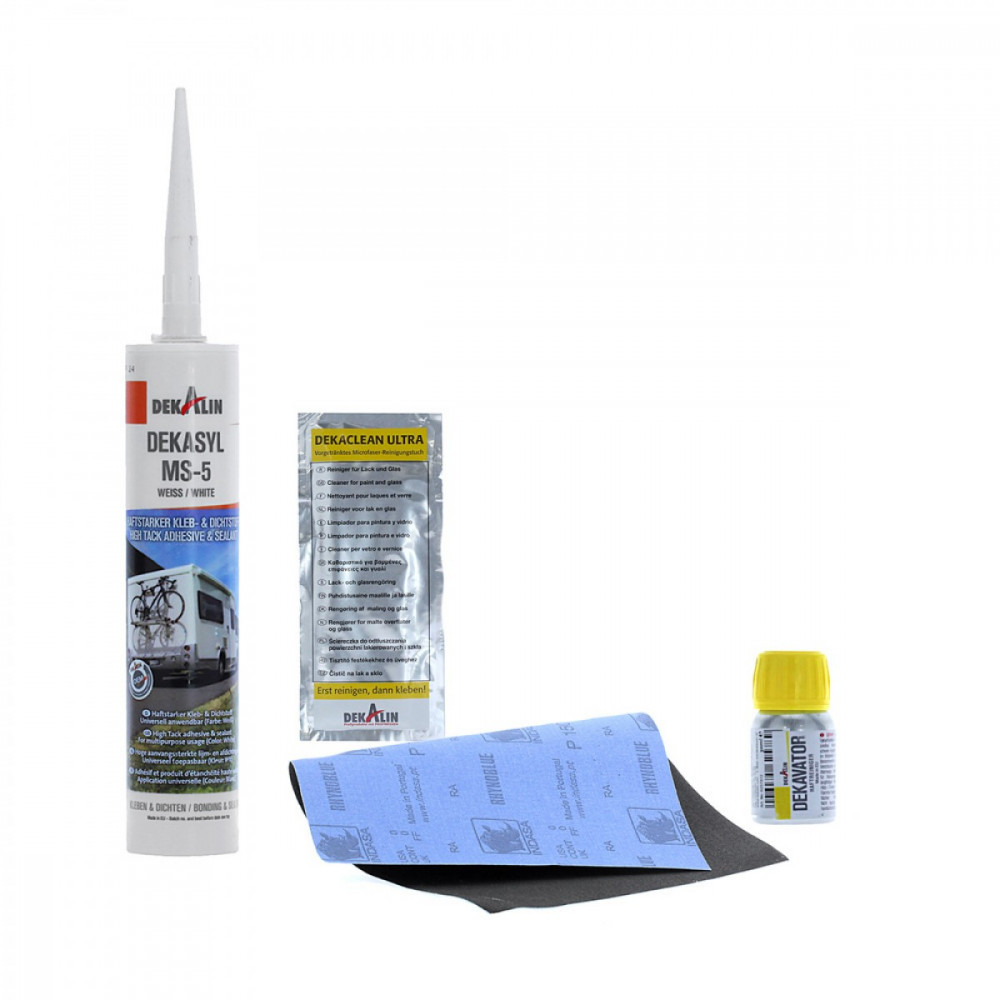

Solarmodul Klebe-Set 300ml

Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht es selbst Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Das Klebeset enthält: 1x Kleber, 1x Reiniger, 1x Primer, 21x Edelstahlschraube, 1x Schleifvlies, 1x Bedienungsanleitung auf Deutsch, englisch und französisch

Sollten Sie einen anderen Laderegler aus unserem Sortiment wünschen, oder die Kabel eine andere Länge haben sollen, können Sie jederzeit gern mit uns Kontakt aufnehmen. Auch die Farbe der Spoiler und der Dachdurchführung kann von Schwarz auf Weiß gewechselt werden. Melden Sie sich einfach bei uns!

Daten:

Artikelnummer	OF4-01-005285
Hersteller Teilenummer	005285
Produkttyp	Solarstromsystem
Hersteller	Offgridtec
Anlagenleistung	120W
Systemspannung	12V DC
Generatorleistung (Wp)	110W
Abmessungen Modul	1055 x 540 x 35mm
Ausgangsspannung (V)	12V DC
Enthaltener Laderegler	Votronic MPP 165 Duo Digital 10A 12V
Solarmodul Strom max.	10A
durchschnittlicher Tagesertrag	440 Wh (im Sommer)
Anschlussmöglichkeiten	12V/DC
Leistung (Pmax)	110W
Leerlaufspannung (Voc)	22,3V
Gewicht	14,0 Kg
EAN	4260297853598
