Luxen Solar 500W TopCon Bifaziales Solarmodul Full Black – Luxneri Series N5

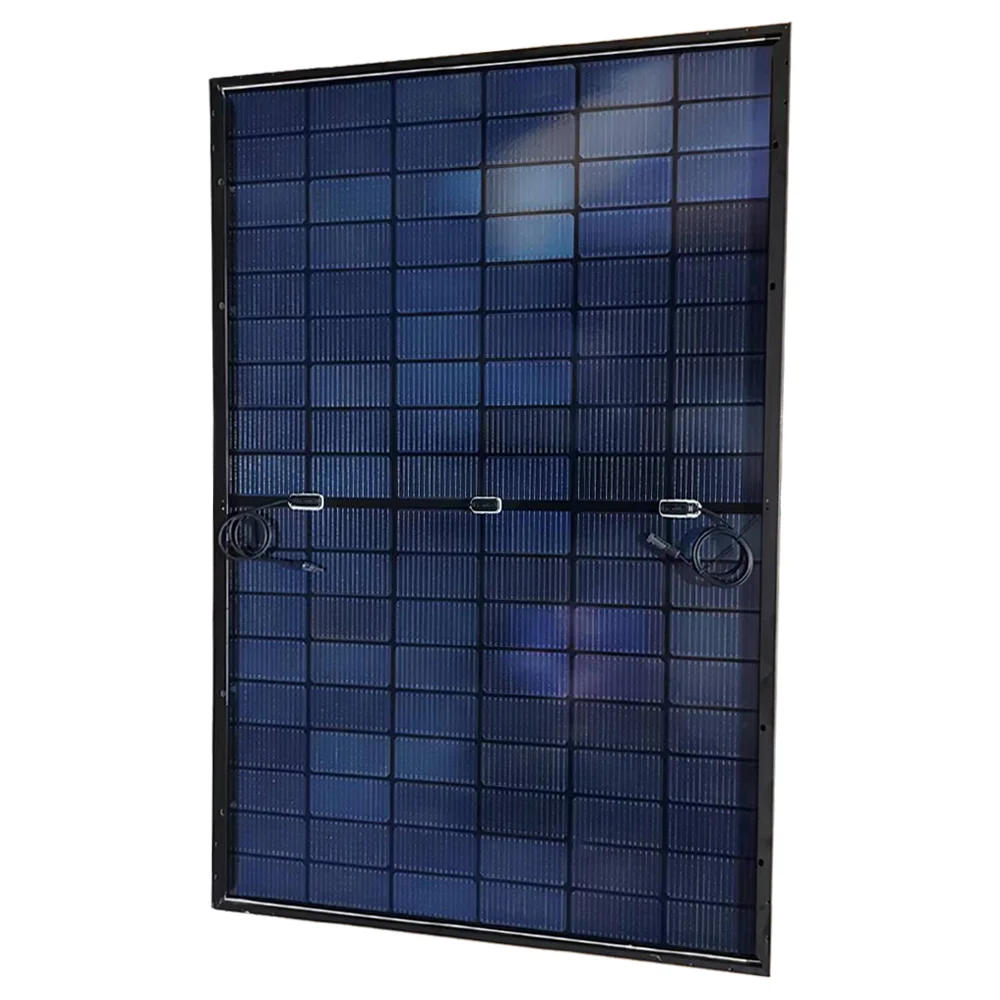

Das Luxen Luxneri N5 500W (MPN LNDB-500ND) ist ein bifaziales Glas-Glas-Modul mit 108 N-Type-TOPCon-Halbzellen im durchgehend schwarzen Design. Mit 22,48 % Modulwirkungsgrad holt es aus 1961 x 1134 mm Fläche 500 W unter Standardbedingungen; durch die transparente Rückseite kommen bei hellem Untergrund oder aufgeständerter Montage weitere 5 bis 15 % hinzu.
N-Type-TOPCon-Zellen degradieren deutlich langsamer als PERC-Zellen, reagieren weniger empfindlich auf Hitze (Temperaturkoeffizient -0,29 %/°C) und liefern bei diffusem Licht mehr Ertrag. Die LECO-Zellbehandlung und die SMBB-Verschaltung mit vielen dünnen Busbars senken die Widerstandsverluste; drei Bypass-Dioden begrenzen den Leistungseinbruch bei Teilverschattung auf den betroffenen Zellstrang.
Beide Glasseiten sind 2,0 mm stark und semi-gehärtet, der Rahmen besteht aus eloxiertem Aluminium. Das Modul ist für 5400 Pa Schnee- und 2400 Pa Windlast geprüft und mit IP68-Anschlussdose und 1,2 m langen Kabeln mit MC4-Steckern ausgestattet.
Für wen dieses Modul gedacht ist
- Gartenanlagen und Gartenhäuser: ein oder zwei Module auf Schuppen, Carport oder Aufständerung versorgen Batterie, Pumpe, Licht und Kühlschrank ohne Netzanschluss
- Berg- und Almhütten: Glas-Glas-Aufbau mit 5400 Pa Schneelast und -40 °C Betriebstemperatur für Standorte ohne Netz und mit harten Wintern
- Große Powerstations (Anker SOLIX F2000/F3000, EcoFlow Delta, Bluetti): 500 W je Modul an den XT60- oder MC4-Solareingang, Ladeleistung bis zur Eingangsgrenze der Station
- Inselanlagen mit 24V- oder 48V-Batterie: 40 V Leerlaufspannung erlauben Reihenschaltung von zwei Modulen an einem 100V-MPPT-Regler oder drei Modulen an 150 V
- Werkstatt, Weidezaun, Wochenendhaus: ein Modul liefert rund 475 kWh im Jahr – genug für Licht, Werkzeugakkus und einen Kühlschrank
Wer die kleinere Variante mit 450 W und 96 Zellen sucht, findet sie als Luxneri N5 450W im Shop; für monofaziale Doppelglas-Module ist das Trina Vertex S+ 470W die Alternative.

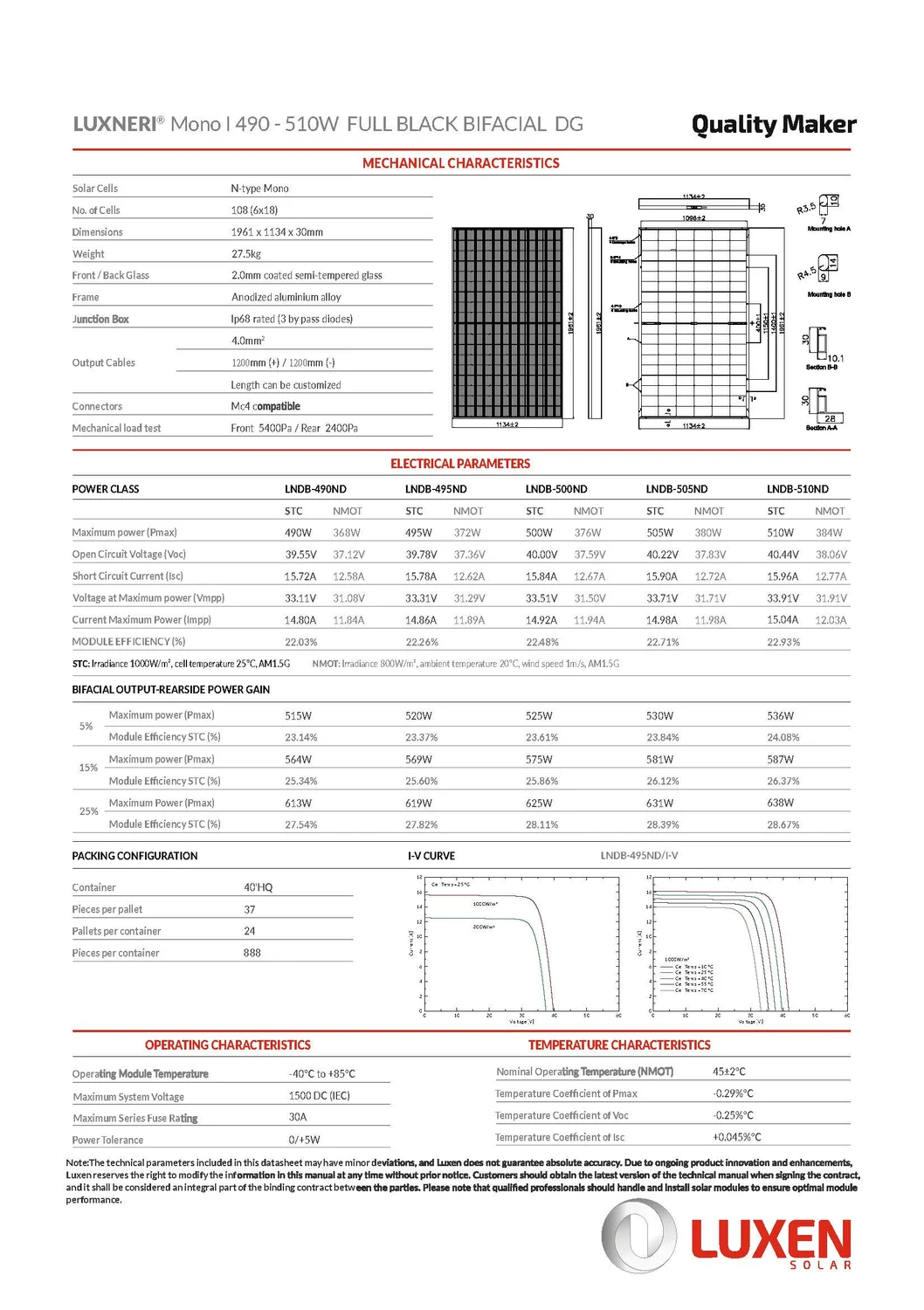

Technische Daten
| Hersteller-Teilenummer (MPN) | LNDB-500ND |
| Nennleistung STC (Pmax) | 500 W |
| Leistung NMOT | 376 W |
| Leistungstoleranz | 0 / +5 W |
| Bifazialer Zugewinn | +5 % = 525 W, +15 % = 575 W (Herstellerangabe) |
| Modulwirkungsgrad | 22,48 % |
| Spannung im MPP (Vmpp) | 33,51 V |
| Strom im MPP (Impp) | 14,92 A |
| Leerlaufspannung (Voc) | 40,00 V |
| Kurzschlussstrom (Isc) | 15,84 A |
| Temperaturkoeffizient Pmax | -0,29 %/°C |
| Temperaturkoeffizient Voc | -0,25 %/°C |
| Temperaturkoeffizient Isc | +0,045 %/°C |
| Maximale Systemspannung | 1500 V DC |
| Maximale Strangsicherung | 30 A |
| Zellen | 108 Halbzellen (6 x 18), N-Type mono TOPCon |
| Glas | 2,0 mm semi-gehärtet, vorne und hinten |
| Rahmen | eloxiertes Aluminium, schwarz, 30 mm |
| Abmessungen | 1961 x 1134 x 30 mm |
| Gewicht | 27,5 kg |
| Mechanische Last | 5400 Pa Front (Schnee) / 2400 Pa Rückseite (Wind) |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Kabel / Stecker | 2 x 1200 mm, MC4-kompatibel |
| Betriebstemperatur | -40 °C bis +85 °C |
| Produktgarantie | 15 Jahre (Hersteller, verlängerbar auf 20) |
| Leistungsgarantie | 30 Jahre linear (Hersteller) |
| Versand | Speditionslieferung |
| EAN | 4262442228336 |
Verschaltung an Ladereglern und Wechselrichtern
Mit 40 V Leerlaufspannung und knapp 16 A Kurzschlussstrom ist das Modul stromstark. Bei Kälte steigt die Leerlaufspannung: bei -10 °C auf rund 43,5 V. Daraus ergeben sich diese Grenzen:
- MPPT 100 V (z. B. SmartSolar 100/30, 100/50): 2 Module in Reihe (87 V kalt) – an einer 12V-Batterie liefert ein 100/50 bis 700 W, an 24 V bis 1400 W
- MPPT 150 V (z. B. SmartSolar 150/35): 3 Module in Reihe (130 V kalt)
- Powerstation per XT60- oder MC4-Adapter: Eingangsfenster der Station prüfen – bei 60 V Eingangsgrenze ein Modul, bei 150 V bis drei Module in Reihe; der Eingangsstrom (oft 15 bis 25 A) begrenzt die Ladeleistung
- Parallelschaltung: mit Y-Verteiler; ab drei parallelen Strängen Strangsicherungen 30 A setzen
Montage
Das Modul wird an den Langseiten mit Klemmen auf Schienen befestigt; Schrägdach-Sets mit Dachhaken für 30-mm-Rahmen gibt es im Shop für zwei, vier und sechs Module. Auf Flachdächern sorgt eine Aufständerung mit hellem Untergrund (Kies, weiße Folie) für den bifazialen Mehrertrag. Die MC4-Kabel reichen für Modul-zu-Modul-Verbindungen; zum Wechselrichter oder Laderegler führt ein Profi-Verbindungskabel oder ein XT60-Adapter für Powerstations.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Luxen Solar Luxneri N5 500W Bifazial Full Black Solarmodul (LNDB-500ND)
Nicht enthalten: Montagesystem, Verbindungskabel, Wechselrichter oder Laderegler.
Luxen Solar gewährt auf dieses Modul eine Herstellergarantie nach den im Downloadbereich hinterlegten Garantiebedingungen. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Luxen SolarChristine-Touaillon-Straße 11/2.01
1220 Wien
Austria
Mail: andrea.ge@luxensolar.com
Tel.: +43 13882858
Häufige Fragen zum Luxen Luxneri N5 500W
Ja. Stationen wie Anker SOLIX F2000/F3000, EcoFlow Delta Pro oder Bluetti AC300 nehmen das Modul über den XT60- oder MC4-Solareingang direkt auf; ein passender Adapter ist im Shop. Mit 40 V Leerlaufspannung bleibt ein Modul unter der 60-V-Grenze der meisten Stationen, an 150-V-Eingängen sind bis zu drei Module in Reihe möglich. Der Eingangsstrom der Station, meist 15 bis 25 A, begrenzt die Ladeleistung.
An einem 100V-Regler zwei Module: Bei -10 °C steigt die Leerlaufspannung auf rund 43,5 V je Modul, zwei in Reihe bleiben mit 87 V unter der 100-V-Grenze. An einem 150V-Regler sind es drei Module. Der Ladestrom des Reglers begrenzt dann die nutzbare Leistung, etwa 700 W an 12 V beim SmartSolar 100/50.
Die transparente Rückseite nimmt reflektiertes Licht auf. Auf einem dunklen Ziegeldach mit wenigen Zentimetern Abstand sind das 2 bis 5 %, aufgeständert über Kies oder heller Folie 10 bis 15 %. Luxen gibt 525 W bei 5 % und 575 W bei 15 % Zugewinn an. Direkt auf dem Dach aufliegend gibt es keinen Zugewinn.
Per Spedition auf Palette, weil das Modul 27,5 kg wiegt und Glas-Glas-Module im Paketversand brechen würden. Die Lieferung erfolgt frei Bordsteinkante; planen Sie eine zweite Person für das Abladen und den Transport aufs Dach ein.
Für Schrägdächer mit Dachziegeln die Befestigungs-Sets für Rahmenhöhe 30 mm aus dem Shop, erhältlich für zwei, vier und sechs Module. Sie enthalten Dachhaken, Schienen und Klemmen. Für Flachdächer eignet sich eine Aufständerung mit 10 bis 30 Grad Neigung.
In Parallelschaltung ja, weil beide Module mit rund 33 V ähnliche MPP-Spannungen haben. In Reihenschaltung begrenzt das schwächere Modul den Strom des ganzen Strangs; dann wäre der Ertrag des 500W-Moduls teilweise verschenkt. Für einen Strang gleiche Module verwenden.
