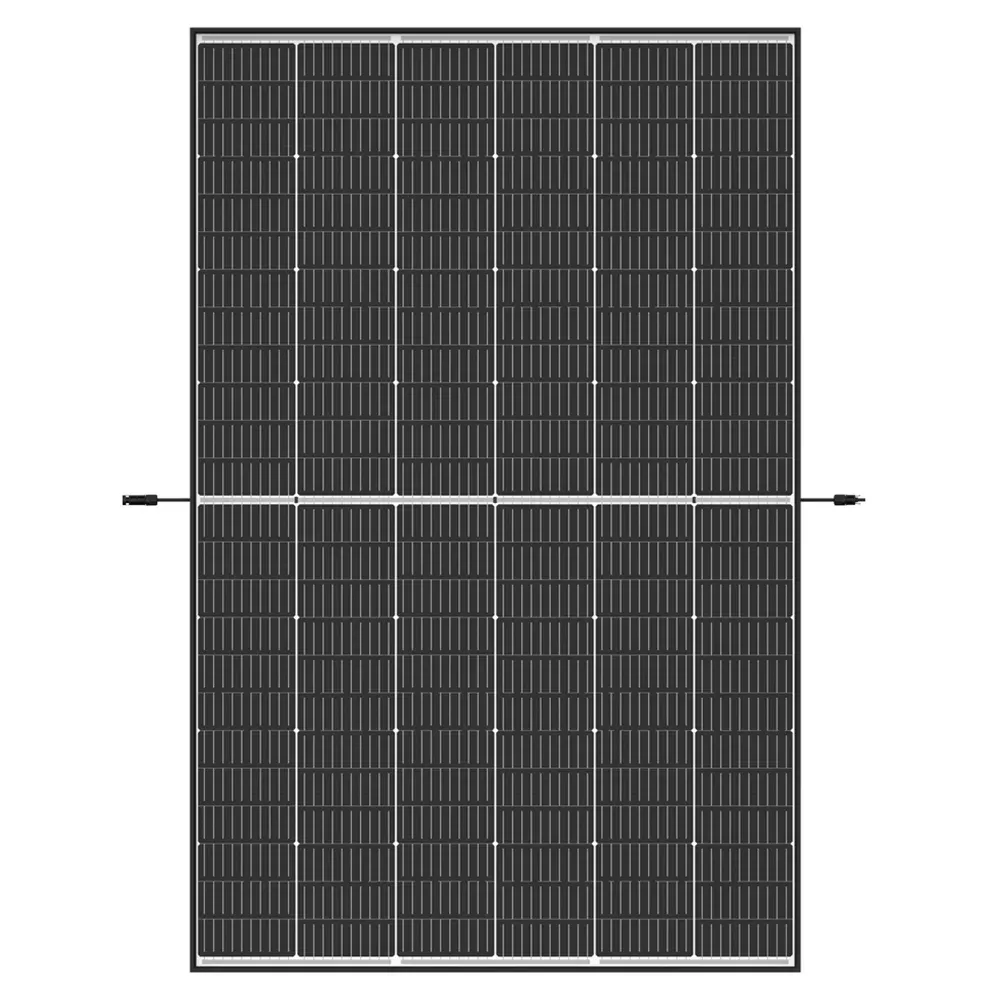

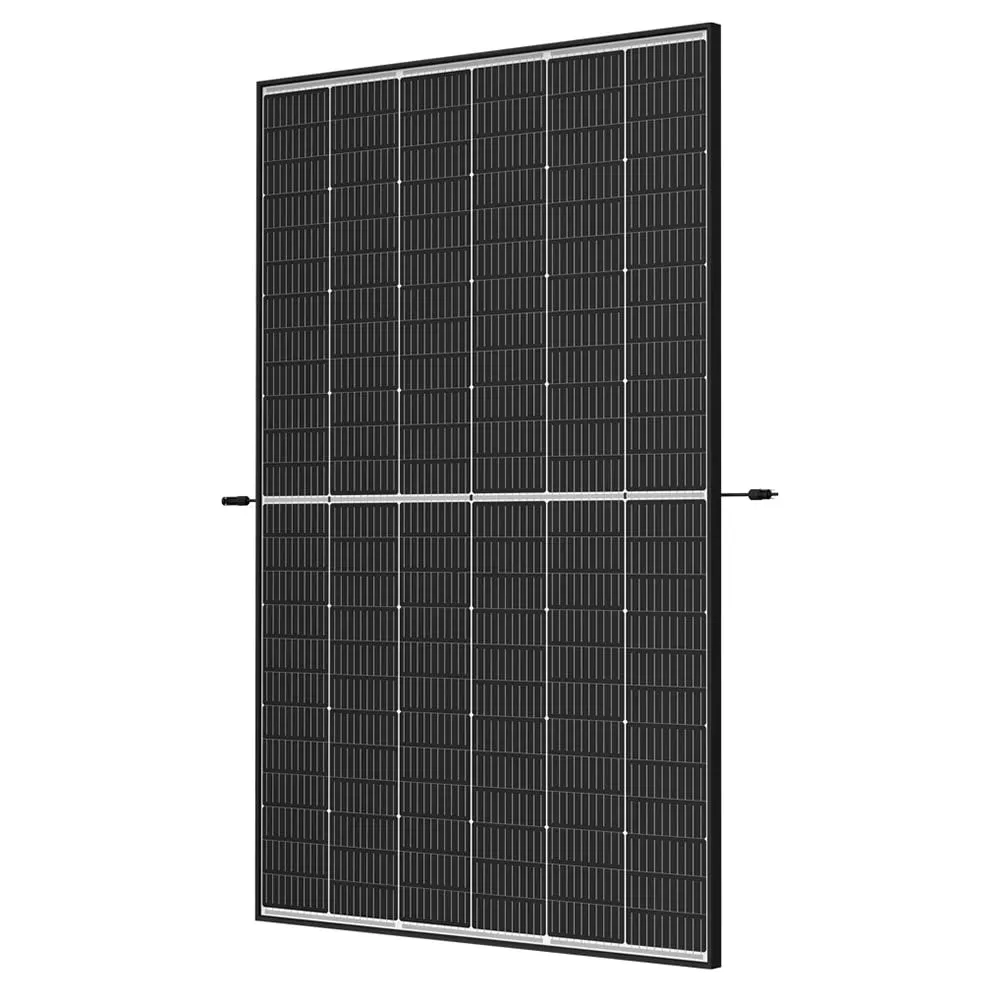

Trina Solar Vertex S+ 470W – Doppelglas-Solarmodul mit N-Type i-TOPCon-Zellen
Das Trina Vertex S+ 470W (MPN TSM-470-NEG9R.28) gehört zur meistverbauten Modulklasse auf deutschen Hausdächern: 144 N-Type-i-TOPCon-Halbzellen, 23,5 % Wirkungsgrad und ein Doppelglas-Aufbau aus zwei 1,6-mm-Scheiben wärmebehandelten Glases. Auf 1762 x 1134 mm bringt es 470 W bei nur 21 kg – leichter als die meisten Glas-Glas-Module dieser Leistung.
Die High-Density-Zellverbindung verringert die Lücken zwischen den Zellen, die Multi-Busbar-Verschaltung verkürzt die Stromwege und senkt den Serienwiderstand. Das zahlt sich bei diffusem Licht und hohen Temperaturen aus: Der Temperaturkoeffizient von -0,29 %/°C liegt deutlich unter dem von PERC-Modulen, die Degradation beträgt maximal 1 % im ersten und 0,4 % je weiterem Jahr.
Doppelglas schützt die Zellen beidseitig gegen Feuchtigkeit, Mikrorisse und Feuer; das Modul ist für 5400 Pa Schnee- und 4000 Pa Windlast geprüft und salznebel- sowie ammoniakbeständig. Trina gibt 25 Jahre Produkt- und 30 Jahre Leistungsgarantie.
Für wen dieses Modul gedacht ist
- Gartenanlagen und Gartenhäuser: 470 W auf nur 2 m² – ein Modul deckt Pumpe, Licht und Kühlung im Inselbetrieb, zwei Module laden eine 24V-Batterie zügig
- Berg- und Almhütten: Doppelglas mit 5400 Pa Schneelast, 21 kg leicht genug für den Transport ohne Kran, salz- und ammoniakbeständig
- Große Powerstations (Anker SOLIX F3000, EcoFlow Delta Pro, Bluetti AC300): 54,6 V Leerlaufspannung passen in die 60V-Eingangsfenster der großen Stationen, 10,89 A liegen unter jeder Eingangsgrenze
- Inselanlagen mit 24V- und 48V-Batterie: ein Modul an einem 100V-MPPT, zwei in Reihe an 150 V
- Standorte mit Schnee, Salzluft oder Stall-Atmosphäre: Doppelglas und 5400 Pa Traglast
Wer ein bifaziales Full-Black-Modul mit größerer Fläche sucht, findet im Shop das Luxen Luxneri N5 in 450 W und 500 W.
Technische Daten
| Hersteller-Teilenummer (MPN) | TSM-470-NEG9R.28 |
| Nennleistung STC (Pmax) | 470 W |
| Leistung NMOT | 358 W |
| Leistungstoleranz | 0 / +5 W |
| Modulwirkungsgrad | 23,5 % |
| Spannung im MPP (Vmpp) | 46,1 V |
| Strom im MPP (Impp) | 10,20 A |
| Leerlaufspannung (Voc) | 54,6 V |
| Kurzschlussstrom (Isc) | 10,89 A |
| Temperaturkoeffizient Pmax | -0,29 %/°C |
| Temperaturkoeffizient Voc | -0,24 %/°C |
| Temperaturkoeffizient Isc | +0,04 %/°C |
| NOCT | 43 °C (±2) |
| Maximale Systemspannung | 1500 V DC (IEC) |
| Maximale Absicherung | 25 A |
| Zellen | 144 Halbzellen, N-Type mono i-TOPCon |
| Glas | 1,6 mm hochtransparent, anti-reflex, vorne und hinten |
| Rahmen | eloxiertes Aluminium, schwarz, 30 mm |
| Abmessungen | 1762 x 1134 x 30 mm |
| Gewicht | 21,0 kg |
| Mechanische Last | 5400 Pa Schnee / 4000 Pa Wind (Testlasten) |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Kabel / Stecker | 4 mm², 1100 / 1100 mm (Querformat), TS4 Plus / TS4 / MC4 EVO2 |
| Betriebstemperatur | -40 °C bis +70 °C |
| Degradation | max. 1 % im ersten Jahr, 0,4 % je Folgejahr |
| Produktgarantie | 25 Jahre (Hersteller) |
| Leistungsgarantie | 30 Jahre (Hersteller) |
| Versand | Speditionslieferung |
| EAN | 4262517650949 |
Verschaltung an Ladereglern und Wechselrichtern
Das Vertex S+ ist ein Hochvolt-Modul: 54,6 V Leerlauf bei 25 °C, rund 59 V bei -10 °C. Daraus folgt:
- MPPT 100 V (SmartSolar 100/30, 100/50): nur ein Modul je Regler, weitere Module parallel
- MPPT 150 V (SmartSolar 150/35): zwei Module in Reihe (118 V kalt)
- Powerstation per XT60: Eingangsspannung der Station prüfen – viele Geräte erlauben maximal 60 V, dann nur ein Modul
Montage
Die Stecker sind MC4-kompatibel (TS4/MC4 EVO2), die 1,1 m langen Kabel reichen für Modul-zu-Modul-Verbindungen im Querformat. Schrägdach-Sets für 30-mm-Rahmen gibt es im Shop für zwei, vier und sechs Module; auf Flachdächern wird das Modul aufgeständert. Mit 21 kg lässt sich das Modul zu zweit gut handhaben.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Trina Solar Vertex S+ 470W Doppelglas N-Type i-TOPCon Solarmodul (TSM-470-NEG9R.28)
Nicht enthalten: Montagesystem, Verbindungskabel, Wechselrichter oder Laderegler.
Trina Solar gewährt auf dieses Modul eine Herstellergarantie nach den im Downloadbereich hinterlegten Garantiebedingungen. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Trina Solar (Germany) GmbHWerner-Eckert-Straße 4
81829 München
Germany
Mail: euservice@trinasolar.com
Tel.: +49 89 122849250
Häufige Fragen zum Trina Vertex S+ 470W
Ja. Trina liefert die Module mit TS4-Plus- beziehungsweise MC4-EVO2-Steckern aus, die mechanisch und elektrisch zum MC4-Standard passen. Verlängerungskabel, Y-Verteiler und XT60-Adapter mit MC4 aus dem Shop lassen sich direkt einstecken.
Nein. Bei -10 °C steigt die Leerlaufspannung auf rund 59 V, zwei Module in Reihe lägen mit 118 V über der 100-V-Grenze. An einem 100V-Regler wird je ein Modul angeschlossen, mehrere Module parallel. An einem 150V-Regler sind zwei Module in Reihe möglich.
Ja, das Vertex S+ passt sehr gut zu Stationen wie Anker SOLIX F3000, EcoFlow Delta Pro oder Bluetti AC300: 54,6 V Leerlaufspannung liegen innerhalb der üblichen 60-V-Eingangsfenster, und 10,89 A Kurzschlussstrom bleiben unter jeder Eingangsgrenze. Angeschlossen wird über den XT60- oder MC4-Solareingang; Adapterkabel gibt es im Shop. Ein Modul je Eingang, keine Reihenschaltung an 60-V-Eingängen.
Zwei Glasscheiben schließen die Zellen hermetisch ein: keine Feuchtigkeit, keine Mikrorisse durch Verwindung, keine Alterung einer Kunststofffolie. Das ist die Grundlage für 30 Jahre Leistungsgarantie und die hohe Beständigkeit gegen Salzsprühnebel und Ammoniak, etwa in Küstennähe oder auf Stalldächern.
Per Spedition frei Bordsteinkante. Mit 21 kg ist das Vertex S+ vergleichsweise leicht, für den Transport aufs Dach empfiehlt sich trotzdem eine zweite Person. Prüfen Sie das Glas direkt bei Anlieferung auf Bruch.
An einem nach Süden ausgerichteten Dach mit 30 Grad Neigung sind in Deutschland rund 446 kWh pro Jahr realistisch. Auf Ost- oder Westdächern sinkt der Wert um etwa 15 %, an Nordfassaden auf die Hälfte.
- Garantie Trina Solar (441.48 KB)

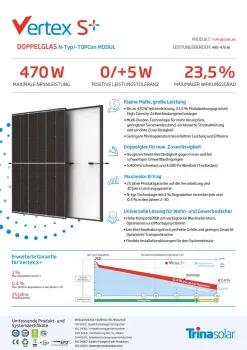

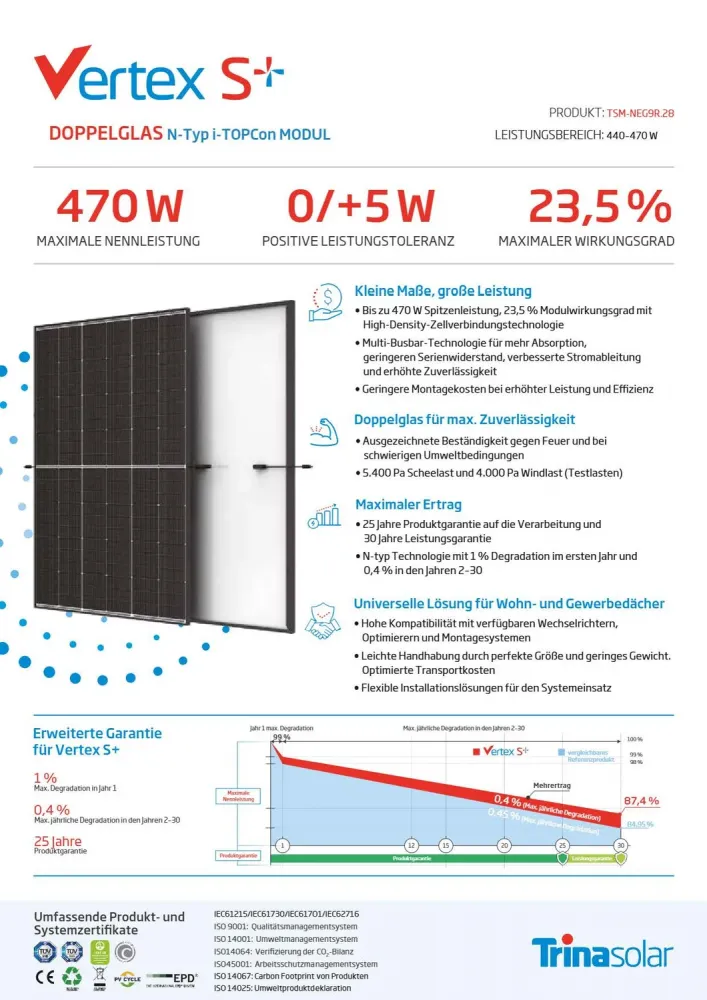

- Datenblatt Trina Vertex S+ 440-470W (2025) (590.34 KB)
