Flachkabel XT60 auf PV-Stecker: Solarmodul und Powerstation sauber verbinden

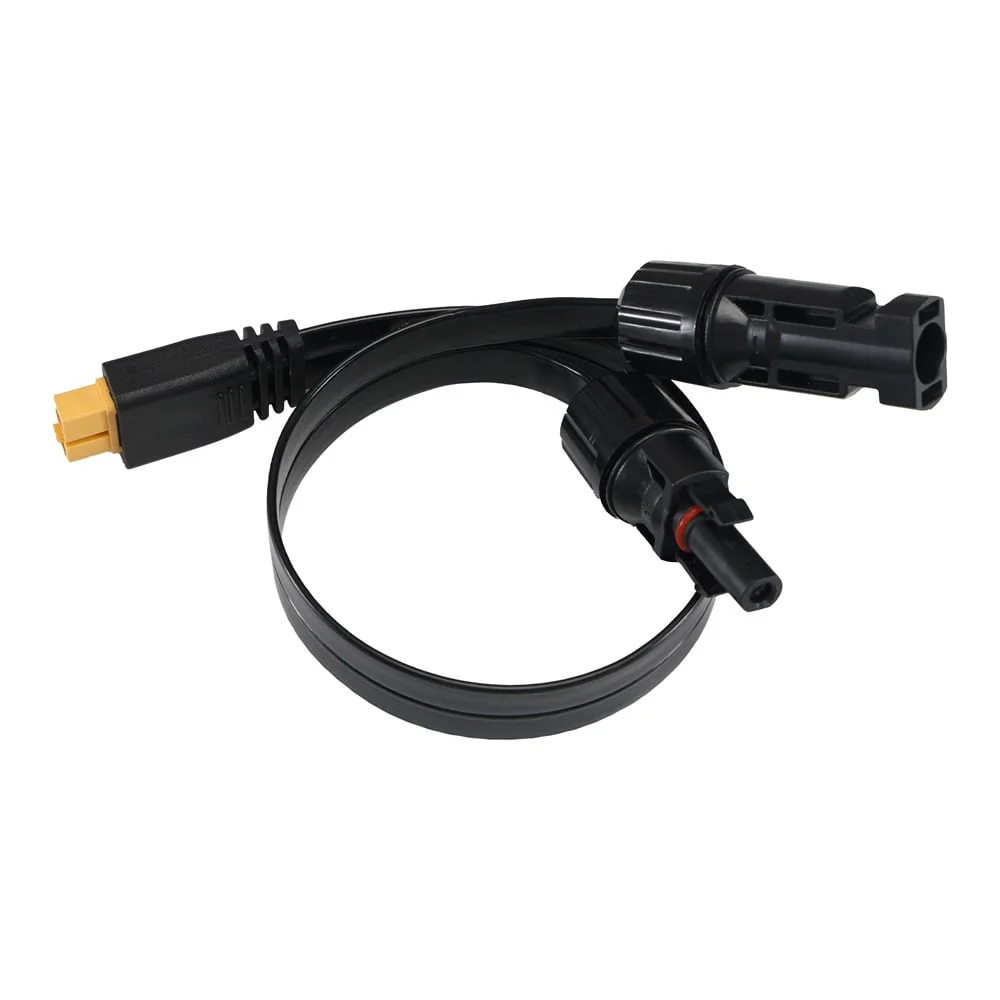

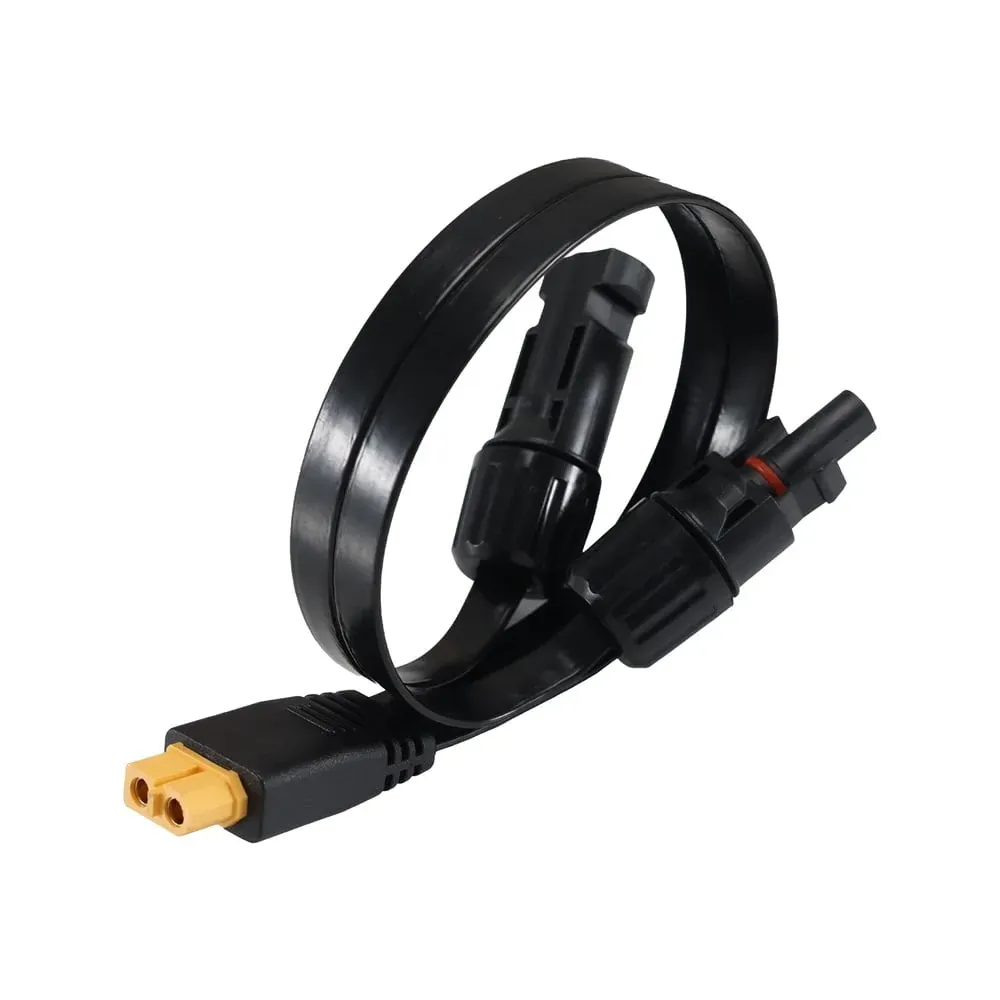

Das Offgridtec Flachkabel XT60 auf PV-Stecker mit 2,5 m Länge und 4 mm² Querschnitt schließt die Lücke zwischen einem Solarmodul mit PV-Steckverbindern und einer Powerstation mit XT60-Solareingang. Der entscheidende Unterschied zu herkömmlichen Rundkabeln liegt in der Bauform: Die beiden Adern liegen nebeneinander in einer flachen Ummantelung. Dadurch passt das Kabel dort durch, wo ein rundes Solarkabel scheitert – durch den Spalt eines gekippten Fensters, unter der Balkontür, unter Teppich, Laminat oder PVC-Boden, hinter der Wandverkleidung im Camper oder unter der Dachreling am Wohnmobil.

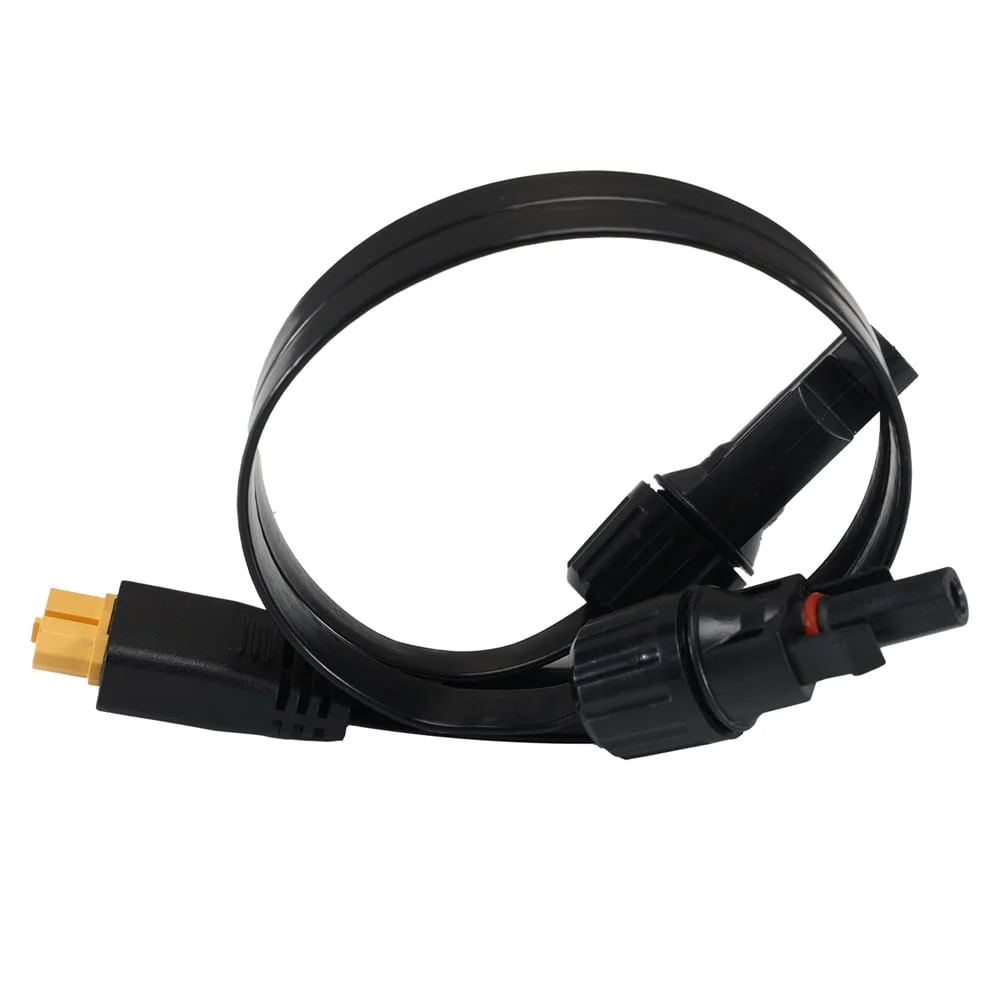

Der Querschnitt von 4 mm² ist für die Leistungsklasse tragbarer Solarmodule reichlich dimensioniert: Die Verluste auf der kurzen Strecke bleiben minimal, und auch mehrere in Reihe geschaltete Module bringen ihre Leistung vollständig an der Powerstation an. Auf der einen Seite sitzt ein XT60-Stecker, auf der anderen ein PV-Steckverbinder im gängigen MC4-kompatiblen System. Beide Verbindungen rasten hörbar ein, sind berührungssicher ausgeführt und benötigen kein Werkzeug – anstecken und laden.
Für wen ist das Flachkabel gedacht?
- Besitzer einer Anker SOLIX Powerstation: Modelle wie C300X, C800X Plus, C1000X Gen 2, C2000 Gen 2, S2000, F2600, F3000 und F3800 laden ihr Solar über einen XT60-Eingang. Wer ein Modul mit PV-Steckern statt des mitgelieferten Anker-Panels nutzen möchte, braucht genau dieses Kabel.
- Balkonkraftwerk-Nutzer mit Speicher: Das Modul steht draußen, die Powerstation drinnen – das Flachkabel führt durch den Fenster- oder Türspalt, ohne dass etwas gebohrt oder dauerhaft offen gelassen werden muss.
- Camper, Wohnmobilisten und Bootsbesitzer: Flache Kabelführung hinter Verkleidungen, unter Bodenbelägen und durch enge Durchführungen, wo jeder Millimeter zählt.
- Tiny-House- und Gartenhaus-Besitzer: saubere, unauffällige Verlegung ohne sichtbaren Kabelsalat.
- Nutzer von Solarkoffern und Faltmodulen: als Ersatz- oder Zweitkabel, wenn das Originalkabel zu kurz, zu dick oder defekt ist.
Technische Daten Offgridtec Flachkabel XT60 auf PV-Stecker 2,5 m
| Kabel | |

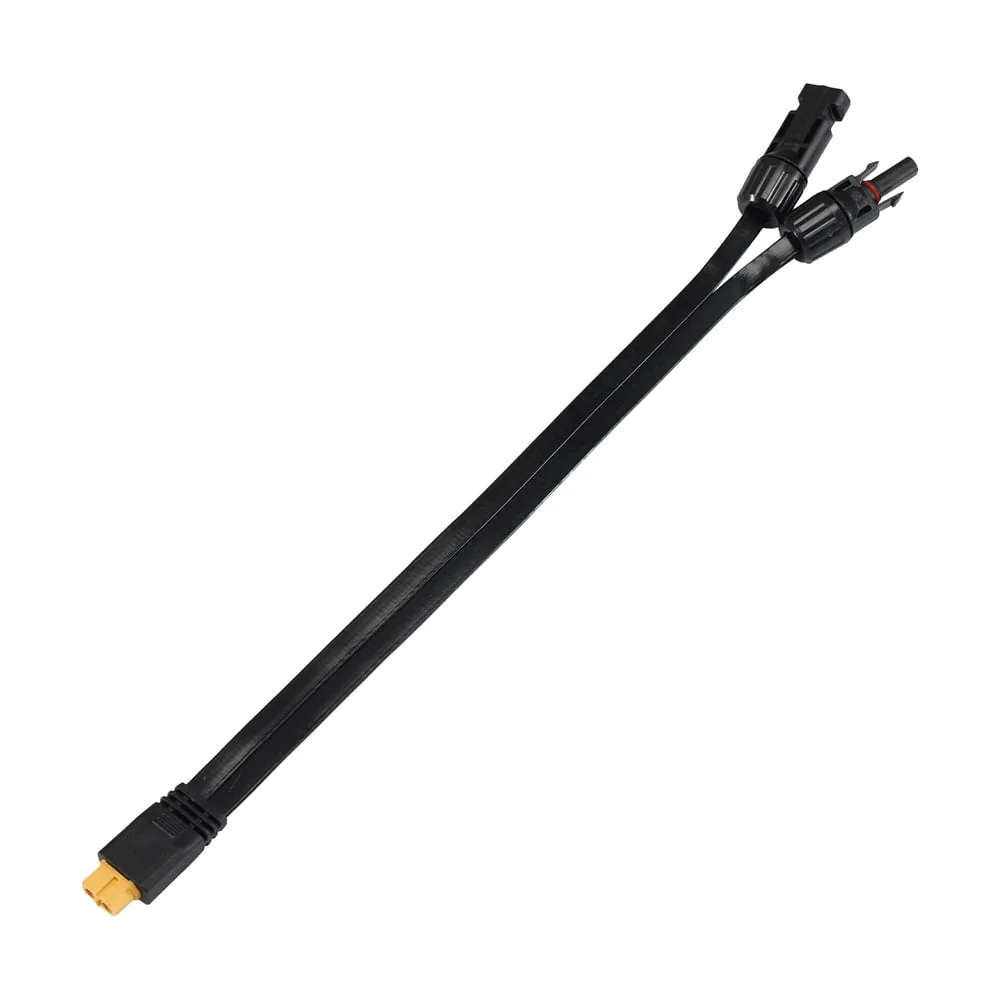

| Bauform | Flachkabel (Zwillingsleitung, superflach) |
| Leiterquerschnitt | 4 mm² je Ader |
| Länge | 2,5 m |
| Farbe | schwarz |
| Weitere Längen | 0,5 m und 1,5 m (eigene Artikel) |
| Anschlüsse | |

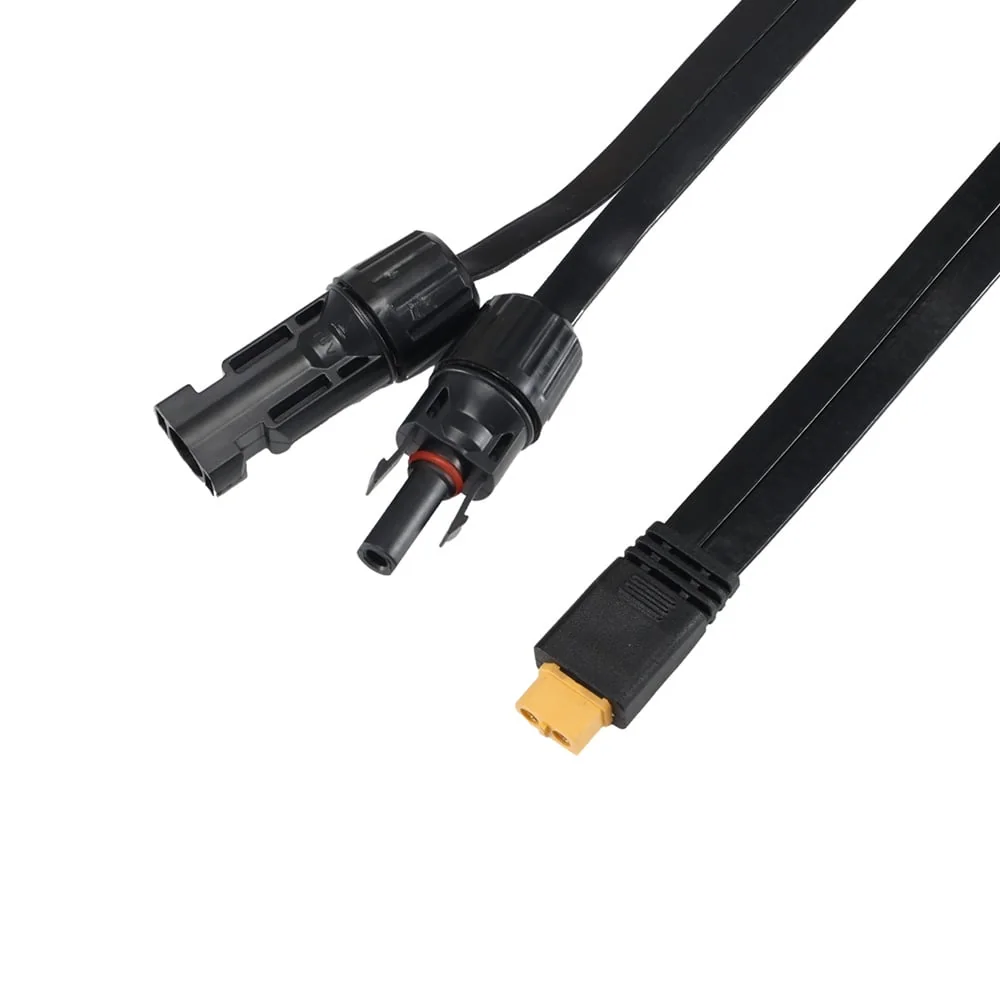

| Anschluss A | XT60-Stecker |

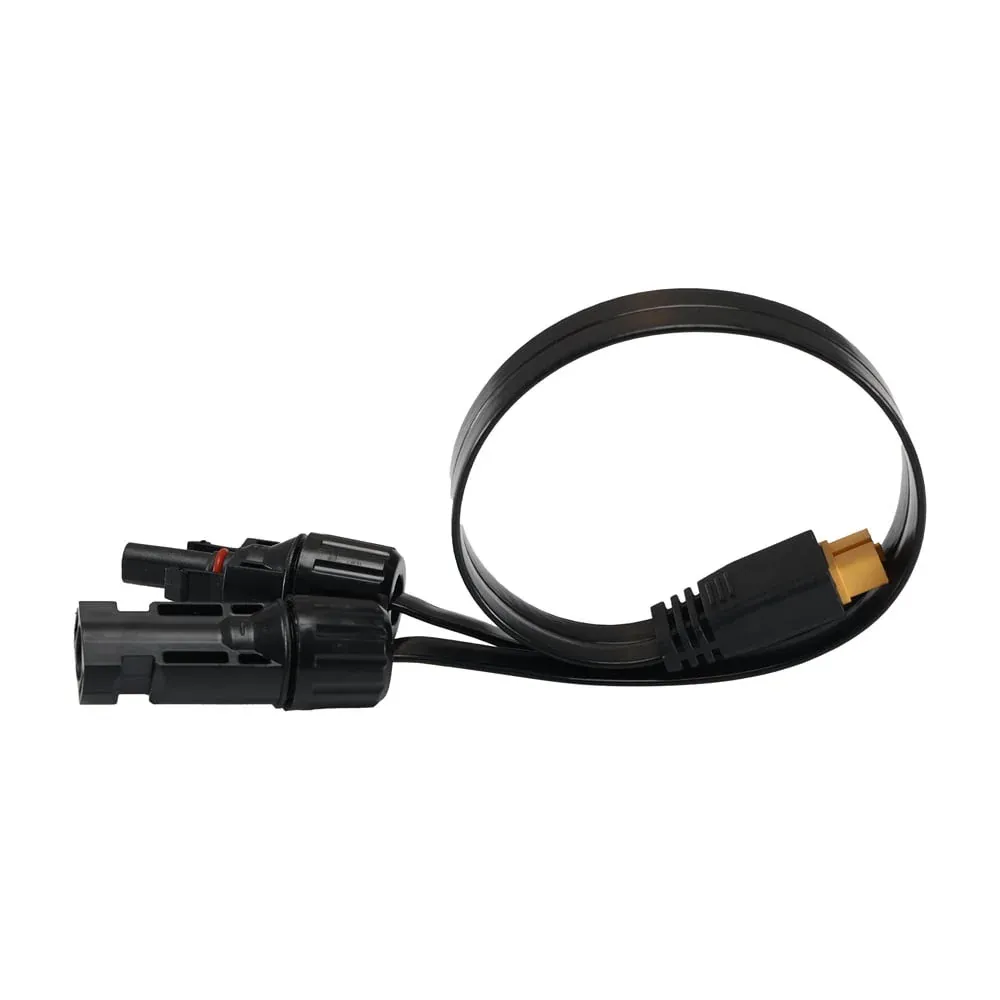

| Anschluss B | PV-Steckverbinder (MC4-kompatibles Stecksystem) |
| Polarität | Reverse Connection: PV− auf XT60+, PV+ auf XT60− (Standardbelegung für Powerstations mit XT60-Solareingang) |
| Montage | Plug & Play, kein Werkzeug erforderlich |
| Einsatz | |
| Verwendung | Verbindung Solarmodul zu Powerstation mit XT60-Solareingang |
| Kompatibel mit | Anker SOLIX, EcoFlow RIVER/DELTA und weitere Powerstations mit XT60- oder XT60i-Eingang |
| Solarmodule | alle Module mit PV-Steckverbindern (z. B. Offgridtec, Trina Solar, Luxen Solar) |
| Einsatzort | Balkon, Camper, Wohnmobil, Boot, Gartenhaus, Tiny House, Baustelle |
| Allgemein | |
| Hersteller | Offgridtec |
| Herstellernummer (MPN) | 024621 |
| Artikelnummer Hersteller | 8-01-024621-003 |
| Lieferumfang | 1x Flachkabel XT60 auf PV-Stecker, 2,5 m |
Einsatzmöglichkeiten

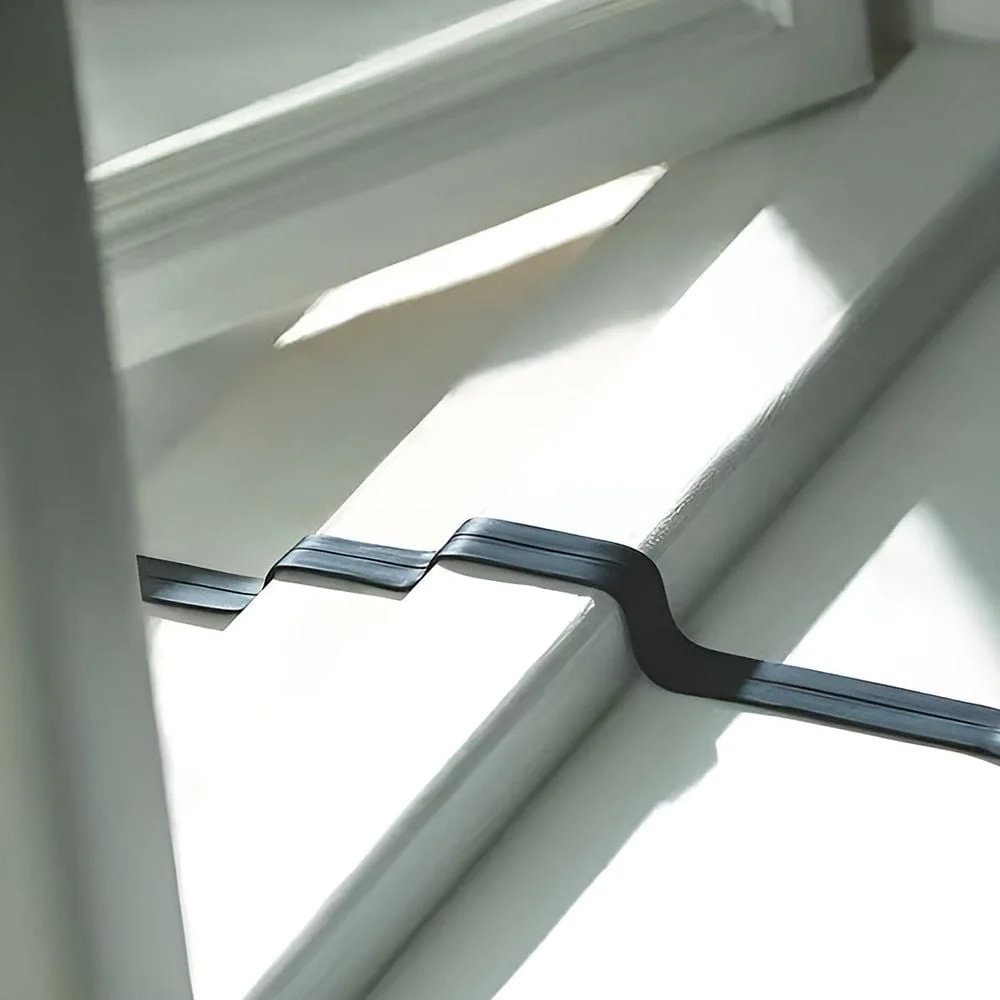

- Solarmodul auf dem Balkon, Powerstation im Zimmer: Das Flachkabel läuft durch den Spalt der gekippten Balkontür – Dichtung und Rahmen bleiben unbeschädigt.
- Faltmodul am Stellplatz: Modul in die Sonne stellen, Kabel unter der Wohnmobiltür hindurchführen, Powerstation bleibt im Fahrzeug.
- Festverbaute Module auf dem Dach: Verlängerung von der Dachdurchführung zur Powerstation im Stauraum, flach unter dem Bodenbelag verlegt.
- Gartenhaus und Tiny House: Kabelweg hinter der Innenverkleidung, ohne dass eine zusätzliche Wanddurchführung gebohrt werden muss.
- Baustelle, Messestand, Festival: schnelles Auf- und Abbauen, das Kabel liegt flach am Boden und ist damit weniger Stolperfalle als ein Rundkabel.
- Ersatz für ein defektes Originalkabel: günstige und sofort einsatzbereite Lösung, wenn das mitgelieferte Solarkabel beschädigt ist.
Vorteile und Nachteile
Vorteile
|
Nachteile
|
Lieferumfang
- 1x Offgridtec Flachkabel XT60 auf PV-Stecker, 2,5 m, 4 mm²
Nicht enthalten: Solarmodul, Powerstation, Adapter auf andere Stecksysteme sowie Y-Verteiler für die Parallelschaltung mehrerer Module – diese Teile führen wir als eigene Artikel.
Hinweise zur Verwendung
Achten Sie vor dem Anschluss darauf, dass die Leerlaufspannung Ihrer Modulkonfiguration innerhalb des zulässigen Eingangsbereichs Ihrer Powerstation liegt – die Grenzwerte stehen in der Bedienungsanleitung des jeweiligen Geräts. Stecken Sie zuerst die PV-Seite am Modul und danach den XT60-Stecker an der Powerstation. Verlegen Sie das Kabel so, dass es beim Schließen von Fenstern oder Türen nicht gequetscht wird, und rollen Sie es zur Lagerung locker auf.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum Flachkabel XT60 auf PV-Stecker
Ja, sofern Ihre Station einen XT60- oder XT60i-Solareingang hat. Das trifft auf die aktuellen Modelle zu, etwa C300X, C800X Plus, C1000X Gen 2, C2000 Gen 2, S2000, F2600, F3000 und F3800. Der XT60-Stecker passt mechanisch in beide Buchsenarten. Bei einem XT60i-Eingang bleibt lediglich der zusätzliche Signalkontakt unbelegt, das Laden über den MPPT-Regler funktioniert normal.
XT60i besitzt neben den beiden Leistungskontakten einen kleinen Signalkontakt, über den manche Hersteller Zubehör erkennen. Die Steckgeometrie ist identisch, ein XT60-Stecker passt also in eine XT60i-Buchse. Für die reine Solarladung ist der Signalkontakt nicht erforderlich.
Alle Module mit den üblichen PV-Steckverbindern, wie sie bei Offgridtec, Trina Solar, Luxen Solar und den meisten Balkonkraftwerks-Modulen verbaut sind. Diese Stecker sind untereinander steckkompatibel mit dem MC4-System. Faltmodule mit anderem Stecksystem benötigen einen zusätzlichen Adapter.
Der Querschnitt von 4 mm² ist für tragbare Solarmodule und Powerstations mit Solareingängen bis rund 400 bis 600 W deutlich ausreichend dimensioniert. Entscheidend ist, dass die Leerlaufspannung Ihrer Modulkonfiguration innerhalb des Eingangsbereichs der Powerstation bleibt; diesen Wert finden Sie in deren Bedienungsanleitung.
Ja, mit einem zusätzlichen Y-Verteiler auf der PV-Seite. Das Flachkabel führt dann die zusammengeführte Leistung zur Powerstation. Achten Sie bei Parallelschaltung auf die Summe der Ströme und bei Reihenschaltung auf die Summe der Spannungen.
Für größere Abstände lässt sich das Kabel mit einer handelsüblichen Solar-Verlängerung auf der PV-Seite verlängern. Alternativ gibt es das Flachkabel auch in 0,5 m und 1,5 m, wenn es besonders kurz und aufgeräumt sein soll.
Die Steckverbinder sind für den Außeneinsatz an Solarmodulen ausgelegt und rasten dicht ein. Für eine dauerhafte Festinstallation im Freien empfehlen sich zusätzlich eine UV-geschützte Verlegung und eine Zugentlastung, damit das Kabel nicht an den Steckern zieht.
