1,5m MC4 Verlängerungskabel 6mm² – einadrig, Stecker auf Buchse

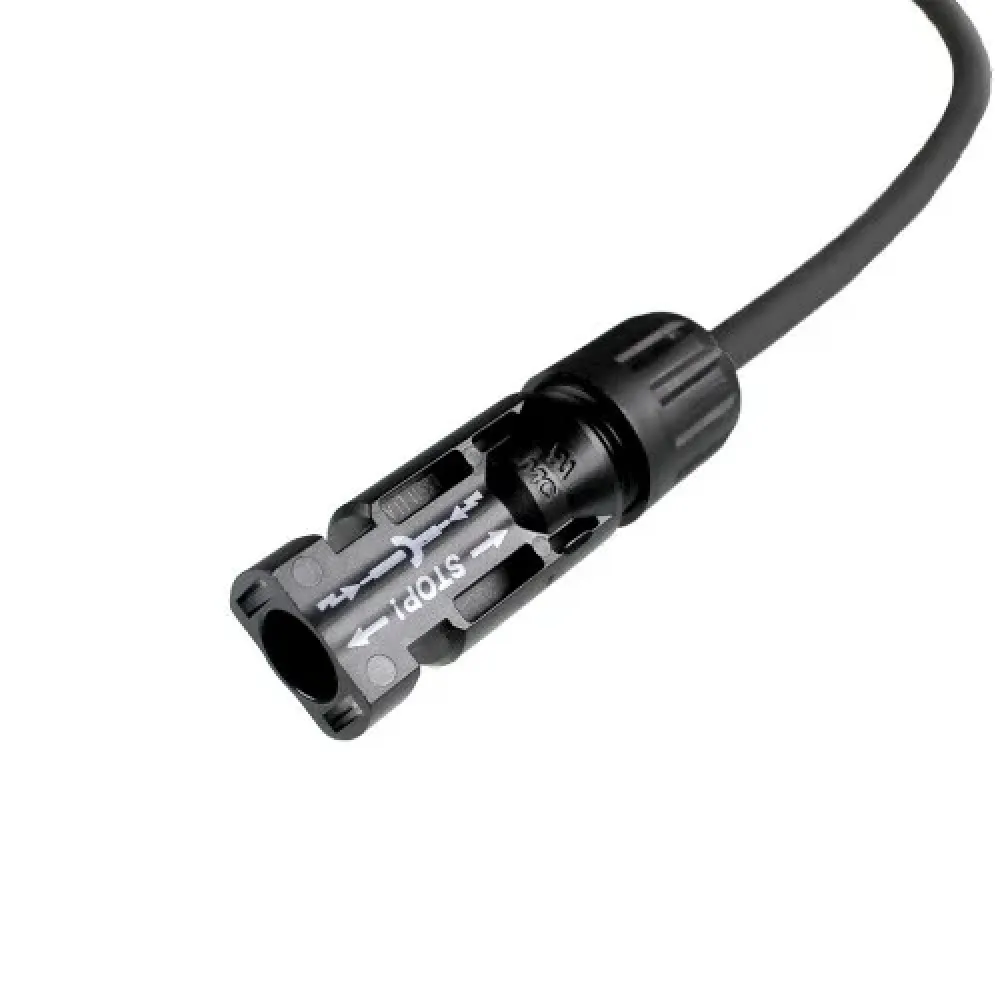

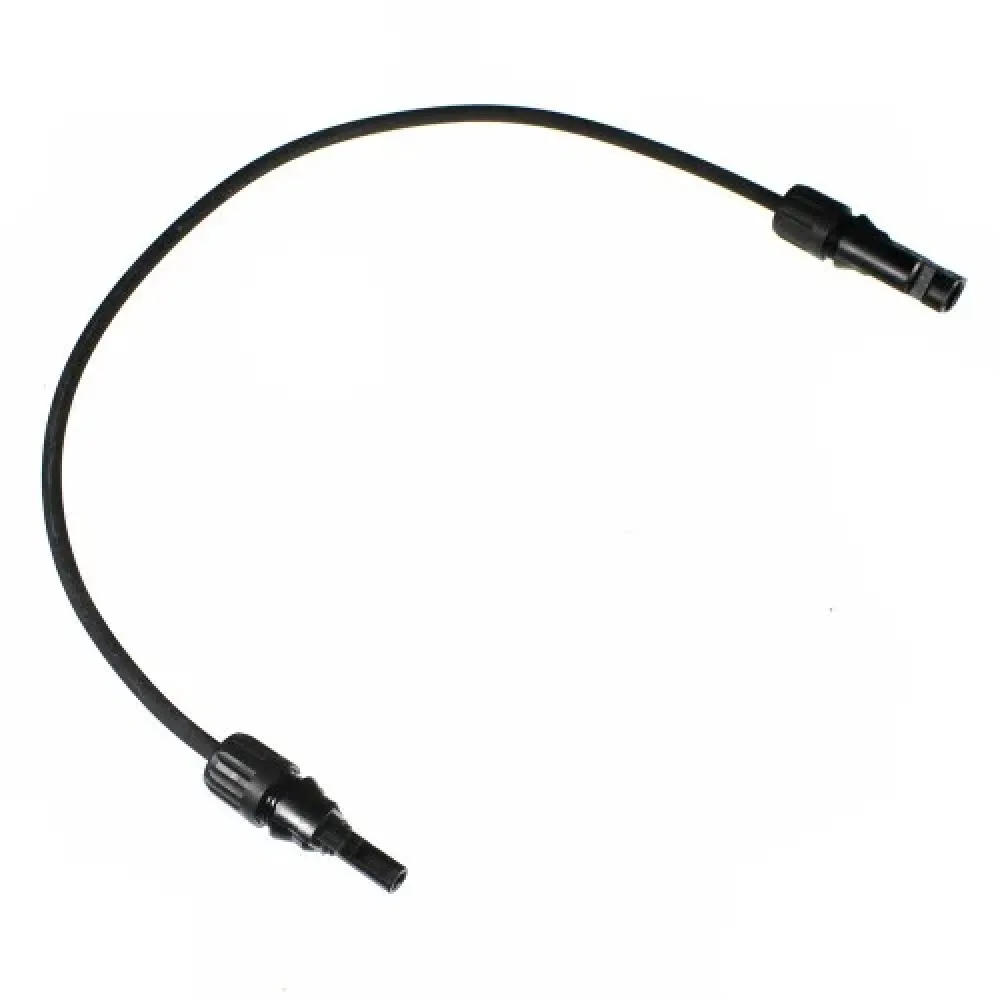

Das 1,5m MC4 Verlängerungskabel von Offgridtec überbrückt die Distanz, die ein Modulkabel nicht schafft: eine einzelne Ader mit 6 mm² Querschnitt, an einem Ende ein MC4-Stecker, am anderen eine MC4-Buchse. Damit lässt es sich ohne Werkzeug zwischen zwei bestehende MC4-Verbindungen stecken und verlängert Plus- oder Minusleitung um genau 1,5 m.
Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern: Die Steckverbinder sind Originale von Stäubli (früher Multi-Contact), gecrimpt mit Spezialwerkzeug, damit die Verbindung zugfest bleibt und der Witterung über Jahre standhält.
Das Kabel selbst ist ein strahlenvernetztes Solarkabel für 1000 V, UV-beständig und für den dauerhaften Einsatz im Freien gebaut. Mit 6 mm² ist der Spannungsfall auch bei Wohnmobil- und Inselanlagen mit 12 V vernachlässigbar: Bei 10 A über 1,5 m sind es rechnerisch 0.09 V, also 0.7 %.
Für wen dieses Kabel gedacht ist
- Wohnmobil- und Kastenwagenausbauer, bei denen die Modulkabel nicht bis zur Dachdurchführung reichen
- Betreiber mehrerer Module auf verschiedenen Dachseiten, die mit Verlängerungen zur gemeinsamen Zusammenführung kommen
- Gartenanlagen, Berg- und Wochenendhütten, bei denen zwischen Modul und Laderegler oder Powerstation ein Stück fehlt
- Alle, die keine Crimpzange besitzen und trotzdem eine fachgerechte, wasserdichte Verbindung wollen
Ein einzelnes Kabel verlängert eine Ader. Für Plus und Minus werden zwei Stück benötigt. Andere Längen der gleichen Bauart gibt es im Shop mit 2 m, 3 m, 5 m und 10 m; für das 5-m-Paar in Rot und Schwarz steht ein eigener Artikel bereit.
Technische Daten
| Hersteller-Teilenummer | 8-01-005815 |
| Kabellänge | 1,5 m |
| Leiterquerschnitt | 6 mm² Kupfer, feindrähtig |
| Bauart | einadrig, 1 Kabel = 1 Leitung |
| Bestückung | 1x MC4-Stecker (männlich) + 1x MC4-Buchse (weiblich) |
| Steckverbinder | Original Stäubli MC4, 1000 V, 30 A |
| Kabeltyp | strahlenvernetztes Solarkabel, doppelt isoliert |
| Maximale Spannung | 1000 V DC |
| Schutzart gesteckt | IP67 (ungesteckt IP2X) |
| Temperaturbereich | -40 °C bis +90 °C |
| UV-Beständigkeit | ja, für Dauer-Außeneinsatz |
| Fertigung | Offgridtec-Manufaktur, Niederbayern |
| Farbe | schwarz |
| EAN | 4250983248593 |
Spannungsfall über 1,5 m bei 12 V
Die folgenden Werte gelten für Hin- und Rückleiter mit je 6 mm² über 1,5 m, also für zwei dieser Kabel als Plus- und Minusleitung:
| 5 A (ca. 60 W bei 12 V) | 0.04 V Spannungsfall = 0.4 % |
| 10 A (ca. 120 W bei 12 V) | 0.09 V Spannungsfall = 0.7 % |
| 15 A (ca. 180 W bei 12 V) | 0.13 V Spannungsfall = 1.1 % |
| 20 A (ca. 240 W bei 12 V) | 0.18 V Spannungsfall = 1.5 % |
Als Faustregel gelten bis 1 % Verlust als unkritisch, bis 3 % als akzeptabel. Bei 24 V halbiert sich der Prozentwert.
Einsatzmöglichkeiten
- Verlängerung eines Modulkabels: Stecker in die Modulbuchse, Buchse an das weiterführende Kabel – fertig.
- Parallelschaltung mit Y-Verteiler: Module auf zwei Dachseiten werden mit Verlängerungen zum C4-Y-Verteiler geführt.
- Reihenschaltung über Abstand: Plus des einen Moduls zum Minus des nächsten, wenn die Module nicht direkt nebeneinander liegen.
- Vorbereitung für spätere Erweiterung: Das Kabel bleibt gesteckt, die Buchse ist mit einer Schutzkappe verschließbar.
MC4 richtig stecken und trennen
MC4-Verbinder rasten hörbar ein und sind dann wasserdicht. Zum Trennen braucht es den MC4-Entriegelungsschlüssel oder einen Schraubendreher an den beiden Rastnasen. Wichtig: nie unter Last trennen – erst den Laderegler oder Wechselrichter vom Modul trennen oder das Modul abdecken, dann stecken. Der Lichtbogen bei Gleichstrom kann die Kontakte sonst beschädigen.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Offgridtec MC4 Verlängerungskabel 1,5 m, 6 mm², MC4-Stecker auf MC4-Buchse (8-01-005815)
Nicht enthalten: zweites Kabel für die Rückleitung, Y-Verteiler, MC4-Entriegelungsschlüssel.
Offgridtec gewährt auf dieses Produkt die gesetzliche Gewährleistung. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum MC4 Verlängerungskabel 1,5 m
Ein Kabel verlängert genau eine Ader. Wenn sowohl die Plus- als auch die Minusleitung 1,5 m länger werden sollen, bestellen Sie zwei Stück. Für viele Wohnmobil-Installationen reicht aber ein Kabel, weil nur eine Ader den längeren Weg nimmt.
Es passt an alle Module mit echten MC4-Steckverbindern, und das sind heute nahezu alle Module ab 50 W. Ältere Module mit MC3- oder Tyco-Steckern brauchen einen Adapter. Auf der anderen Seite nimmt die Buchse jeden MC4-Stecker auf, auch Y-Verteiler und Verbindungskabel anderer Hersteller.
Bei 10 A, also rund 120 W bei 12 V, verliert das Kabel mit 6 mm² rechnerisch 0.09 V, das sind 0.7 %. Das ist unkritisch. Erst bei 20 A und mehr wird es spürbar; dann lohnt es sich, die Gesamtstrecke aus Modulkabel und Verlängerung zu prüfen.
Nein. MC4-Verbinder dürfen nicht unter Last getrennt werden, weil Gleichstrom einen Lichtbogen zieht, der die Kontakte beschädigt. Trennen Sie zuerst den Laderegler oder Wechselrichter oder decken Sie das Modul ab. Zum Entriegeln der Rastnasen brauchen Sie den MC4-Schlüssel oder einen schmalen Schraubendreher.
Ja. Die gleiche Bauart mit MC4-Stecker und Buchse gibt es im Shop in 1 m, 1,5 m, 2 m, 3 m, 5 m und 10 m. Für eine komplette Plus-Minus-Verlängerung über 5 m gibt es zusätzlich das rot-schwarze Kabelpaar als eigenen Artikel.
