2x 5m MC4 zu MC4 Verbindungskabel 6mm² – das rot-schwarze Paar für Plus und Minus

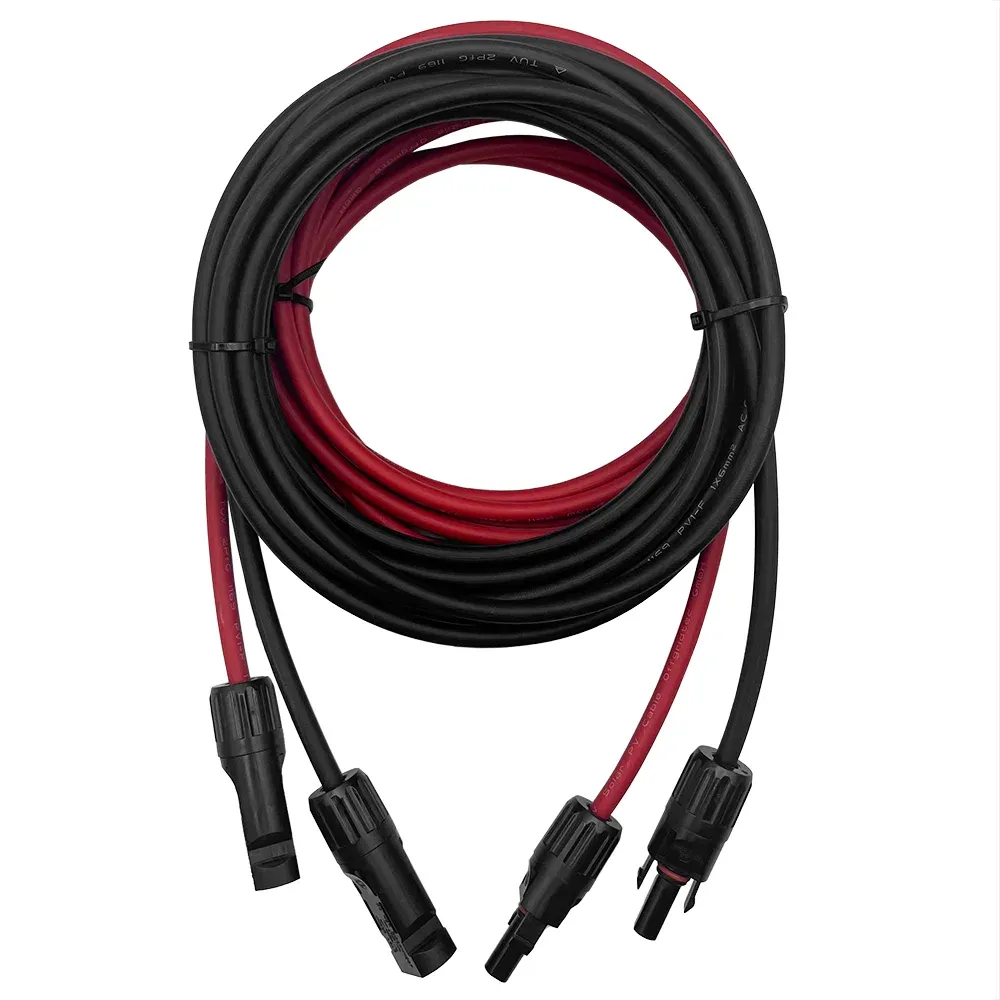

Dieses Kabelpaar verlängert Plus- und Minusleitung einer Solaranlage in einem Zug um 5 m: zwei Solarkabel mit je 6 mm², eines rot, eines schwarz, jeweils mit MC4-Stecker auf der einen und MC4-Buchse auf der anderen Seite. Die Farbkennzeichnung verhindert Verwechslungen zwischen Plus und Minus, wenn die Kabel im Fahrzeug oder unter dem Dach verlegt sind.
Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern: Die Steckverbinder sind Originale von Stäubli (früher Multi-Contact), gecrimpt mit Spezialwerkzeug, damit die Verbindung zugfest bleibt und der Witterung über Jahre standhält.
Die strahlenvernetzten Solarkabel sind für 1000 V ausgelegt, UV-beständig und für Jahrzehnte im Freien gedacht. Der Spannungsfall bleibt mit 6 mm² klein: Bei 10 A über die 5 m lange Hin- und Rückleitung sind es 0.29 V oder 2.4 % bei 12 V.
Für wen dieses Kabelpaar gedacht ist
- Wohnmobil- und Kastenwagenausbauer, die Plus und Minus vom Dach bis zum Laderegler in einem Rutsch verlängern wollen
- Powerstation-Nutzer, deren Modul weiter von der Station entfernt steht als das Modulkabel reicht
- Gartenhäuser und Inselanlagen mit Modul auf dem Dach und Technik im Innenraum
- Installateure, die Rot und Schwarz für eine eindeutige Kennzeichnung bevorzugen
Wer nur eine Ader verlängern muss, findet die einadrigen MC4-Verlängerungskabel in 1 m bis 10 m im Shop. Wer eine 2x5m-Leitung mit offenen Enden zum Laderegler sucht, greift zum 2x 5m 6mm² Profi-Verbindungskabel.
Technische Daten
| Hersteller-Teilenummer | 8-01-017740-005 |
| Kabellänge | 2x 5 m |
| Leiterquerschnitt | 6 mm² je Ader, Kupfer feindrähtig |
| Bauart | 2 einzelne Kabel, rot und schwarz |
| Bestückung | je Kabel 1x MC4-Stecker + 1x MC4-Buchse |

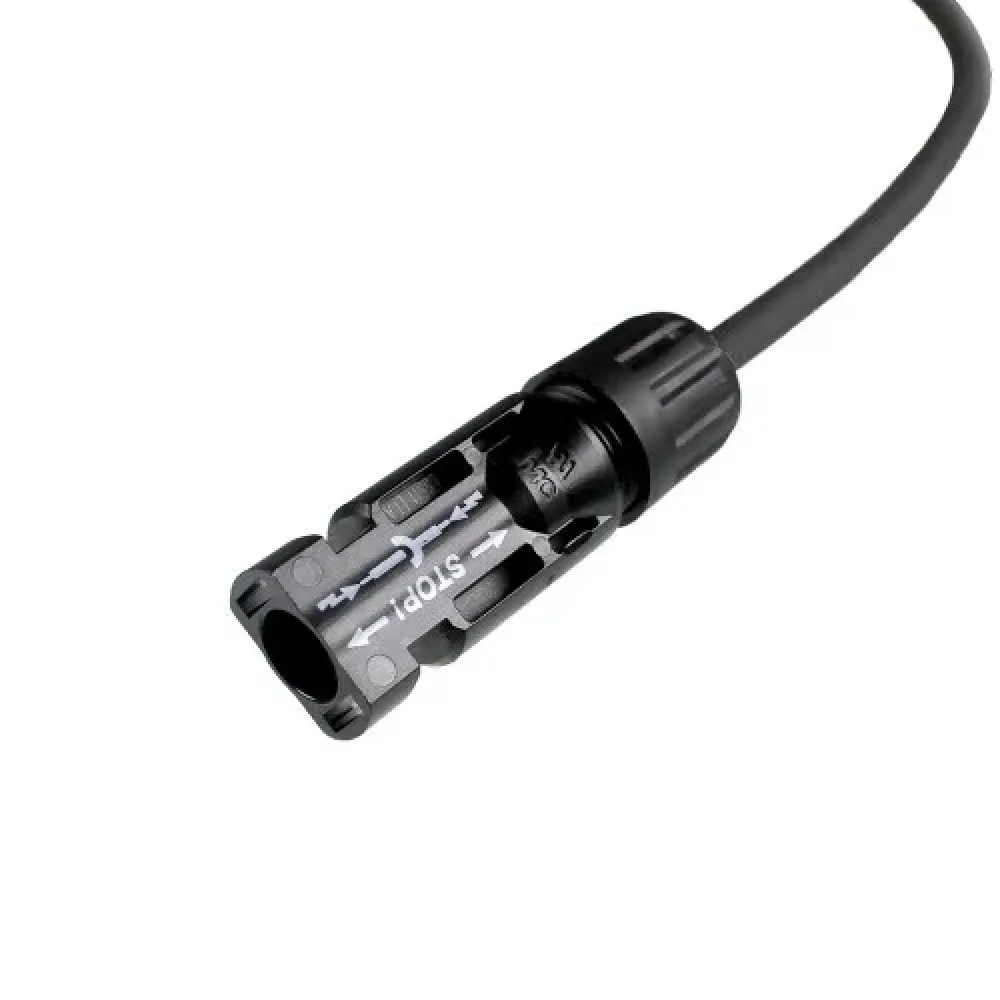

| Steckverbinder | Original Stäubli MC4, 1000 V, 30 A |
| Kabeltyp | strahlenvernetztes Solarkabel, doppelt isoliert |
| Maximale Spannung | 1000 V DC |
| Schutzart gesteckt | IP67 (ungesteckt IP2X) |
| Temperaturbereich | -40 °C bis +90 °C |
| UV-Beständigkeit | ja |
| Fertigung | Offgridtec-Manufaktur, Niederbayern |
| EAN | 4262440564474 |
Spannungsfall über 5 m bei 12 V
| 5 A (ca. 60 W bei 12 V) | 0.15 V Spannungsfall = 1.2 % |
| 10 A (ca. 120 W bei 12 V) | 0.29 V Spannungsfall = 2.4 % |
| 15 A (ca. 180 W bei 12 V) | 0.44 V Spannungsfall = 3.6 % |
| 20 A (ca. 240 W bei 12 V) | 0.58 V Spannungsfall = 4.9 % |
Die Werte gelten für das komplette Paar als Hin- und Rückleiter. Bei 24-V-Anlagen halbiert sich der Prozentwert, bei 48 V viertelt er sich.
Einsatzmöglichkeiten
- Dach zum Laderegler im Wohnmobil: Beide Adern durch die Dachdurchführung, dann per MC4 an ein Verbindungskabel mit offenen Enden.
- Modul zur Powerstation: Verlängerung zwischen Modul und dem MC4- oder XT60-Solareingang einer großen Powerstation.
- Strang-Verlängerung: Nach dem letzten Modul einer Reihenschaltung weiter zur Anlagentechnik.
- Y-Verteiler-Zuleitung: Zusammengeführte Module über das Paar zur Technik führen.
Warum rot und schwarz?
Bei Gleichstrom ist die Polarität entscheidend: Ein vertauschter Anschluss am Laderegler kann dessen Elektronik zerstören. Mit rotem Plus- und schwarzem Minuskabel ist die Zuordnung auch nach Jahren auf einen Blick klar – besonders dort, wo mehrere Leitungen parallel laufen.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Offgridtec MC4 Verlängerungskabel 5 m, 6 mm², rot
- 1x Offgridtec MC4 Verlängerungskabel 5 m, 6 mm², schwarz
Nicht enthalten: MC4-Entriegelungsschlüssel, Y-Verteiler, Dachdurchführung.
Offgridtec gewährt auf dieses Produkt die gesetzliche Gewährleistung. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum 2x 5m MC4 Kabelpaar
Es sind zwei getrennte Kabel, eines rot, eines schwarz, jeweils 5 m lang mit MC4-Stecker und MC4-Buchse. Sie lassen sich getrennt verlegen, etwa links und rechts an einer Dachdurchführung vorbei, und ergeben zusammen die Verlängerung für Plus und Minus.
Nur, wenn der Laderegler MC4-Eingänge hat, wie viele Powerstations und einige Laderegler mit MC4-Eingang. Laderegler mit Schraubklemmen brauchen dahinter ein Verbindungskabel mit offenen Enden, zum Beispiel das 2x 5m 6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler aus dem Shop.
Bei 10 A über die 5 m lange Hin- und Rückleitung sind es rechnerisch 0.29 V, also 2.4 %. Selbst bei 20 A bleibt das Paar unter 1 %. Bei 24 V halbiert sich der Prozentwert.
Ja, sofern die Station einen MC4-Solareingang hat oder ein MC4-auf-XT60-Adapter verwendet wird. Die Kabel sind für 1000 V ausgelegt und damit für alle üblichen Modulspannungen geeignet.
Nein. Gleichstrom zieht beim Trennen einen Lichtbogen, der die Kontakte beschädigt. Decken Sie das Modul ab oder trennen Sie zuerst die Anlagentechnik. Zum Entriegeln der Rastnasen brauchen Sie einen MC4-Schlüssel oder einen schmalen Schraubendreher.
