Victron EasySolar 24/1600/40-16 All-In-One Komplettlösung 24V MPPT

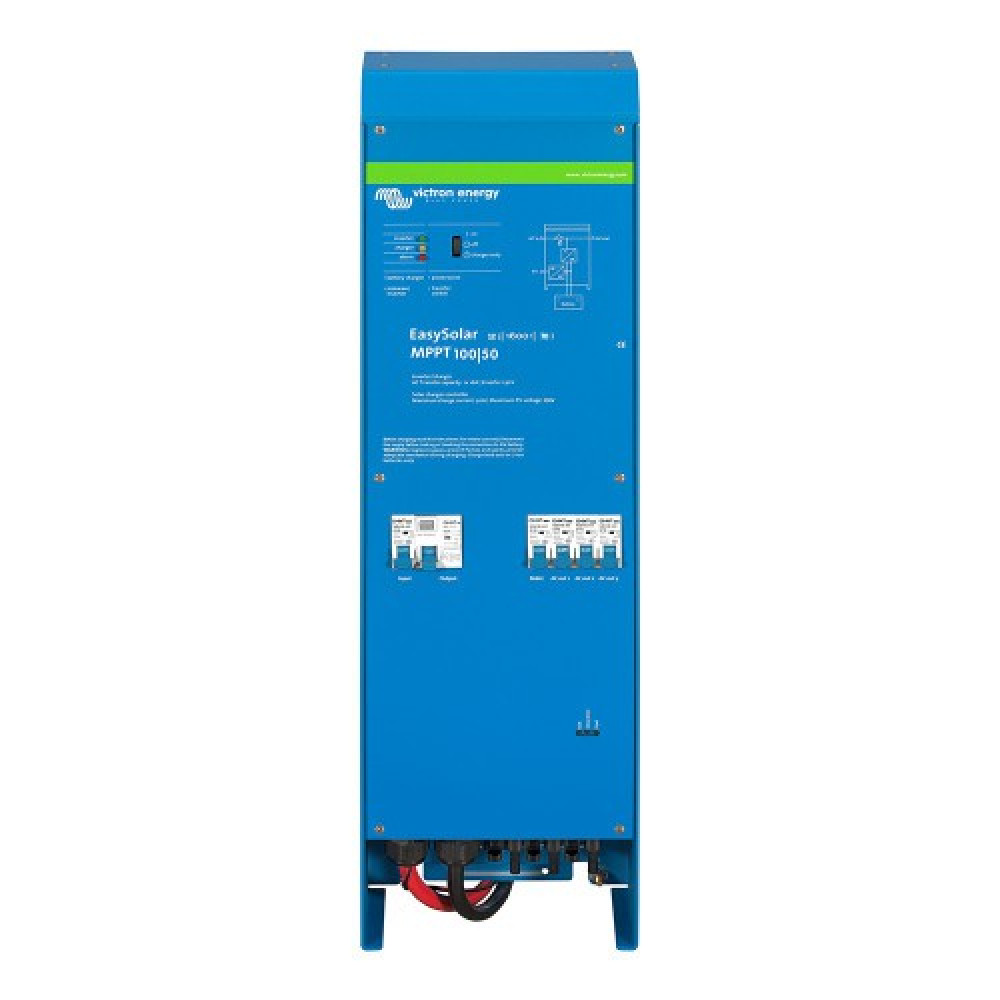

Victron Energy EasySolar 24/1600/40-16 Komplettlösung

MPPT-Laderegler, Wechselrichter, Batterieladegerät und Netztrennschalter in einem Gerät!

Der Victron Energy EasySolar (MPN CEP241621010) 24/1600/40-16 MPPT 100/50 ist eine High-End Stand-Alone Solarlösung welche gleich vier wichtige Komponenten eines guten Solar-Systems in sich vereint: Dazu zählen der MPPT Blue-Solar 100/50, die Wechselrichter/Batterieladegerät Kombi Multiplus 24/1600/40 und um das ganze komfortabel nutzen zu können, eine AC-Stromverteilung mit Fehlerstromschutzschalter und zwei 16A Sicherungen + 10A Sicherungen für insgesamt 4 separate Stromkreise. Die Installation des Victron EasySolar ist einfach und es ist nur wenig Verkabelung nötig, was die Installationskosten auf ein Minimum reduziert.

1. Komponenten des EasySolar 24/1600/40-16

1.1 Der  Mppt Laderegler BlueSolar 100/50 50A 24V

Der Victron MPPT 100/50 (MPN SCC020050200) gehört zur großen Familie der BlueSolar MPPT Laderegler und auch er bietet wie seine großen Geschwister bereits ultraschnelles Powertracking und kann dadurch den Ertrag Ihres Solar-Systems steigern. Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.  Darüber hinaus verfügt der 100/50 über einige weitere innovative Technologien wie den VE.Direct Kommunikationsport.

1.2 Der Multiplus 24/1600/740 Sinus-Wechselrichter + Batteriegerät

Der Multiplus C 24/1600/40 von Victron (MPN CMP121620000) ist eine Gerätekombination aus 24V auf 230V Sinus Spannungswandler und Batterie-Ladegerät.  Das fest integrierte Batterieladegerät leistet beachtliche 40A womit auch große Batterien schnell voll geladen werden können wenn Land-/Netzstrom zur Verfügung steht. Zusätzlich verfügt es über einen zweiten Batterieausgang mit 4A Ladestrom für die Erghaltung der Starterbatterie (mobiler Bereich) Der im Multiplus verbaute 24V  auf 230V Sinus Wechselrichter bringt eine beachtliche Dauerleistung von 1300W und bewältigt Spitzenströme von bis zu 3000W. Mit der hohen Qualität des AC Stroms müssen Sie bei der Auswahl der Geräte die betrieben werden sollen keinerlei Abstriche machen.

1.3 Der integrierte 16A Netz-Transferschalter

Der im Multiplus verbaute 16A Transferschalter sorgt für maximale Flexibilität. Der EasySolar  24/1600/40-16 ist für zahlreiche Anwendungen im Netz- und Offgrid Bereich einsetzbar aber auch für Wohnmobilbesitzer die Ihre Stromversorgung mit einem hochwertigen System umsetzen wollen. So ist er für USV Lösungen (unterbrechungsfrei Stromversorgung) genauso geeignet wie für  netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht oder andere programmierbare Ereignisse stattgefunden haben.

1.4 Die integrierte Wechselstromverteilung

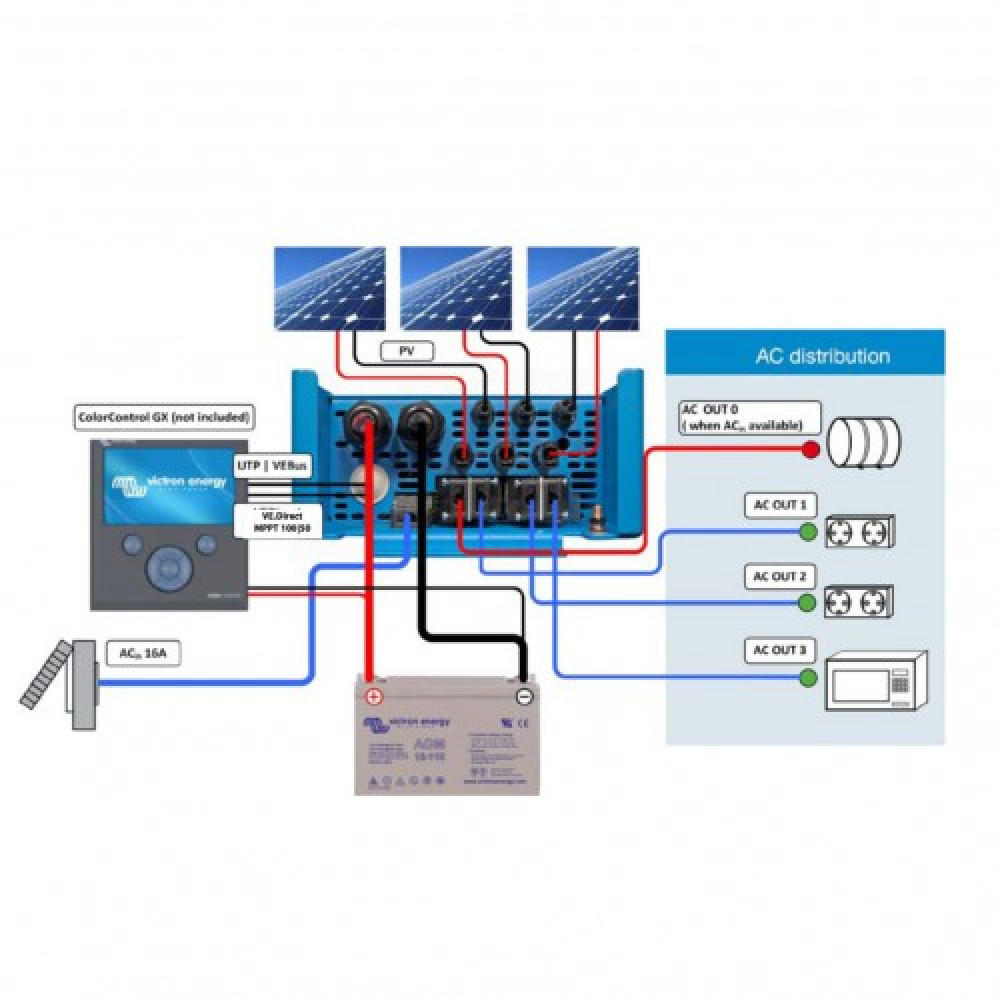

Die Wechselstromverteilung besteht aus einem Fehlerstromschutzschalter (30 mA/16 A) und vier AC- Ausgängen, die durch zwei 10A und zwei 16A Sicherungen abgesichert werden. Ein 16A-Ausgang wird durch den AC-Eingang gesteuert: Er schaltet sich nur dann ein, wenn Wechselstrom zur Verfu¨gung steht.

2. Der VE.Bus Kommunikationsport

Der VE.Bus Kommunikationsport ist überaus leistungsfähig und verbindet den Easy Solar mit zahlreichen weiteren Komponenten von Victron wie den Global Remote GSM für weltweite Fernbedienung oder den System Monitor Color Control GX mit Farbdisplay.
Daneben stehen für den VE.Bus zahlreiche kostenlose Software-Programme zur Einrichtung und Steuerung von VE.Bus Geräten zur Verfügung. (siehe Downloadbereich)

3. technische Merkmale im Überblick

• 1300W Dauerleistung und 3000W Spitzenleistung, für 24V Batteriespannung
• Gerätekombination aus Wechselrichter mit Transfer-Switch und 40A Batterieladegerät
• liefert reinste 230V Sinusspannung und eine saubere 50Hz Frequenz
• VE.Bus Kommunikationsport sorgt für umfangreiche Möglichkeiten der Vernetzung, Systemintegration, Konfiguration und Kontrolle der Multiplus Geräte von Victron.
• PowerControl Funktion ermöglicht das Arbeiten mit begrenzter Generatorleistung so wie eingeschränktem Land- oder Netzstrom
• PowerAssist Funktion ermöglicht  “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung im Bedarfsfall
• als USV Lösung zur unterbrechungsfreien Stromversorgung einsetzbar
• für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht oder andere
• programmierbare Ereignisse stattgefunden haben
• kompatibel mit zahlreichen Victron Steuer- und Anzeigepanels
• programmierbares Relais am Wechselrichter
• integrierter Batterie-Temperatur-Fühler am Wechselrichter für Temperaturausgleich des Batterieladers
• PV-Anschluss über Drei Phasen-Betrieb mit baugleichen MultiPlus Wechselrichtern möglich
• ultraschneller MPP-Tracker der neusten Generation sorgt für bestmöglichen Ertrag auch bei bedecktem Himmel
• automatische Erkennung der MPP Spannung bei Teilverschattung sorgt für eine weitere Ertragsverbesserung gegenüber "einfacher" MPPT Laderegler
• hoher Gesamtwirkungsgrad von 94%
• voll programmierbare Lade-Algorithmen die später manuell über einen Schalter am Gehäuse aktiviert und umgeschalten werden
• Nennladestrom 50A, 100V maximale PV-Leerlaufspannung
• 1400W maximale PV Leistung bei 24V
• integrierter Schutz vor Batterieverpolung
• mehrstufiger und adaptiver Lade-Algorithmus
• integrierter Temperatursensor gleicht Erhaltungs- und Konstantladespannung nach Temperatur aus
• komplette AC-Distribution mit 2x 16A Sicherungen, 2x 10A Sicherung und einen Fehlerstromschutzschalter machen den EasySolar sehr sicher
• geeignet für alle gängigen Batterie-Typen und Lithium Batterien
• Tag/Nacht-Zeitsteuerung und Licht-Dimmer Funktionen

Lieferumfang
1x Victron Energy EasySolar (CEP241621010) 24/1600/40-16 MPPT 100/50
1x Bedienungsanleitung (Deutsch, English, Spanisch, Französisch, Niederländisch)
