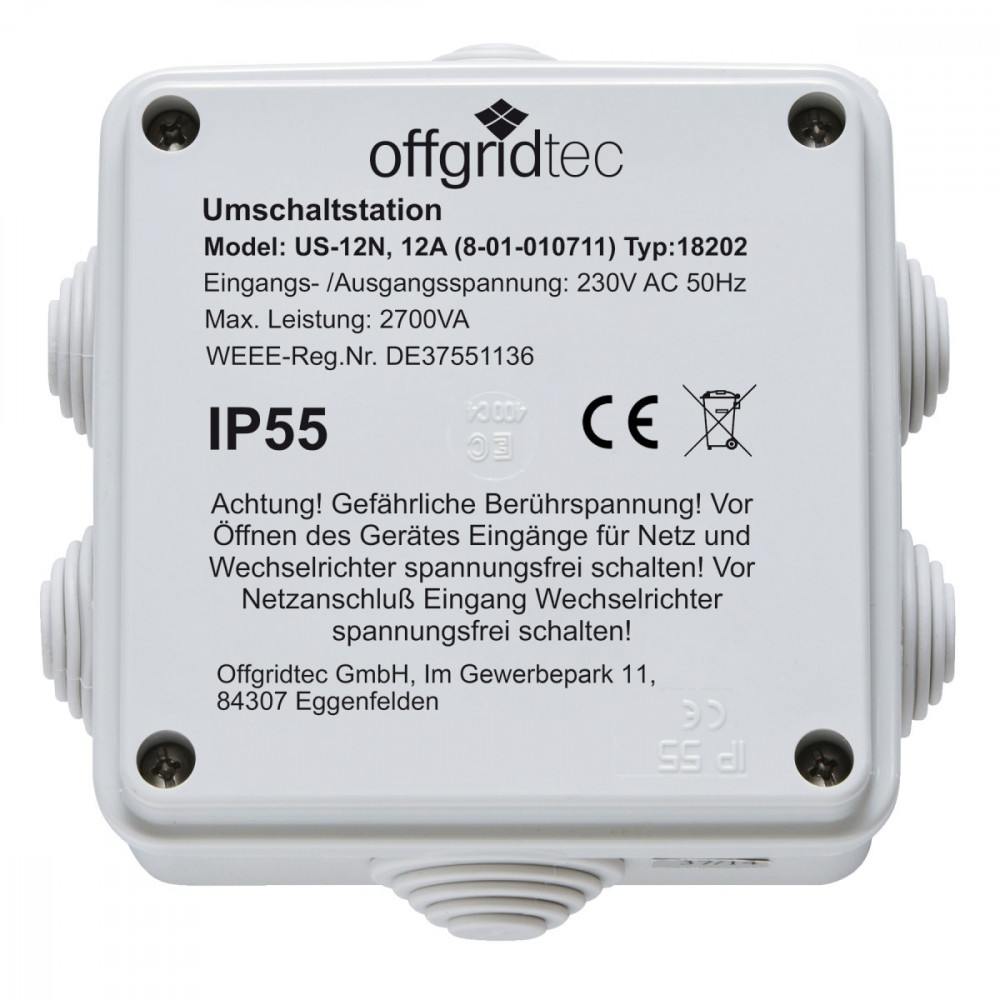

Netzumschaltung - Netzvorrangschaltung für Sinus Wechselrichter USV
Umschaltstationen ermöglichen es Ihnen, unterbrechungsfrei 230V Verbraucher aus zwei unterschiedlichen Spannungsquellen zu bedienen. Typischerweise handelt es sich hier um einen Wechselricheter und. das öffentliche Stromnetz
Mit der Prioritätenschaltung können Sie bestimmen, welche Stromquelle bevorzugt genutzt werden soll – fällt diese Spannungsquelle weg, wird unterbrechungsfrei auf die Ersatzstromquelle umgeschaltet.
Die Verwendung hochwertigster Relais garantiert einerseits eine besonders präzise Umschaltschwelle, andererseits ist ihr Wechselrichter optimal vor Rückeinspeisung von Fremdspannung geschützt.
Einsatzempfehlungen
- Solar-Inselanlagen
- Service- und Nutzfahrzeuge
- Wohnmobile und Caravans
- Segelboote und andere Wasserfahrzeuge
Technische Daten
- Eingangsspannung: 230VAC, 50/60Hz
- Eingangsstrom (max.): 12A
- Ausgangsspannung: 230VAC, 50/60Hz
- Leistung (max.): 2700VA
- Umschaltzeit: 1-2 Sekundenli>
- Sicherung: F 15A / 250V
- Schutz: Überlast, Kurzschluss
- Gehäuse: Kunststoff
- Schutzart: IP55
- Eingänge: Schraubklemmen
- Abmessungen: (LxBxH): 120 x 120 x 58mm
- Gewicht: 250g

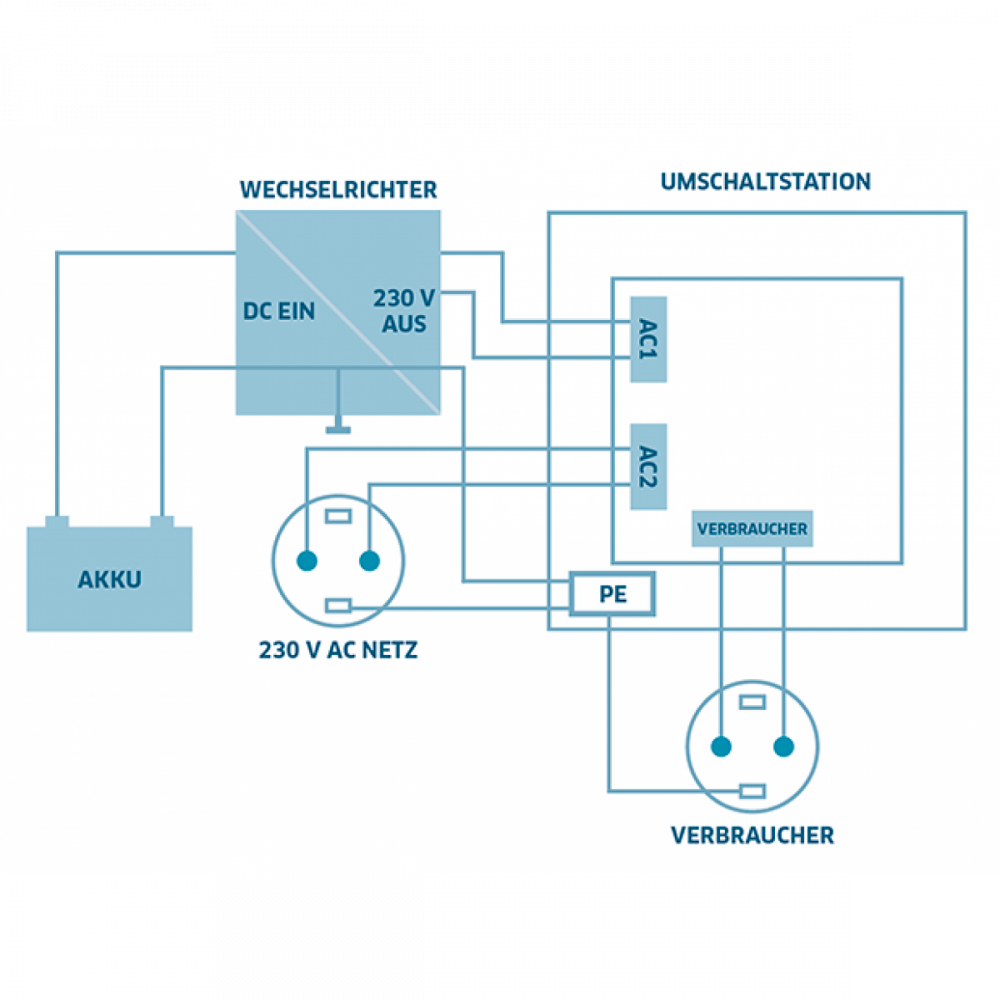

Anwendungsbeispiel 1 – Netz-Vorrangschaltung
- Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden
- D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
- Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu

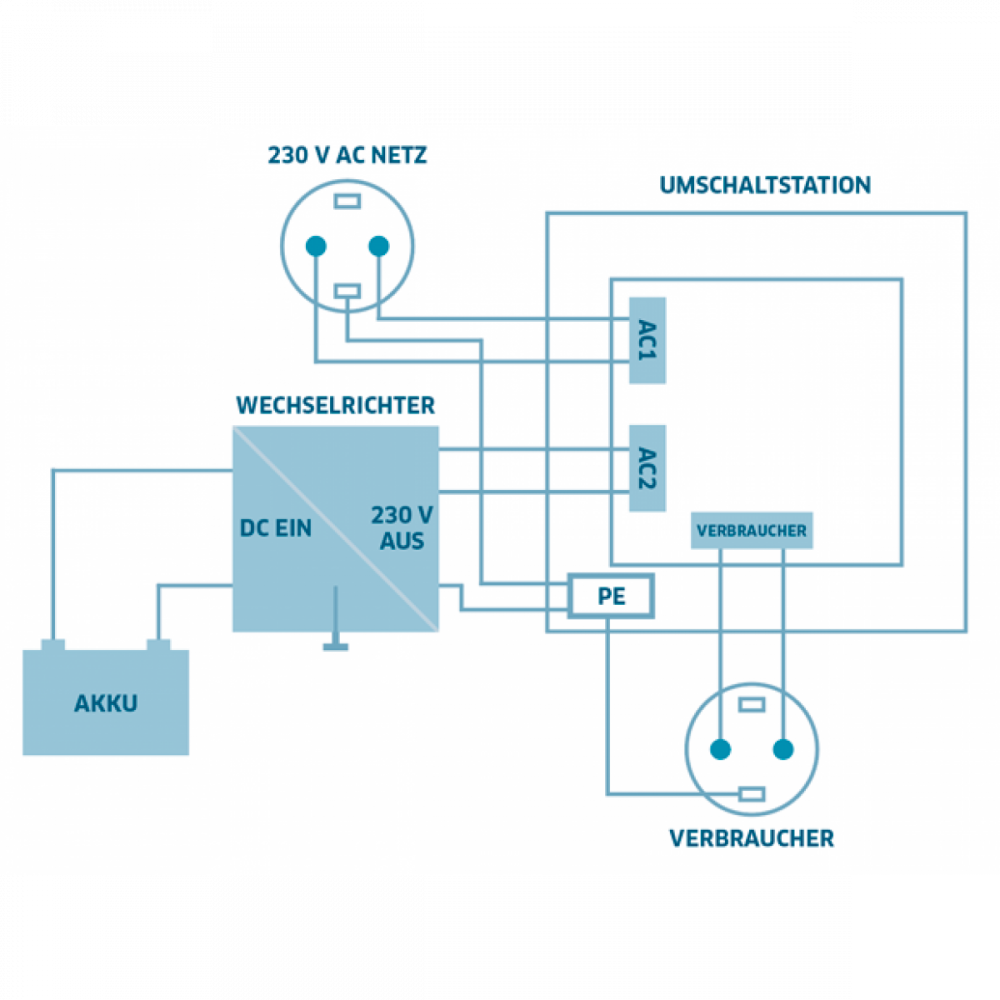

Anwendungsbeispiel 2 – Wechselrichter-Vorrangschaltung
- Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden
- D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar- Inselsystemen)
- Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet
Lieferumfang:
1x Umschaltstation, Erdungsklemme, Bedienungsanleitung, DE, GB, FR, NL
