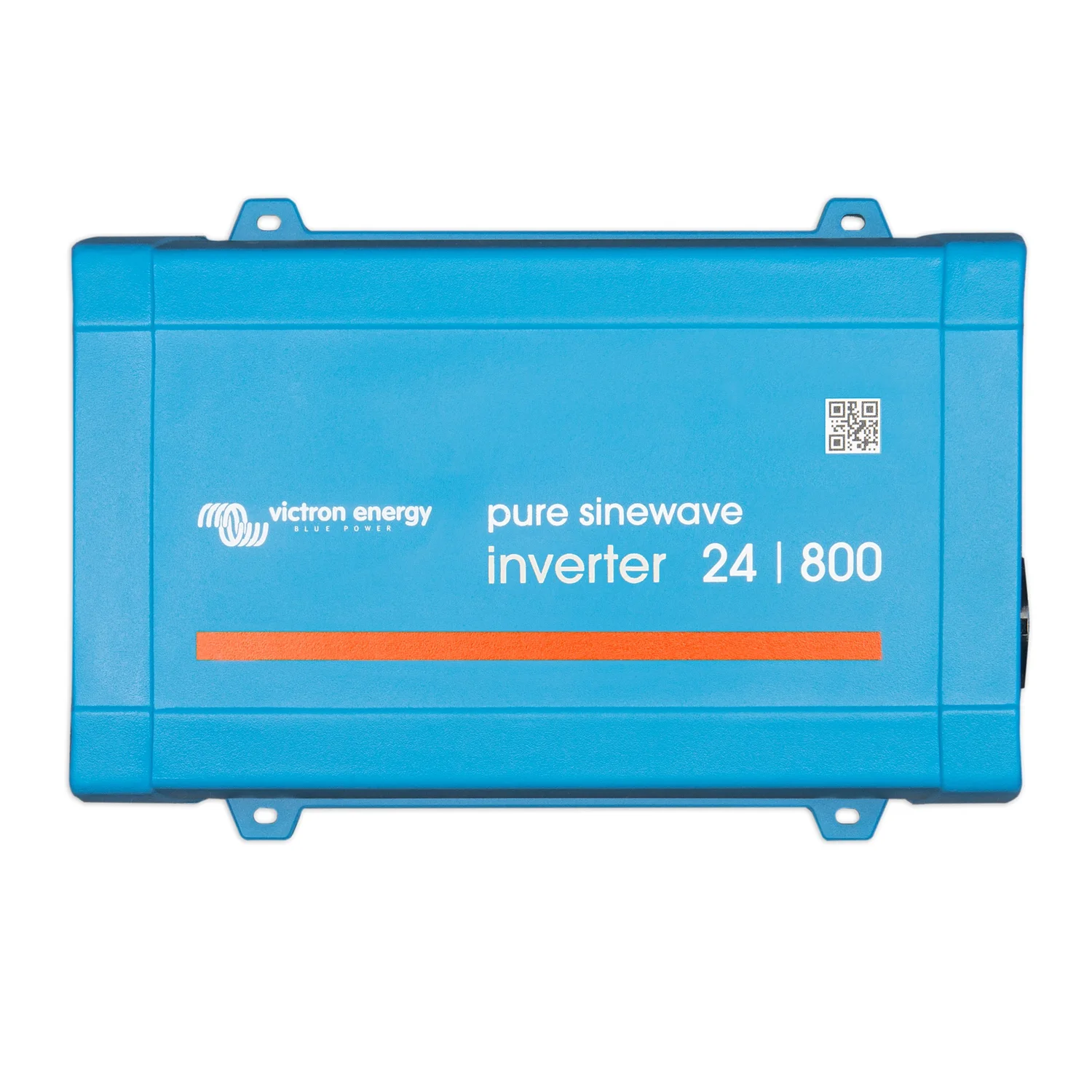

Victron Phoenix 24/800 VE.Direct IEC – reiner Sinus mit 800 W aus 24 V
Der Phoenix 24/800 VE.Direct (MPN PIN241801100) wandelt 24 V Gleichspannung in eine reine 230-V-Sinusspannung mit 800 W Dauerleistung bei 25 °C und 650 W bei 40 °C. Kurzzeitig liefert er 900 W / 1 h für Anlaufströme und 1600 W / 15 s Spitze. Die Ringkerntransformator-Topologie ist kurzschlussfest, temperaturgeschützt und seit Jahren in Booten, Wohnmobilen und Inselanlagen bewährt.
Mit 90 % maximalem Wirkungsgrad und nur 8 W Leerlaufaufnahme geht wenig Batterieenergie verloren. Im ECO-Modus sinkt der Eigenverbrauch auf 2 W: Der Wechselrichter schläft, prüft alle 2,5 Sekunden, ob ein Verbraucher eingeschaltet wurde, und fährt dann sofort hoch. Der Schwellwert ist über die VictronConnect-App einstellbar.

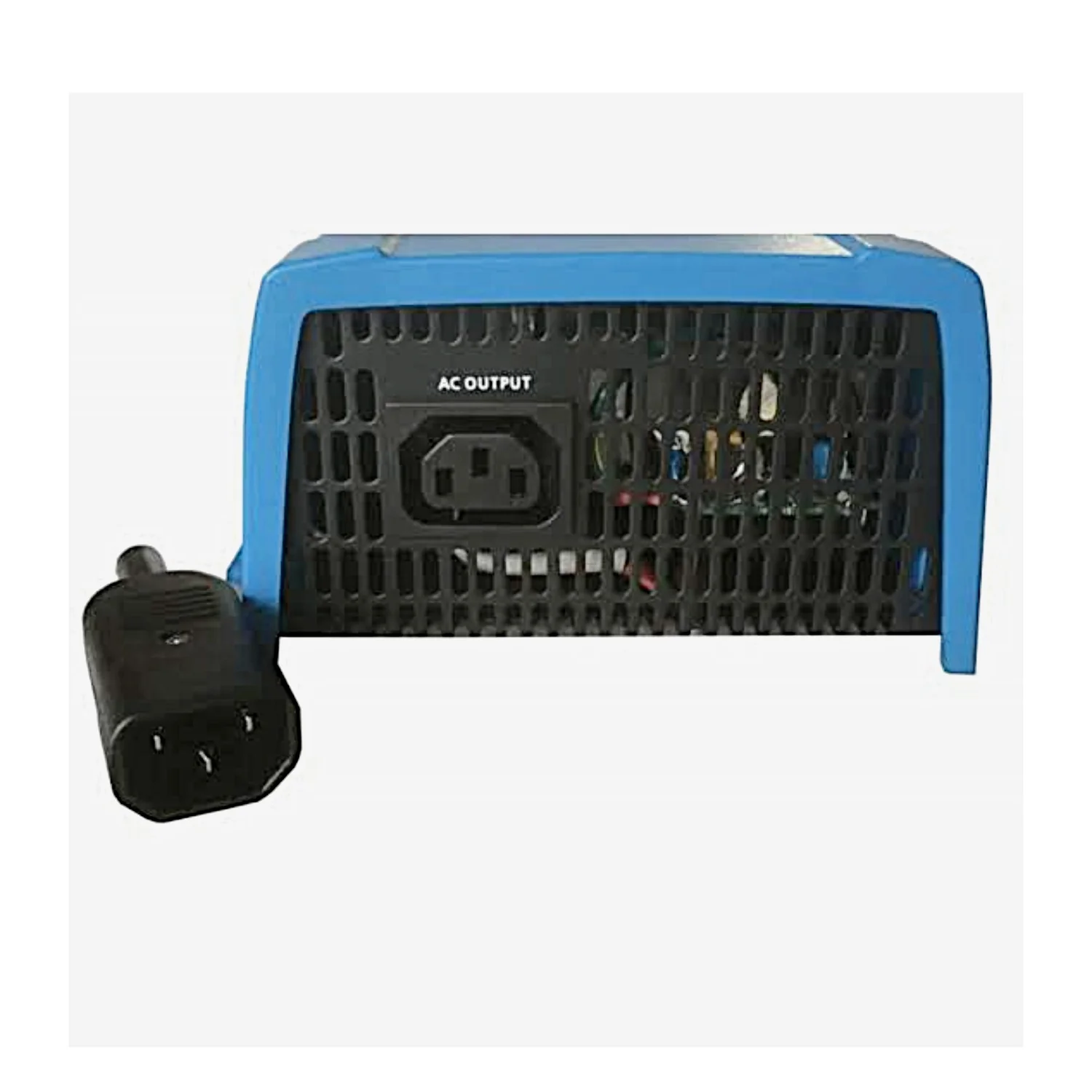

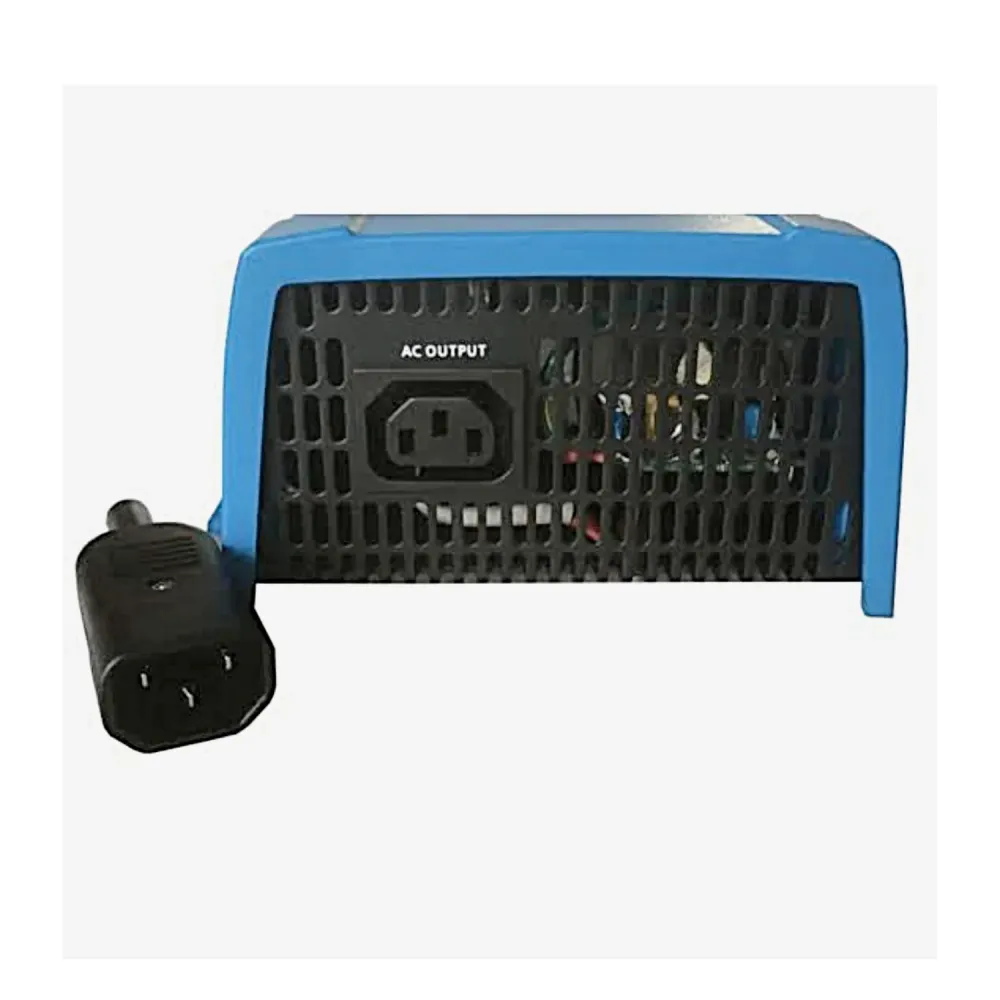

Die IEC-320-Buchse (C14) ist die richtige Wahl für feste Einbauten: Der mitgelieferte IEC-Stecker wird mit der Bordverkabelung verbunden, sodass die 230-V-Leitung nicht offen an einer Steckdose hängt, sondern sauber zu den Steckdosen des Aufbaus führt. Wer stattdessen direkt ein Gerät anstecken will, wählt die Schuko-Variante.

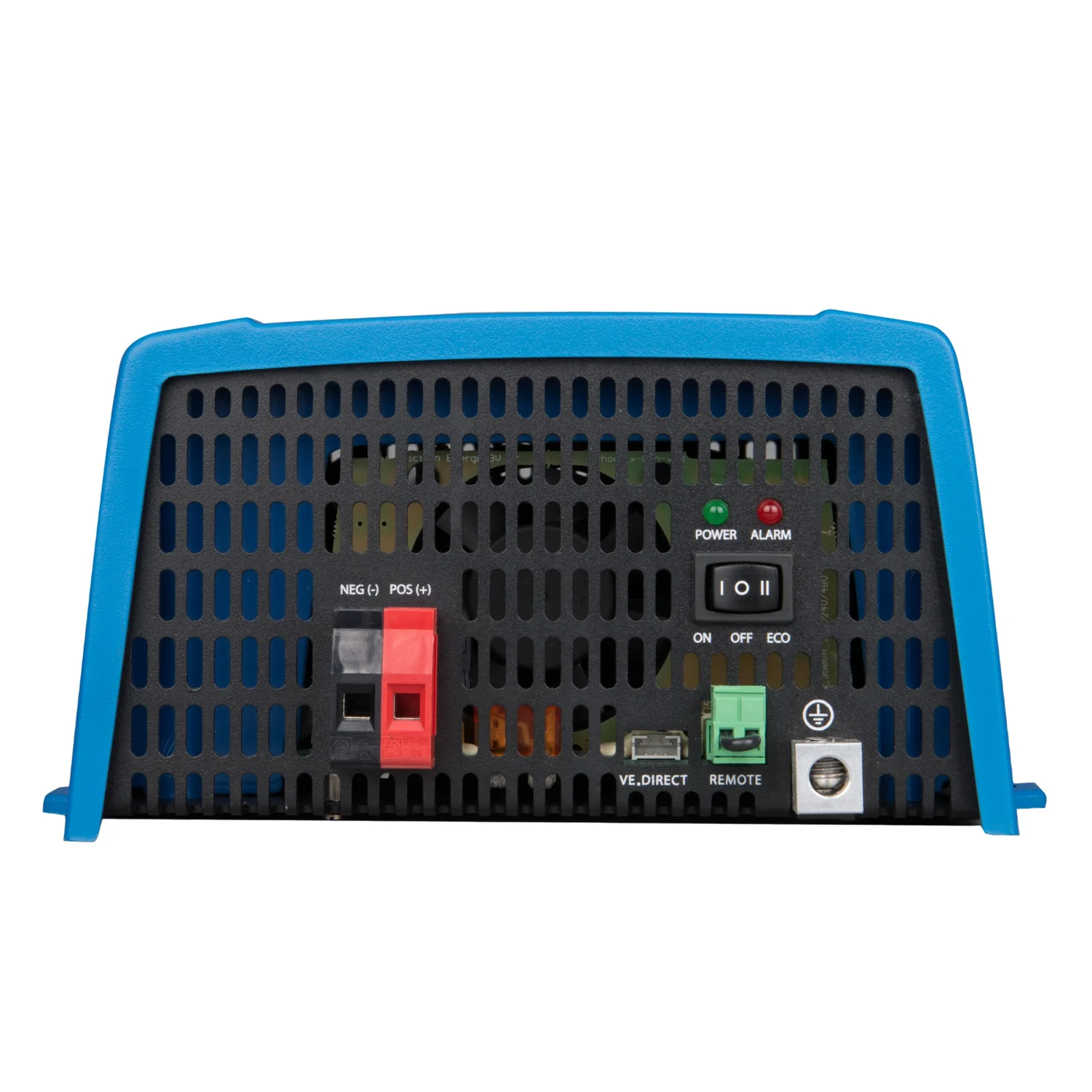

Über den VE.Direct-Anschluss lässt sich das Gerät mit dem VE.Direct-Bluetooth-Smart-Dongle oder einem GX-Gerät verbinden. In der App werden Ausgangsspannung (210 bis 245 V), Frequenz, Unterspannungsabschaltung, Neustartschwelle, ECO-Modus und das dynamische lastabhängige Abschalten konfiguriert. Ein Fern-Ein/Aus-Anschluss ist eingebaut.
Für wen dieser Wechselrichter gedacht ist
- Wohnmobil und Kastenwagen mit 24V-Aufbaubatterie: Kühlschrank, Kreissäge klein, Wasserkocher 800 W unterwegs ohne Landstrom
- Boote: Sinusausgang für Elektronik, Ladegeräte und Unterhaltung, Aluminium-Stahl-Gehäuse IP21 für den Innenraum
- Garten- und Berghütten mit Inselanlage: Laderegler lädt die 24V-Batterie, der Phoenix stellt 230 V bereit
- Werkstattwagen und Messfahrzeuge: saubere Sinusspannung für Messtechnik und Notebooks
Dasselbe Gerät gibt es im Shop auch mit Schuko-Steckdose als Phoenix 24/800 VE.Direct. Andere Leistungsklassen derselben Reihe: 250, 375, 500, 800, 1200 und 1600 VA in 12 V, 24 V und 48 V.
Technische Daten
| Hersteller-Teilenummer (MPN) | PIN241801100 |
| Batteriespannung | 24 V |
| Eingangsspannungsbereich | 18,4 – 34 V |
| Abschalten bei Unterspannung (einstellbar) | 18,6 V |
| Neustart nach Unterspannung (einstellbar) | 21,8 V |
| Erkennung Batterie geladen | 28 V |
| Dauerleistung bei 25 °C | 800 W (800 VA) |
| Dauerleistung bei 40 °C | 650 W |
| Zeitlich begrenzte Leistung (Kaltstart) | 900 W / 1 h |
| Spitzenleistung | 1600 W / 15 s |
| Ausgangsspannung | 230 V AC ± 3 %, reiner Sinus |
| Frequenz | 50 Hz oder 60 Hz ± 0,1 % |
| Maximaler Wirkungsgrad | 90 % |
| Leerlaufaufnahme | 8 W |
| Leerlaufaufnahme im ECO-Modus | 2 W |
| Steckdose | IEC-320-Buchse (C14), IEC-Stecker mitgeliefert |
| Kommunikation | VE.Direct (Bluetooth per Dongle), Fern-Ein/Aus |
| Schutz | Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung |
| Batterieanschluss | Schraubklemmen, max. 16 mm² |
| Betriebstemperatur | -40 °C bis +65 °C, ab 40 °C Reduzierung 1,25 % je °C |
| Schutzklasse | IP21 |
| Gehäuse | Stahl mit Kunststoffabdeckung, Blau RAL 5012 |
| Abmessungen (H x B x T) | 105 x 216 x 310 mm |
| Gewicht | 5,5 kg |
| Normen | EN-IEC 60335-1, EN-IEC 62109-1, EN 55014-1/-2, IEC 61000-6-1/-2/-3, ECE R10-4 |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076056041 |
Welche Verbraucher laufen daran?
Mit 800 W Dauerleistung betreibt der Phoenix 24/800 zum Beispiel: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W. Nicht geeignet ist er für Kaffeevollautomat, Mikrowelle, Bohrhammer oder Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer. Motoren und Kompressoren brauchen beim Anlauf ein Mehrfaches ihrer Nennleistung – dafür stehen 1600 W / 15 s zur Verfügung.
Batteriestrom und Laufzeit
Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 24 V und durch den Wirkungsgrad. Ein Verbraucher mit 800 W zieht damit rund 37,0 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 2,7 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.
| 50 W Dauerlast | 2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde |
| 100 W Dauerlast | 4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde |
| 300 W Dauerlast | 13,9 A aus der Batterie = 13,9 Ah je Betriebsstunde |
| 500 W Dauerlast | 23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde |
Anschluss und Absicherung
- Kabelquerschnitt: Die Klemmen nehmen bis 16 mm² auf; bei Volllast fließen rund 37,0 A, die Batterieleitung so kurz wie möglich halten.
- Sicherung: Direkt am Batteriepol eine Sicherung passend zum Kabelquerschnitt setzen, z. B. MEGA-Fuse im Sicherungshalter.
- ECO-Modus: In der App aktivieren, wenn der Wechselrichter dauerhaft eingeschaltet bleibt – spart bis zu 6 W Ruhestrom.
- Fern-Ein/Aus: Zweipoliger Anschluss für Schalter oder BMS-Kontakt; alternativ H-Pol an Batterie-Plus oder L-Pol an Minus.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron Energy Phoenix Inverter 24/800 VE.Direct IEC 230 V (PIN241801100)
- 1x IEC-320-Stecker
- 1x Bedienungsanleitung
Nicht enthalten: Batteriekabel, Sicherung, VE.Direct-Bluetooth-Dongle.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum Phoenix 24/800 VE.Direct IEC
Er liefert 800 W dauerhaft bei 25 °C und 900 W / 1 h für Anlaufphasen. Verbraucher mit Motor oder Kompressor brauchen beim Start das Zwei- bis Dreifache ihrer Nennleistung; dafür stehen 1600 W / 15 s zur Verfügung. Geräte über 800 W Dauerleistung gehören an die nächstgrößere Klasse.
Eingeschaltet ohne Last 8 W, im ECO-Modus 2 W. Im ECO-Modus prüft das Gerät alle 2,5 Sekunden, ob ein Verbraucher eingeschaltet wurde. Für Dauerbetrieb im Wohnmobil lohnt sich der ECO-Modus, weil er die Batterie über Nacht spürbar schont.
Das Gerät läuft ohne App mit den Werkseinstellungen. Für Ausgangsspannung, Unterspannungsschwellen, ECO-Modus und Überwachung wird der VE.Direct-Bluetooth-Smart-Dongle oder ein GX-Gerät an den VE.Direct-Anschluss gesteckt; dann ist alles in VictronConnect einstellbar.
Jede 24V-Batterie im Bereich 18,4 – 34 V. Bei Volllast fließen rund 37,0 A, eine 100-Ah-LiFePO4 trägt das etwa 2,7 Stunden. AGM- oder Gel-Batterien sollten nicht tiefer als 50 % entladen werden, entsprechend halbiert sich die Laufzeit.
Die IEC-320-Buchse (C14) ist der Kaltgeräteanschluss. Der mitgelieferte IEC-Stecker wird mit der Bordverkabelung verbunden, damit die 230-V-Leitung fest zu den Steckdosen im Aufbau führt. Für den direkten Anschluss einzelner Geräte ist die Schuko-Variante praktischer.
Nicht mit dem Wechselrichter allein. Dafür gibt es den Filax-Transferschalter von Victron, der in unter 20 Millisekunden umschaltet, oder einen MultiPlus mit eingebautem Transferschalter und Ladegerät.
