600W 12V MPPT Caravan Solaranlage mPremium+ XXL

Solar Wohnmobil-Set 600 Watt 12 Volt mPremium+ XXL Offgridtec

Die Offgridtec mPremium+ Serie ist ein Premium Solar-Set für Caravan und Wohnmobil. Die zu erwartende Tagesleistung (April bis Oktober) liegt bei durchschnittlich 2400Wh/Tag an sonnigen Tagen in Deutschland. Dank des mitgelieferten Victron MPPT-Solarladereglers lassen sich nahezu alle gängigen Batterietypen wie 12V AGM-, Gel oder moderne Lithium problemlos und entsprechend ihrer Bauart mobil aufladen. Das System lässt sich mittels einer kostenlosen App bequem vom Smartphone oder Tablet aus analysieren und sogar konfigurieren.

Wohnmobil-Komplett Set: einfach, bewährt, hochwertig

Das Set enthält alle Komponenten, die Sie brauchen, um Ihre Akkus mobil aufladen zu können. Das besondere an unseren Solaranlagen für Wohnmobile: Wir verwenden ein extra solides Montagesystem, das einfach aufgeklebt werden kann. Das Modul kann jederzeit vom Spoiler abgeschraubt werden, sollten Sie mal an die Fläche unter dem Solarmodul müssen.

Auch bei der Kabeldurchführung ins Innere des Wohnmobils wurde auf besondere Qualität geachtet. Die mitgelieferte Kabeldurchführung wird aus demselben stabilen Material hergestellt wie die Dachspoiler für die Solarmodule und einfach aufgeklebt. Die Verbindung ist absolut wasserdicht und hält viele Jahre.

Lieferumfang der mPremium+ XXL Wohnmobil Solaranlage

3x Offgridtec MONO 200W V2 Solarmodul 30V Black Frame
2x Offgridtec ABS Haltespoiler 590mm schwarz vorgebohrt inkl. Edelstahlschrauben
3x Offgridtec© ABS Verbindungs-Spoiler Schwarz Verbindungsprofile 180mm (je nach Auswahl 2x oder 3x)
2x Offgridtec Abzweigbuchesn Y-Stecker (Paar)
1x Victron Energy SmartSolar MPPT 100/50 Laderegler
1x Offgridtec 1,5m 10mm² Batterieverbindungskabel - mit MIDI-Sicherungshalter
1x 8m Offgridtec Solar-Verbindungskabel 2x6mm²
1x Offgridtec Dachdurchführung 1-fach schwarz für Kabeldurchmesser 13mm-18mm
3x Dekalin 6252412 DEKAsyl MS-5 290 ml schwarz Einzelkartusche Kraftkleber
1x Klebeset Dekalin 6270034 DEKAsyl MS-5 schwarz 290ml Kraftkleber / Dekavator / Wollwischer / Reinigungstuch
1x MIDI Sicherungen 40A/58V
4x 50cm MC4-Verbindungskabel 6mm²

Komponenten dieses Sets:

3× ABS Verbindungs-Spoiler Verbindungsprofile 180mm - schwarz
Diese schwarzen 180mm Verbindungs-Profile aus ABS Kunststoff werden zusammen mit den Eck-Profilen eingesetzt, um 2 oder mehr Solarmodule in einem zusammenhängenden Block zu montieren

3× 200W 30V Solarmodul monokristallin 11-Bus-Bar black frame
Monokristallines 30V Solarmodul 200 Watt mit schwarzem Rahmen und 11-Bus-Bar Technik, ideal für 24V-Systeme, 12V-Systeme mit passendem MPPT-Regler.

3× 59cm Spoiler Solar Dachhalterung schwarz vorgebohrt inkl. Edelstahlschrauben
Dachspoiler-Set 2 x 59cm schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

2× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

1× 50A Victron SmartSolar MPPT Solar Laderegler 100/50 12V 24V

3× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung

4× 50cm MC4 Verlängerungs-Kabel 6mm² mit MC4-Stecker und Buchse
50cm langes  MC4-Verlängerungskabel (Bestückung MC4 Stecker und Buchse ) mit 6mm² Kabelquerschnitt aus strahlenvernetztem Solarkabel für Solarmodule.

1× 1,5m Batteriekabel M8 mit Flachsicherungshalter, 30A Sicherung und Polklemmen
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit 30A Flachsicherung und Polklemmen.

1× Dachdurchführung 1-fach schwarz Kabeldurchmesser 13mm-18mm

Schwarze ABS Kabeldachdurchführung mit einem Eingang für Kabeldurchmesser: 13-18 mm



Alle System-Komponenten im Überblick:

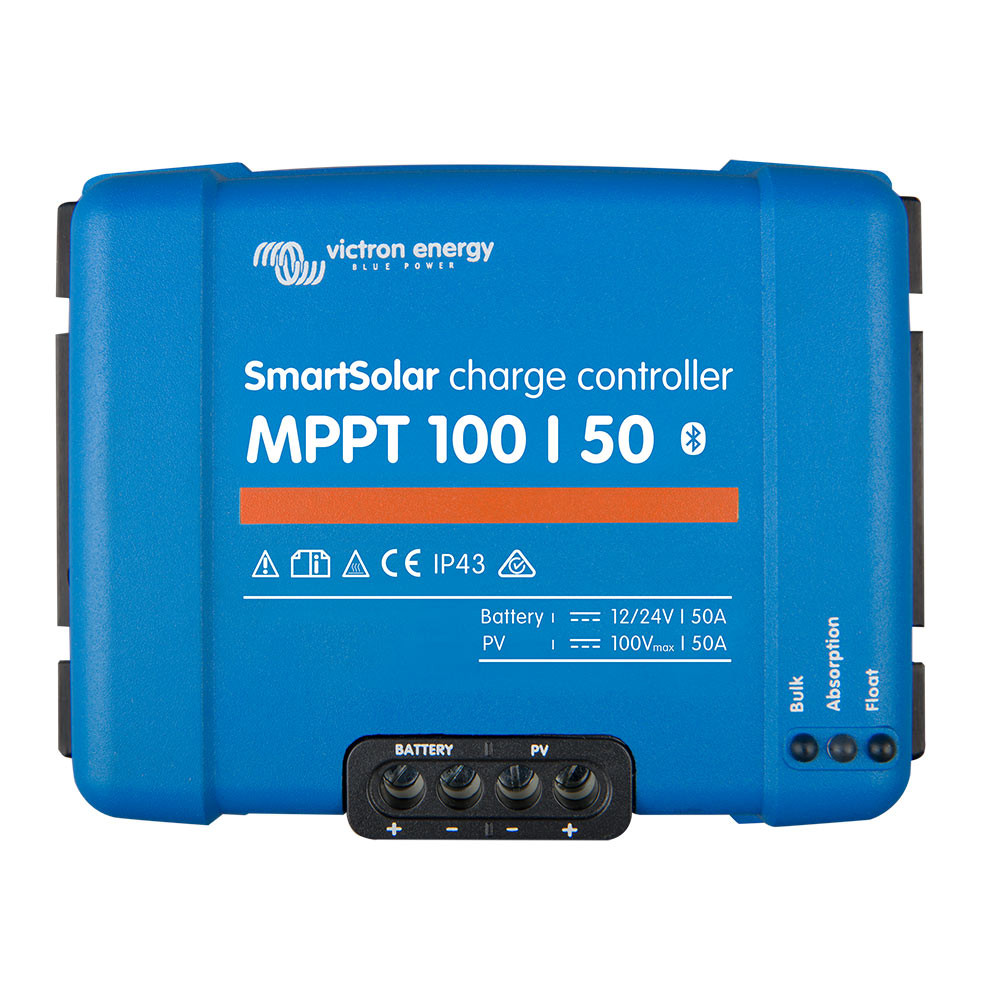

  Victron SmartSolar MPPT MPPT 100/50

Der Smartsolar 100/50 von Victron Energy ist ein MPPT Solar Laderegler mit 50A max. Ladestrom zum Aufladen von 12V und 24V Batterien unterschiedlichster Ausführungen. Ausgerüstet mit leistungsfähigen Lade-Algorithmen und einer auf Bluetooth basierenden Kommunikations-Schnittstelle bieten beide Laderegler alle Features, die man von einem modernen High-End Laderegler erwartet:

• Bluetooth Smart integriert: ermöglicht die Einrichtung und Überwachung mit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät.
• Ultraschnelles Maximum Power Point Tracking (MPPT).
• Fortschrittliche Maximum Power Point Erkennung bei Teilverschattung.
• Je Auswahl 30A oder 50A Last-Ausgang.
• BatteryLife: intelligentes Batteriemanagement durch Lastabwurf.
• Automatische Batteriespannungserkennung.
• Flexible Ladealgorithmen und vieles mehr.
• Überhitzungsschutz und Lastminderung bei hohen Temperaturen.

Offgridtec 200W MONO 30V Solarmodul black frame

• bewährte Qualität direkt von Offgridtec
• monokristalline A-Grade Solarzellen
• Zellenwirkungsgrad von über 22%
• 11-Busbar-Technologie
• Rahmen: schwarz
• extrem widerstandsfähiges ESG-Glas macht das Modul einsetzbar auch bei widrigsten Umweltbedingungen

Robustheit dank langjähriger Erfahrung

Das MONO 200W 30V kann dank des extrem widerstandsfähigen Solarglases auch bei sehr widrigen Einsatzbedingen eingesetzt werden. Sturm oder extreme Kälte und Hitze übersteht es problemlos und dank der monokristallinen A-Grade Zellen können Sie auch an wolkigen Tagen mit nennenswerten Erträgen rechnen.

Technische Daten

• Leistung: 200W
• Nennspannung (Vmp): 30,8V
• Leerlaufspannug (Voc): 36 V
• Nennstrom: 6,50 A
• Wirkungsgrad: 22,30%
• Kurzschlussstrom (Isc): 6,82 A
• max. Systemspannung: 1000 V DC
• zulässige Umgebungstemperatur: -40°C - +85°C
• Abmessungen: 1720 x 590 x 35 mm
• Teilenummer: 3-01-018400
• Toleranz: +/-3%
• Gewicht: 11,2kg

Professionelles Solar-Montage-System

Spoiler-Profile sind speziell bei Caravans und Wohnmobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkoven Fahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.

Die Verklebung

Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebe-Set ermöglicht selbst einem Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Die ABS-Montageprofile

• Offgridtec 68cm ABS Montage-Profile
• passende Edelstahlschrauben zur Befestigung des Moduls an den Profilen
• 1x Offgridtec ABS Kabeldachdurchführung zur Durchführung des Solarkabels vom Fahrzeugdach in den Innenbereich

Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.

Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebe-Set, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

Das Profi-Verkabelungsset

Alle notwendigen Kabel werden Plug & Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.

Lieferumfang:

1x Offgridtec 4-01-014250-002 Offgridtec® mPremium+-XXL+ 600W 12V MPPT Wohnmobil-Solaranlage
1x Bedienungsanleitung
