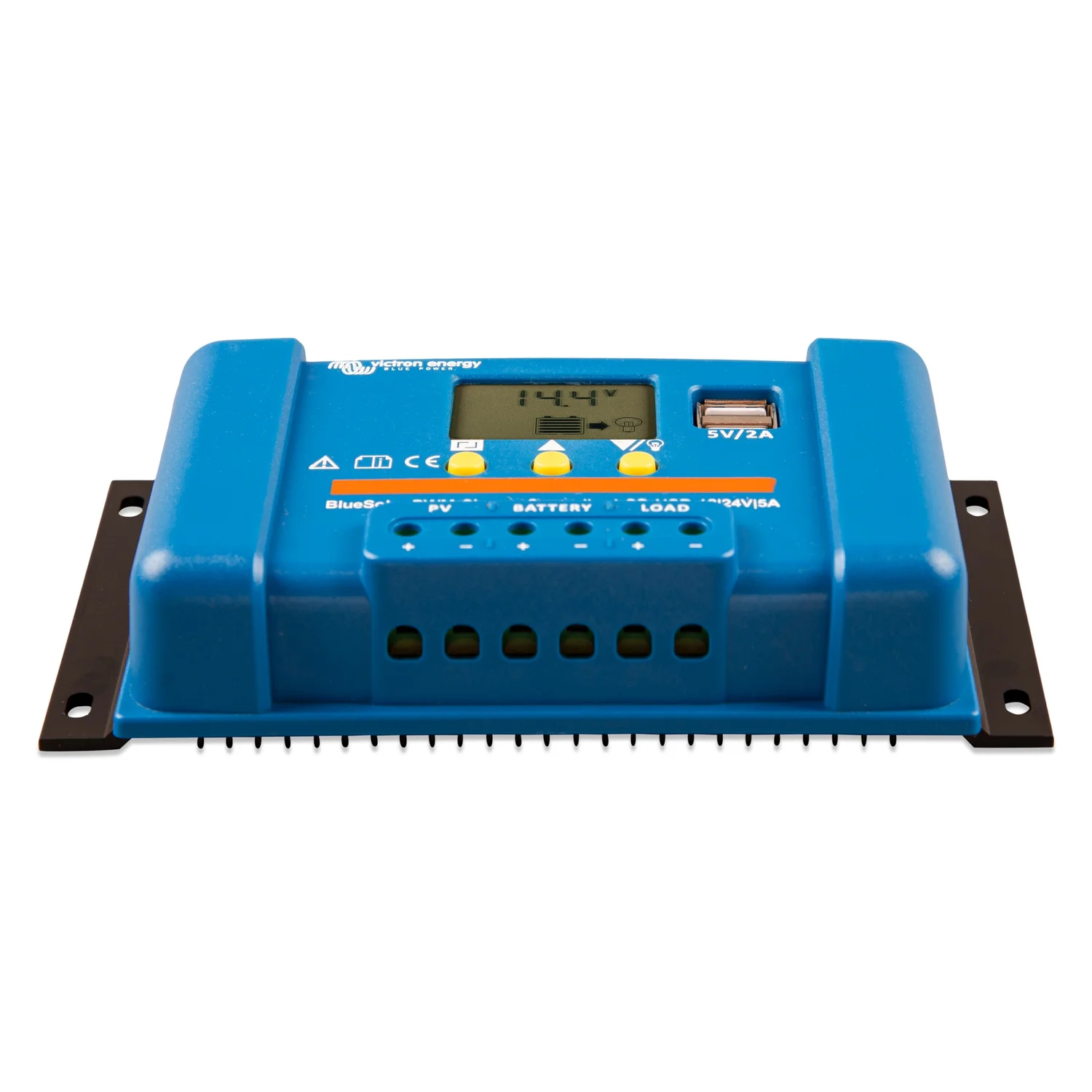

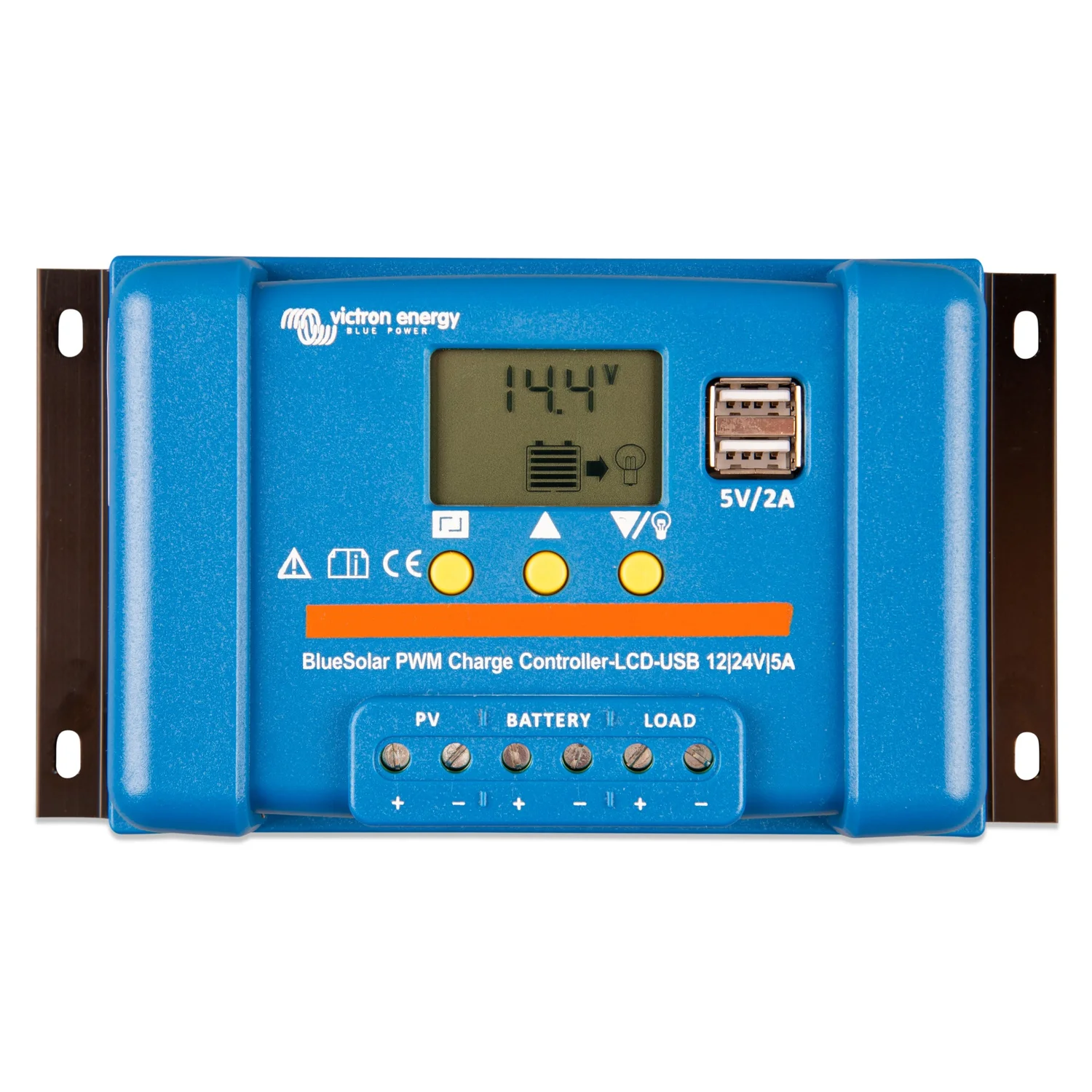

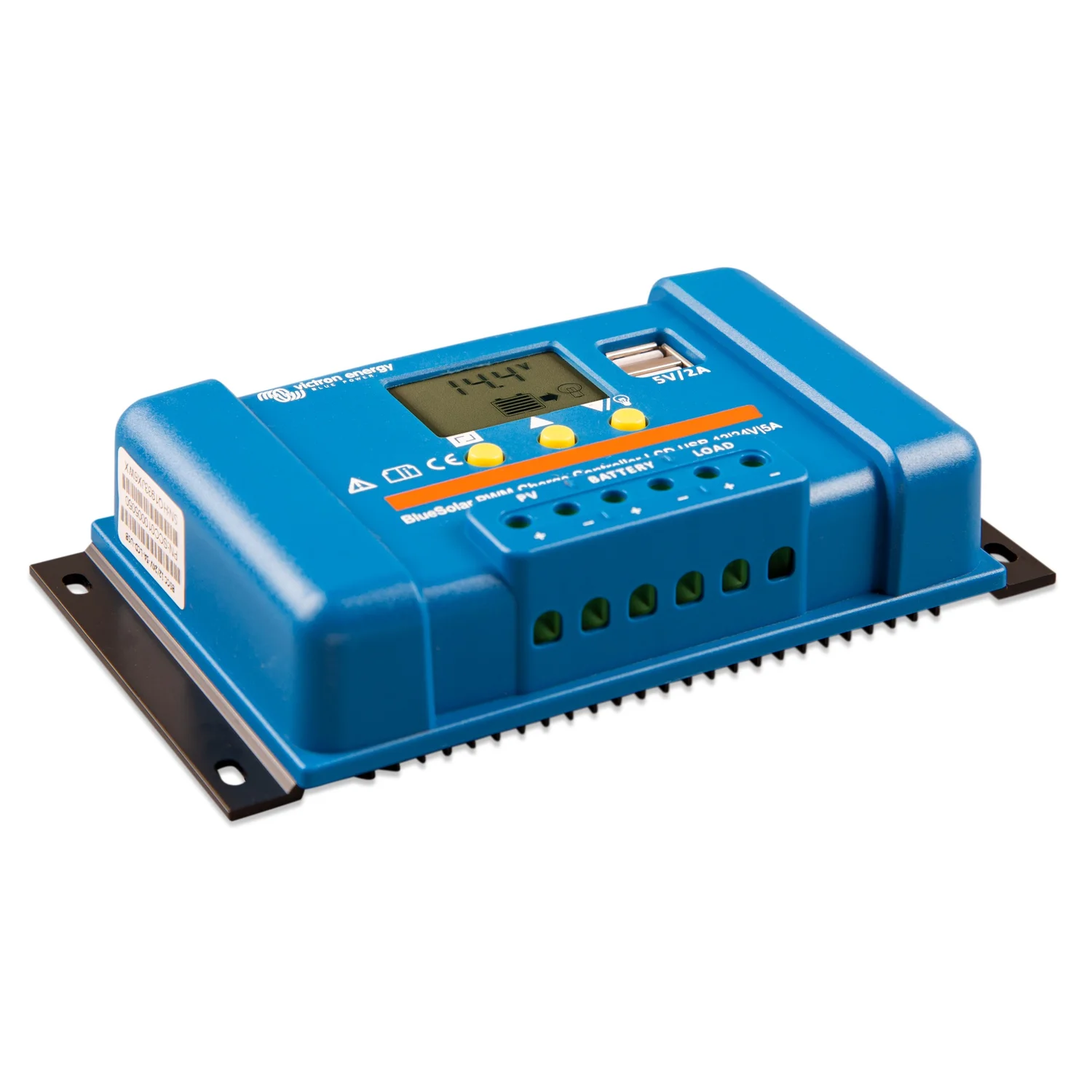

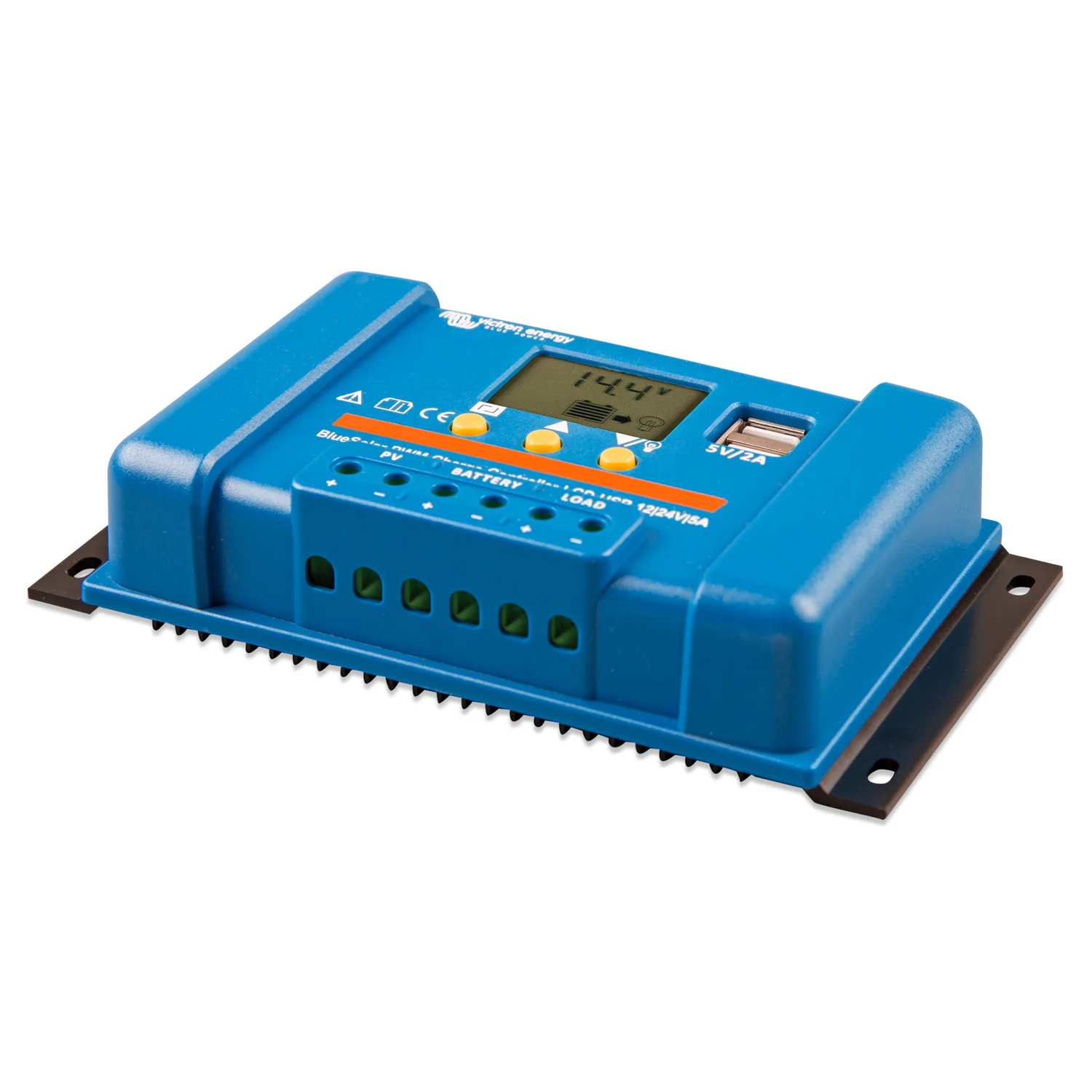

Victron BlueSolar PWM-LCD&USB 12/24V-5A – PWM-Solarladeregler mit Display und USB
Der BlueSolar PWM-LCD&USB 12/24V-5A (MPN SCC010005050) ist ein PWM-Solarladeregler für 12- und 24-V-Batterien mit 5 A Nennladestrom. Die Systemspannung erkennt er beim Anschließen der Batterie automatisch; nur bei LiFePO4 wird sie im Menü gesetzt. Damit versorgt er Module bis rund 60 W an 12 V und 120 W an 24 V.
Das LCD zeigt Batteriespannung, Ladestrom, Ladephase und Fehlermeldungen direkt am Gerät; die Konfiguration erfolgt über die Tasten unter dem Display. Vier vorprogrammierte Ladealgorithmen für AGM-, Gel-, Flüssig- und LiFePO4-Batterien (mit eingebautem BMS) lassen sich wählen und in Konstant- und Erhaltungsspannung anpassen.
Der programmierbare Lastausgang trennt angeschlossene 12/24-V-Verbraucher bei einstellbarer Batteriespannung (Werkseinstellung 11,2 / 22,4 V) und schaltet sie bei 12,6 / 25,2 V wieder zu. Zusätzlich gibt es einen Timer für Beleuchtung nach Sonnenuntergang und eine manuelle Steuerung über das Display.
Zwei 5-V-USB-Ausgänge mit zusammen 2 A laden Smartphone, Lampe oder Powerbank direkt am Regler. Der Eigenverbrauch bleibt unter 10 mA, Verpolung an der Batterie ist per Sicherung geschützt, Ausgangskurzschluss und Übertemperatur schalten ab.
Für wen dieser Laderegler gedacht ist
- Wohnwagen, Gartenhaus und Weidezaun: Module bis 60 W an 12 V einfach und sicher anschliessen
- Einsteiger mit 36- oder 72-Zellen-Modulen: PWM passt, wenn die Modulspannung zur Batterie passt (12-V-Module an 12 V, 24-V-Module an 24 V)
- Kleinanlagen mit USB-Verbrauchern: Ladegeräte und LED-Licht ohne Zusatzadapter
- Anwender, die eine Anzeige am Gerät wollen: Statuskontrolle ohne App und ohne Bluetooth
Die Reihe gibt es mit 5, 10, 20 und 30 A; das DUO-Modell mit 20 A und zwei Batterieausgängen. Wer Hochvolt-Module (Voc über 28 V an 12 V) oder mehr Ertrag will, greift zu einem MPPT-Regler wie dem SmartSolar.
Technische Daten
| Hersteller-Teilenummer (MPN) | SCC010005050 |
| Batteriespannung | 12 / 24 V, automatische Erkennung (LiFePO4: manuell) |
| Nennladestrom | 5 A |
| Maximale Solarspannung | 28 V (12 V) / 55 V (24 V) |
| Empfohlene Module | 36 Zellen an 12 V, 72 Zellen oder 2 x 36 in Reihe an 24 V |
| Lastausgang | manuell, Unterspannungsabschaltung, Timer; 2x USB 5 V / 2 A gesamt |
| Erdung | gemeinsam positiv |
| Konstantspannung (Werk) | 14,4 / 28,8 V |
| Erhaltungsspannung (Werk) | 13,7 / 27,4 V |
| Abschalten der Last bei | 11,2 / 22,4 V (einstellbar) |
| Eigenverbrauch | < 10 mA |
| Schutz | Verpolung Batterie (Sicherung), Ausgangskurzschluss, Übertemperatur |
| Betriebstemperatur | -35 °C bis +60 °C |
| Klemmengröße | 6 mm² / AWG10 |
| Schutzklasse | IP20 (Innenraum) |
| Abmessungen (H x B x T) | 96 x 169 x 36 mm |
| Gewicht | 0,15 kg |
| Normen | IEC 62109-1, EN 60335-1, EN 61000-6-1/-3, ISO 7637-2 |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076046172 |
Welches Modul passt an 5 A?
PWM-Regler leiten den Modulstrom direkt in die Batterie, deshalb zählt der Kurzschlussstrom des Moduls: Er darf 5 A nicht überschreiten. An 12 V sind das Module bis etwa 60 W mit 36 Zellen, an 24 V bis 120 W mit 72 Zellen. Ein Modul mit 40 V Leerlaufspannung an einer 12-V-Batterie ist mit PWM nicht sinnvoll – die überschüssige Spannung geht verloren; dafür braucht es MPPT.
Anschluss
- Reihenfolge: zuerst Batterie, dann Solarmodul, zuletzt Verbraucher – so erkennt der Regler die Systemspannung.
- Kabel: bis 6 mm² in den Schraubklemmen; Batterieleitung am Pluspol absichern.
- Batterietyp: im Menü wählen; LiFePO4 nur mit eingebautem BMS.
- Montage: senkrecht an trockener Wand, IP20 – nicht im Freien.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron Energy BlueSolar PWM-LCD&USB 12/24V-5A (SCC010005050)
- 1x Bedienungsanleitung
Nicht enthalten: Solarmodul, Batterie, Kabel, Sicherung.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum BlueSolar PWM-LCD&USB 12/24V-5A
Module, deren Kurzschlussstrom 5 A nicht überschreitet und deren Spannung zur Batterie passt: 36-Zellen-Module (etwa 18 V Leerlauf) an 12 V, 72 Zellen oder zwei 36er in Reihe an 24 V. Das entspricht rund 60 W an 12 V und 120 W an 24 V. Hochvolt-Module mit 40 V und mehr gehören an einen MPPT-Regler.
Ja, mit dem LiFePO4-Profil im Menü. Voraussetzung ist eine Batterie mit eingebautem BMS. Bei LiFePO4 erkennt der Regler die Systemspannung nicht automatisch; sie wird von Hand gesetzt.
Er versorgt 12/24-V-Verbraucher und trennt sie bei einstellbarer Unterspannung, damit die Batterie nicht tiefentladen wird. Ein Timer schaltet Beleuchtung nach Sonnenuntergang für eine wählbare Zeit ein. Wechselrichter gehören nicht an den Lastausgang, sondern direkt an die Batterie.
Zum Laden von Smartphone, Powerbank oder USB-Lampe direkt am Regler, 5 V und zusammen 2 A. Sie hängen an der Batterie und werden bei Unterspannung abgeschaltet.
PWM ist günstig und ausreichend, wenn Modulspannung und Batteriespannung zusammenpassen und die Anlage klein ist. MPPT holt bei Hochvolt-Modulen, kaltem Wetter oder schwacher Batterie 10 bis 30 % mehr Ertrag und erlaubt Reihenschaltung. Für ein einzelnes 36-Zellen-Modul am Wohnwagen ist PWM die passende Wahl.
Nein, das Gehäuse ist IP20. Der Regler gehört an eine trockene Wand im Innenraum, senkrecht und mit etwas Abstand für die Kühlung.
