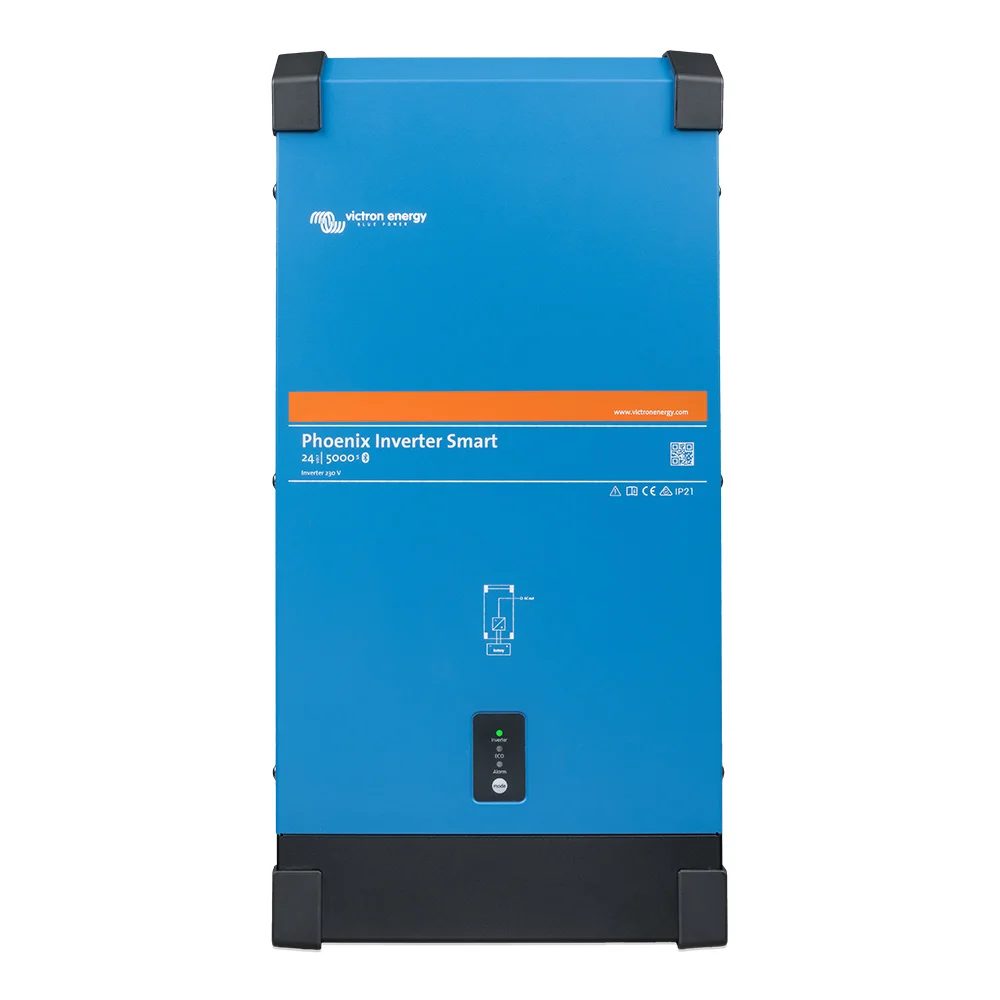

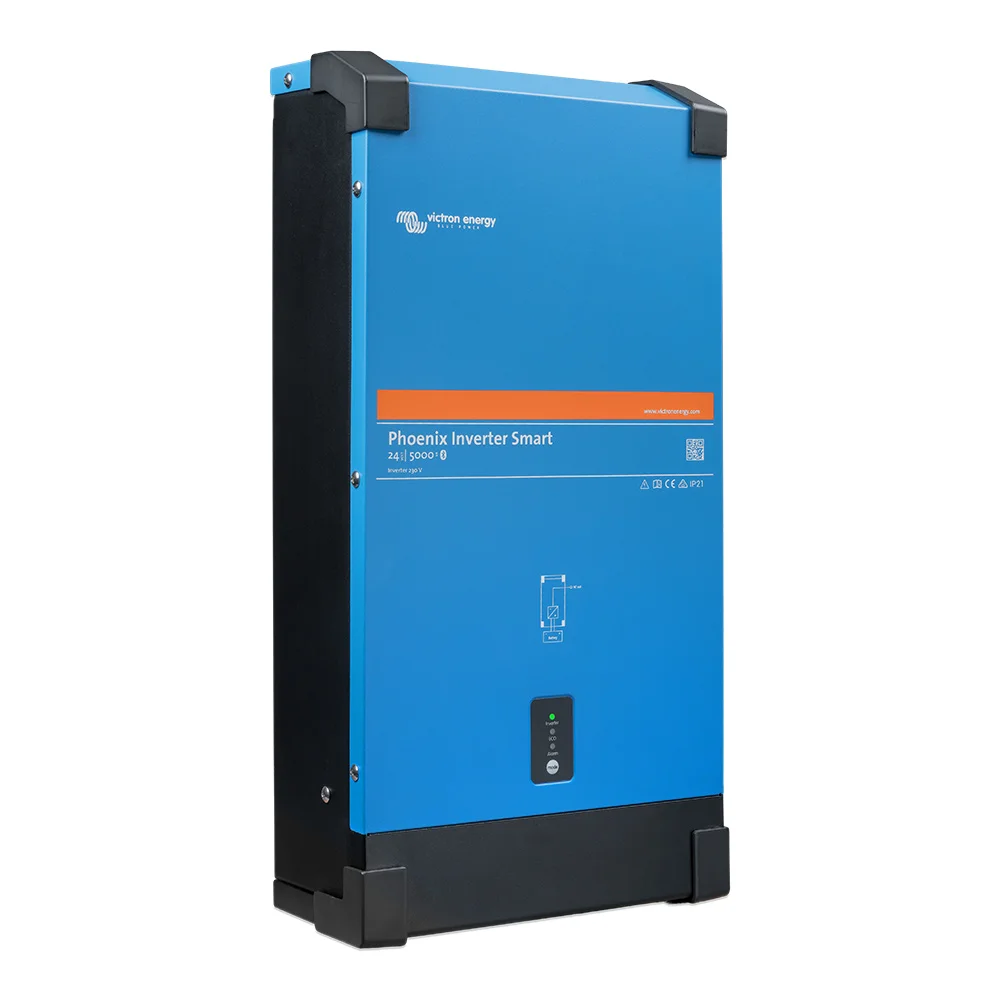

Victron Phoenix Smart 24/5000 – 4000 W reiner Sinus mit Bluetooth ab Werk
Der Phoenix Smart 24/5000 (MPN PIN242501000) ist der Wechselrichter für Anlagen, die mehr als Kleinverbraucher versorgen: 4000 W Dauerleistung bei 25 °C, 3700 W bei 40 °C und 10000 W Spitzenleistung für Anlaufströme von Kompressoren, Pumpen und Elektrowerkzeugen. Die Ringkerntransformator-Topologie mit vollständiger Brücke ist kurzschlussfest und thermisch geschützt.
Bluetooth ist eingebaut. Mit der VictronConnect-App werden Ausgangsspannung (210 bis 245 V), Frequenz, Unterspannungsalarm, Abschalt- und Neustartschwellen, dynamisches lastabhängiges Abschalten und der ECO-Modus eingestellt; die App zeigt Ein- und Ausgangsspannung, Last und Alarme live an. Der VE.Direct-Anschluss verbindet das Gerät zusätzlich mit einem GX-Gerät für Fernüberwachung über das VRM-Portal.
Mit 95 % Wirkungsgrad, 18 W Leerlaufaufnahme und 2,2 W im ECO-Modus bleibt der Eigenverbrauch auch bei Dauerbetrieb gering. Ein programmierbares Relais meldet Alarme oder DC-Unterspannung an externe Steuerungen, der Fern-Ein/Aus-Anschluss nimmt einen Schalter oder BMS-Kontakt auf.
Für wen dieser Wechselrichter gedacht ist
- Wohnmobile und Expeditionsfahrzeuge mit 24V-Lithiumbank: Heizlüfter, Kompressor, Backofen ohne Landstrom
- Boote mit 24V-Bordnetz: Sinusausgang für Bordküche, Ladegeräte und Elektronik
- Garten-, Berg- und Almhütten mit Inselanlage: in Kombination mit MPPT-Laderegler und 24V-Batteriebank
- Werkstätten und Baustellen: Sinusstrom für Elektrowerkzeuge mit hohem Anlaufstrom
Andere Leistungsklassen der Smart-Reihe: 1600, 2000, 3000 und 5000 VA in 12 V, 24 V und 48 V.
Technische Daten
| Hersteller-Teilenummer (MPN) | PIN242501000 |
| Batteriespannung | 24 V |
| Eingangsspannungsbereich | 18,6 – 34 V |
| Dauerleistung bei 25 °C | 4000 W (5000 VA) |
| Dauerleistung bei 40 °C | 3700 W |
| Dauerleistung bei 65 °C | 2800 W |
| Spitzenleistung | 10000 W |
| Ausgangsspannung | 230 V AC ± 2 %, reiner Sinus, einstellbar 210 – 245 V |
| Frequenz | 50 Hz oder 60 Hz ± 0,1 % |
| Maximaler Wirkungsgrad | 95 % |
| Leerlaufaufnahme | 18 W |
| Leerlaufaufnahme im ECO-Modus | 2,2 W |
| Bluetooth | eingebaut, VictronConnect-App |
| VE.Direct | ja, für GX-Geräte und VRM |
| Programmierbares Relais | ja (Alarm, DC-Unterspannung u. a.) |
| Fern-Ein/Aus | ja, zweipolig |
| Schutz | Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung |

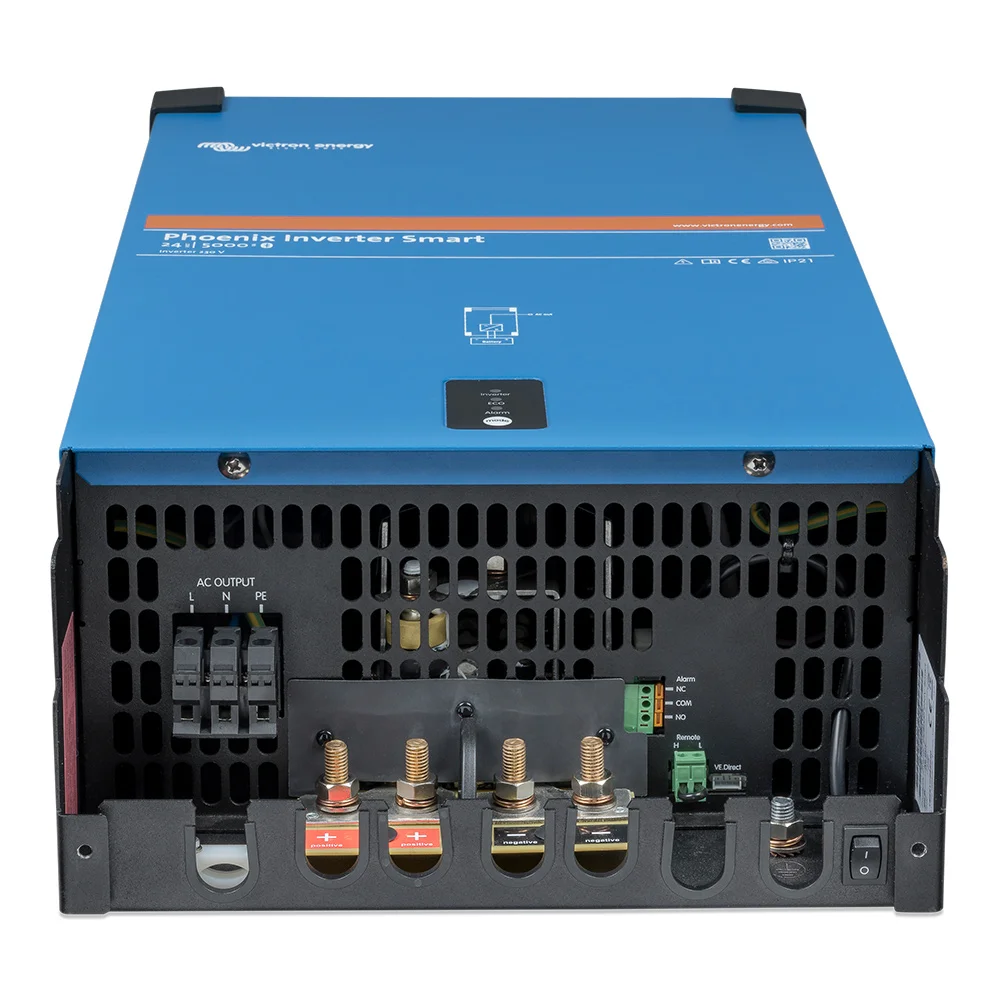

| Batterieanschluss | M8-Bolzen |
| 230-V-Anschluss | Schraubklemmen |
| Betriebstemperatur | -40 °C bis +65 °C, Gebläselüftung |
| Schutzklasse | IP21 |
| Gehäuse | Stahl, Blau RAL 5012 |
| Abmessungen (H x B x T) | 595 x 295 x 160 mm |
| Gewicht | 29 kg |
| Normen | EN 60335-1, EN 55014-1/-2, IEC 61000-6-1/-2/-3, ECE R10-5 |
| Parallel-/Drei-Phasen-Betrieb | nein |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076058281 |
Welche Verbraucher laufen daran?
Mit 4000 W Dauerleistung betreibt der Phoenix Smart 24/5000: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W; Kaffeevollautomat, Mikrowelle, Bohrhammer; Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer; Heizlüfter, Kompressor, Backofen. Damit sind praktisch alle Haushaltsverbraucher abgedeckt, auch mehrere gleichzeitig. Die 10000 W Spitzenleistung fangen Anlaufströme von Kühlkompressoren, Wasserpumpen und Winkelschleifern ab.
Batteriestrom und Laufzeit
Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 24 V und durch den Wirkungsgrad. Ein Verbraucher mit 4000 W zieht damit rund 185,2 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 0,5 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.
| 50 W Dauerlast | 2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde |
| 100 W Dauerlast | 4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde |
| 300 W Dauerlast | 13,9 A aus der Batterie = 13,9 Ah je Betriebsstunde |
| 500 W Dauerlast | 23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde |
| 1000 W Dauerlast | 46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde |
| 2000 W Dauerlast | 92,6 A aus der Batterie = 92,6 Ah je Betriebsstunde |
| 4000 W Dauerlast | 185,2 A aus der Batterie = 185,2 Ah je Betriebsstunde |
Anschluss und Absicherung
- Batteriekabel: Bei Volllast fließen rund 185,2 A – 50 mm² bei bis zu 1,5 m Länge, an M8-Bolzen mit Ringkabelschuhen.
- Sicherung: MEGA-Fuse im Sicherungshalter direkt am Pluspol, dimensioniert auf Kabelquerschnitt und Batteriestrom.
- 230-V-Seite: Schraubklemmen für feste Verdrahtung zum Sicherungskasten des Aufbaus; FI-Schutzschalter im Aufbau einplanen.
- Belüftung: Das Gebläse braucht freie Luftwege; oberhalb von 40 °C sinkt die Dauerleistung auf 3700 W.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron Energy Phoenix Inverter Smart 24/5000 230 V (PIN242501000)
- 1x Bedienungsanleitung
Nicht enthalten: Batteriekabel, Sicherung, Fern-Ein/Aus-Schalter.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum Phoenix Smart 24/5000
Der Smart hat Bluetooth eingebaut, ein programmierbares Relais und deutlich mehr Leistung ab 1600 VA. Der VE.Direct-Phoenix bis 1200 VA braucht für die App einen Dongle. Beide teilen Ringkerntechnik, ECO-Modus und die einstellbaren Schwellwerte.
4000 W dauerhaft bei 25 °C, 10000 W Spitze. Kompressoren und Motoren ziehen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung; das deckt die Spitzenleistung ab. Oberhalb von 40 °C Umgebungstemperatur sinkt die Dauerleistung auf 3700 W.
Eine 24V-Bank im Bereich 18,6 – 34 V. Bei Volllast fließen rund 185,2 A. Für 4000 W Dauerlast über eine Stunde sind 185,2 Ah nötig; eine 200-Ah-LiFePO4 trägt das etwa 1,1 Stunden.
Ja, über den VE.Direct-Anschluss. Damit erscheinen Last, Spannungen und Alarme im GX-Display und im VRM-Portal, Firmware-Updates laufen aus der Ferne.
Nein. Er ist ein reiner Wechselrichter. Wer Ladegerät und automatische Landstrom-Umschaltung in einem Gerät braucht, wählt einen MultiPlus; der Phoenix Smart ist die leichtere und günstigere Lösung, wenn die Batterie über Laderegler oder DC-DC-Ladegerät geladen wird.
Der Lüfter läuft temperaturgeregelt und ist bei geringer Last aus. Unter Volllast ist er hörbar; der Einbauort sollte belüftet und nicht direkt am Schlafplatz liegen.
