24V Solaranlage Autark XXL-Master: Ihr Kraftwerk für Unabhängigkeit
Die 24V Solaranlage Autark XXL-Master ist ein leistungsstarkes All-in-One Komplettsystem, das Ihnen den Einstieg in die autarke Energieversorgung so einfach wie nie zuvor macht. Mit beeindruckenden 1200W Solarleistung und einem kraftvollen 3000W Wechselrichter liefert dieses Plug & Play-Set zuverlässig Strom für Ihr Gartenhaus, Ihre Berghütte oder Ihr Wohnmobil. Erzeugen Sie Ihren eigenen Solarstrom und versorgen Sie damit eine Vielzahl von 230V-Haushaltsgeräten und 24V-Verbrauchern – von der Beleuchtung über den Kühlschrank bis hin zu Elektrowerkzeugen.
Zuverlässige Energieerzeugung: 1200W Solarleistung und 4,8 kWh Tagesertrag
Das Herzstück der Anlage sind sechs hocheffiziente 200W monokristalline Solarmodule mit moderner 11-Bus-Bar-Technologie. Diese erzeugen zwischen März und Oktober einen durchschnittlichen Tagesertrag von beeindruckenden 4,8 kWh (4800 Wattstunden). Das ist genug Energie, um einen Kühlschrank rund um die Uhr zu betreiben, Laptops und Handys zu laden und am Abend für Beleuchtung und Unterhaltung zu sorgen. Selbst an bewölkten Tagen liefert die Anlage zuverlässig Strom.
Massive Speicherkapazität: 6,2 kWh mit zyklenfesten AGM-Batterien
Der erzeugte Solarstrom wird in zwei seriell verschalteten, wartungsfreien 260Ah AGM-Solarbatterien gespeichert. Diese ergeben eine Gesamtkapazität von 6,24 kWh (260Ah bei 24V). AGM-Batterien sind extrem zyklenfest, auslaufsicher und für den anspruchsvollen Solareinsatz konzipiert. Sie bieten eine hohe Zuverlässigkeit und eine Lebensdauer von bis zu 10 Jahren. Die nutzbare Energie von über 3 kWh (bei 50% Entladetiefe) sichert Ihre Stromversorgung auch nachts oder bei schlechtem Wetter.
Leistungsstarker 3000W Wechselrichter für 230V-Geräte
Der im Set enthaltene reine Sinus-Wechselrichter wandelt den 24V-Batteriestrom in sauberen 230V-Netzstrom um. Mit einer Dauerleistung von 2000W, einer Nennleistung von 3000W für 15 Minuten und einer beeindruckenden Spitzenleistung von 6000W betreibt er selbst anspruchsvolle Geräte mit hohen Anlaufströmen. Betreiben Sie problemlos:
- Kühlschränke und Gefriertruhen
- Kaffeemaschinen und Wasserkocher
- Mikrowellen und Kochplatten
- Fernseher, Computer und Unterhaltungselektronik
- Elektrowerkzeuge wie Bohrmaschinen, Sägen und Schleifer
Einfache Installation und Überwachung: Plug & Play
Das XXL-Master System ist als Plug & Play-Lösung konzipiert. Alle Komponenten sind perfekt aufeinander abgestimmt und die notwendigen Profi-Verbindungskabel sind bereits im Lieferumfang enthalten. Der zentrale 45A PWM-Laderegler schützt die Batterien vor Über- und Tiefentladung und informiert Sie über das übersichtliche LCD-Display jederzeit über alle wichtigen Systemparameter wie Batteriespannung, Ladestrom und Ladezustand. Dank der 10 Meter langen Solarkabel sind Sie bei der Platzierung der Module flexibel.
Vielseitige Anwendungsbereiche
Dieses Komplettsystem ist die ideale Lösung für eine Vielzahl von Off-Grid-Anwendungen:
Garten- und Ferienhaus: Betreiben Sie Beleuchtung, Kühlschrank, Wasserpumpe und Unterhaltungselektronik völlig autark.
Wohnmobil und Camping: Genießen Sie maximalen Komfort und Unabhängigkeit auf Ihren Reisen.
Werkstatt und Hobbyraum: Versorgen Sie Elektrowerkzeuge und Maschinen mit sauberem Solarstrom.
Notstromversorgung: Sichern Sie wichtige Verbraucher bei einem Stromausfall ab.
Technische Daten auf einen Blick
| Komponente | Spezifikation |
|---|---|
| Gesamtleistung Solar | 1200W (6x 200W) |
| Durchschn. Tagesertrag | ca. 4800 Wh (März-Oktober) |
| Systemspannung | 24V DC |
| Batteriekapazität | 6240 Wh (2x 12V 260Ah AGM) |
| Nutzbare Energie (50% DoD) | ca. 3120 Wh |
| Wechselrichter-Dauerleistung | 2000W |
| Wechselrichter-Nennleistung | 3000W (für 15 Minuten) |
| Wechselrichter-Spitzenleistung | 6000W |
| AC-Ausgang | 230V 50Hz (reine Sinuswelle) |
| Laderegler | 45A PWM mit LCD-Display & USB |
| Solarmodul-Typ | Monokristallin, 11-Bus-Bar |
| Gesamtgewicht | ca. 190 kg |
Komponenten dieses Sets:

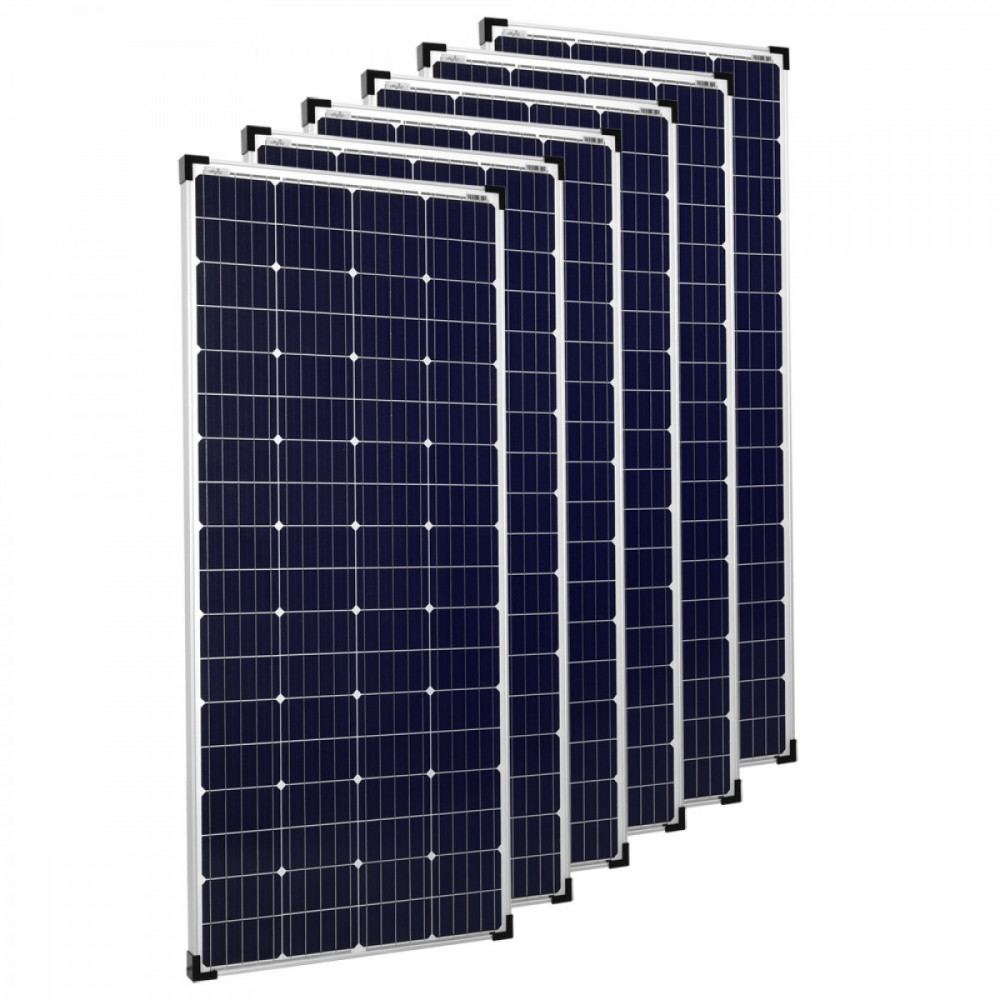

6× 200W 30V Solarmodul monokristallin 11-Bus-Bar black frame
Monokristallines 30V Solarmodul 200 Watt mit schwarzem Rahmen und 11-Bus-Bar Technik, ideal für 24V-Systeme, 12V-Systeme mit passendem MPPT-Regler.
1× 10m 6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 10m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt
1× 1,5m Batteriekabel mit 30A Sicherung M8-Ringkabelschuh
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von Solarakku und Laderegler mit 30A-Absicherung.

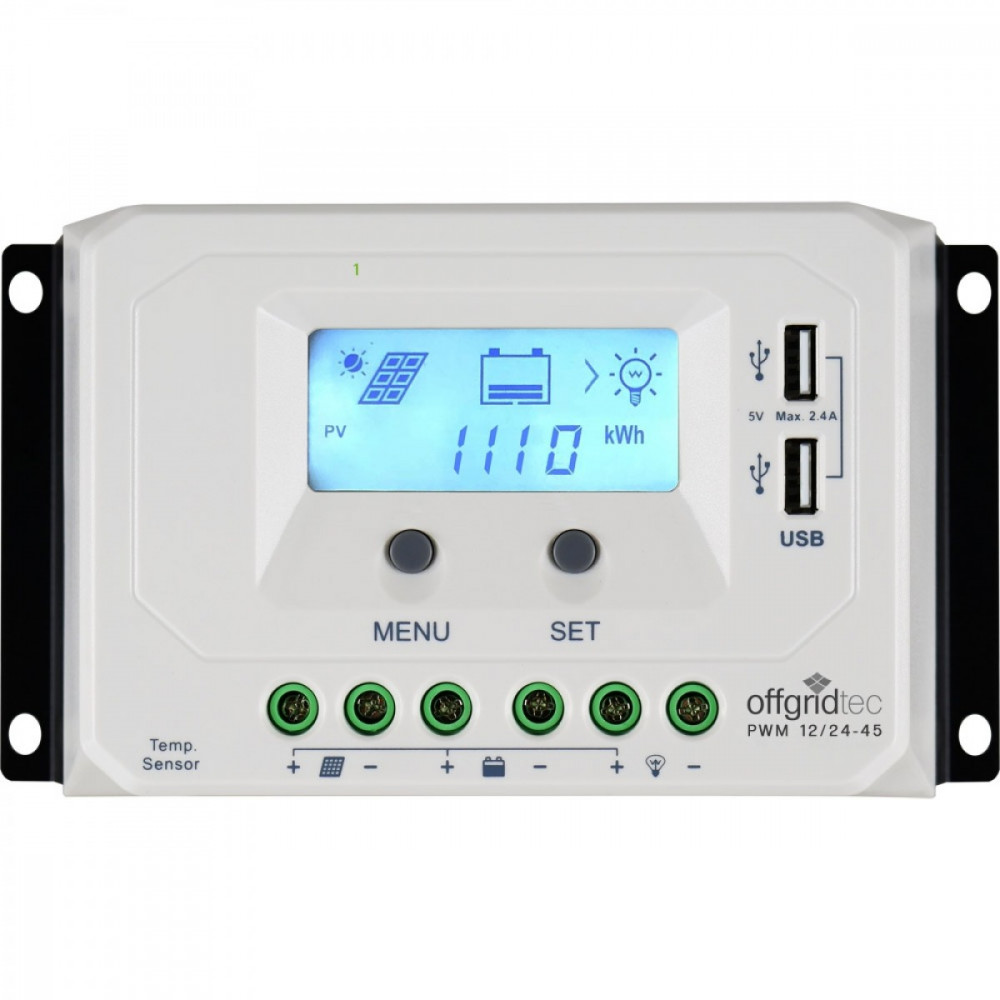

1× 45A PWM Laderegler Pro 12V-24V mit USB
45A PWM Solarladegregler mit 2 USB-Ausgängen für 12V oder 24V Systeme .Schutz vor Verpolung auf PV- oder Batterie-Seite, Batterie-Überspannung, Batterie-Unterspannung, Kurzschluss oder Überlast am Lastausgang, Überhitzung

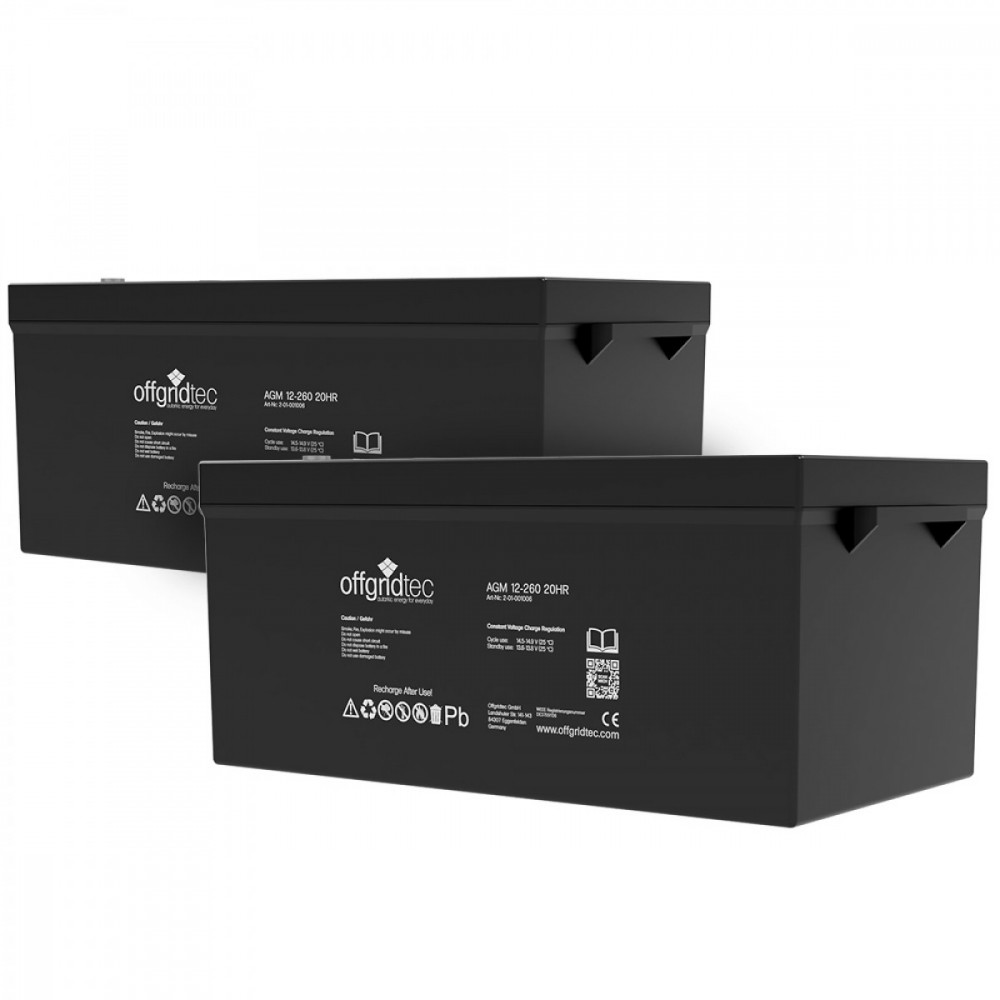

2× 260Ah AGM 12V Akku Solarbatterie extrem zyklenfest
260Ah AGM Akku 12V extrem zyklenfest, ideal für Solaranwendungen z.B. im Gartenhaus, als bordbatterie im Wohnmobil oder auf dem Boot.
1× 3000W 24V Sinus Wechselrichter PSI-Pro 6000W peak RS485 230V AC
3000 Watt 24V Sinus Wechselrichter PSI-Pro von Offgridtec, 16Bit SPWM Chipsatz, zahlreiche Schutzmechanismen und galvanisch isolierte Ein- und Ausgänge.
1× Temperatursensor für Offgridtec PWM Pro Laderegler Serie 3m
Der Sensor erfasst die Batterietemperatur und leitet diese Information an den Laderegler weiter. Installation des externen Sensors ermöglicht dem Laderegler die Berechnung des optimalen Ladestroms in Abhängigkeit von der Batterietemperatur.
5× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule
1× Sicherungshalter Victron MEGA-Fuse Sicherung Halter
Zur sicheren Installation von hochstromigen Streifensicherungen. Auch für z.B. Votronic Wechselrichter verwendbar.
1× 5x Offgridtec 32V 60A-500A Megafuse Sicherung DC
DC Sicherungen Mega-Sicherungen für Betriebsspannungen bis maximal 32V. Ideal für die Verwendung als Sicherung am Batteriekabel von Spannungswandlern und Wechselrichtern oder auch Ladereglern mit hohen Ladeströmen.
1× Batterie-Verbindungskabel 25mm² 40cm Ozon-, UV- und Temperaturbeständig
1x40cm Verbindungskabel 25mm² für Verbindung von Akkus bzw. Batterien. 1 Stck.reicht für Reihenschaltung von 2 Batterien (Spannung verdoppelt sich), 2 Stck. für Parallel-Schaltung (Kapazität verdoppelt sich) notwendig.
6× 1m MC4 Verlängerungs-Kabel 6mm² mit MC4-Stecker und Buchse
1m langes MC4-Verlängerungskabel (Bestückung MC4 Stecker und Buchse ) mit 6mm² Kabelquerschnitt aus strahlenvernetztem Solarkabel für Solarmodule.
Lieferumfang
- 6x 200W Offgridtec MONO Solarmodul 30V Black Frame
- 1x 45A PWM Laderegler Pro mit LCD-Display und USB
- 2x 260Ah AGM Solarbatterie 12V (extrem zyklenfest)
- 1x 3000W 24V Reiner Sinus-Wechselrichter PSI-Pro
- 1x 10m Profi-Verbindungskabel Solarmodule zu Laderegler (10mm²)
- 1x 1,5m Profi-Batterieverbindungskabel mit 50A Sicherung
- 1x Temperatursensor für Laderegler
- 1x 1m Anschlusskabel Wechselrichter zu Batterie (35mm²)
- 1x Sicherungshalter mit 125A MEGA-Sicherung
- 1x Batterie-Verbindungskabel (Brücke) für 24V-Schaltung
- 5x MC4-Y-Verteiler-Set
- 6x 1m MC4-Verlängerungskabel
Im Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufig gestellte Fragen zur 24V Solaranlage Autark XXL-Master
Mit dem 3000W Wechselrichter können Sie eine Vielzahl von 230V-Haushaltsgeräten betreiben. Dazu gehören Kühlschränke, Kaffeemaschinen, Fernseher, Laptops, aber auch Elektrowerkzeuge wie Bohrmaschinen oder Stichsägen. Die Dauerleistung beträgt 2000W, kurzzeitig (für 15 Min.) sind 3000W möglich. Geräte mit hohen Anlaufströmen bis 6000W werden ebenfalls unterstützt.
Die 1200W Solarmodule erzeugen in Deutschland zwischen März und Oktober einen durchschnittlichen Tagesertrag von ca. 4,8 kWh (4800 Wattstunden). Dies entspricht einer Batterieladung von ca. 200Ah bei 24V. Im Winter ist der Ertrag geringer. Der tatsächliche Ertrag hängt von Standort, Ausrichtung der Module und den Wetterbedingungen ab.
Die beiden 260Ah AGM-Batterien bieten eine Gesamtkapazität von 6,24 kWh. Um die Lebensdauer der Batterien zu maximieren, wird eine Entladung von 50% empfohlen, was einer nutzbaren Energie von ca. 3,12 kWh entspricht. Damit können Sie beispielsweise einen Kühlschrank (ca. 150W) über 20 Stunden oder eine 10W LED-Lampe über 300 Stunden betreiben.
Nein, das System ist als "Plug & Play" konzipiert. Alle Kabel sind vorkonfektioniert und die Komponenten sind aufeinander abgestimmt. Eine detaillierte Anleitung liegt bei. Sie müssen lediglich die Solarmodule montieren, die Komponenten miteinander verbinden und das System ist betriebsbereit. Grundlegende handwerkliche Fähigkeiten sind jedoch von Vorteil.
In diesem Set wird ein robuster und zuverlässiger PWM-Laderegler verwendet, da die 30V-Solarmodule gut auf die 24V-Systemspannung abgestimmt sind. Ein MPPT-Regler würde den Ertrag zwar um ca. 10-15% steigern, aber auch die Kosten des Systems erhöhen. Für dieses Plug & Play-System bietet der PWM-Regler ein ausgezeichnetes Preis-Leistungs-Verhältnis.
Eine Erweiterung der Solarmodule ist mit dem 45A Laderegler nicht direkt möglich, da dieser bereits für die 1200W Solarleistung ausgelegt ist. Sie können jedoch die Batteriekapazität durch Parallelschaltung weiterer 24V-Batteriebänke erhöhen. Für eine Leistungserweiterung müsste der Laderegler durch ein größeres Modell oder einen zweiten Regler ersetzt werden.
AGM-Batterien (Absorbent Glass Mat) sind für Solaranlagen ideal, da sie absolut wartungsfrei, auslaufsicher und sehr zyklenfest sind. Sie können lageunabhängig eingebaut werden und gasen im Normalbetrieb nicht aus. Im Vergleich zu Lithium-Batterien sind sie deutlich kostengünstiger und robuster bei kalten Temperaturen.
Das Set ist grundsätzlich komplett. Sie benötigen lediglich passende Halterungen für die Solarmodule, je nachdem, ob Sie diese auf einem Ziegeldach, Flachdach oder an einer Fassade montieren möchten. Zur optimalen Pflege der Batterien empfehlen wir zusätzlich einen Batterie-Balancer, um die Lebensdauer zu maximieren.
