12 Volt Solar-Set 150 Watt Bausatz
Unser preiswertes 150 Watt Solar-Set zum Selbstbau. Diese Low-Cost Version verzichtet auf vorgefertigte Kabel und setzt auf einfache Laderegler-Technik. Das Ergebnis ist ein unschlagbarer Preis, für den Sie ein 150 Watt Offgridtec Solarmodul monokristallin, einen Victron PWM light 20A 12V Laderegler ,15m 4mm² Solarkabel und MC-4Stecker für den Zusammenbau Ihrer Solaranlage erhalten. Zusätzlich enthalten ist auch noch ein einfaches Batterie-Anschlusskabel mit angecrimpten Ringösen und ein Paar Poladapter, so dass dieses Set an so ziemlich jeden AGM-, Gel- oder Blei-Säure-Akku passt.
Der 150 Watt Solarbausatz - Lieferumfang:
- 1 x 150W 12V Mono-Solarmodul v2 von Offgridtec

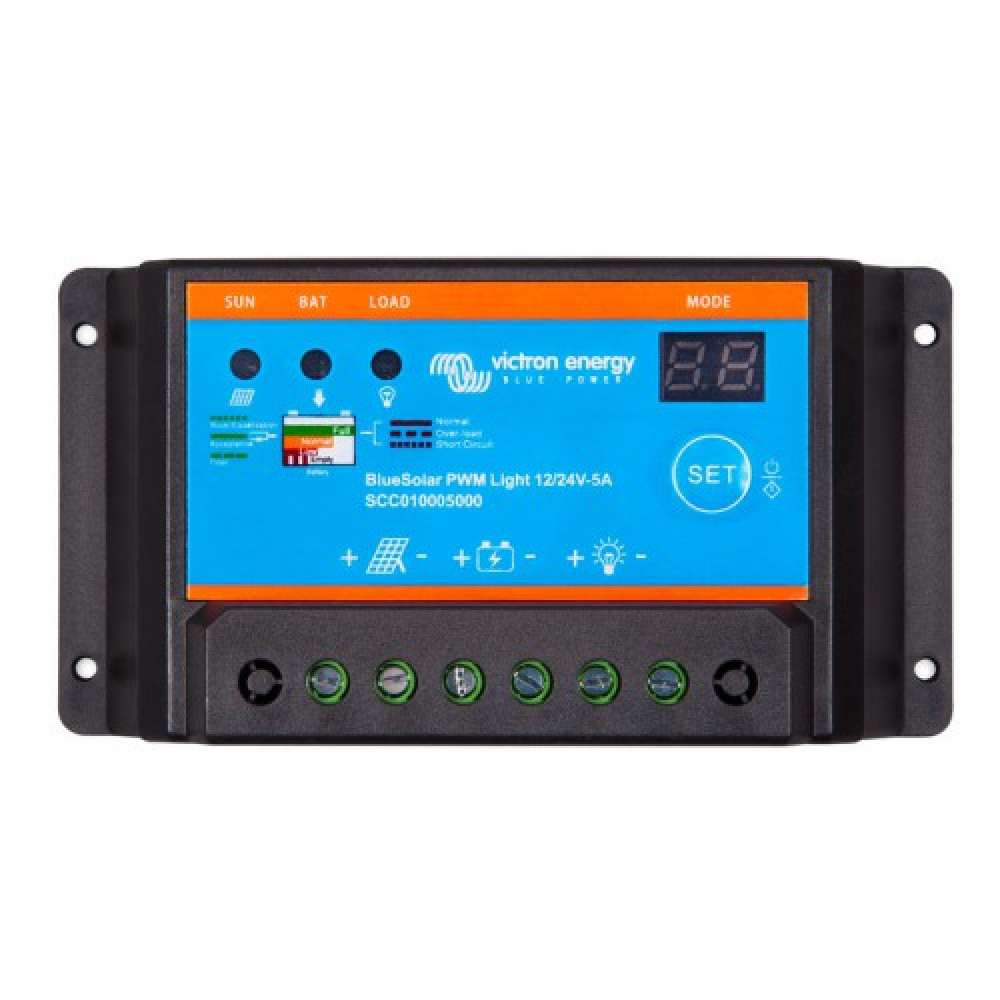

- 1 x 20A 12V/24V PWM Light Solarladerelger von Victron Energy SCC010020020

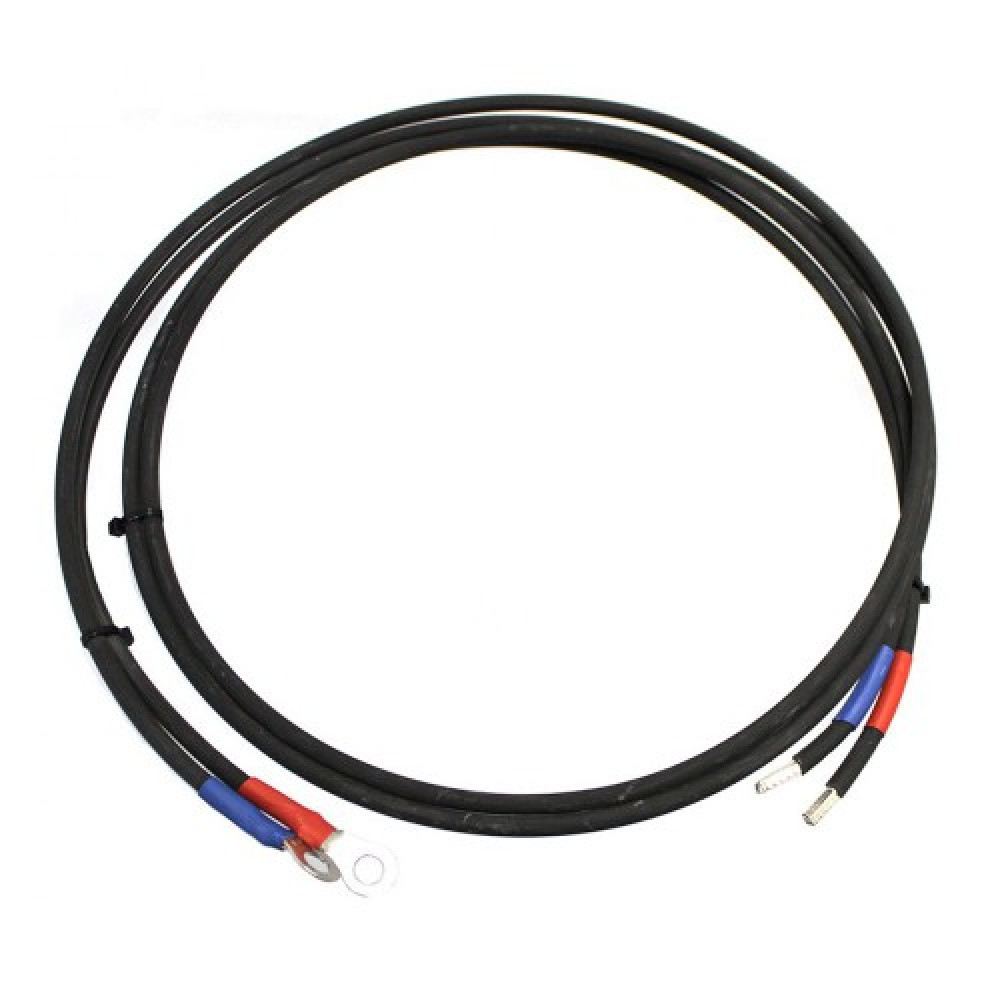

- 1 x 1,5m 2x6mm² Basic-Batterieverbindungskabel

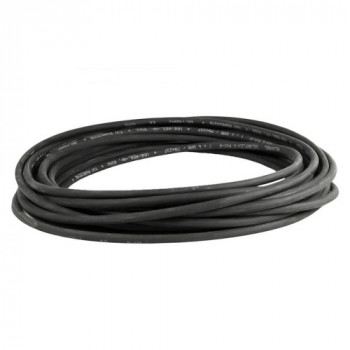

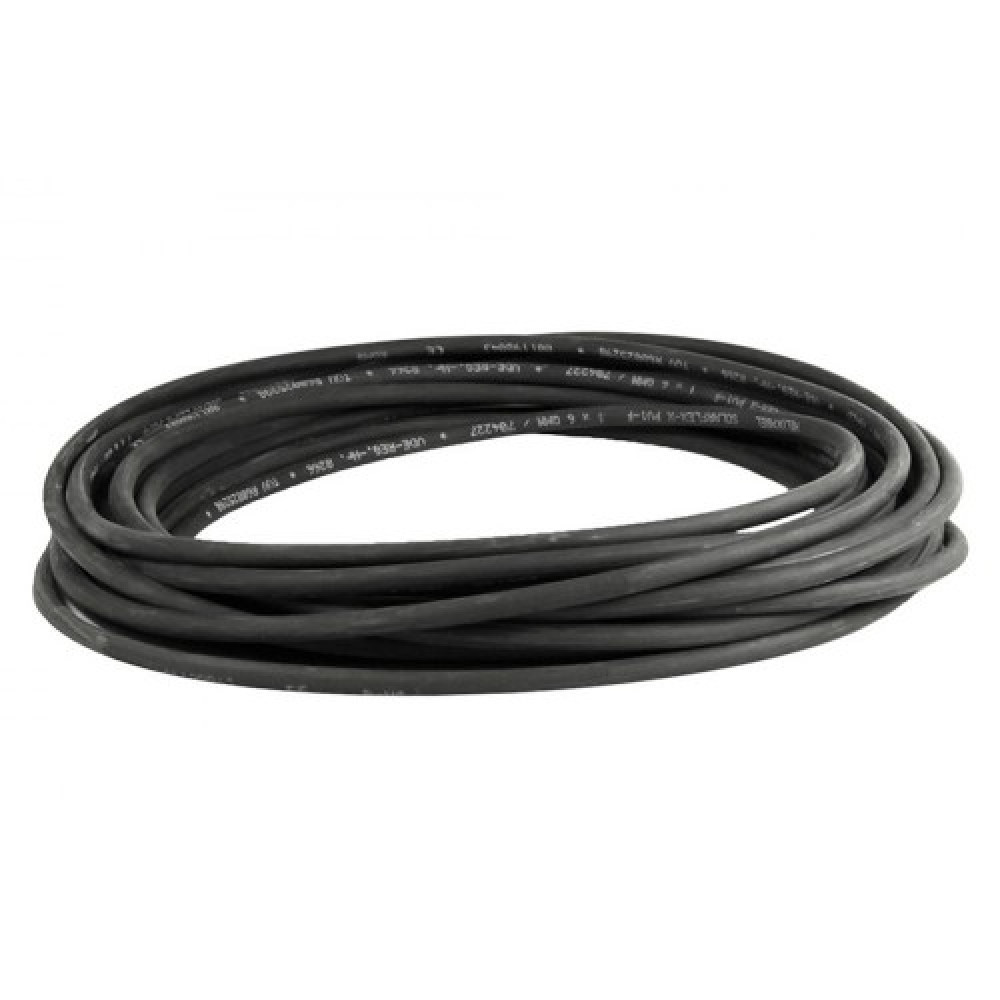

- 1 x 15m Solarkabel 4mm² von Helukabel

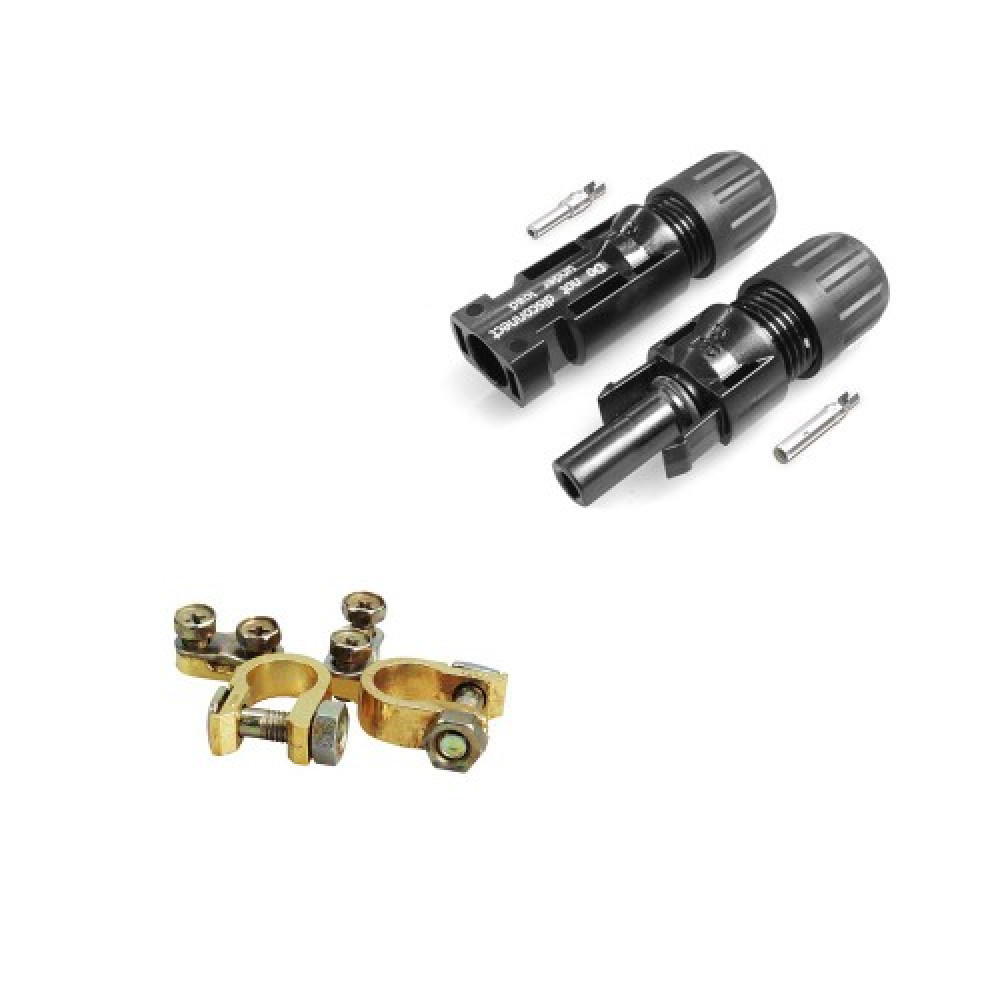

- 1 Paar MC4 Solarstecker von Multi-Contact (4mm²)
- 1 Paar Aderendhülsen
- 1 Paar Batteriepolklemmen
Was kann man damit machen?
Dieser Bausatz bildet die Basis für eine 12V Solaranlage. Am Lastausgang des mitgelieferten Ladereglers können Sie direkt bis zu 10A 12V Strom für Ihre Verbraucher ziehen. Das Set ist sehr vielseitig einsetzbar und enthält alle notwendigen Komponenten, um eine 12V Batterie zu laden und 12V-Verbraucher zu betreiben.
Wieviel Strom kann ich mit diesem Bausatz erzeugen?
Das 150W Panel produziert im Jahresdurchschnitt 600 Wh saubere Energie pro Tag. An sonnigen Tagen mehr, an regnerischen Tagen weniger. Auch andere Faktoren (Neigung, Temperatur, Verschmutzung, Breitengrad,Witterungsbedingungen etc.) beeinträchtigen die Leistung einer Solaranlage.
Informationen zu den Kabeln und Kleinteilen (Stecker)
Neben dem Solarmodul und Laderegler enthällt das Set auch sämliche Stecker, Kabel und Kleinteile, die Sie brauchen, um die Verbindungskabel für Ihre Solaranlage herzustellen.
Folgende Teile gehören zum Modulverbindungskabel:
- 15m Solarkabel 4mm², MC4-Stecker, Aderendhülsen 4mm²
Folgende Teile gehören zum Batterieverbindungskabel
- 2 x 1,5m 6mm² Solarkabel, 6mm² Aderendhülsen, M8-Ringkabelschuhe und Batteriepolklemmen
Daten
Anlagenleistung: 150 Watt
Systemspannung: 12V DC
Abmessungen Modul: 1350 x 590 x 35 mm
max. Laststrom (12V): 20A
Zelltyp: monokristallin
Tagesertrag durchschn. 600 Wh
Modulspannung (Vmp) 23,9 V
Leerlaufspannung (Voc) 28,0 V
Kurzschlussstrom (Isc) 9,1 A
Gewicht 13,5 kg
Für wen eignet sich der 150W Basic-Bausatz?
Dieser Bausatz ist die Basis für eine autarke 12V-Stromversorgung überall dort, wo kein Netzanschluss liegt: im Gartenhaus, auf dem Wochenendgrundstück, an der Weide oder am Teich. Die Low-Cost-Philosophie bedeutet nicht weniger Qualität – Sie erhalten ein monokristallines Offgridtec-Modul der Mono-V2-Serie, einen Victron-Laderegler, Helukabel-Solarkabel und Original-MC4-Stecker von Multi-Contact. Gespart wird nur an der Konfektionierung: Die übernehmen Sie mit den beiliegenden Aderendhülsen und Batteriepolklemmen selbst.
Montage in wenigen Schritten
Zuerst wird der Victron PWM light 20A über das 1,5m-Batteriekabel mit dem Akku verbunden, damit der Regler die Systemspannung erkennt. Anschließend schließen Sie das Solarmodul über das 15m-Solarkabel mit den MC4-Steckern an. Die Aderendhülsen sorgen für sichere Kontakte in den Schraubklemmen. So ist die Anlage in unter einer Stunde betriebsbereit.
Passender Akku und Dimensionierung
Mit rund 600 Wh durchschnittlichem Tagesertrag im Sommer harmoniert das 150W-Modul ideal mit einem zyklenfesten 12V AGM- oder Gel-Akku von 100 bis 150Ah. So wird der Tagesertrag vollständig gespeichert und steht abends zur Verfügung. Starterbatterien sind für zyklische Solaranwendungen ungeeignet.
Warum PWM-Technik?
Bei einer 12V-Anlage mit einem Modul arbeitet ein hochwertiger PWM-Regler sehr effizient und ist deutlich günstiger als ein MPPT-Regler. Der Victron PWM light schützt den Akku vor Überladung und Tiefentladung und übernimmt im Winter die Erhaltungsladung – die Anlage bleibt damit das ganze Jahr über sich selbst überlassen zuverlässig in Betrieb. Bei Bedarf lässt sich später ein zweites Modul ergänzen, der 20A-Regler verkraftet bis zu ca. 240Wp.
