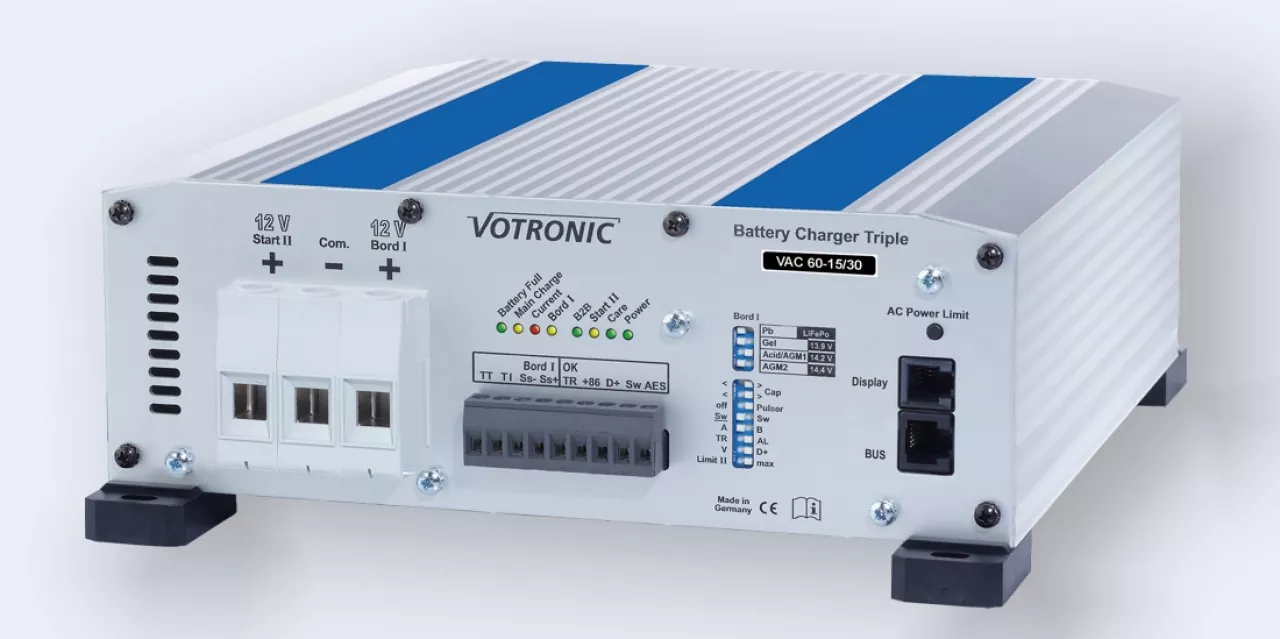

Votronic 0666 Battery Charger VAC 60-15/30 Triple

Batterielader VAC 60-15/30 triple von Votronic - Ladegerät, Ladewandler, Batterie-Trainer und Ladestromverteiler

Der VAC Triple 60-15/30 Battery Charger von Votronic (MPN 0666) besteht aus einem 45A VAC-Netzladegerät und einem 60A VCC-Ladewandler inklusive Batterie-Trainer. Im Vergleich zum VBCS Triple ist anstelle des integrierten MPP-Solar-Laderegler ein intelligenter Ladestrom-Verteiler integriert worden, der den Ladestrom des Netz-Ladegerätes aufteilt und die Starter-Batterie mit einem Ladestrom von 15 A versorgt.

Automatische Batterie-Regenerierung	Netzteil-Funktion (Batteriewechsel)
Anschluss Fern-Bedienung/-Anzeige	Batterie-Kapazität (-Größe) einstellbar
Power-Limit-Funktion Netz-/Ladeleistungs-Reduzierung	Silent Run-Funktion (Nachtabsenkung)
Temperatur-Kompensation	Temperatur-Sensor im Lieferumfang
Spannungsfühler (bei sehr langen Ladeleitungen)	Elektronik feuchtigkeitsgeschützt

Stromversorgung für Starter- und Versorgungsbatterien

Auf diese Weise können höhere Lasten an der Starter-Batterie (Entertainment, Blaulicht, Martinshorn etc.) gepuffert und die Startfähigkeit des Fahrzeugs dauerhaft gewährleistet werden. Wird der hohe Ladestrom an der Starter-Batterie nicht mehr benötigt, stellt der Ladestrom-Verteiler diesen zusätzlich der Bordbatterie zur Verfugung.

Wichtige Produktmerkmale des VAC-60-15/30 Triple

• Wie Baureihe VBCS Triple jedoch ohne MPP-Solar-Laderegler
• Stattdessen mit intelligentem 15A Ladestromverteiler
• Integrierter VCC Ladewandler (Batterie zu Batterie) mit 60A
• Integrierter Batterietrainer für die lebensverlängernde Pflege Ihre wertvollen Batterien
• Integriertes VAC-Netzladegerät mit einer max. Ladeleistung von 45A
• Ladestromverteiler liefert hohen Ladestrom 12 V / 15A zur schnellen Ladung der Starter-Batterie und Versorgung der daran angeschlossenen 12 V Verbraucher bei Netz-Ladung
• inklusive Ladeerhaltung bei langen Standzeiten und integriertem Modul zur Batterie-Pflege
• deutlicher Preisvorteil im Vergleich zum Einzelkauf der integrierten Komponenten
• bietet Lademöglichkeiten sowohl für Versorgungs- als auch für Starterbatterien
• Elektronik feuchtigkeitsgeschützt

Lädt alle üblichen Batterietypen einschließlich Lithium-Akkus

Die Triple Geräte verfügen über Ladeprogramme für Blei-Säure, GEL und AGM Batterien und außerdem über 4 Ladeprogramme für Lithium Batterien, einschließlich eines Steuereingangs für den Anschluss eines LiFEPO4 Batterie-Management-Systems (BMS).

massiver Preisvorteil gegenüber Einzelkauf der Komponenten

Die großzügige Ausstattung der VAC Triple Geräte garantiert Ihnen im Vergleich zum Einzelkauf aller integrierten Komponenten eine solide Einsparung.

optionales LCD-Fernbedienpanel verfügbar

Wer auch im Cockpit die volle Kontrolle und Übersicht über sein Energiesystem haben will, der sollte sich das optionale Votronic 1247 LCD-Charge Control S ansehen. Es kann alle wesentlichen Informationen des VAC-Triple anzeigen und ist vom Format her passend zum restlichen Einbau-Panel Programm von Votronic.

Lieferumfang:

1x Votronic 066 VAC 60-15/30 Triple Battery Charger
1x Bedienungsanleitung

Technische Daten:

Netzbetrieb
Nenn-Betriebsspannung (AC) in [V]	110 bis 230 / 45 - 65 Hz weltweit
Betriebsspannungsbereich (AC) in [V]	90 - 270 (volle Ladeleistung)
Max. Leistungs-Aufnahme (AC) in [W]	780
Lade-Leistung Bord-/Starter-Batterie max. [A]	45,0 / 15,0
Schaltausgang für Motor-Startsperre	ja
Power-Limit-Funktion	ja
12 V / 12 V B2B-Ladewandler-Betrieb
Lade-Leistung Bord-Batterie max. [A]	60
Automatische Aktivierung D+ / Zündung	ja
Starter-Batterie/LiMa Spannungsbereich (Euro 6) in [V] / max. Strom [A]	10,5 - 16,5 / 63
Limit II max. Strom Begrenzung (einstellbar) in [A]	65
Starter-Batterie
Nennspannung [V] / Kapazität min. [Ah] empfohlen	12  / > 100
Bord-Batterie, IU1oU2oU3
Nennspannung Blei / LiFePO4 [V]	12 / 12,8 - 13,3
Batterie-Kapazität, einstellbar [Ah]	90 - 560
Geräte-Einbaulage	beliebig
Temperaturbereich [°C]	-20 bis +45
Schutzgrad/-klasse	IP 21
Maße (BxHxT) in [mm] - Maße inkl. Befestigungsflansche, ohne Anschlüsse	217 x 85 x 250
Gewicht [g]	2.900
Umgebungsbedingungen, Luftfeuchtigkeit:  max. 95% Raumfeuchte, nicht kondensierend
Lieferumfang: Netzkabel, 1 Temperatursensor, Bedienungsanleitung

Ausführliche Funktionsbeschreibung:

Netz-Betrieb, Standbetrieb an der Außensteckdose vom Stromnetz:

• Die volle Ladeleistung im Universalweitbereich von 110 V AC - 230 V AC ohne Umschaltung ist auch bei großen Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) weltweit verfügbar.
• Leistungsfähige Ladung der Bord-Batterie und Versorgung der 12 V-Verbraucher aus dem Netz.
• Ladestromverteiler mit 2. Ladezweig 12 V/10-15 A zur Ladung der Start-Batterie und Versorgung der 12 V-Fahrzeugverbraucher aus dem Netz- mit Ladeerhaltung bei langen Standzeiten.
• Dank der mehrstufigen Langzeit-Ladekennlinien kann das Gerät ständig mit dem Netz verbunden sein (Einsatz-, Winterpause) und die Batterien fit halten.

Lade-Wandler-, „B2B“-Betrieb, Mobilbetrieb aus Lichtmaschine und Starterbatterie (Battery to Battery):

• Der leistungsfähige Lade-Wandler (Booster) ermöglicht die vollständige Ladung der Bordbatterie während der Fahrt.
• Er erhöht/vermindert die Spannung auf das nötige Niveau, um die Bordbatterie mit der für sie optimalen Ladekennlinie präzise aufladen zu können.
• Er gleicht Leitungsverluste und erhebliche Spannungsschwankungen der Lichtmaschine, wie sie z.B. bei Euro 6-Fahrzeugen ständig vorkommen, vollständig aus.
• Die mit versorgten 12V-Verbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.

Pulser-Betrieb, Training für die Bordbatterie in den Ladepausen, wenn keine Ladequelle vorhanden ist:

• Durch Batterie-Training wird die unbenutzte (Blei-) Batterie bei längeren Standpausen oder Saisonbetrieb vor schneller Alterung und Ausfall durch Sulfatierung geschützt.

 Weitere Geräteeigenschaften:

• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit den Batterien verbunden sein und hält diese auf Vollladung. Ist keine Ladequelle vorhanden (Netzausfall, Motor-Stopp) werden die Batterien nicht entladen.
• Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
• Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie.
•
• Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. beim Batteriewechsel).
• Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (Wind-, Motor- und Brennstoff-Generatoren) an einer Batterie.
• Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
• Anschluss für Batterie-Temperatur-Sensor (im Lieferumfang): Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden. LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen < 0°C. Unbedingt empfohlen, wenn die Batterietemperatur im laufenden Betrieb unter 0°C fallen kann.
• Blei-Batterie-Regenerierung bei Standzeiten automatisch zweimal wöchentlich gegen schädliche Säureschichtungen.
• Ladehilfe für tiefstentladene Blei-Batterien: Schonendes vorladen der (Blei-Säure, -Gel, -AGM)-Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
• Steckfertiger Anschluss für optionalen LCD-Charge Control S

	„Gel“: Ladeprogramm für Gel-Batterien, Kennlinie IU1oU2oU3 Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-„Verhungern“ zu vermeiden.
	„AGM“: Ladeprogramm für AGM-/Vlies-Batterien, Kennlinie IU1oU2oU3 Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen-Technologie).
	Ladeprogramm „DIN 0510“ für Blei-Säure-/Nass-Batterien, Kennlinie IU1oU2oU3 Allgemeine DIN-Kennlinie zur Ladung und Ladeerhaltung von offenen und geschlossenen Bleiakkus mit abnehmbaren Zellenstopfen und der Möglichkeit der Säurestandskontrolle und Säurestandskorrektur (Wartung). Ebenfalls anzuwenden für geschlossene Batterien wartungsarm, wartungsfrei, antimonarm, silberlegiert, calcium etc. mit niedrigem bzw. sehr niedrigem Wasserverbrauch. Bietet mit hohem U1-Niveau kurze Ladezeiten, hohen Ladefaktor und hohe Säuredurchmischung, auch im ruhenden (stationären) Einsatz (Säureschichtung) bei „nassen“ Antriebs-, Beleuchtungs-, Solar-, Heavy Duty- und Standard-Batterien.
	„UNIVERSAL“: Ladeprogramm für Blei-Säure-/Nass-/AGM-Batterien, Kennlinie IU1oU2oU3 Universalprogramm zur Ladung und Ladeerhaltung von Säure-Batterien in Fahrzeugen (gemischt mobil/stationär). Bietet mit mittlerem U1-Niveau noch kurze Ladezeiten, guten Ladefaktor und gute Säuredurchmischung bei offenen und geschlossenen, wartungsarmen, wartungsfreien Standard-, Antriebs-, Beleuchtungs-, Solar- und Heavy Duty-Batterien, sowie AGM-Batterien mit normalem U1-Niveau.
	„LiFePO4“: Ladeprogramm für Lithium-Batterien, Kennlinie IU1oU2oU3 Ladeprogramm abgestimmt auf Lithium-LiFePO4-Batterien mit eigenem BMS und vorgeschriebener bzw. eingebauter Schutzbeschaltung. Eine spezielle Ruhe-Erhaltung hält die LiFePO4-Batterie bei abgestelltem Fahrzeug (Saisonbetrieb) automatisch auf einem für die Lebensdauer vorteilhaften Ladestand von 50-80% und puffert dabei auch 12 V-Verbraucher sowie die Fahrzeug-Starterbatterie. Darüber hinaus aktiviert eine regelmäßige Auto Wake UP-Funktion das Batterien Zellen-Balancing.
