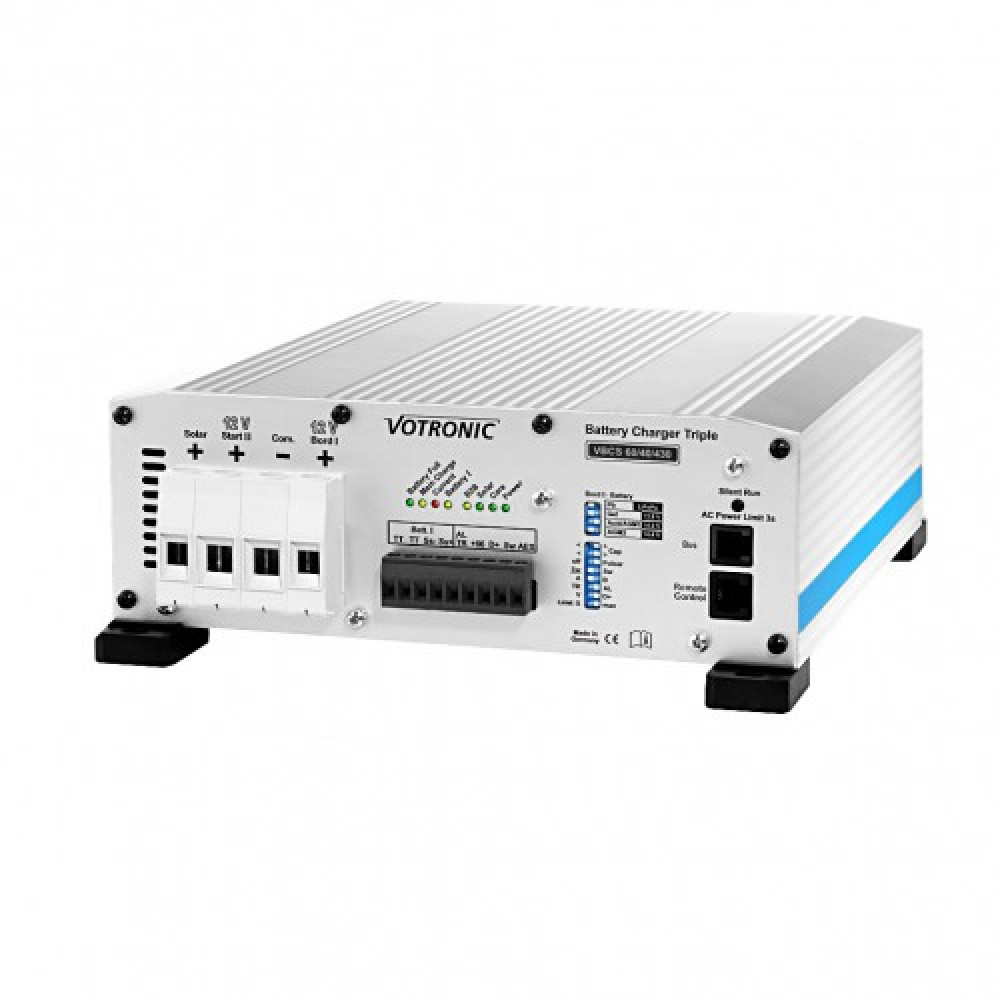

Votronic VBCS 60-40-430 Triple - Solarladeregler Batterieladegerät Ladewandler Kombi

VBCS Triple 60-40-430 Votronic

Mit dem Battery Charger VBCS Triple wurde eine völlig neue Gerätekombination geschaffen, die aus einem Pb-Netzladegerät, VCC-Lade-Wandler und MPP-Solar-Regler besteht und die Energieversorgung im Reisemobil sicherstellt. Die Batterien werden immer automatisch geladen, egal ob während der Fahrt oder auf dem Stellplatz. Vor allem die üppig dimensionierte Ladeleistung des integrierten Lade-Wandlers sorgt mit 30A dafür, dass schon bei kurzen Fahrten die Bordbatterie mit vollem Ladestrom geladen wird und am Zielort vollständig aufgeladen ist.

Die Baureihe VBCS Triple entspricht hinsichtlich Qualität, Ausstattung und Funktionen den VOTRONIC Einzelgeräten und zeichnet sich durch ihre besonders kompakte und leichte Bauform aus. Die Geräte tragen besonders zur Kostensenkung bei und helfen, wertvollen Platz im Reisemobil einzusparen. Anschaffung, Einbau und Anschluss-Verdrahtung reduzieren sich auf ein Minimum, so dass zusätzlich wertvolle Ressourcen geschont werden.

 Produkteigenschaften:

• integrierter VCC Ladewandler 60A
• integriertes Pb-Netzladegerät mit 40A
• integrierter MPP-Solarladeregler für maximal 430W Modulleistung
• lädt 1 Versorgungs- und 1 Starterbatterie oder 2 Versorgungsbatterien oder 2 Starterbatterien
• Ständige, vollautomatische Batterieladung
• Hohe Betriebssicherheit Schnelle und batterieschonende Ladung
• 8 Ladekennlinien für Säure-, Gel-, AGM- und moderne LiFePO4-Batterien
• Steuereingang LiFePO4 - BMS für Ladung Stopp
• Die Ladespannungen sind frei von Spitzen und so geregelt, dass Überladungen ausgeschlossen sind
• Präzise Batterie-Temperaturkompensation, Temperatur-Sensor 825 im Lieferumfang enthalten
• Intelligente Mikroprozessorsteuerung berücksichtigt die gleichzeitige Mitversorgung von Verbrauchern an der Batterie
• Automatische Batterie-Regenerierung bei langen Standzeiten (zweimal wöchentlich)
• Integrierte Batterie-Pflege (Pulser)
• Ausgleich der Spannungsverluste auf den Ladekabeln für exakte Einhaltung der Ladespannungen
• Robuste Technik und kompakte Bauform
• Einfache Installation und kurze Kabelwege
• Steckfertiger Anschluss für optionalen LCD-Charge Control S

Der VBCS 60/40/430 Triple ist mit 8 Ladekennlinien, sowohl für Blei-Säure, -Gel und -AGM-Batterien als auch für Lithium-LiFePO4-Batterien zukunftssicher ausgestattet. Der integrierte Battery Trainer hält während langer Standzeiten die Bordbatterien fit.

LCD Charge Computer 1247 optional verfügbar

Eine eigens für diese Ladeeinheit konzipiertes LCD-Anzeige- und Bedienteil zeigt alle wichtigen Geräteinformationen an. Zudem kann das Ladegerät auf die Energieversorgung des Stellplatzes angepasst werden.

Technische Eckdaten VBCS 60/40/430 Triple

Mpp-Dual-Laderegler
Solarmodulleistung: 60-430Wp
Modulstrom max: 26,0A
Modulspannung (Voc) max.: 28V
Ladestrom Board- / Starter-Batterie max.: 31,5/5 A

Netzladegerät
Betriebsspannung: 110-230V AC 45,65Hz(weltweit)
Max Leistungsaufnahme: 700W
Ladestrom Board- / Starter-Batterie max: 40/5 A

12V/12V Batterie zu Batterie VCC Ladewandler
Ladeleistung Bordbatterie max.: 60A
Automatische Aktivierung D+ / Zündung
Starterbatterie/LiMa Spannungsbereich (Euro6) / max. Strom: 11-16V/82A



Netzbetrieb
Nenn-Betriebsspannung (AC) in [V]	110 bis 230 / 45 - 65 Hz weltweit
Betriebsspannungsbereich (AC) in [V]	100 - 265 (volle Ladeleistung)
Max. Leistungs-Aufnahme (AC) in [W]	700
Lade-Leistung Bord-/Starter-Batterie max. [A]	40,0 / 5,0
Schaltausgang für Motor-Startsperre	ja
Power-Limit-Funktion	ja
12 V / 12 V B2B-Ladewandler-Betrieb
Lade-Leistung Bord-Batterie max. [A]	60
Automatische Aktivierung D+ / Zündung	ja
Starter-Batterie/LiMa Spannungsbereich (Euro 6) in [V] / max. Strom [A]	10,5 - 16,0 / 82
Limit II max. Strom Begrenzung (einstellbar) in [A]	65
MPP-Solar-Laderegler-Betrieb
Solar-Modul-Leistung (Pmax) in [Wp]	60 - 430
Solar-Modul-Strom max.  [A]	26,0
Solar-Modul-Spannung (Voc) max. [V]	28
Ladestrom Bord- / Starterbatterie max. [A]	31,5 / 5,0
Schalt-Ausgang AES Kühlschrank	ja
Starter-Batterie
Nennspannung [V] / Kapazität min. [Ah] empfohlen	12  / > 100
Bord-Batterie, IU1oU2oU3
Nennspannung Blei / LiFePO4 [V]	12 / 12,8 - 13,3
Batterie-Kapazität, einstellbar [Ah]	90 - 560
Geräte-Einbaulage	beliebig
Temperaturbereich [°C]	-20 bis +45
Schutzgrad/-klasse	IP 21
Maße (BxHxT) in [mm] - Maße inkl. Befestigungsflansche, ohne Anschlüsse	217 x 85 x 250
Gewicht [g]	2.900
Umgebungsbedingungen, Luftfeuchtigkeit:  max. 95% Raumfeuchte, nicht kondensierend
Lieferumfang: Netzkabel, 1 Temperatursensor, Bedienungsanleitung

Auch erhältlich in Boots-Ausführung mit vor Feuchtigkeit geschützter Elektronik:
Battery Charger VBCS 60/40/430 Triple  (Art. 13245)
