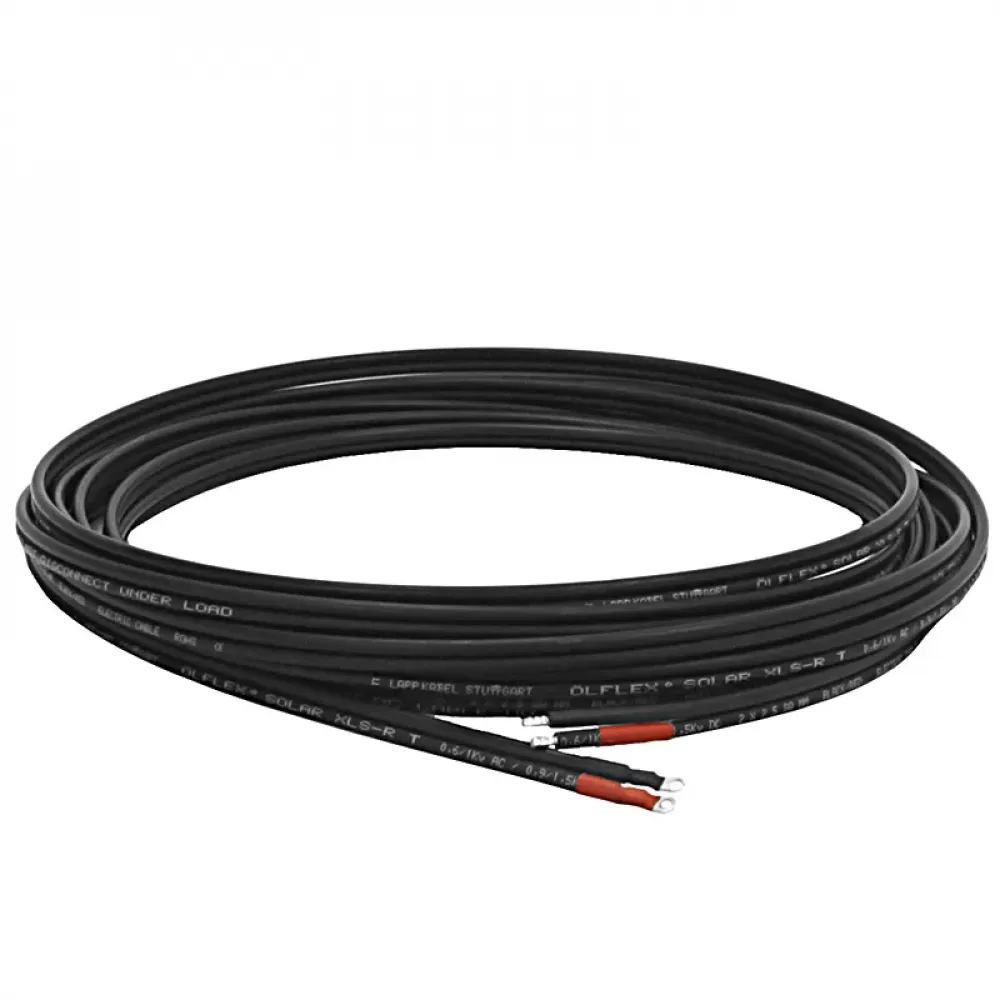

8m 2x2,5mm² Anschlusskabel XLS-RT – für kleine Solarmodule mit Schraubanschluss
Kleine Solarmodule mit 10 W, 20 W oder 30 W haben in der Regel keine MC4-Stecker, sondern eine Anschlussdose mit Schraubklemmen. Genau dafür ist dieses 8 m lange Anschlusskabel gebaut: Auf der Modulseite tragen beide Adern Ringkabelschuhe R3,5 für M3- bis M3,5-Schrauben, auf der Reglerseite Aderendhülsen 2,5 mm² x 10 mm für die Klemmen des Ladereglers. Auspacken, anschrauben, anklemmen – fertig.
Als Leitung kommt die Lapp ÖLFLEX SOLAR XLS-R T mit 2x 2,5 mm² zum Einsatz: eine Zwillingsleitung, die sich ohne Werkzeug in zwei Einzeladern trennen lässt, UV-beständig und für den Dauereinsatz im Freien zugelassen. Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern.
Bei den Strömen kleiner Module reicht der Querschnitt bequem: Ein 30-W-Modul liefert rund 2 A; über 8 m Hin- und Rückleitung entstehen damit 0.22 V oder 1.9 % Verlust bei 12 V.
Für wen dieses Kabel gedacht ist
- Betreiber kleiner Erhaltungsladungs-Anlagen: 10-W- bis 30-W-Modul hält die Batterie von Wohnwagen, Boot oder Oldtimer voll
- Gartenhaus, Weidezaun, Teichpumpe: kleines Modul auf dem Dach, Regler und Batterie im Inneren
- Alle Module mit Anschlussdose und Schraubklemmen M3 bis M3,5, auch von anderen Herstellern
- Einsteiger, die zum ersten Mal ein Modul mit einem PWM-Regler verbinden
Für Module mit MC4-Steckern ist dieses Kabel nicht gedacht; dort passen die Profi-Verbindungskabel mit 4 mm² oder 6 mm² aus dem Shop.
Technische Daten
| Hersteller-Teilenummer | 4-01-007930 |
| Kabellänge | 8 m |
| Leiterquerschnitt | 2x 2,5 mm² Kupfer, feindrähtig |
| Leitungstyp | Lapp ÖLFLEX SOLAR XLS-R T, Zwillingsleitung, trennbar |
| Modulseite | 2x Ringkabelschuh R3,5 (für M3 bis M3,5) |
| Reglerseite | 2x Aderendhülse 2,5 mm² x 10 mm |
| Geeignet für | Solarmodule 10 W bis 30 W mit Anschlussdose |
| Maximale Spannung | 1000 V DC (Leitung), Anwendung 12 V / 24 V |
| UV-Beständigkeit | ja, für Dauer-Außeneinsatz |
| Temperaturbereich | -40 °C bis +90 °C |
| Fertigung | Offgridtec-Manufaktur, Niederbayern |
| EAN | 4250983251944 |
Spannungsfall über 8 m bei 12 V
| 1 A (ca. 12 W bei 12 V) | 0.11 V Spannungsfall = 0.9 % |
| 2 A (ca. 24 W bei 12 V) | 0.22 V Spannungsfall = 1.9 % |
| 3 A (ca. 36 W bei 12 V) | 0.34 V Spannungsfall = 2.8 % |
| 5 A (ca. 60 W bei 12 V) | 0.56 V Spannungsfall = 4.7 % |
Bis 30 W bleibt der Verlust deutlich unter 1 %. Für Module ab 50 W ist 2,5 mm² über 8 m zu knapp – dann 4 mm² oder 6 mm² wählen.
Einsatzmöglichkeiten
- Erhaltungsladung im Winterlager: 20-W-Modul auf dem Wohnwagen, PWM-Regler an der Batterie, Kabel durch die Fensterdichtung.
- Weidezaungerät: Modul am Pfahl, Regler und Batterie in der Gerätebox.
- Teichbelüftung und Gartenbeleuchtung: Kleines Modul am Schuppen, Technik im Trockenen.
- Bootsdeck: Modul auf dem Kajütdach, Regler unter Deck.
Montage an der Anschlussdose
Deckel der Moduldose öffnen, Ringkabelschuhe unter die Schrauben von Plus und Minus legen, festziehen, Deckel schließen. Die Zuordnung steht in der Dose. Am Regler zuerst die Batterie anschließen, dann die Aderendhülsen in die PV-Klemmen. Die Zwillingsleitung lässt sich am Ende einige Zentimeter aufteilen, wenn die Klemmen weiter auseinanderliegen.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Offgridtec Anschlusskabel 8 m, 2x 2,5 mm² XLS-R T, Ringkabelschuhe R3,5 auf Aderendhülsen (4-01-007930)
Nicht enthalten: Laderegler, Solarmodul, Befestigungsmaterial.
Offgridtec gewährt auf dieses Produkt die gesetzliche Gewährleistung. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum 8m 2x2,5mm² Anschlusskabel
Ja, wenn das Modul eine Anschlussdose mit Schraubklemmen M3 bis M3,5 hat. Das ist bei den Offgridtec-Modulen mit 10 W, 20 W und 30 W der Fall und bei den meisten kleinen Modulen anderer Hersteller. Module mit MC4-Steckern brauchen stattdessen ein Profi-Verbindungskabel.
Für Module bis 30 W ja. Ein 30-W-Modul liefert rund 2 A, das ergibt über 8 m Hin- und Rückleitung 0.22 V Verlust, also 1.9 % bei 12 V. Ab 50 W wird der Querschnitt bei dieser Länge zu klein; dann 4 mm² oder 6 mm² wählen.
Jeder PWM- oder MPPT-Regler mit Schraubklemmen, die 2,5 mm² aufnehmen. Für 10 W bis 30 W reicht ein kleiner PWM-Regler mit 5 A oder 10 A völlig aus.
Ja, auf der Reglerseite. Dann müssen neue Aderendhülsen aufgepresst werden, was mit einer einfachen Aderendhülsenzange gelingt. Die Ringkabelschuhe auf der Modulseite bleiben unverändert.
Weil Standard-MC4-Stecker für 4 mm² bis 6 mm² ausgelegt sind und sich auf 2,5 mm² nicht zuverlässig crimpen lassen. Kleine Module haben deshalb Schraubklemmen, und dieses Kabel ist genau darauf abgestimmt.
