Victron SmartSolar MPPT 150/70-Tr VE.Can – 70A Solarladeregler mit CAN-Bus
Der MPPT Laderegler 150/70-Tr VE.Can von Victron Energy (MPN SCC115070411) ist die vernetzte Ausbaustufe der 150V-Klasse. Er lädt 12V-, 24V-, 36V- und 48V-Batterien mit bis zu 70 A und verarbeitet am 48V-Speicher bis zu 4.000 W Modulleistung. Entscheidend ist der Unterschied zur Standardversion: Dieses Gerät hat zwei VE.Can-Anschlüsse zusätzlich zu VE.Direct und Bluetooth.
Über VE.Can lassen sich bis zu 25 Laderegler in Reihe verbinden und mit einem einzigen Kabel an ein GX-Gerät anschließen. Sie synchronisieren ihre Ladephasen und melden ihre Daten gemeinsam an das VRM-Portal. Zum Vergleich: Über Bluetooth allein sind es maximal zehn Geräte.

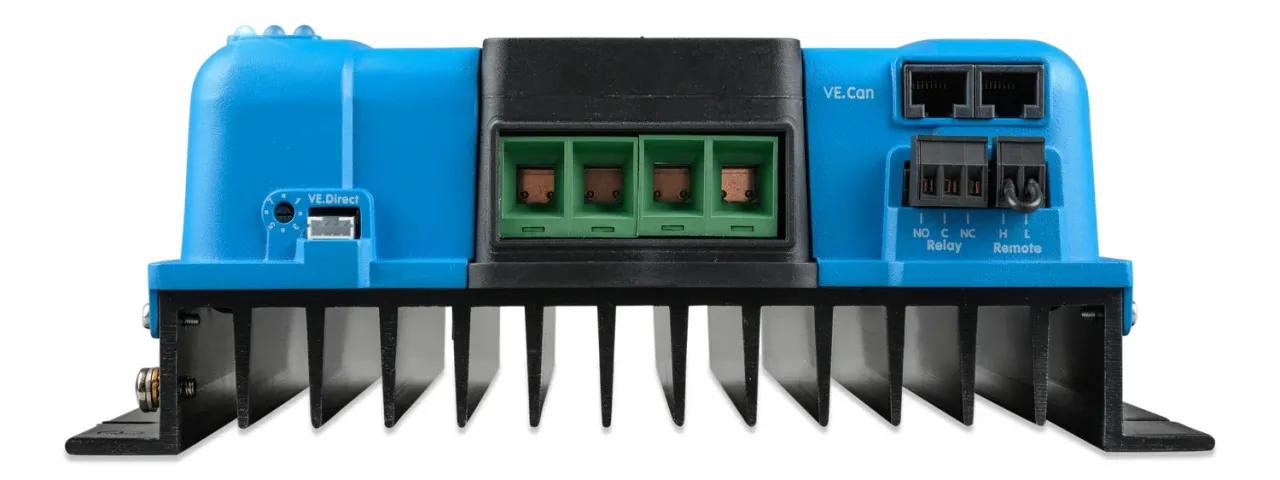

Das Kürzel Tr bezeichnet die Ausführung mit Schraubklemmen bis 35 mm². Programmierbares Relais, ferngesteuerte Ein-/Aus-Schaltung und der Steckplatz für das optionale SmartSolar-Display sind ebenfalls an Bord.
Für wen der SmartSolar 150/70-Tr VE.Can gedacht ist
- Größere Anlagen mit mehreren Ladereglern, die über ein Kabel statt über Bluetooth zusammenarbeiten sollen
- Betreiber bestehender Victron-Systeme mit Cerbo GX, Ekrano GX oder Color Control und VE.Can-Verkabelung
- 48V-Hausspeicher, bei denen mehrere Dachflächen mit eigenen Strings auf eine Batteriebank arbeiten
- Gewerbliche Inselanlagen mit Fernwartung über das VRM-Portal
- Boote und Expeditionsfahrzeuge mit umfangreicher Victron-Peripherie und VE.Bus BMS
- Anlagen mit Lastmanagement, in denen das Relais Verbraucher oder Generator ansteuert
Wer nur einen einzelnen Regler betreibt und ohnehin per Bluetooth arbeitet, kommt mit dem SmartSolar 150/70-Tr ohne VE.Can günstiger weg. Erst ab zwei oder drei Reglern und einem GX-Gerät spielt die CAN-Anbindung ihren Vorteil aus.
Technische Daten
| Hersteller-Teilenummer (MPN) | SCC115070411 |
| Batteriespannung | 12 / 24 / 48 V automatische Auswahl, 36 V manuell |
| Maximaler Batteriestrom | 70 A |
| PV-Nennleistung | 12 V: 1.000 W / 24 V: 2.000 W / 36 V: 3.000 W / 48 V: 4.000 W |
| Maximale PV-Leerlaufspannung | 150 V absoluter Höchstwert (kälteste Bedingungen), 145 V für Einschalten und Betrieb |
| Max. PV-Kurzschlussstrom | 50 A |
| Spitzenwirkungsgrad | 98 % |
| Eigenverbrauch | unter 35 mA bei 12 V, unter 20 mA bei 48 V |
| Konstantspannung (Absorption) | 14,4 / 28,8 / 57,6 V, regulierbar |
| Erhaltungsspannung (Float) | 13,8 / 27,6 / 55,2 V, regulierbar |
| Ausgleichsspannung | 16,2 / 32,4 / 64,8 V, regulierbar |
| Ladealgorithmus | mehrstufig adaptiv, acht vordefinierte Algorithmen oder benutzerdefiniert |
| Temperaturkompensation | -16 / -32 / -48 / -64 mV pro °C |
| Datenkommunikation | zwei VE.Can-Anschlüsse, VE.Direct-Anschluss, Bluetooth über die VictronConnect-App |
| Ferngesteuerte Ein-/Aus-Schaltung | ja, 2-polige Anschlüsse |
| Programmierbares Relais | DPST, 240 VAC / 4 A, DC 4 A bis 35 VDC bzw. 1 A bis 60 VDC |
| Parallelbetrieb | bis zu 25 Geräte über VE.Can oder bis zu 10 Geräte über Bluetooth |
| Schutzfunktionen | PV-Verpolung, Ausgangskurzschluss, Übertemperatur |
| Betriebstemperatur | -30 °C bis +60 °C, volle Nennausgangsleistung bis 40 °C |
| Feuchte | 95 % nicht kondensierend |
| Maximale Höhe | 5.000 m, voller Nennausgang bis 2.000 m |
| Verschmutzungsgrad | PD3 |
| Schutzklasse | IP43 elektronische Bauteile, IP22 Anschlussbereich |
| PV- und Batterieanschluss | Schraubklemmen 35 mm² / AWG2 |
| Maße (H x B x T) | 185 x 250 x 95 mm |
| Gewicht | 3 kg |
| Gehäusefarbe | Blau RAL 5012 |
| Normen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| EAN | 8719076050322 |
Einsatzmöglichkeiten
- Mehrere Dachflächen, ein Speicher: Ost-, Süd- und Westdach bekommen je einen eigenen Regler. Über VE.Can arbeiten sie synchron auf dieselbe 48V-Bank.
- Gewerbliche Inselanlage mit Fernwartung: Ein Kabel vom letzten Regler zum Cerbo GX genügt, alle Erträge erscheinen im VRM-Portal.
- Nachrüstung einer wachsenden Anlage: Ein weiterer Regler wird einfach in die VE.Can-Kette eingeschleift, ohne die Bluetooth-Grenze von zehn Geräten zu erreichen.
- 48V-Speicher mit 4.000 W PV: Volle Leistung an einem einzigen Gerät, Schraubklemmen bis 35 mm² für kurze Leitungswege.
- Boot mit VE.Bus BMS: Die Fern-Ein/Aus-Klemme wird vom BMS angesteuert und trennt die Ladung bei Grenzwertüberschreitung.
- Lastmanagement: Das programmierbare Relais schaltet nach Batteriespannung, Ladezustand, Temperatur oder Uhrzeit.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron SmartSolar MPPT 150/70-Tr VE.Can Solarladeregler (SCC115070411)
- 1x Bedienungsanleitung
Nicht enthalten und separat erhältlich: VE.Can-Kabel und Abschlusswiderstände, einsteckbares SmartSolar-Display, MPPT Control Fernanzeige, VE.Direct-Kabel, Smart Battery Sense sowie Solar- und Batteriekabel.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum SmartSolar MPPT 150/70-Tr VE.Can
Über die beiden VE.Can-Anschlüsse lassen sich bis zu 25 Laderegler in Reihe verkabeln und mit einem einzigen Kabel an ein GX-Gerät anbinden. Sie synchronisieren ihre Ladephasen und melden gemeinsam ans VRM-Portal. Ohne VE.Can, also nur über Bluetooth, sind maximal zehn Geräte synchronisierbar. Der Aufpreis lohnt sich deshalb ab etwa zwei bis drei Reglern oder sobald ein GX-Gerät im System ist.
Die PV-Nennleistung liegt bei 1.000 W am 12V-System, 2.000 W am 24V-System, 3.000 W bei 36 V und 4.000 W am 48V-System. Die PV-Leerlaufspannung darf 150 V nicht überschreiten. Rechnen Sie eine Kältereserve ein, denn die Leerlaufspannung eines Moduls steigt bei Frost um rund 10 Prozent über den Datenblattwert.
Ja. VE.Can-Kabel und die beiden Abschlusswiderstände am Anfang und Ende der Kette sind nicht im Lieferumfang enthalten. Bei einem einzelnen Regler am GX-Gerät genügen ein Kabel und zwei Abschlusswiderstände. Alternativ lässt sich das Gerät auch über VE.Direct oder Bluetooth einbinden.
Tr steht für die Ausführung mit Schraubklemmen. PV- und Batterieseite nehmen Querschnitte bis 35 mm² auf. Die MC4-Variante bringt stattdessen fertige MC4-Steckverbinder mit und baut mit 215 mm etwas höher als die 185 mm der Tr-Version.
Nein. Für die Lastabschaltung nutzen Sie das eingebaute programmierbare Relais, das 240 VAC bei 4 A oder 4 A bis 35 VDC schaltet, oder ein separates BatteryProtect. Zusätzlich gibt es eine ferngesteuerte Ein-/Aus-Schaltung über zweipolige Anschlüsse, etwa für ein VE.Bus BMS.
Der Laderegler wird aus unserem deutschen Lager versendet, die angegebene Lieferzeit beträgt 2 bis 5 Werktage innerhalb Deutschlands. Das VictronConnect-Handbuch, der Ratgeber zur Reglerwahl und die Garantiebedingungen von Victron finden Sie im Downloadbereich dieser Produktseite.
- Victron Connect Handbuch (1.27 MB)
- Datenblatt Victron SmartSolar MPPT VE.Can 150 (388.15 KB)
- Beschränkte Garantie Victron Energy (142.15 KB)
