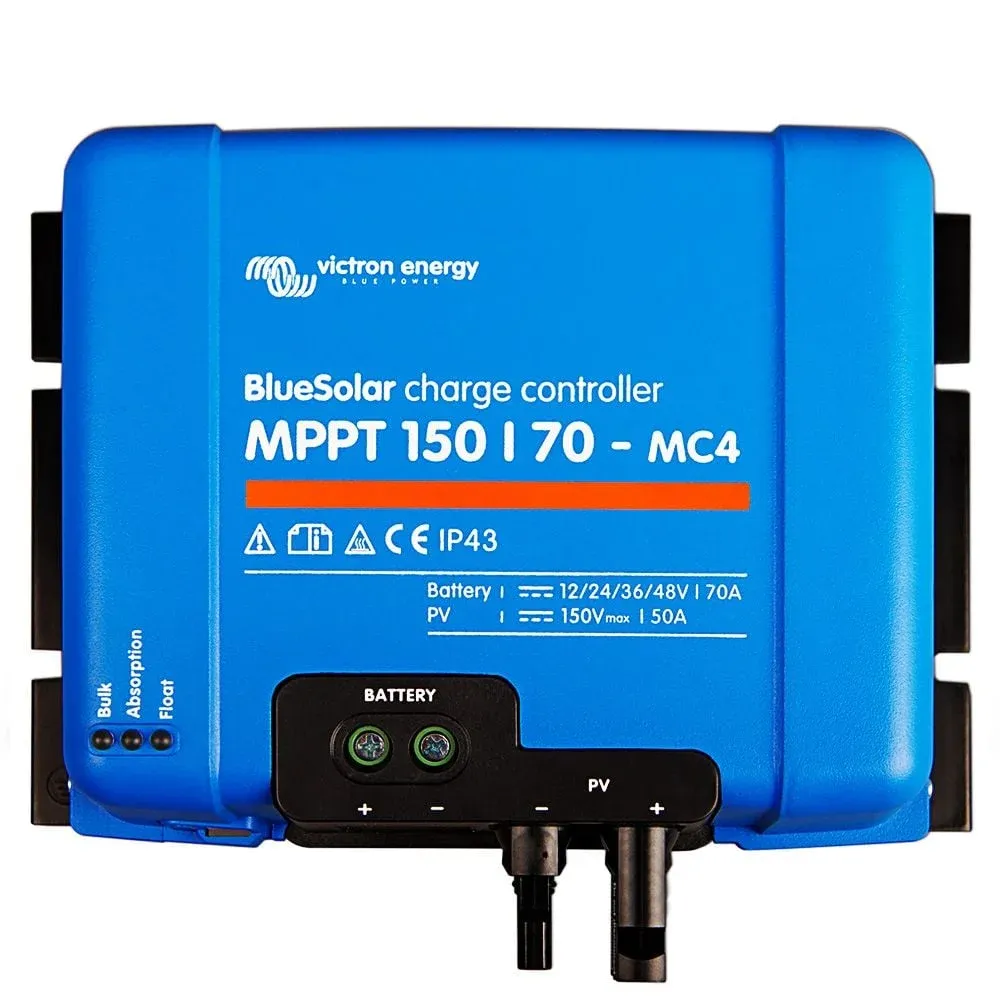

Victron BlueSolar MPPT 150/70-MC4 – 70A Solarladeregler mit MC4-Anschluss
Der MPPT Laderegler 150/70-MC4 aus der BlueSolar-Serie von Victron Energy (MPN SCC010070300) lädt 12V-, 24V-, 36V- und 48V-Batterien mit bis zu 70 A und nimmt Solarstrings bis 150 V Leerlaufspannung auf. Am 48V-Speicher verarbeitet er bis zu 4.000 W Modulleistung.
Der Unterschied zur Tr-Version liegt allein im Solaranschluss: Dieses Modell bringt zwei Paar MC4-Steckverbinder ab Werk mit. Die Module lassen sich damit ohne Klemmarbeit und ohne zusätzliche Verschraubung direkt anstecken. Pro Steckerpaar sind maximal 30 A zulässig; wer mehr als zwei Strings führt, braucht MC4-Y-Verteiler. Die Batterieseite hat wie bei der Tr-Version Schraubklemmen bis 35 mm². Durch die Steckverbinder baut das Gehäuse mit 215 mm etwas höher als die 185 mm der Tr-Ausführung.
BlueSolar oder SmartSolar – bitte vor dem Kauf prüfen
Der Name BlueSolar bezeichnet die Produktfamilie von Victron Energy und hat nichts mit Bluetooth zu tun. Das führt regelmäßig zu Fehlkäufen: Die BlueSolar-Serie hat kein Bluetooth. Eine spätere Nachrüstung über den VE.Direct-Dongle ist technisch zwar möglich, wird in der Praxis aber kaum gemacht – die Entscheidung fällt beim Kauf des Reglers.
Beide Serien nutzen dieselbe MPPT-Technik und denselben Wirkungsgrad von 98 %. Die Unterschiede liegen in der Ausstattung:
- Bedienung: Der SmartSolar wird per VictronConnect-App eingerichtet und überwacht. Der BlueSolar wird über einen Drehschalter mit acht Ladeprofilen eingestellt und läuft danach ohne App.
- Relais: Der SmartSolar ab 60 A hat ein programmierbares Relais, der BlueSolar nicht.
- Parallelbetrieb: Mehrere BlueSolar-Regler arbeiten nebeneinander, aber nicht synchronisiert. SmartSolar-Regler stimmen ihre Ladephasen über VE.Smart Networking ab.

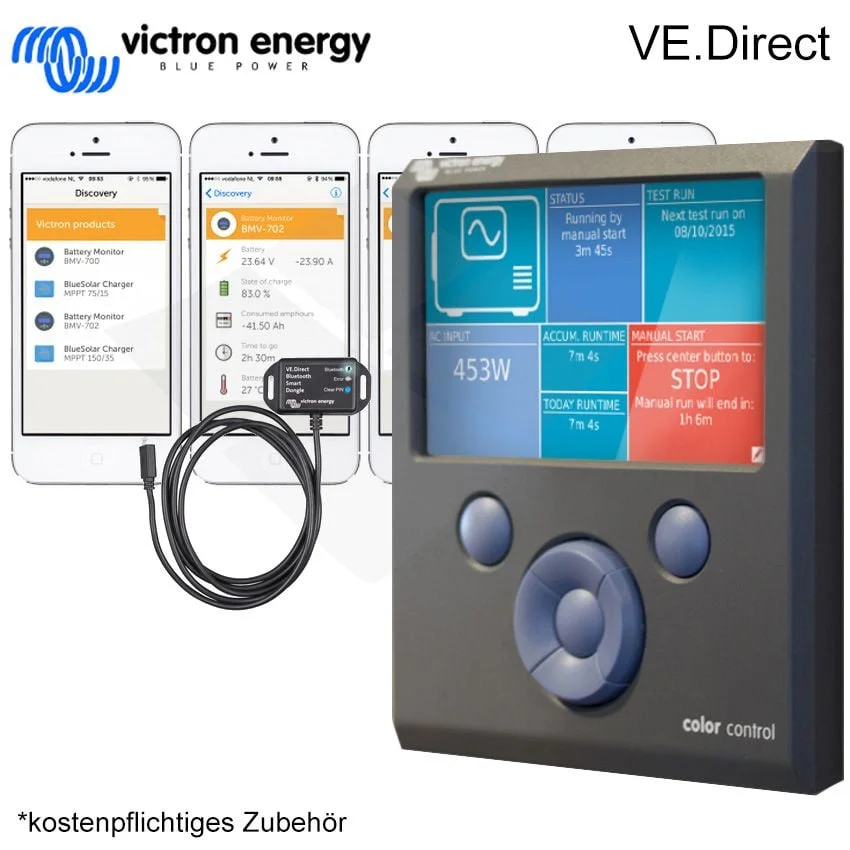

- Display: Der BlueSolar hat keinen Steckplatz für das SmartSolar-Display. Eine Fernanzeige ist über VE.Direct und das MPPT Control möglich.
- Eigenverbrauch: Der BlueSolar liegt mit 10 mA sogar niedriger als der SmartSolar.
Kurz gesagt: Wer den Regler einmal einstellt und danach nicht aufs Handy schaut, fährt mit dem BlueSolar günstiger. Wer die Anlage laufend beobachten oder mehrere Regler koordinieren will, sollte zum SmartSolar 150/70 greifen.
Technische Daten
| Hersteller-Teilenummer (MPN) | SCC010070300 |
| Batteriespannung | 12 / 24 / 48 V automatische Erkennung (36 V per Software-Tool) |
| Nennladestrom | 70 A |
| Maximale PV-Leistung | 12 V: 1.000 W / 24 V: 2.000 W / 48 V: 4.000 W |
| Maximale PV-Leerlaufspannung | 150 V absoluter Höchstwert (kälteste Bedingungen), 145 V für Einschalten und Betrieb |
| PV-Anschluss | zwei Paar MC4-Steckverbinder, max. 30 A pro Steckerpaar |
| Batterieanschluss | Schraubklemmen bis 35 mm² / AWG2 |
| Maximaler Wirkungsgrad | 98 % |
| Eigenverbrauch | 10 mA |
| Konstantspannung (Absorption) | 14,4 / 28,8 / 43,2 / 57,6 V, regulierbar |
| Erhaltungsspannung (Float) | 13,8 / 27,6 / 41,4 / 55,2 V, regulierbar |
| Ladealgorithmus | mehrstufig adaptiv, acht vorprogrammierte Profile über Drehschalter |
| Temperaturkompensation | -16 / -32 / -68 mV pro °C, interner Temperatursensor |
| Bluetooth | nicht eingebaut – App-Bedienung bietet die SmartSolar-Serie |
| Datenkommunikation | VE.Direct-Port |
| Ferngesteuertes Ein-/Ausschalten | über den VE.Direct-Anschluss |
| Programmierbares Relais | nicht vorhanden |
| Parallelbetrieb | möglich, jedoch nicht synchronisiert |
| Schutzfunktionen | Batterieverpolung (interne Sicherung), PV-Verpolung, Ausgangskurzschluss, Übertemperatur, PV-Rückstrom |
| Betriebstemperatur | -30 °C bis +60 °C, voller Nennausgang bis 40 °C |
| Feuchte | 95 % nicht kondensierend |
| Schutzklasse | IP43 elektronische Bauteile, IP22 Anschlussbereich |

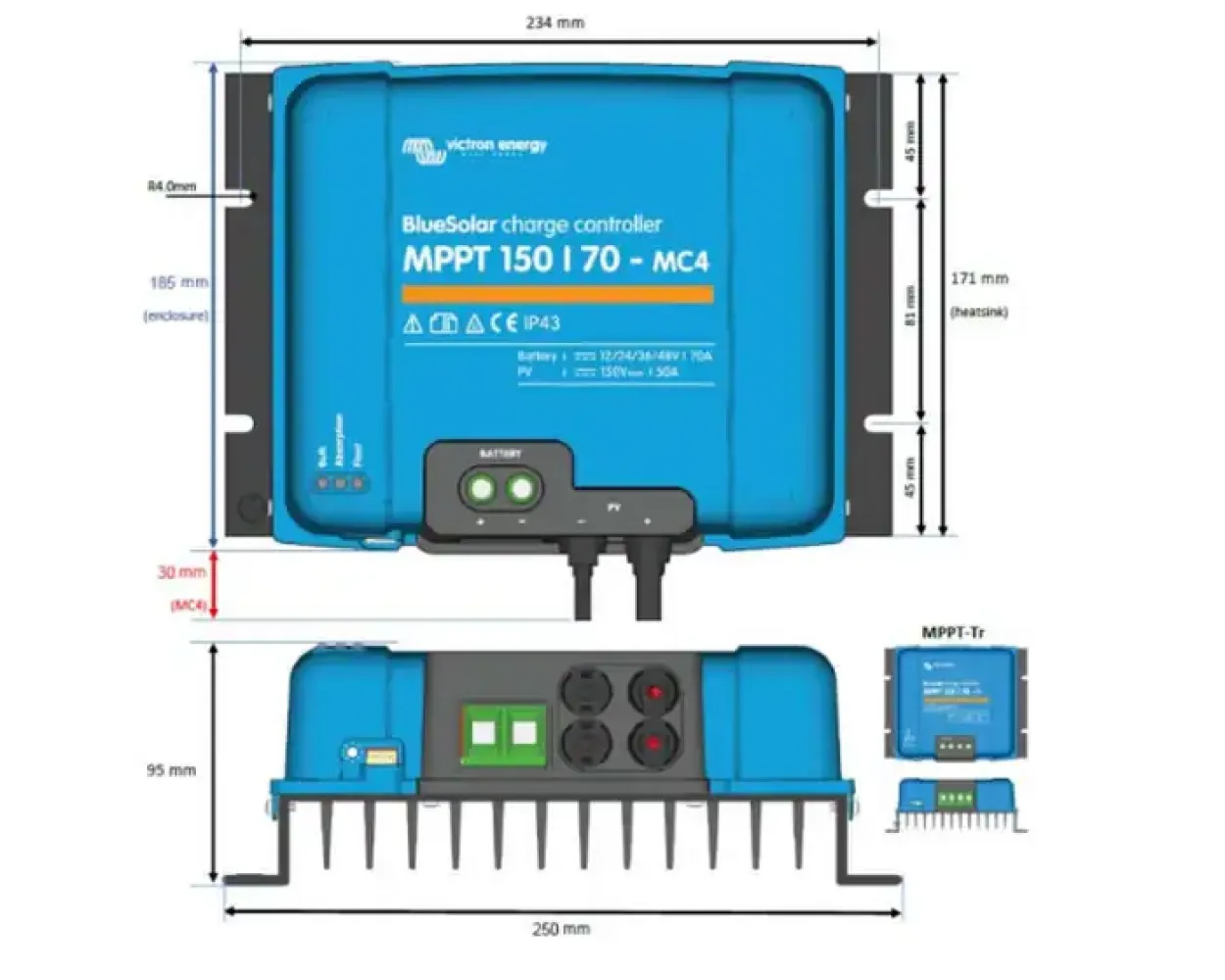

| Maße (H x B x T) | 215 x 250 x 95 mm |
| Gewicht | 3 kg |
| Kühlung | passiv über Kühlkörper, kein Lüfter |
| Gehäusefarbe | Blau RAL 5012 |
| Normen | EN/IEC 62109 |
| EAN | 8719076025528 |
Einsatzmöglichkeiten
- Dachanlage mit fertig konfektionierten Modulkabeln: Die MC4-Stecker der Module werden direkt angeschlossen, ohne Aderendhülsen und ohne Klemmarbeit im Schaltschrank.
- 48V-Inselanlage bis 4.000 W: Zwölf 330-W-Module lasten den Regler nahezu vollständig aus.
- 24V-Anlage an Werkstatt oder Stall: Bis 2.000 W Modulleistung an einem einzigen Gerät.
- Zwei getrennte Strings: Die beiden MC4-Paare nehmen zwei Strings direkt auf, solange jeder unter 30 A bleibt.
- Montage im Freien am geschützten Ort: Die Steckverbinder sparen eine zusätzliche Verteilerdose, der Anschlussbereich selbst bleibt aber IP22 und gehört ins Trockene.
- Festinstallation ohne ständige Überwachung: Acht Ladeprofile über den Drehschalter, danach läuft der Regler eigenständig.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron BlueSolar MPPT 150/70-MC4 Solarladeregler (SCC010070300)
- 1x Bedienungsanleitung
Nicht enthalten und separat erhältlich: MC4-Y-Verteiler, VE.Direct-Kabel, MPPT Control Fernanzeige sowie Solar- und Batteriekabel.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum BlueSolar MPPT 150/70-MC4
Nein. Der Name BlueSolar bezeichnet die Produktfamilie von Victron Energy und hat nichts mit Bluetooth zu tun. Dieses Missverständnis führt regelmäßig zu Fehlkäufen. Eine Nachrüstung über den VE.Direct Bluetooth Smart Dongle ist zwar möglich, wird in der Praxis aber kaum genutzt. Wenn Sie den Regler per App einrichten und überwachen möchten, entscheiden Sie sich gleich für die SmartSolar-Serie.
Das Gerät hat zwei Paar MC4-Steckverbinder, die intern parallel auf denselben MPPT-Tracker führen. Pro Steckerpaar sind maximal 30 A zulässig, insgesamt 50 A Kurzschlussstrom. Zwei Strings lassen sich also direkt anstecken. Für mehr Strings brauchen Sie MC4-Y-Verteiler vor dem Regler.
Nur der Solaranschluss. Die MC4-Version bringt zwei MC4-Steckerpaare ab Werk mit, die Tr-Version hat stattdessen Schraubklemmen bis 35 mm². Elektrisch sind beide identisch. Die MC4-Ausführung baut mit 215 mm etwas höher als die 185 mm der Tr-Version, was beim Einbaumaß zu beachten ist.
Die maximale PV-Leistung liegt bei 1.000 W am 12V-System, 2.000 W am 24V-System und 4.000 W am 48V-System. Die PV-Leerlaufspannung darf 150 V nicht überschreiten. Rechnen Sie eine Kältereserve ein, denn die Leerlaufspannung eines Moduls steigt bei Frost um rund 10 Prozent über den Datenblattwert.
Ja. Auf der Vorderseite sitzt ein Drehschalter mit acht vorprogrammierten Ladeprofilen für die gängigen Batterietypen. Damit ist der Regler ohne App und ohne Zubehör betriebsbereit. Feinere Anpassungen erfordern den VE.Direct-Anschluss, etwa über ein GX-Gerät.
Der Laderegler wird aus unserem deutschen Lager versendet, die angegebene Lieferzeit beträgt 2 bis 5 Werktage innerhalb Deutschlands. Die Bedienungsanleitung, das deutsche Datenblatt und die Garantiebedingungen von Victron finden Sie im Downloadbereich dieser Produktseite.
