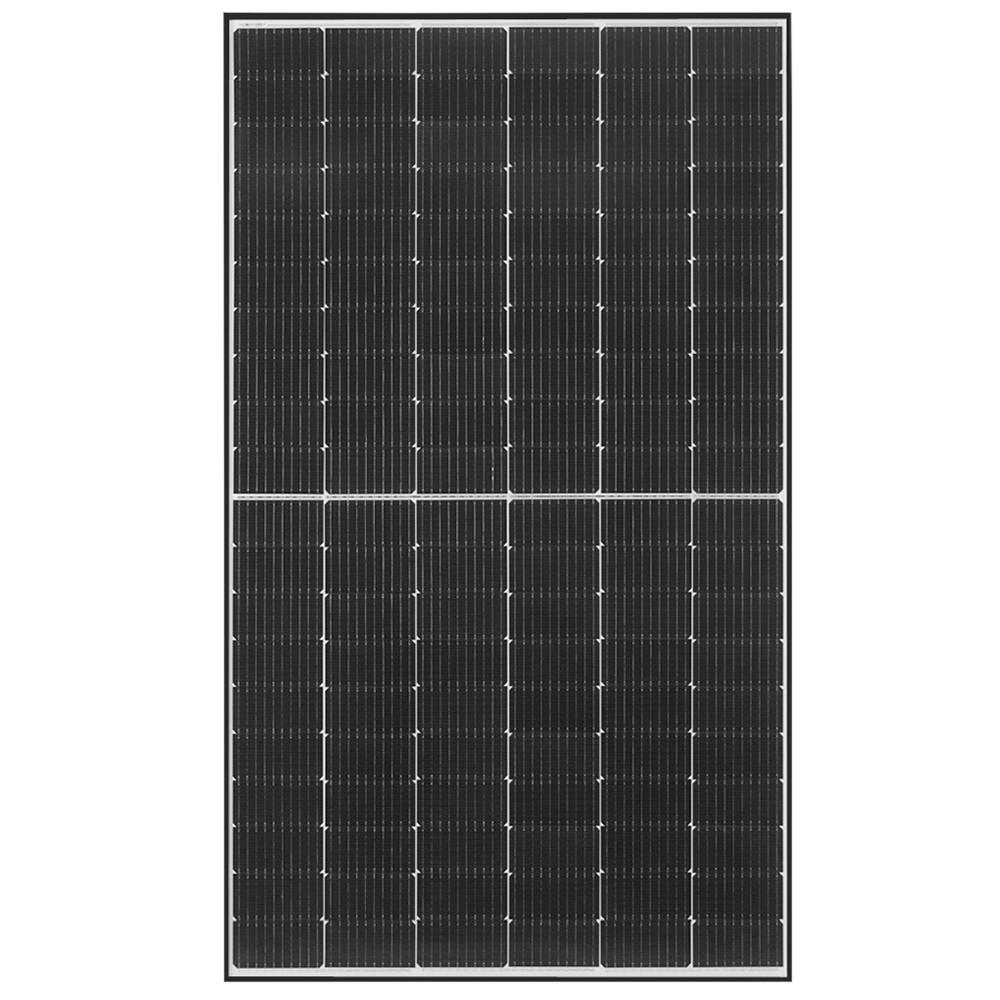

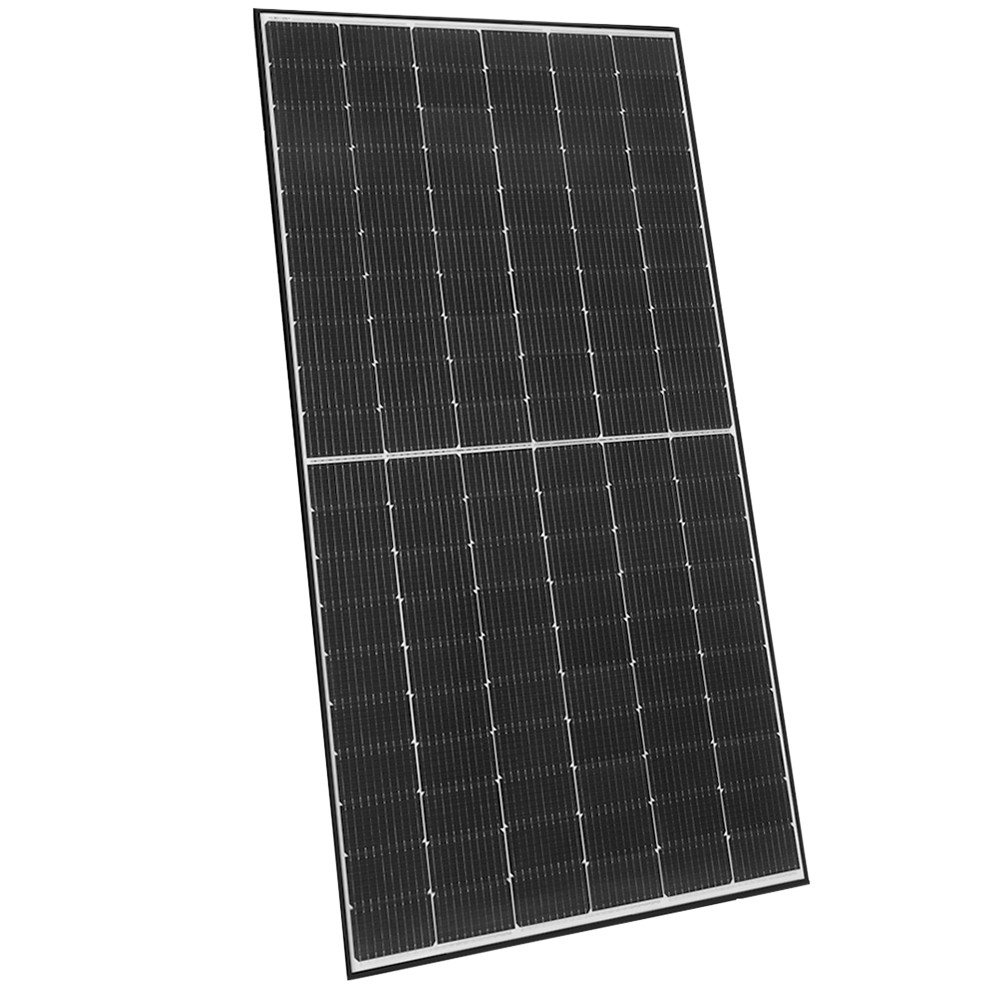

370W Solarmodul Mono Jinko Tiger N-Type 60TR Halbzellenmodul

Jinko Tiger N-Type 60TR 370W Solarmodul Mono MBB Perc Halbzellenmodul Tiling Ribbon

Das Jinko Tiger N-Typ 60TR (MPN JKM370N-6TL3) ist ein 370 Watt Solarmodul mit monokristallinen Zellen und N-Typ-Technologie. Die Solarzellen nutzen die Multi-Busbar-Technologie, mit dieser wurde der Verlust durch Mikrorisse effizient reduziert, der Stromübertragungsweg um 50% reduziert und die Zelleffizienz verbessert. Das Modul ist mit dem Tiling Ribbon Verfahren und der Hot 2.0 Technologie gefertigt.

Das Jinko Solarmodul ist für den Einsatz bei Wind- und Schneelasten von bis zu 2400 Pa bzw. 5400 Pa, sowie für seine hohe Salz- und Ammoniak-Beständigkeit zertifiziert. Das getemperte Frontglas mit hoher Lichtdurchlässigkeit und niedrigem Eisengehalt weist eine Dicke von 3,2mm auf und verfügt über eine Antireflex-Beschichtung. Der Rahmen verfügt über eine eloxierte Aluminiumlegierung.

Eigenschaften

• 9-Busbar-Solarzelle (Multi-Busbar-Technologie)
• Hoher Wirkungsgrad von 21,54%
• PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
• Hot 2.0 Technologie
• Positive Leistungstoleranz von 0~+3%
• Inkl. Anschlusskabel
• Hersteller Produktgarantie: 15 Jahre
• Verbesserte Leistung bei schwachem Licht
• Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
• Max. Lebensdauer auch unter extremen Umweltbedingungen

Was ist die Tiling Ribbon (TR Methode)?

Das Tiling Ribbon Verfahren ist eine Verbindungsmethode für Solarzellen. Die Zellen des Tiger-Moduls sind dabei wie Schindeln miteinander verbunden. Die Verbindung wird durch eine flache Pressung, bei der ein Verbinder eingearbeitet wird, hergestellt. Dadurch erhalten die einzelnen Zellen eine höhere Elastizität und Stabilität, wodurch Mikrorisse verhindert werden können. Der Übergang von einer Zelle zur anderen durch den Verbinder wird als „Ribbon" bezeichnet.

In der vorherigen Modulserie von Jinko wurden noch quadratische Ribbon verwendet. Für die Tiger-Serie wurden runde Ribbon entwickelt, die den Verlust am Zellübergang reduziert. Die Sonnenstrahlen werden somit nicht mehr reflektiert, sondern treffen direkt auf die Solarzelle.

N-Typ Technologie

Im Vergleich zu P-Typ-Produkten schneiden N-Typ-Zellen, die mit einer anderen Dotierungstechnologie eingesetzt werden, bei der Leistungsabnahme besser ab. Die signifikante Erhöhung des Bifazial-Faktors und die Optimierung der Betriebstemperatur bringen auch einen höheren Leistungsgewinn. Wenn es um den LCOE-Wert (Stromgestehungskosten) geht, hat sich das Analyseergebnis im Vergleich zu herkömmlichen P-Typ-Modulen deutlich reduziert.

HOT 2.0-Technologie

Die effiziente Passivierungskontakttechnologie wird in HOT 2.0-Zellen angewendet, die das Micro-Nano-Tunneln durch die Oxidschicht und die trägerselektive Laminierung von mikrokristallinen Silizium-Dünnschichten auf der Rückseite aktualisiert. Diese fortschrittliche Struktur trägt zu einer besseren Passivierungsleistung und elektrischen Leitfähigkeit bei, wodurch der Wirkungsgrad der Zelle und die Stromerzeugungsleistung erhöht werden. Unter den Bedingungen der Massenproduktion liegt der maximale Wirkungsgrad der N-Typ HOT2.0-Zelle bei über 21% und hat eine breite Anwendungsperspektive in der nahen Zukunft.

Technische Daten

• Leistung (Pmax): 370Wp
• Spannung (Vmp): 34,49V
• Max. Strom (Imp): 10,73A
• Leerlaufspannung (Voc): 41,46V
• Kurzschlussstrom (Isc): 11,43A
• Zellenwirkungsgrad: 21,25%
• Betriebstemperatur: -40°C - +85°C
• Max. Systemspannung: 1000V/DC
• Zelltyp: N-Typ Monokristallin
• Anzahl Zellen: 120 (6 x 20)
• Gewicht: 19 kg
• Maße: 1692 x 1029 x 30 mm
• Schutzart Anschlussdose: IP68

Lieferumfang:

1x Jinko Tiger N-Typ 60TR 370W Solarmodul
