Batteriekabel 95 mm² M8 – 2 m Hochstromverbindung für Wechselrichter und Batteriebank

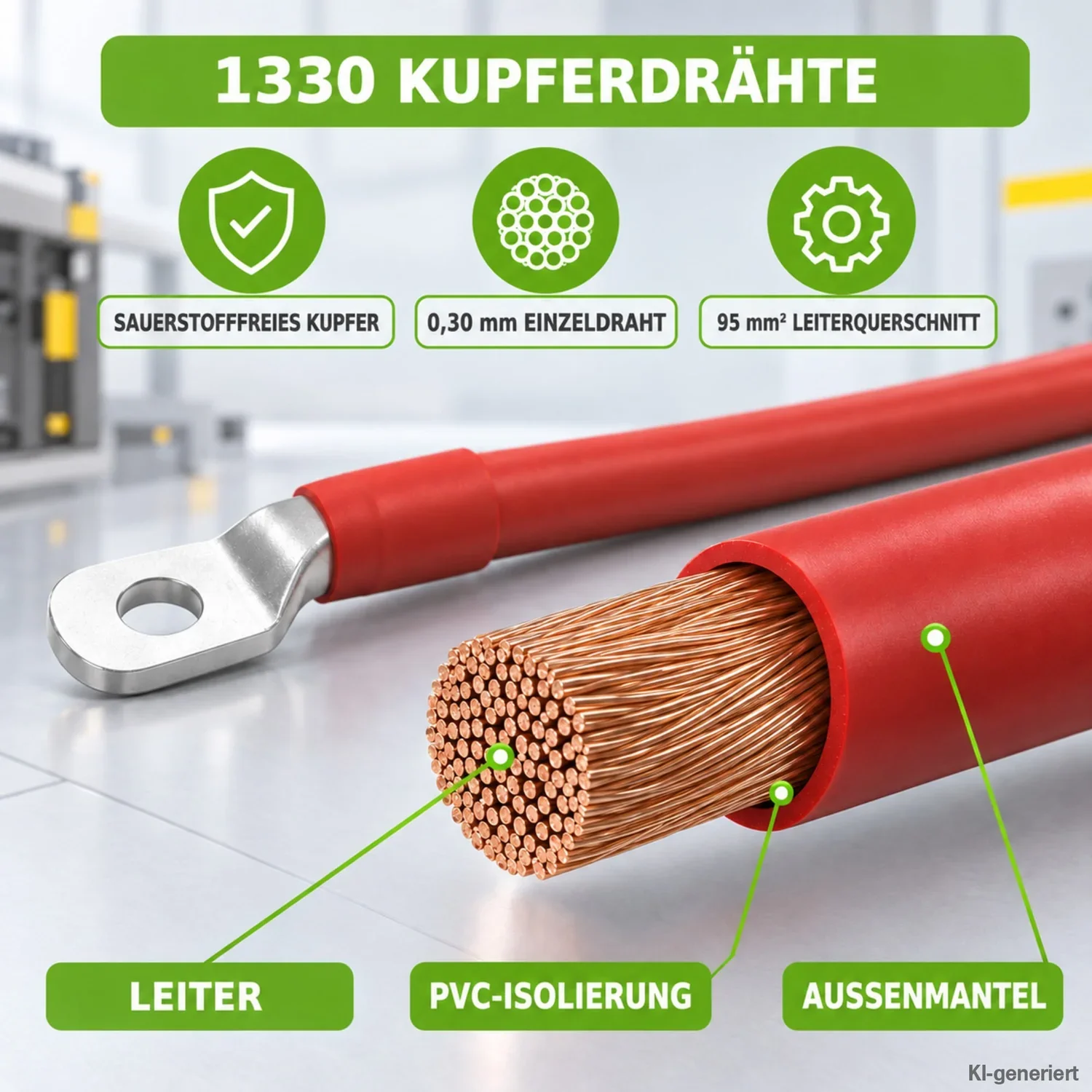

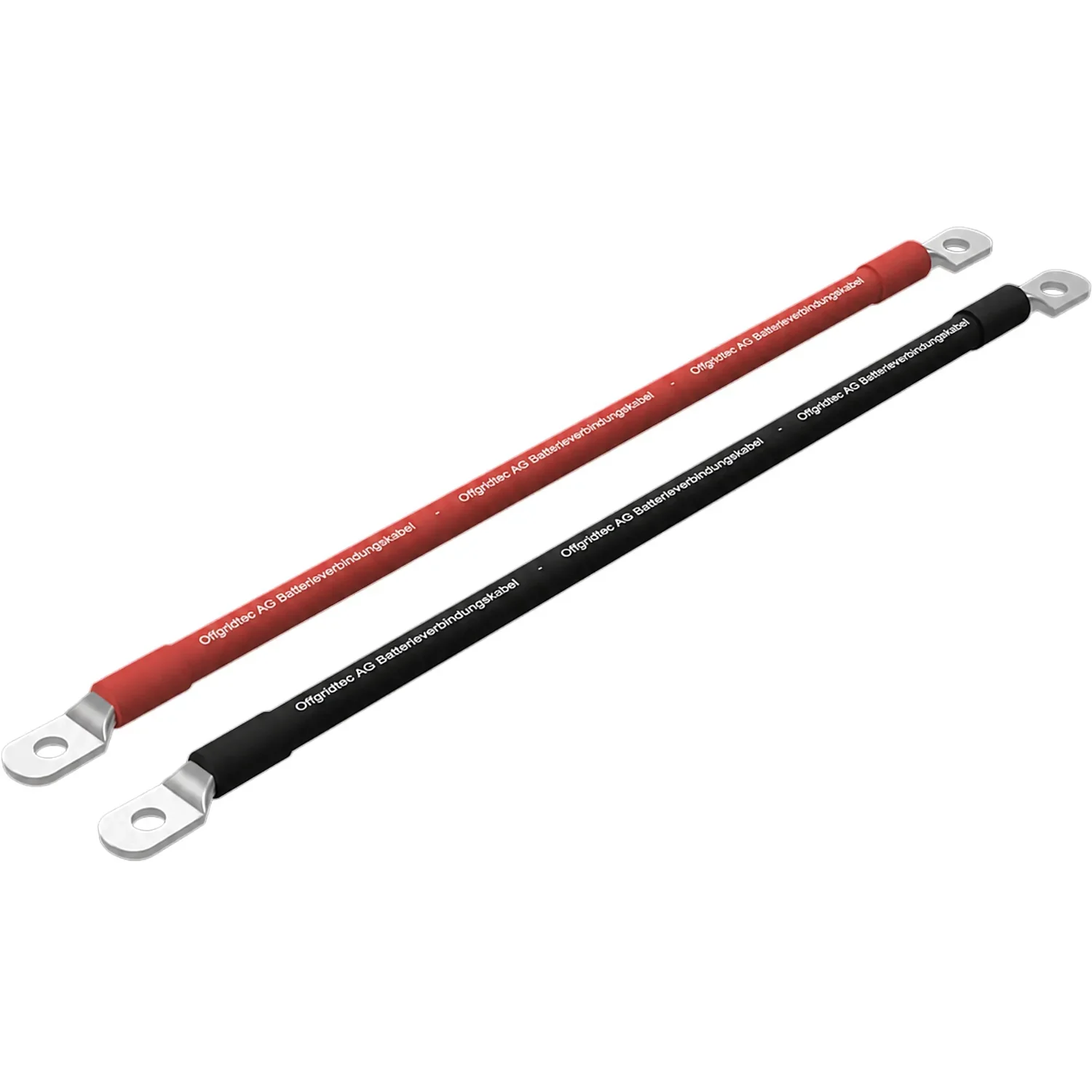

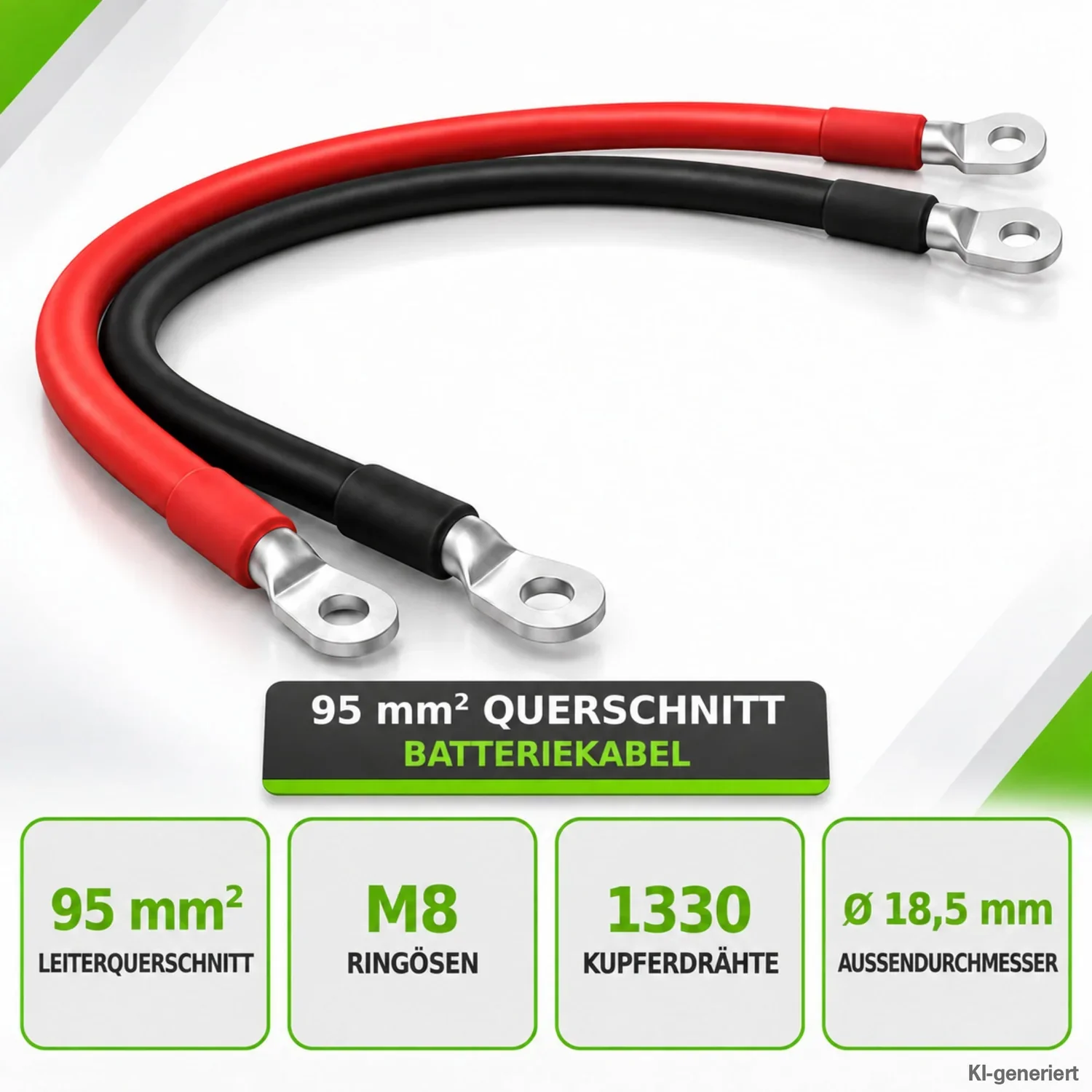

Das Offgridtec Batteriekabel 95 mm² 2 m M8 (MPN 025002) ist ein vorkonfektioniertes Kabelpaar für die Hochstromseite einer Batterieanlage: eine rote Plus- und eine schwarze Minusleitung mit jeweils 2 m Länge, an beiden Enden mit verpressten M8-Ringösen. Der Leiter besteht aus 1.330 feindrähtigen Einzeldrähten (0,30 mm) aus sauerstofffreiem Kupfer und bleibt damit trotz 95 mm² Querschnitt so flexibel, dass er sich im engen Batteriefach sauber verlegen lässt. Das Set ist die mittlere Klasse: rund 35 % mehr Kupferquerschnitt als 70 mm² bei nur 1,5 mm mehr Außendurchmesser.
Mit 2 m Leitungslänge deckt dieses Set Installationen ab, in denen der Wechselrichter nicht direkt neben der Batteriebank sitzt: der Speicher unter der Sitzbank, der Wechselrichter in der Heckgarage; die Batterien im Keller der Berghütte, die Technik an der Wand gegenüber. Der Spannungsfall bleibt bei 95 mm² auch auf 2 m Hin- und Rückleitung im Bereich von etwa 0,1 bis 0,2 V bei 250 bis 300 A. Für kürzere Wege gibt es dieselbe Ausführung mit 1 m Länge – Leitungslänge nie „auf Vorrat“ wählen, jeder Meter kostet Spannung.

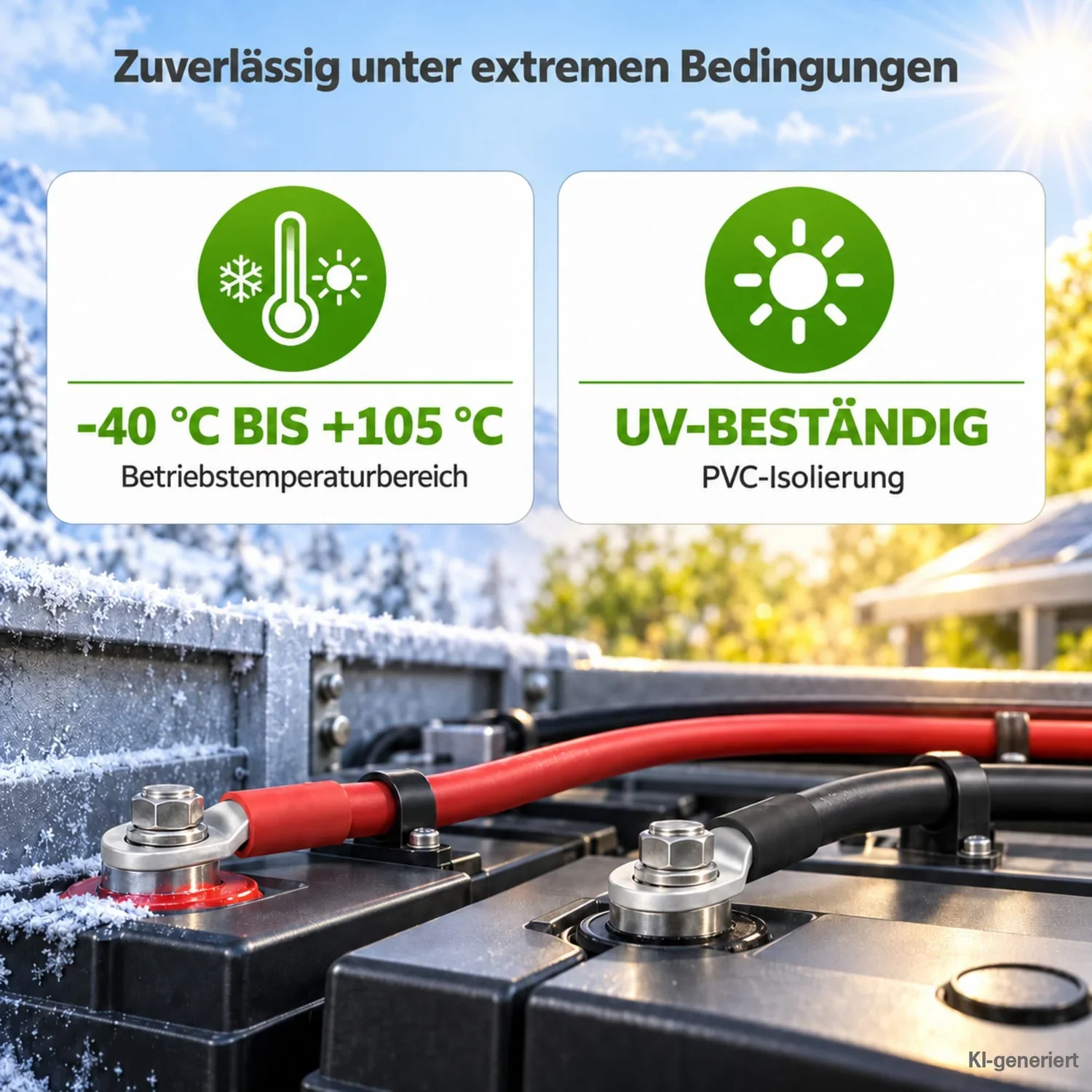

Die PVC-Isolierung ist UV-beständig, flammwidrig nach FT-1 und für -40 bis +105 °C ausgelegt. Die Nennspannung von 450/750 V lässt Reserven für 12-V-, 24-V- und 48-V-Systeme. Beide Leitungen sind farblich eindeutig codiert, sodass Plus und Minus auch im Dunkeln der Heckgarage nicht verwechselt werden.
Für wen dieses Kabelset gedacht ist
- Wohnmobil- und Van-Ausbauer: Verbindung LiFePO4-Aufbaubatterie – Sicherung – Wechselrichter mit 12 V bis etwa 3.000 W bzw. 24 V bis etwa 5.000 W
- Inselanlagen in Garten, Berg- und Almhütte: Anschluss der 24-V- oder 48-V-Batteriebank an Wechselrichter oder MultiPlus (48 V bis rund 10.000 W)
- Bootseigner: Bordnetz-Hauptleitungen zwischen Servicebatterie, Batterieschalter und Sammelschiene
- Speicherbauer mit mehreren Batterien: Ableitung von der Sammelschiene zum Wechselrichter, wenn 50 mm² nicht mehr reicht
Die Werte sind Richtwerte für kurze Wege bei Umgebungstemperaturen bis 30 °C. Strombelastbarkeit und Absicherung müssen immer nach Verlegeart, Bündelung, Umgebungstemperatur und Dauerstrom der Anlage ausgelegt werden.

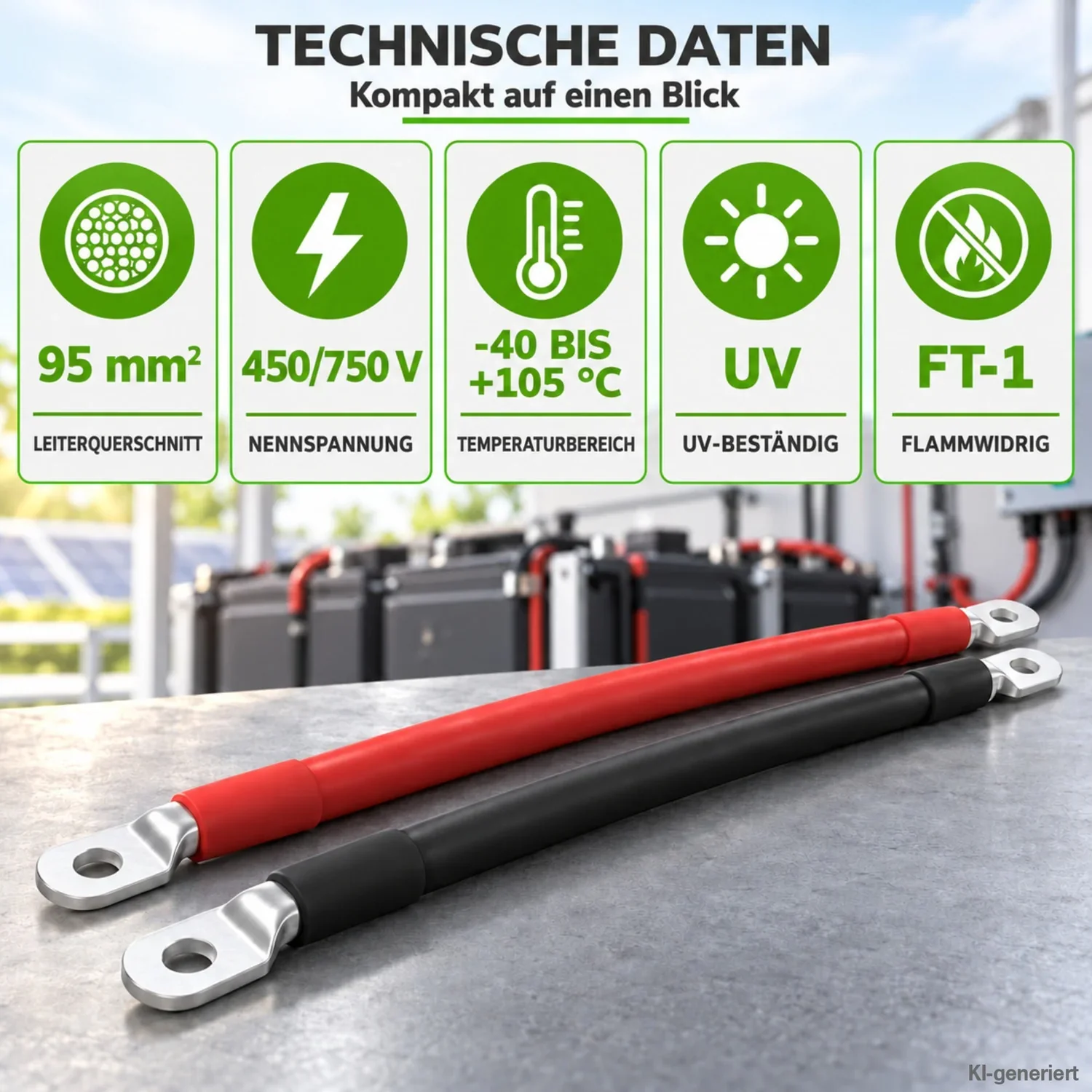

Technische Daten
| Kabel und Anschlüsse | |
| Hersteller-Teilenummer (MPN) | 025002 |
| Anzahl Leitungen | 2 (1 × rot, 1 × schwarz) |
| Länge je Leitung | 2 m |
| Leiterquerschnitt | 95 mm² |
| Anschlüsse | beidseitig M8-Ringösen, verpresst |
| Leitermaterial | sauerstofffreies, blankes Kupfer |
| Leiteraufbau | feindrähtig, 1.330 Einzeldrähte à 0,30 mm |
| Elektrische und mechanische Daten | |
| Nennspannung | 450/750 V |
| Betriebstemperatur | -40 bis +105 °C |
| Isolationsmaterial | PVC, UV-beständig |

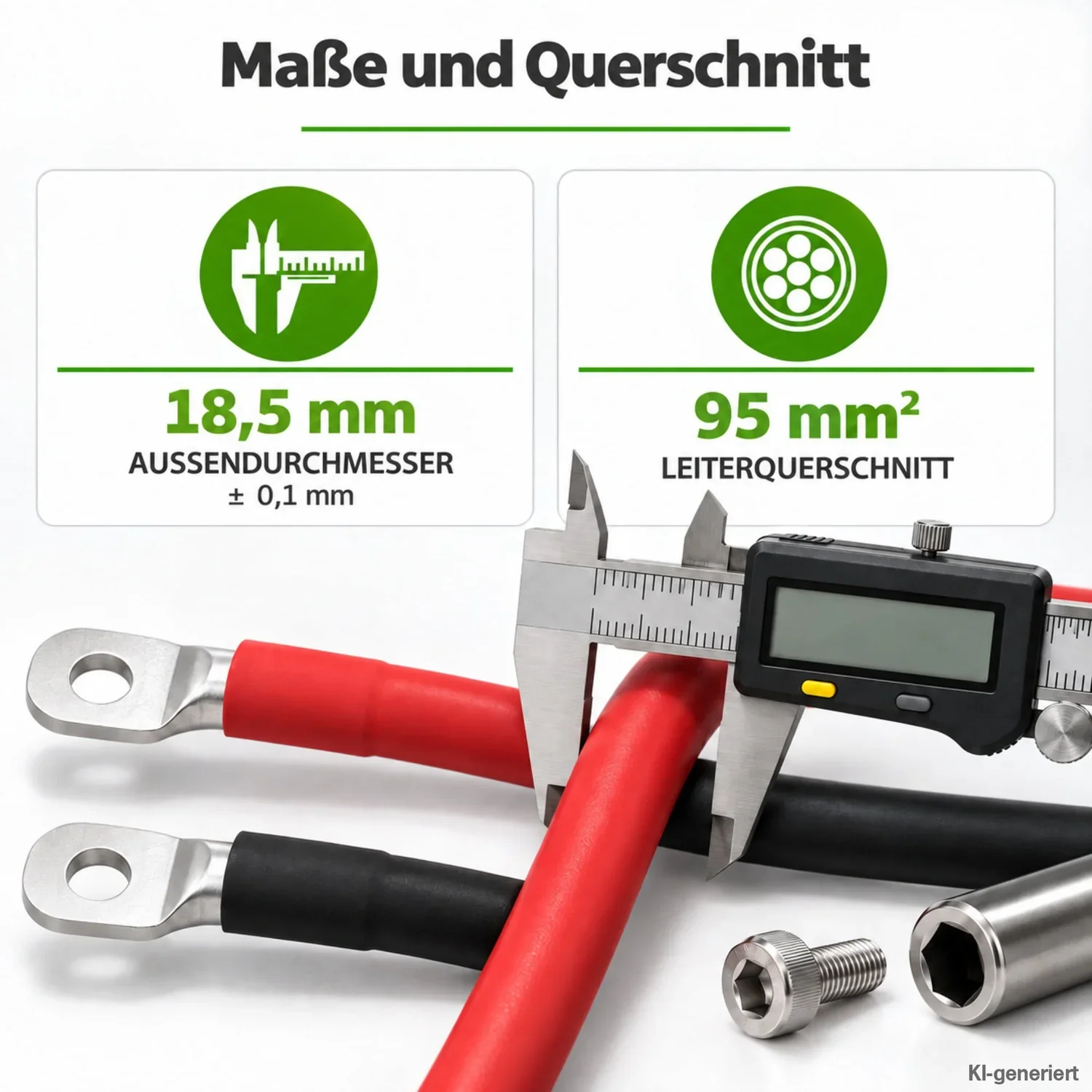

| Außendurchmesser | 18,5 ± 0,1 mm |

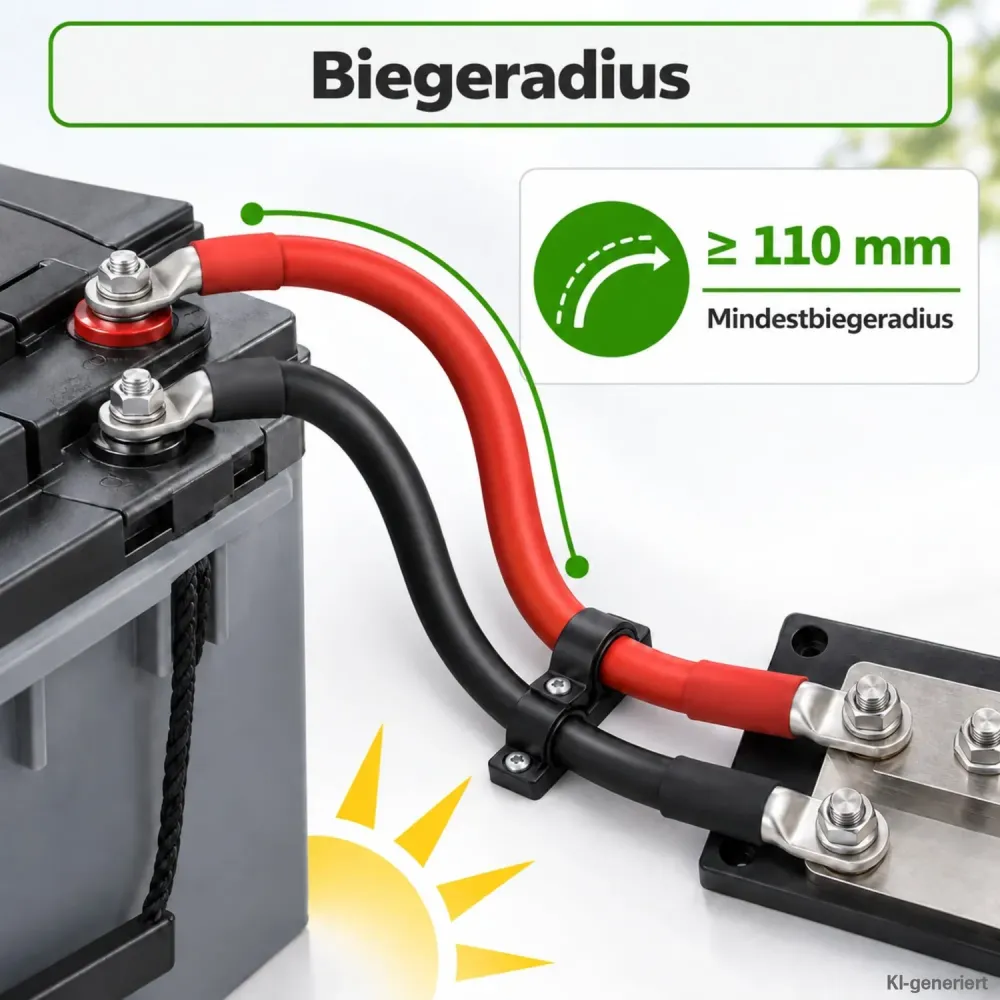

| Mindestbiegeradius | 110 mm |
| Flammwidrigkeit | FT-1 |
| Norm laut Datenblatt | GB/T 5023.5-2008 |
| Umweltkonformität | RoHS |
| EAN | 4262517651816 |
Einsatzmöglichkeiten

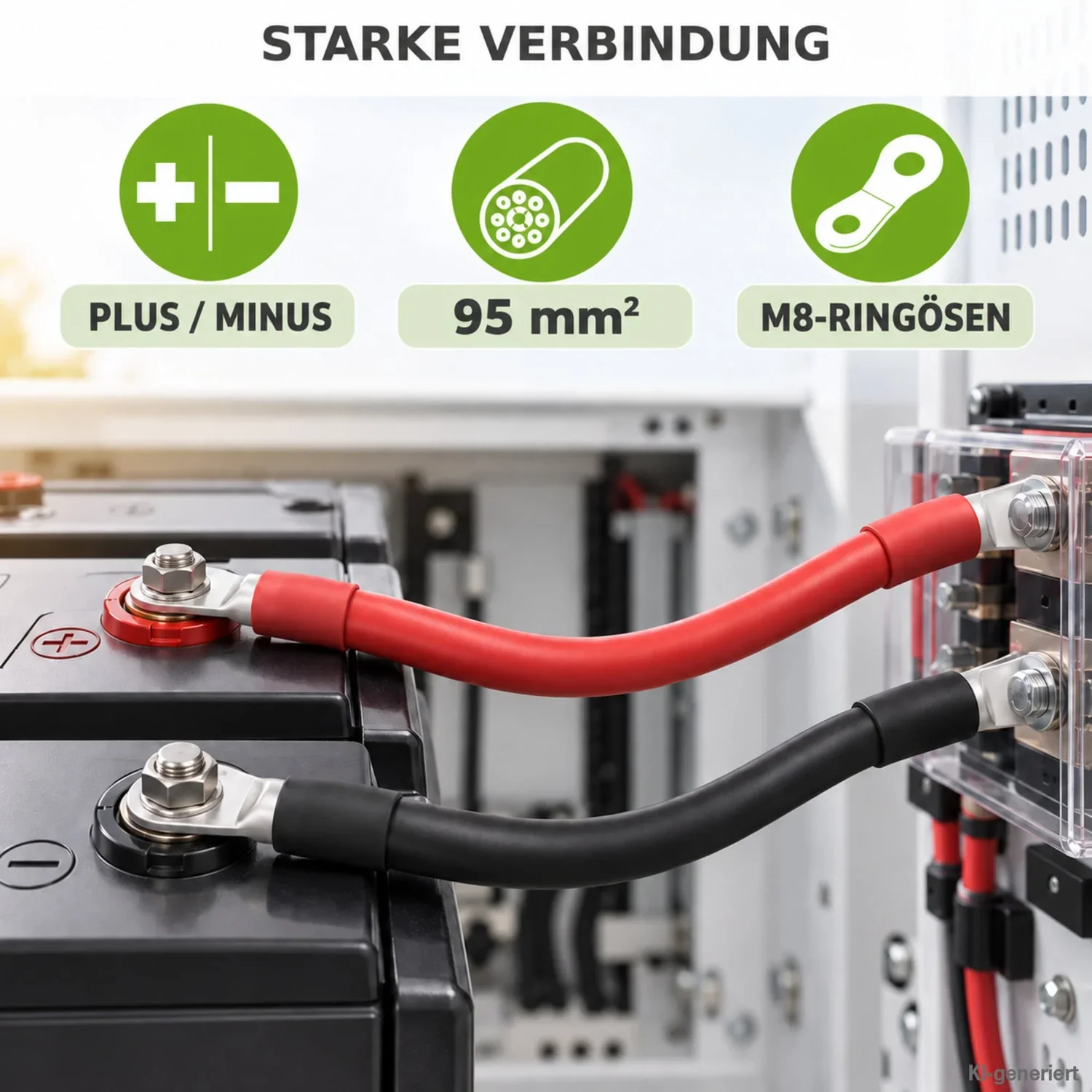

- Batterie – Sicherungshalter – Wechselrichter: Die rote Leitung führt vom Pluspol über eine Sicherung zum Wechselrichter, die schwarze direkt vom Minuspol zurück; bei 2 m Länge darf der Wechselrichter auch ein Fach weiter sitzen.
- Batteriebank – Sammelschiene: Ableitung von einer Busbar mit M8-Bolzen zu einem Hochstromverbraucher oder von der Batterie zur Busbar.
- Batteriehauptschalter einschleifen: Zwei Sets ergeben Plus-Zuleitung, Schalterstrecke und Minusleitung mit passenden Ösen.
- Ladewandler und große Ladegeräte: Zuleitung zu Geräten mit M8-Anschlussbolzen, z. B. Sammelschienen-Verteilern.
- Erweiterung bestehender Anlagen: Ersatz von zu dünnen Altkabeln, wenn ein größerer Wechselrichter nachgerüstet wird.
Querschnitt, Sicherung und Anschluss richtig wählen

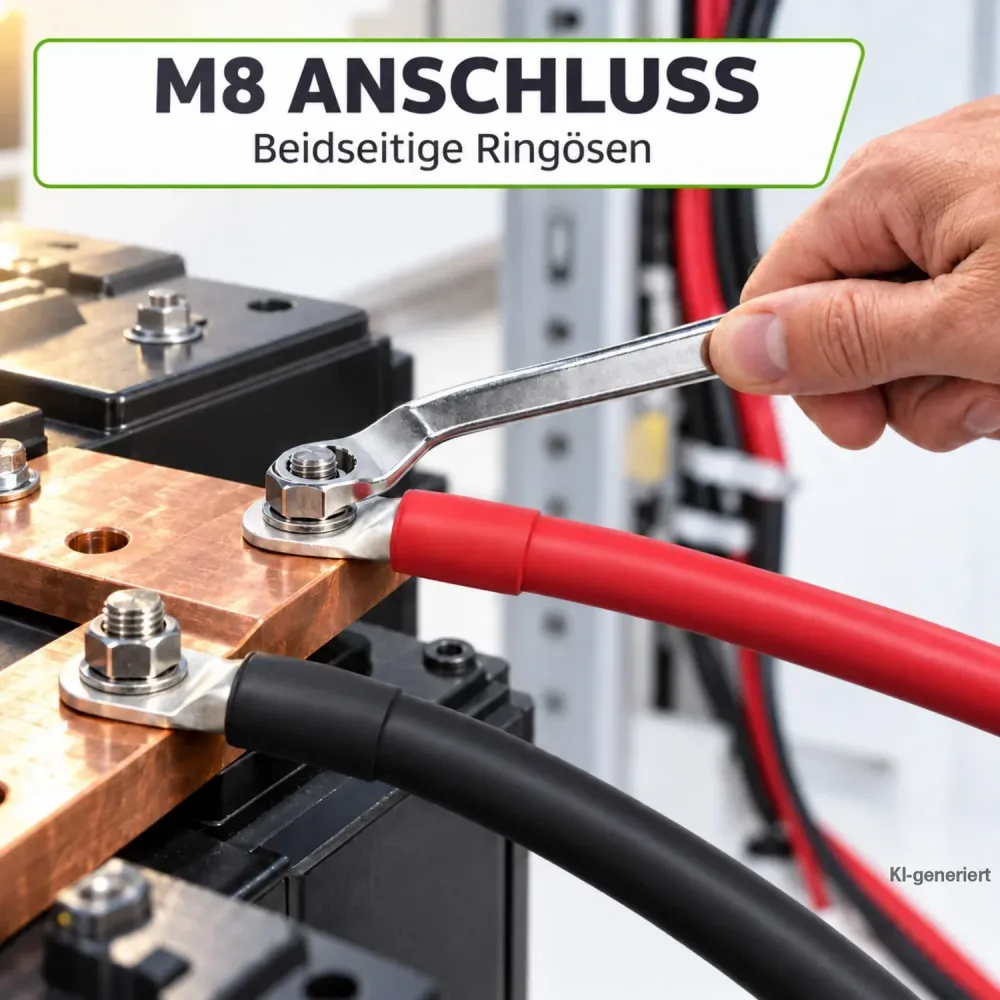

Die Sicherung schützt das Kabel, nicht das Gerät: Sie gehört möglichst nah an den Pluspol der Batterie und wird auf den Dauerstrom des Wechselrichters ausgelegt, bleibt aber unter der Belastbarkeit des Kabels. Für 95 mm² sind Sicherungen im Bereich 200 bis 300 A üblich – als MEGA-Fuse bis 500 A im MEGA-Fuse-Sicherungshalter bzw. bei 48-V-Bänken als 70-V-Megafuse. Bei LiFePO4-Bänken mit sehr hohem Kurzschlussstrom ist auf das Abschaltvermögen der Sicherung zu achten. Prüfen Sie vor dem Kauf die Polbolzen Ihrer Batterie: Die Ringösen passen auf M8-Gewinde; Batterien mit M6- oder M10-Polen brauchen Poladapter oder eine andere Ösengröße. Ringösen immer mit Federring oder Sicherungsscheibe und dem vom Batteriehersteller vorgegebenen Drehmoment anziehen.
Im Shop finden Sie die gleiche Serie in 70 mm² und 120 mm² sowie 35- und 50-mm²-Kabel für kleinere Anlagen. Faustregel: Batteriestrom = Wechselrichterleistung geteilt durch Batteriespannung und Wirkungsgrad; das Ergebnis mit Reserve gegen die Belastbarkeitstabelle des Querschnitts prüfen.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1× Offgridtec Batteriekabel 95 mm², 2 m, beidseitig M8, rot
- 1× Offgridtec Batteriekabel 95 mm², 2 m, beidseitig M8, schwarz
Nicht enthalten: Sicherung, Sicherungshalter, Schrauben, Muttern und Poladapter.
Ihre gesetzlichen Mängelrechte gelten für diesen Artikel in vollem Umfang und sind für Sie kostenfrei.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum Batteriekabel 95 mm² 2 m
Als Richtwert für kurze Wege: an 12 V bis etwa 3.000 W, an 24 V bis etwa 5.000 W, an 48 V bis rund 10.000 W Dauerleistung. Maßgeblich ist der Dauerstrom (Leistung ÷ Spannung ÷ Wirkungsgrad) und die Belastbarkeit des Querschnitts bei Ihrer Verlegeart und Umgebungstemperatur.
Eine Sicherung möglichst nah am Pluspol, ausgelegt auf den Dauerstrom des Verbrauchers und unterhalb der Kabelbelastbarkeit – für 95 mm² typisch 200 bis 300 A. Im Shop passend: MEGA-Fuse-Sicherungen bis 500 A (32 V) und 70-V-Megafuse für 48-V-Systeme mit dem zugehörigen MEGA-Fuse-Sicherungshalter.
Die Ösen haben M8-Bohrung und passen auf M8-Polbolzen, wie sie die meisten LiFePO4-Batterien von Offgridtec und Victron besitzen. Für M6- oder M10-Pole sind Poladapter oder Kabel mit anderer Ösengröße nötig. Immer mit Sicherungsscheibe und dem vorgegebenen Drehmoment montieren.
Zwei Meter sind für getrennte Einbauorte gedacht, etwa Batterie unter der Sitzbank und Wechselrichter in der Heckgarage. Sitzt alles im selben Fach, ist die 1-m-Ausführung die bessere Wahl – jeder Meter kostet Spannung. Die Leitungen werden nicht gekürzt.
Ja. Die Nennspannung von 450/750 V und der Temperaturbereich von -40 bis +105 °C decken 12-, 24- und 48-V-Systeme ab, auch in unbeheizten Hütten und Gartenhäusern in Deutschland und den Alpen. Die PVC-Isolierung ist UV-beständig; im Freien sollte das Kabel dennoch vor mechanischer Beschädigung geschützt verlegt werden.
Mehr Querschnitt bedeutet weniger Widerstand, weniger Spannungsfall und mehr zulässigen Dauerstrom, aber auch mehr Außendurchmesser und größeren Biegeradius. 95 mm² ist die mittlere Klasse: rund 35 % mehr Kupferquerschnitt als 70 mm² bei nur 1,5 mm mehr Außendurchmesser. Für kleinere Anlagen gibt es im Shop zusätzlich 35 und 50 mm².
