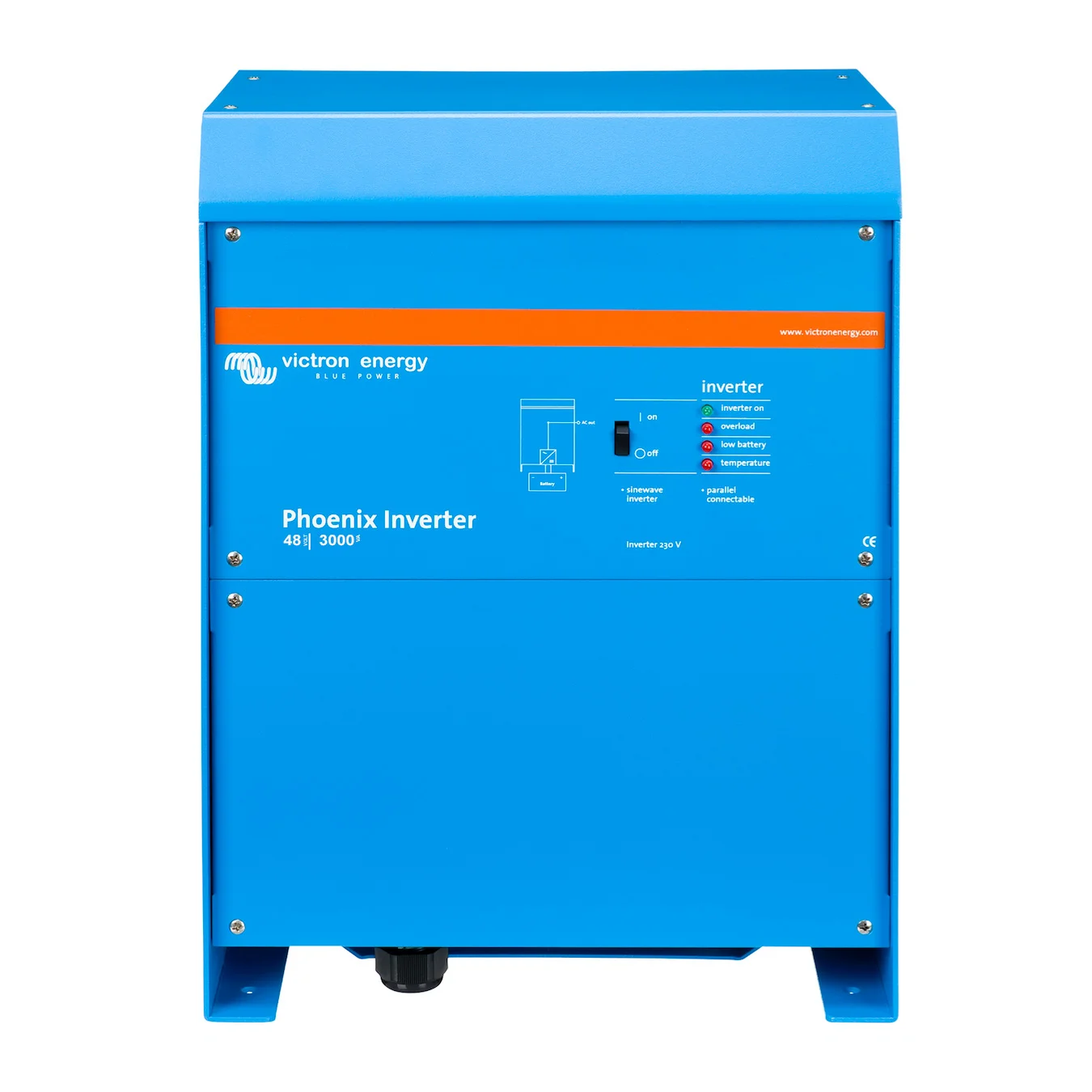

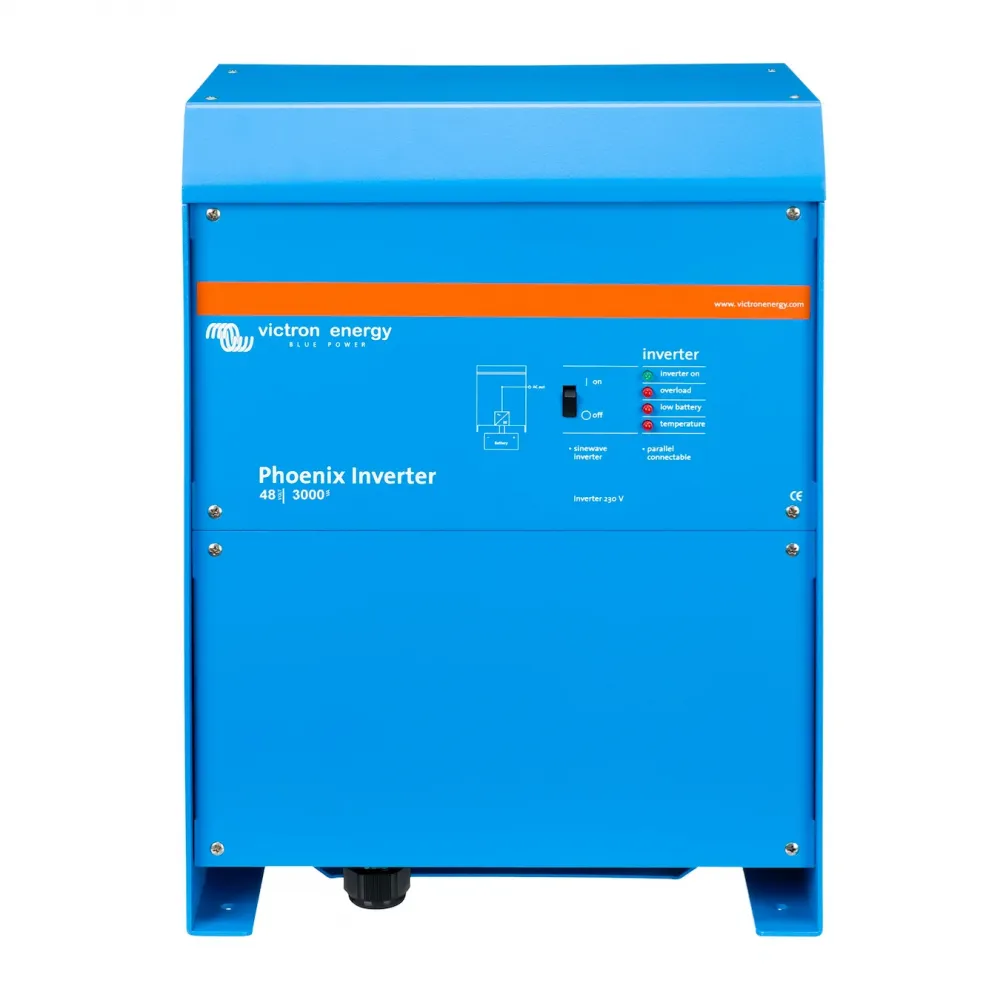

Victron Phoenix 48/3000 VE.Bus – 2400 W reiner Sinus, parallel- und drei-phasen-fähig
Der Phoenix 48/3000 VE.Bus (MPN PIN483020000) gehört zur VE.Bus-Reihe von Victron: 2400 W Dauerleistung bei 25 °C, 2200 W bei 40 °C und 6000 W Spitze. Der VE.Bus macht den Unterschied zur Phoenix-Smart-Reihe: Bis zu sechs Geräte lassen sich parallel schalten, drei Geräte bilden ein Drei-Phasen-System, und GX-Geräte lesen alle Werte über denselben Bus aus.
Das Gerät ist für stationäre Anlagen gebaut: Aluminiumgehäuse, M8-Bolzen für starke Batteriekabel, Schraubklemmen für die feste 230-V-Verdrahtung und 18 kg Masse für einen Ringkerntransformator, der Anlaufströme ohne Einbruch trägt.
Drei Betriebsarten senken den Eigenverbrauch: 25 W im Normalbetrieb, 20 W im AES-Modus (automatischer Sparmodus mit modifizierter Sinuswelle bei Kleinlast) und 12 W im Suchmodus, in dem der Wechselrichter nur alle zwei Sekunden prüft, ob ein Verbraucher eingeschaltet wurde. Ein programmierbares Relais meldet Alarme oder schaltet einen Generator, der Fern-Ein/Aus-Anschluss nimmt einen Schalter oder das Digital Multi Control auf.
Für wen dieser Wechselrichter gedacht ist
- Inselanlagen und Hütten mit 48V-Batteriebank: Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer ohne Landstrom oder Generator
- Anlagen, die wachsen sollen: zweites Gerät parallel oder Ausbau auf drei Phasen über VE.Bus
- Systeme mit GX-Gerät: Cerbo GX oder Color Control lesen den Wechselrichter direkt aus
- Betreiber, die Konfiguration über VEConfigure bevorzugen: alle Parameter per MK3-Interface am PC
Technische Daten
| Hersteller-Teilenummer (MPN) | PIN483020000 |
| Batteriespannung | 48 V |
| Eingangsspannungsbereich | 38 – 66 V |
| Dauerleistung bei 25 °C | 2400 W (3000 VA) |
| Dauerleistung bei 40 °C | 2200 W |
| Dauerleistung bei 65 °C | 1700 W |
| Spitzenleistung | 6000 W |
| Ausgangsspannung | 230 V AC ± 2 %, reiner Sinus (240 V einstellbar) |
| Frequenz | 50 Hz ± 0,1 % (60 Hz einstellbar) |
| Maximaler Wirkungsgrad | 95 % |
| Leerlaufaufnahme | 25 W |
| Leerlaufaufnahme AES-Modus | 20 W |
| Leerlaufaufnahme Suchmodus | 12 W |
| Parallel-/Drei-Phasen-Betrieb | ja, über VE.Bus |
| Programmierbares Relais | ja |
| Fern-Ein/Aus | ja |
| Schutz | Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung |
| Batterieanschluss | M8-Bolzen, Kabel nicht enthalten |
| 230-V-Anschluss | Schraubklemmen |
| Betriebstemperatur | -40 °C bis +65 °C, Gebläselüftung |
| Schutzklasse | IP21 |
| Gehäuse | Aluminium, Blau RAL 5012 |
| Abmessungen (H x B x T) | 362 x 258 x 218 mm |
| Gewicht | 18 kg |
| Normen | EN 60335-1, EN 55014-1/-2, 2004/104/EC |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076023852 |
Welche Verbraucher laufen daran?
Mit 2400 W Dauerleistung betreibt der Phoenix 48/3000 VE.Bus: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W; Kaffeevollautomat, Mikrowelle, Bohrhammer; Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer. Für Heizlüfter, Kompressor, Backofen ist die nächstgrößere Klasse oder ein zweites Gerät parallel nötig.
Batteriestrom und Laufzeit
Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 48 V und durch den Wirkungsgrad. Ein Verbraucher mit 2400 W zieht damit rund 55,6 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 1,8 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.
| 50 W Dauerlast | 1,2 A aus der Batterie = 1,2 Ah je Betriebsstunde |
| 100 W Dauerlast | 2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde |
| 300 W Dauerlast | 6,9 A aus der Batterie = 6,9 Ah je Betriebsstunde |
| 500 W Dauerlast | 11,6 A aus der Batterie = 11,6 Ah je Betriebsstunde |
| 1000 W Dauerlast | 23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde |
| 2000 W Dauerlast | 46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde |
Parallel und drei Phasen
Zwei baugleiche Geräte am VE.Bus verdoppeln die Leistung, drei Geräte erzeugen ein Drehstromnetz für Werkzeugmaschinen oder größere Hüttenanlagen. Die Konfiguration erfolgt einmalig mit VE.Bus Quick Configure oder VEConfigure über das MK3-USB-Interface; ein GX-Gerät zeigt anschließend das Gesamtsystem an. Voraussetzung sind identische Modelle mit gleicher Firmware.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron Energy Phoenix 48/3000 VE.Bus 230 V (PIN483020000)
- 1x Bedienungsanleitung
Nicht enthalten: Sicherung, MK3-USB-Interface, Digital Multi Control, Batteriekabel.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum Phoenix 48/3000 VE.Bus
Die VE.Bus-Geräte lassen sich parallel schalten und zu Drei-Phasen-Systemen kombinieren und sprechen über VE.Bus mit GX-Geräten und Multi-Control-Panels. Dafür fehlt Bluetooth; konfiguriert wird mit VEConfigure über das MK3-USB-Interface. Die Smart-Reihe ist die Wahl für Einzelgeräte mit App-Bedienung.
2400 W dauerhaft bei 25 °C und 6000 W Spitze. Motoren und Kompressoren brauchen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung, das deckt die Spitzenleistung ab. Reicht es nicht, wird ein zweites Gerät parallel geschaltet.
Eine 48V-Bank im Bereich 38 – 66 V. Bei Volllast fließen rund 55,6 A; eine 200-Ah-LiFePO4 trägt 2400 W etwa 3,6 Stunden. Die Batteriekabel müssen für diesen Strom ausgelegt und am Pluspol abgesichert sein.
Im AES-Modus senkt der Wechselrichter bei Kleinlast die Spannungsform auf eine modifizierte Sinuswelle und spart Energie (20 W statt 25 W). Im Suchmodus schaltet er ganz ab und prüft alle zwei Sekunden, ob ein Verbraucher eingeschaltet wurde (12 W). Beides ist in VEConfigure einstellbar.
Ja, das ist der Kern der VE.Bus-Reihe: Ein baugleiches Gerät mit gleicher Firmware wird parallel angeschlossen, mit VE.Bus Quick Configure eingerichtet, und die Leistung verdoppelt sich. Drei Geräte ergeben ein Drei-Phasen-System.
Nein, der Wechselrichter läuft eigenständig. Ein Cerbo GX oder Color Control zeigt Last, Spannungen und Alarme an, bindet das System an das VRM-Portal an und ermöglicht Fern-Updates; für Parallel- und Drei-Phasen-Systeme ist es empfehlenswert.
