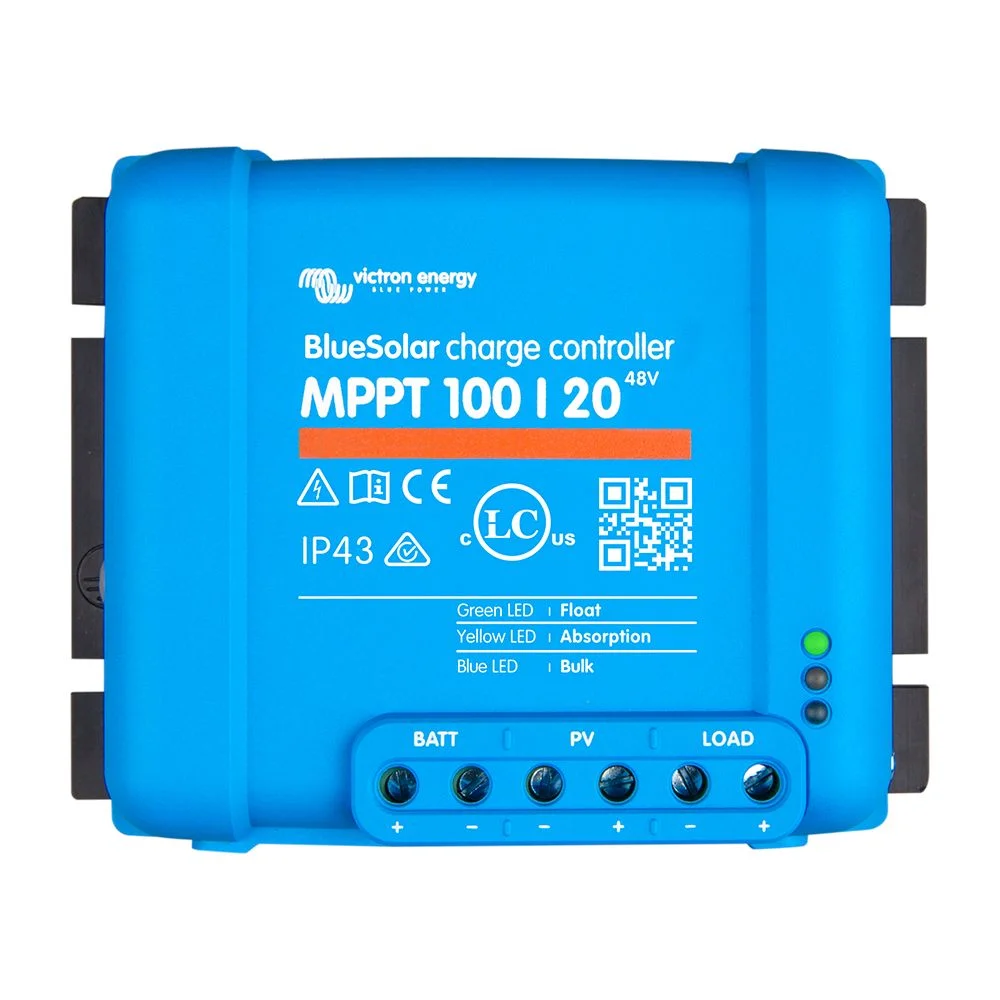

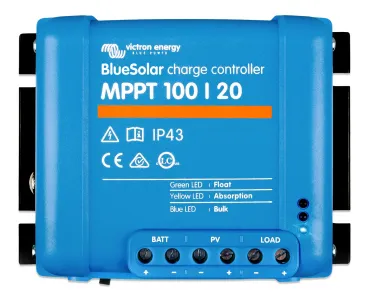

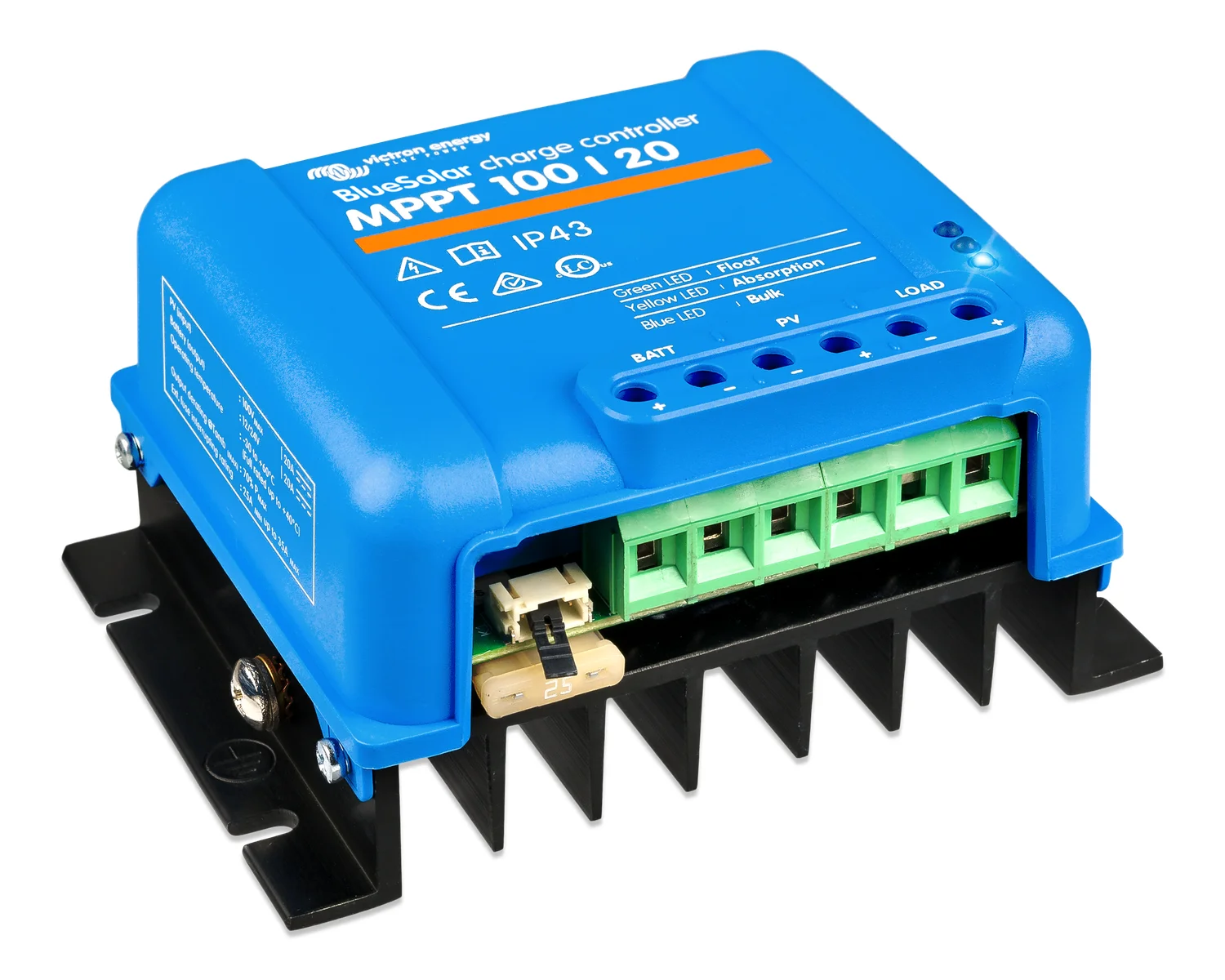

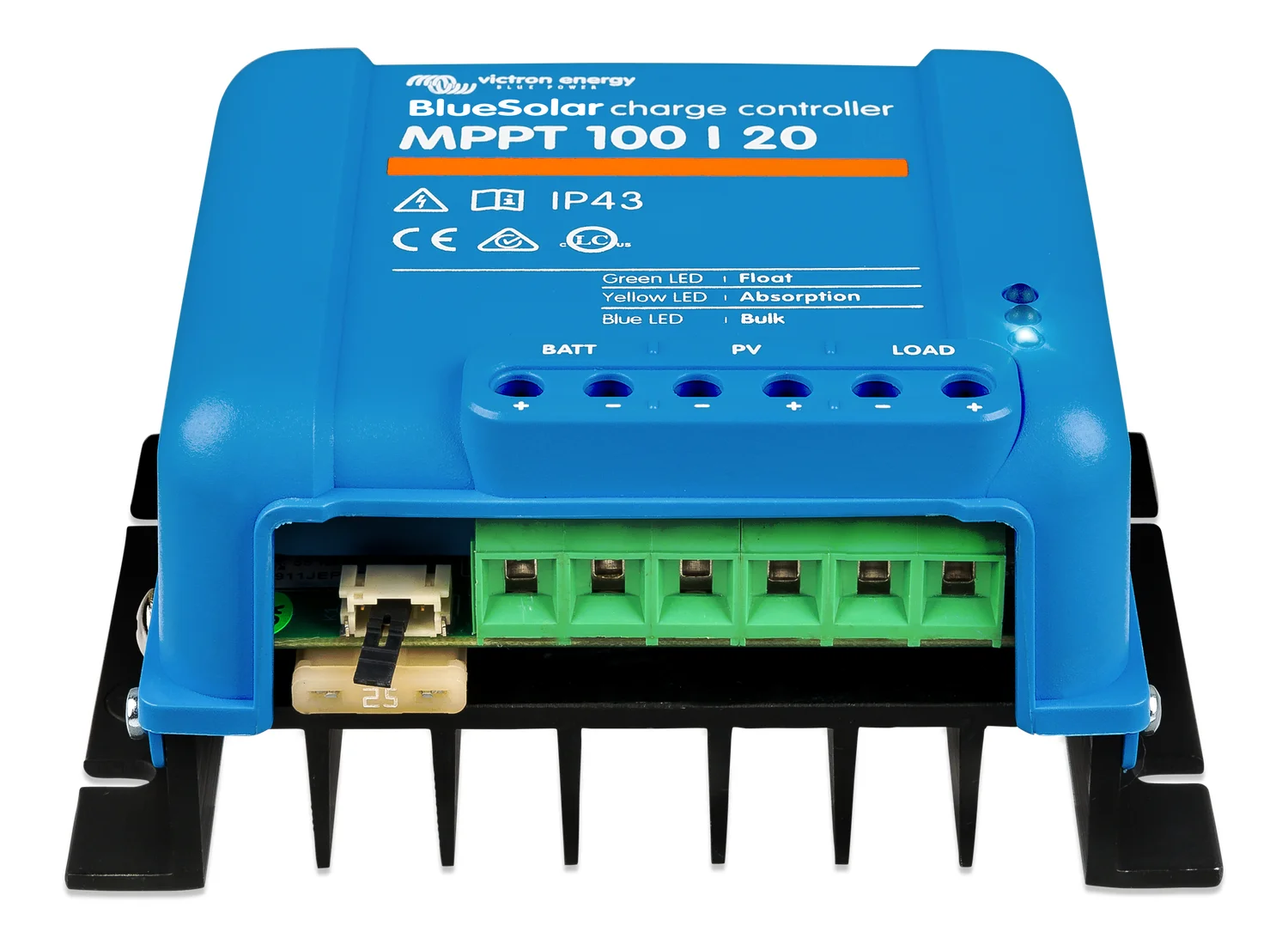

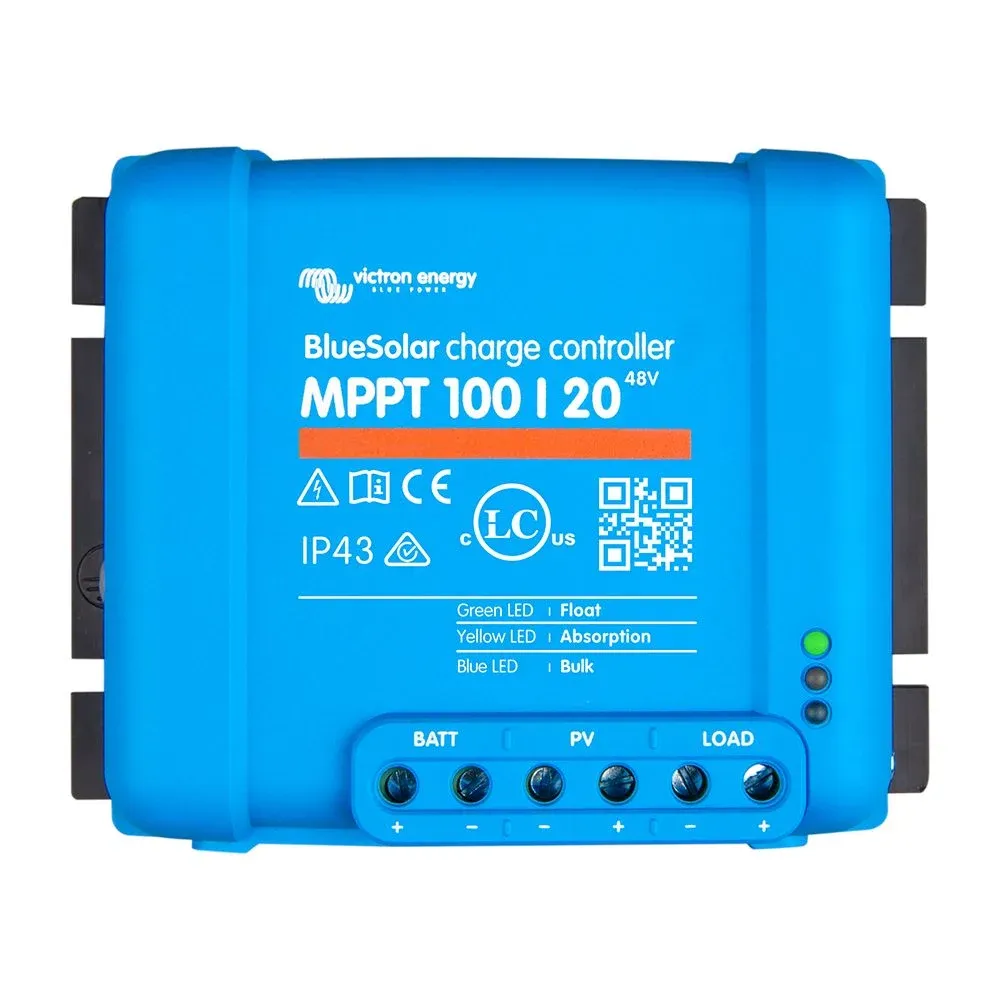

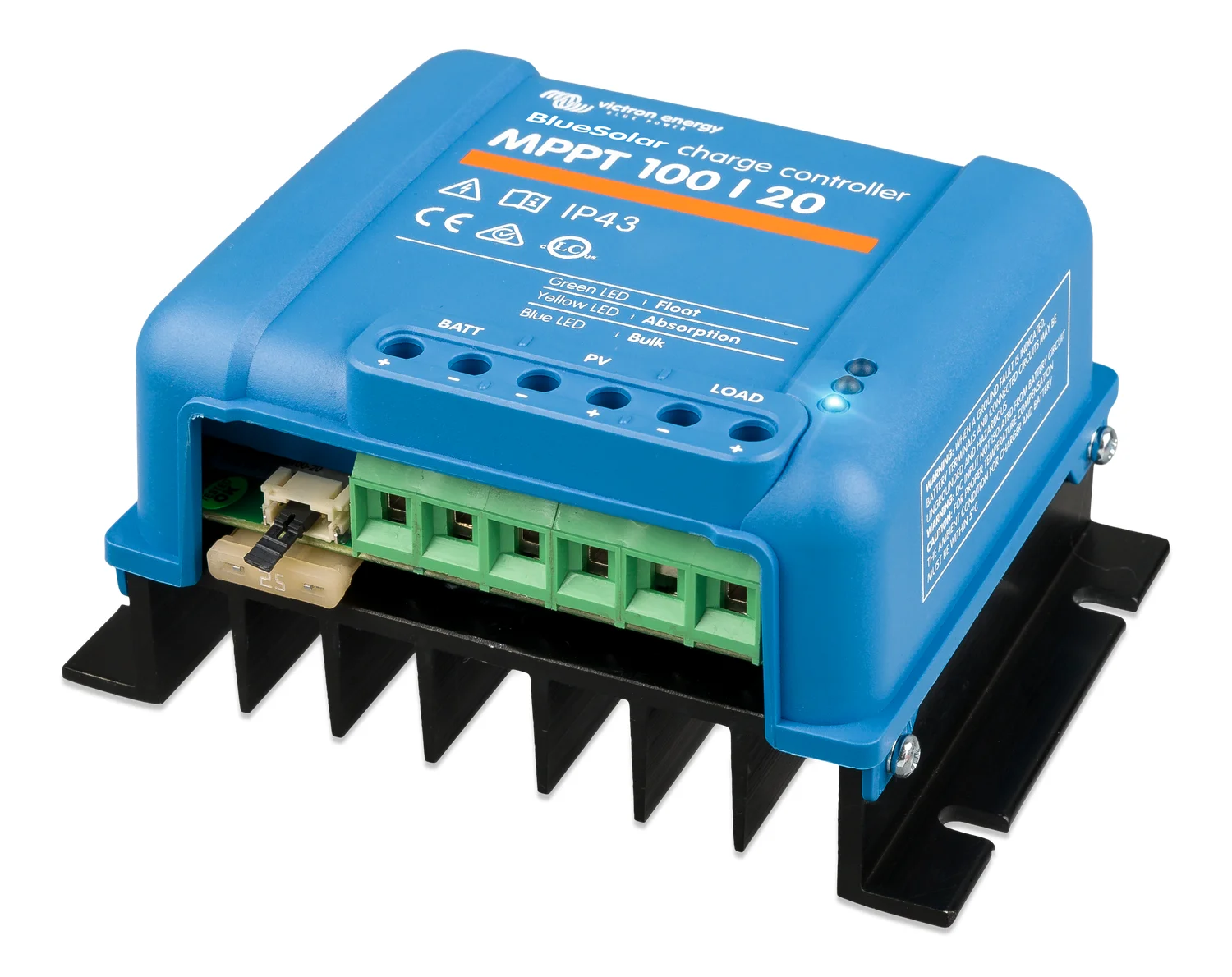

Victron BlueSolar MPPT 100/20 – 20A Solarladeregler mit 48V-Eignung
Der MPPT Laderegler 100/20 von Victron Energy (MPN SCC110020170R) lädt 12V-, 24V- und 48V-Batterien mit bis zu 20 A und nimmt Solarstrings bis 100 V Leerlaufspannung auf. Er ist damit der einzige Regler der kompakten 75/100-Baureihe, der auch 48V-Systeme bedient, und verarbeitet dort bis zu 1.160 W Modulleistung.
Wie die kleineren Modelle bringt er einen Lastausgang mit automatischer Tiefentladeabschaltung mit. Wichtig für die Planung: Der Lastausgang liefert 20 A bei 12 V und 24 V, im 48V-Betrieb jedoch nur 1 A. Wer am 48V-System größere Verbraucher schalten will, braucht dafür ein separates BatteryProtect.
BlueSolar oder SmartSolar – bitte vor dem Kauf prüfen
Der Name BlueSolar bezeichnet die Produktfamilie von Victron Energy und hat nichts mit Bluetooth zu tun. Das führt regelmäßig zu Fehlkäufen: Die BlueSolar-Serie hat kein Bluetooth. Eine spätere Nachrüstung über den VE.Direct-Dongle ist technisch zwar möglich, wird in der Praxis aber kaum gemacht – die Entscheidung fällt beim Kauf des Reglers.
Beide Serien nutzen dieselbe MPPT-Technik und denselben Spitzenwirkungsgrad von 98 %. Die Unterschiede in dieser Größenklasse:
- Bedienung: Der SmartSolar wird per VictronConnect-App eingerichtet und überwacht. Der BlueSolar läuft mit dem ab Werk gesetzten Ladeprofil ohne App.
- Parallelbetrieb: Mehrere BlueSolar-Regler arbeiten nebeneinander, aber nicht synchronisiert.
- Preis: Der BlueSolar ist deutlich günstiger.
Kurz gesagt: Für eine Anlage, die einmal eingestellt und dann in Ruhe gelassen wird, ist der BlueSolar die günstigere Wahl. Wer Erträge am Handy verfolgen will, greift zum SmartSolar MPPT 75/15 oder einem größeren SmartSolar.
Technische Daten
| Hersteller-Teilenummer (MPN) | SCC110020170R |
| Batteriespannung | 12 / 24 / 48 V automatische Wahl |
| Nennladestrom | 20 A |
| Nominale PV-Leistung | 12 V: 290 W / 24 V: 580 W / 48 V: 1.160 W |
| Maximale PV-Leerlaufspannung | 100 V |
| Max. Kurzschlussstrom der Solaranlage | 20 A |
| Lastausgang | ja, 20 A bei 12 V und 24 V – bei 48 V nur 1 A |
| Abschalten der Last bei niedriger Spannung | 11,1 / 22,2 / 44,4 V oder 11,8 / 23,6 / 47,2 V oder BatteryLife-Algorithmus |
| Erneutes Zuschalten der Last | 13,1 / 26,2 / 52,4 V oder 14 / 28 / 56 V oder BatteryLife-Algorithmus |
| Spitzenwirkungsgrad | 98 % |
| Eigenverbrauch (Laden ein) | 26 / 20 / 19 mA |
| Eigenverbrauch (Laden aus) | 10 / 8 / 7 mA |
| Konstantspannung (Absorption) | 14,4 / 28,8 / 57,6 V, regulierbar |
| Erhaltungsspannung (Float) | 13,8 / 27,6 / 55,2 V, regulierbar |
| Ladealgorithmus | mehrstufig adaptiv |
| Temperaturkompensation | -16 mV/°C bzw. -32 mV/°C |
| Bluetooth | nicht eingebaut – App-Bedienung bietet die SmartSolar-Serie |
| Datenkommunikation | VE.Direct-Port |
| Schutzfunktionen | Ausgangskurzschluss, Übertemperatur |
| Betriebstemperatur | -30 °C bis +60 °C, voller Nennausgang bis 40 °C |
| Feuchte | 95 % nicht kondensierend |
| Schutzklasse | IP43 elektronische Bauteile, IP22 Anschlussbereich |
| Stromanschlüsse | 6 mm² / AWG10 |
| Maße (H x B x T) | 100 x 131 x 60 mm |
| Gewicht | 0,65 kg |
| Gehäusefarbe | Blau RAL 5012 |
| Normen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| EAN | 8719076049845 |
Einsatzmöglichkeiten
- Kleiner 48V-Speicher: Bis 1.160 W PV an einem kompakten Regler – ideal, wenn ein 48V-System klein anfängt und später wachsen soll.
- 24V-Anlage am Gartenhaus: 580 W Modulleistung, Licht und kleine Verbraucher direkt am Lastausgang.
- Wohnmobil mit zwei Modulen: 290 W am 12V-Bordnetz lasten den Regler gut aus.
- Autarke Technikstandorte: Funkrelais, Messstationen oder Kameras, bei denen die Lastabschaltung die Batterie vor Tiefentladung schützt.
- Anbindung an ein GX-Gerät: Über VE.Direct lassen sich Erträge auch ohne Bluetooth auslesen und im VRM-Portal auswerten.
- Ersatz für einen PWM-Regler: Die MPPT-Technik holt aus derselben Modulfläche spürbar mehr heraus und lässt freiere Modulwahl zu.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron BlueSolar MPPT 100/20 Solarladeregler (SCC110020170R)
- 1x Bedienungsanleitung
Nicht enthalten und separat erhältlich: VE.Direct-Kabel, VE.Direct Bluetooth Smart Dongle, BatteryProtect sowie Solar- und Batteriekabel.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum BlueSolar MPPT 100/20
Ja. Er erkennt 12 V, 24 V und 48 V automatisch und nimmt am 48V-System bis zu 1.160 W Modulleistung auf. Damit ist er der einzige Regler der kompakten 75/100-Baureihe, der 48 V beherrscht. Beachten Sie dabei, dass der Lastausgang im 48V-Betrieb auf 1 A begrenzt ist.
Bei 12 V und 24 V sind es 20 A, bei 48 V nur 1 A. Für größere Verbraucher am 48V-System nutzen Sie ein separates BatteryProtect. Die Abschaltschwelle können Sie fest vorgeben oder dem BatteryLife-Algorithmus überlassen, der die Grenze abhängig vom Ladeverlauf selbst nachführt.
Nein. Der Name BlueSolar bezeichnet die Produktfamilie von Victron Energy und hat nichts mit Bluetooth zu tun. Dieses Missverständnis führt regelmäßig zu Fehlkäufen. Eine Nachrüstung über den VE.Direct Bluetooth Smart Dongle ist zwar möglich, wird in der Praxis aber kaum genutzt. Wenn Sie den Regler per App überwachen möchten, entscheiden Sie sich gleich für die SmartSolar-Serie.
Der 100/20 lädt mit 20 A statt 15 A und beherrscht zusätzlich 48 V, wodurch er bis 1.160 W Modulleistung aufnimmt. Der 100/15 ist auf 12 V und 24 V mit maximal 440 W beschränkt. Beide haben dieselbe maximale PV-Leerlaufspannung von 100 V und einen Lastausgang.
Die PV-Leerlaufspannung der gesamten Anlage darf 100 V nicht überschreiten, der Kurzschlussstrom nicht über 20 A liegen. Rechnen Sie eine Kältereserve ein, denn die Leerlaufspannung eines Moduls steigt bei Frost um rund 10 Prozent über den Datenblattwert. Damit sind je nach Modultyp zwei Module in Reihe unproblematisch.
Der Laderegler wird aus unserem deutschen Lager versendet, die angegebene Lieferzeit beträgt 2 bis 5 Werktage innerhalb Deutschlands. Das deutsche Handbuch, das Datenblatt, die Serienübersicht und die Garantiebedingungen von Victron finden Sie im Downloadbereich dieser Produktseite.
