1720W Fothermo Solar Nachrüst-Set PV-Heizstab mit 800W Netzeinspeisung

Nachrüst-Set für bestehende E-Boiler mit 800 W Netzeinspeisung - das Warmwasser-Balkonkraftwerk!

Das fothermo 550 W Solarheizstab-Set mit 800 W Netzeinspeisung (Balkonkraftwerk) ist die perfekte Lösung um Ihre bestehende Heizungsanlage in der Warmwasserbereitung zu unterstützen. Dieses Set ist ideal für Haushalte mit 1 - 4 Personen und einem vorhandenen Warmwasser-Speicher.

 Die an das Umschaltgerät angeschlossenen PV Module erzeugen effizient und kostenfrei Warmwasser durch den Solarheizstab. Wenn überschüssiger Strom verfügbar ist, wird dieser über einen 800 W Micro PV Wechselrichter ins Stromnetz eingespeist.

 Je nach Anzahl der Photovoltaikmodule, Strompreis und Warmwasserverbrauch erzeugt der Solarboiler etwa 75 % des benötigten Warmwasser aus Photovoltaikenergie. Gemeinsam mit der Überschusseinspeisung sparen Sie pro Jahr bis zu 550 € Stromkosten.

 Da maximal 800 W über den Micro PV Wechselrichter ins Stromnetz eingespeist werden, zählt das gesamte System als einfaches Balkonkraftwerk. Die Inbetriebnahme erfolgt also DIY ohne teure Handwerker, alle Komponenten werden einfach zusammengesteckt.

Anschlussplan für 800 W Netzeinspeisung

In dieser Konstellation wird überschüssiger Photovoltaikstrom über einen 800 W Mikro PV Wechselrichter ins Hausnetz eingespeist. Hierfür wird das fothermo Umschaltgerät als Energiemanager benötigt. Das Umschaltgerät speist überschüssige Energie ins Netz ein, wenn der Solarheizstab den Heizvorgang beendet hat oder wenn mehr Photovoltaikleistung zur Verfügung steht, als vom Heizstab in Wärme umgewandelt werden kann.
An besonders sonnigen Tagen beginnt das Umschaltgerät bereits früh morgen mit der Teilüberschusseinspeisung von 1 - 2 Modulen. Dies sorgt dafür, dass bereits in den Morgenstunden die elektrische Grundlast des Hauses abgedeckt wird. So sparen Sie neben den Warmwasserkosten auch Stromkosten.



Installation des Solarheizstabes

Die gesamte Installation ist aufgrund der Steckverbindungen und Standardanschlüsse sehr einfach. Der Heizstab wird in ein 6/4 Zoll Standardgewinde eines vorhandenen Standspeichers eingeschraubt. Sobald der Speicher mit Wasser gefüllt ist, werden nur noch die Photovoltaikmodule bzw. das Umschaltgerät angesteckt. Ein Verlängerungskabel sorgt für die Verbindung der Photovoltaikmodule / Umschaltgerät und dem Heizstab. Kabel statt Rohre, PV-Thermie statt Solarkollektoren mit aufwändigen Rohrinstallationen und teurer Isolierung!

Mikro-Wechselrichter TSOL-M800

TSUN TSOL-M800 wandelt den erzeugten Solarstrom in netzgerechtem 230V Sinus-Wechselstrom um und speist ihn direkt in das 230V AC Hausnetz ein. Die Eingangsspannung beträgt bis zu 60V DC, so dass keine Gefahr von Stromschlägen und Feuer auf dem Dach besteht. Kleiner als ein A4-Blatt, einfache Installation durch eine Person.

Wichtige Eigenschaften:

• Individuelle Optimierung, 2 getrennte MPPT für optimalen Ertrag
• Maximale Effizienz von bis zu 96,7%.
• Plug-and-Play-Installation.
• Maximale DC-Spannung 60V.

Longi Hi-Mo-6 430W Solarmodul

Das Longi LR5-54HTH-430M ist ein 430W Solarmodul mit monokristallinen Zellen und gehört zu der verbesserten Hi-MO 6 Produktserie. Die HPBC Zellentechnologie verwendet hierbei eine Full-Back Schweißtechnologie und erhöht dadurch den Widerstand gegen Mikrorisse.

Eigenschaften

• Hocheffiziente HPBC-Zellentechnologie
• Hoher Wirkungsgrad von 22%
• Verbessert die Lichtabsorption um etwa 2,27%
• 3,2mm beschichtetes Hartglas
• Hersteller Produktgarantie: 15 Jahre auf Material und Verarbeitung
• Schlichtes Design verkörpert modernen Stil
• Bessere Leistung bei der Energiegewinnung
• Hochwertiges Modul gewährleistet langfristige Zuverlässigkeit
• Multi-Busbar-Technologie

Technische Daten

Leistung (Pmax): 430Wp
Spannung (Vmp): 32,84 V
Max. Strom (Imp): 13,10 A
Leerlaufspannung (Voc): 39,13 V
Kurzschlussstrom (Isc): 14,15 A
Zellenwirkungsgrad: 22%
Betriebstemperatur: -40°C - +85°C
Max. Systemspannung: 1500V (IEC/UL)
Zelltyp: Monokristallin
Anzahl Zellen: 108 (6 x 18)
Gewicht: 20,8 kg
Maße: 1722 x 1134 x 30 mm
Schutzart Anschlussdose: IP68

Vorteile dieses Solar-Sets:

• 800 W Netzeinspeisung - Speisen Sie bis zu 800 W überschüssigen Strom in Ihr Stromnetz ein. Kein Strom geht verloren.
• Energiekosten senken - Senken Sie Ihre Stromkosten um bis zu 500 € pro Jahr. Der Solarheizstab wandelt ca. 800 - 1.200 kWh kostenfreien Photovoltaikstrom pro Jahr in Warmwasser um. Das entspricht ca. 20.000 Liter heißes Wasser.
• Einfache Installation - Nehmen Sie das Set innerhalb weniger Augenblicke in Betrieb. Einfache Steckverbindungen sorgen für eine einfache Installation.
• Autarkie erhöhen -  Machen Sie sich unabhängiger von steigenden Energiepreisen. Erzeugen Sie Ihr eigenes Warmwasser.

Lieferumfang 1720W PV-Nachrüst-Set:

• 1x Solarheizstab
• 1x fothermo Umschaltgerät
• 1x 800 W Micro PV Wechselrichter + AC Adapterkabel

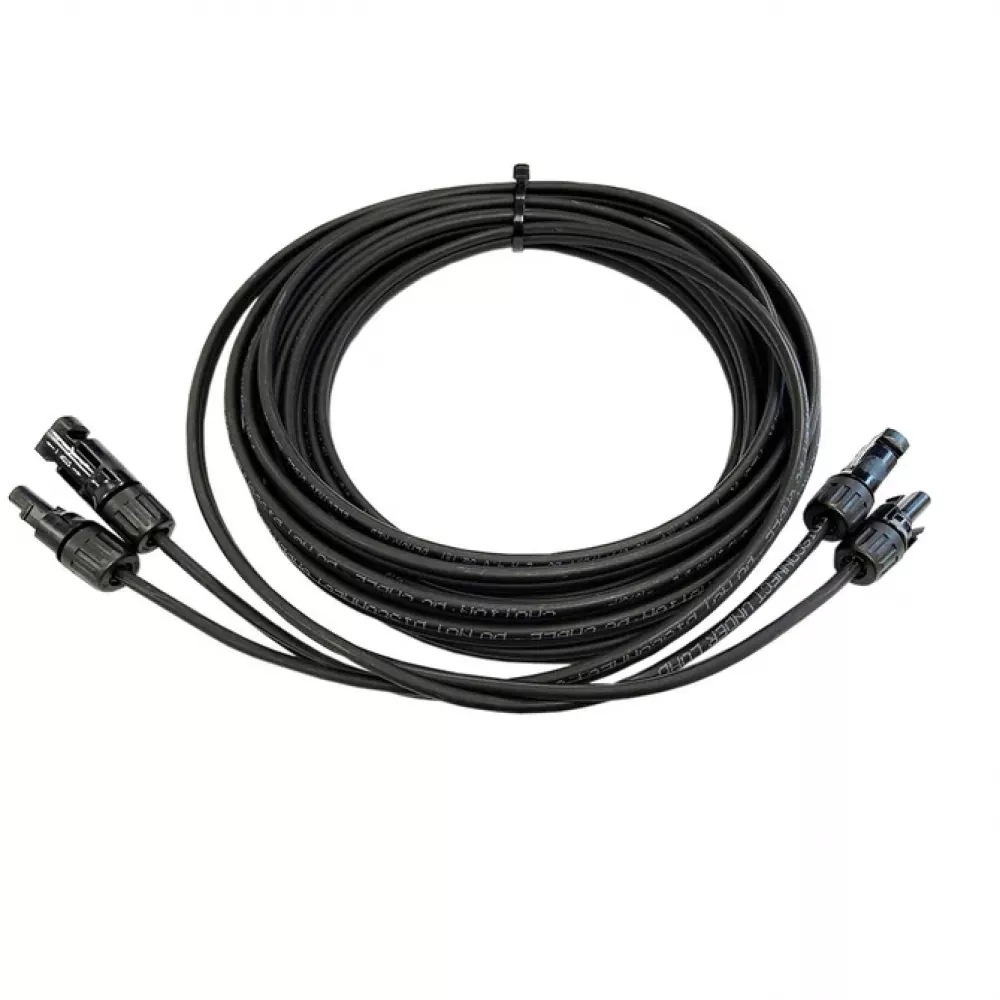

• 2x 10m Verlängerungskabel (Umschaltgerät zum Boiler)
• 4x 5m Verlängerungskabel (von den Photovoltaikmodulen zum Umschaltgerät)
• 4x PV Module Longi 430W
