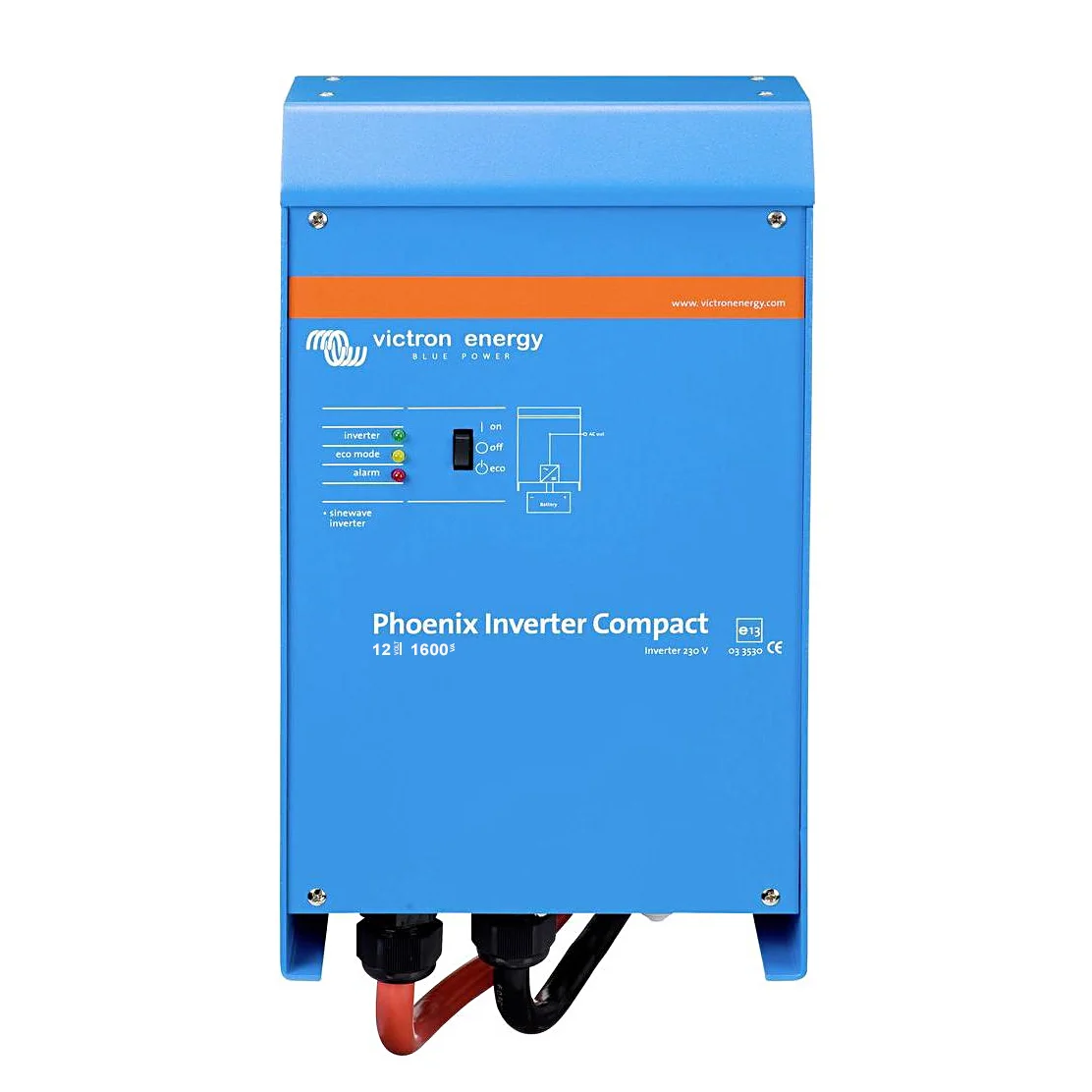

Victron Phoenix Compact C12/1600 – 1300 W reiner Sinus, parallel- und drei-phasen-fähig
Der Phoenix Compact C12/1600 (MPN CIN121620000) gehört zur VE.Bus-Reihe von Victron: 1300 W Dauerleistung bei 25 °C, 1200 W bei 40 °C und 3000 W Spitze. Der VE.Bus macht den Unterschied zur Phoenix-Smart-Reihe: Bis zu sechs Geräte lassen sich parallel schalten, drei Geräte bilden ein Drei-Phasen-System, und GX-Geräte lesen alle Werte über denselben Bus aus.
Das Compact-Gehäuse aus Aluminium wiegt nur 10 kg, die 1,5 m langen Batteriekabel liegen bei, und der 230-V-Ausgang ist als G-ST18i-Stecker ausgeführt – der schnellste Weg zu einer sauberen Installation im Fahrzeug oder Boot.
Drei Betriebsarten senken den Eigenverbrauch: 8 W im Normalbetrieb, 5 W im AES-Modus (automatischer Sparmodus mit modifizierter Sinuswelle bei Kleinlast) und 2 W im Suchmodus, in dem der Wechselrichter nur alle zwei Sekunden prüft, ob ein Verbraucher eingeschaltet wurde. Ein programmierbares Relais meldet Alarme oder schaltet einen Generator, der Fern-Ein/Aus-Anschluss nimmt einen Schalter oder das Digital Multi Control auf.
Für wen dieser Wechselrichter gedacht ist
- Wohnmobile, Boote und Servicefahrzeuge: Kühlschrank, Kreissäge klein, Wasserkocher 800 W ohne Landstrom oder Generator
- Anlagen, die wachsen sollen: zweites Gerät parallel oder Ausbau auf drei Phasen über VE.Bus
- Systeme mit GX-Gerät: Cerbo GX oder Color Control lesen den Wechselrichter direkt aus
- Betreiber, die Konfiguration über VEConfigure bevorzugen: alle Parameter per MK3-Interface am PC
Technische Daten
| Hersteller-Teilenummer (MPN) | CIN121620000 |
| Batteriespannung | 12 V |
| Eingangsspannungsbereich | 9,5 – 17 V |
| Dauerleistung bei 25 °C | 1300 W (1600 VA) |
| Dauerleistung bei 40 °C | 1200 W |
| Dauerleistung bei 65 °C | 800 W |
| Spitzenleistung | 3000 W |
| Ausgangsspannung | 230 V AC ± 2 %, reiner Sinus (240 V einstellbar) |
| Frequenz | 50 Hz ± 0,1 % (60 Hz einstellbar) |
| Maximaler Wirkungsgrad | 92 % |
| Leerlaufaufnahme | 8 W |
| Leerlaufaufnahme AES-Modus | 5 W |
| Leerlaufaufnahme Suchmodus | 2 W |
| Parallel-/Drei-Phasen-Betrieb | ja, über VE.Bus |
| Programmierbares Relais | ja |
| Fern-Ein/Aus | ja |
| Schutz | Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung |
| Batterieanschluss | 1,5 m Batteriekabel mitgeliefert |
| 230-V-Anschluss | G-ST18i-Stecker |
| Betriebstemperatur | -40 °C bis +65 °C, Gebläselüftung |
| Schutzklasse | IP21 |
| Gehäuse | Aluminium, Blau RAL 5012 |

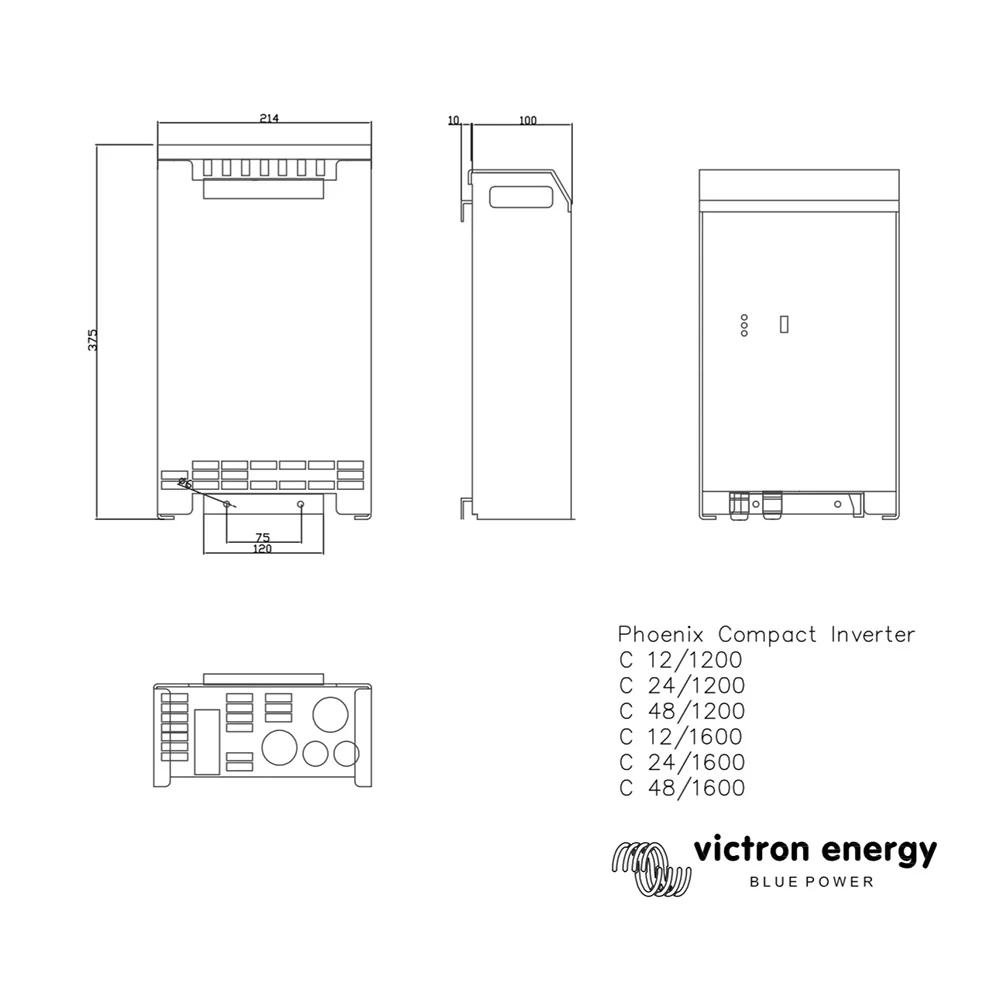

| Abmessungen (H x B x T) | 375 x 214 x 110 mm |
| Gewicht | 10 kg |
| Normen | EN 60335-1, EN 55014-1/-2, 2004/104/EC |
| Garantie | 5 Jahre Victron Energy |
| EAN | 8719076065043 |
Welche Verbraucher laufen daran?
Mit 1300 W Dauerleistung betreibt der Phoenix Compact C12/1600: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W. Für Kaffeevollautomat, Mikrowelle, Bohrhammer oder Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer ist die nächstgrößere Klasse oder ein zweites Gerät parallel nötig.
Batteriestrom und Laufzeit
Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 12 V und durch den Wirkungsgrad. Ein Verbraucher mit 1300 W zieht damit rund 120,4 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 0,8 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.
| 50 W Dauerlast | 4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde |
| 100 W Dauerlast | 9,3 A aus der Batterie = 9,3 Ah je Betriebsstunde |
| 300 W Dauerlast | 27,8 A aus der Batterie = 27,8 Ah je Betriebsstunde |
| 500 W Dauerlast | 46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde |
| 1000 W Dauerlast | 92,6 A aus der Batterie = 92,6 Ah je Betriebsstunde |
Parallel und drei Phasen
Zwei baugleiche Geräte am VE.Bus verdoppeln die Leistung, drei Geräte erzeugen ein Drehstromnetz für Werkzeugmaschinen oder größere Hüttenanlagen. Die Konfiguration erfolgt einmalig mit VE.Bus Quick Configure oder VEConfigure über das MK3-USB-Interface; ein GX-Gerät zeigt anschließend das Gesamtsystem an. Voraussetzung sind identische Modelle mit gleicher Firmware.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Victron Energy Phoenix Compact C12/1600 230 V (CIN121620000)
- 2x Batteriekabel 1,5 m
- 1x Bedienungsanleitung
Nicht enthalten: Sicherung, MK3-USB-Interface, Digital Multi Control.
Victron Energy gewährt auf dieses Gerät eine Herstellergarantie von fünf Jahren nach den Garantiebedingungen von Victron Energy. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen zum Phoenix Compact C12/1600
Die VE.Bus-Geräte lassen sich parallel schalten und zu Drei-Phasen-Systemen kombinieren und sprechen über VE.Bus mit GX-Geräten und Multi-Control-Panels. Dafür fehlt Bluetooth; konfiguriert wird mit VEConfigure über das MK3-USB-Interface. Die Smart-Reihe ist die Wahl für Einzelgeräte mit App-Bedienung.
1300 W dauerhaft bei 25 °C und 3000 W Spitze. Motoren und Kompressoren brauchen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung, das deckt die Spitzenleistung ab. Reicht es nicht, wird ein zweites Gerät parallel geschaltet.
Eine 12V-Bank im Bereich 9,5 – 17 V. Bei Volllast fließen rund 120,4 A; eine 200-Ah-LiFePO4 trägt 1300 W etwa 1,7 Stunden. Die Batteriekabel müssen für diesen Strom ausgelegt und am Pluspol abgesichert sein.
Im AES-Modus senkt der Wechselrichter bei Kleinlast die Spannungsform auf eine modifizierte Sinuswelle und spart Energie (5 W statt 8 W). Im Suchmodus schaltet er ganz ab und prüft alle zwei Sekunden, ob ein Verbraucher eingeschaltet wurde (2 W). Beides ist in VEConfigure einstellbar.
Ja, das ist der Kern der VE.Bus-Reihe: Ein baugleiches Gerät mit gleicher Firmware wird parallel angeschlossen, mit VE.Bus Quick Configure eingerichtet, und die Leistung verdoppelt sich. Drei Geräte ergeben ein Drei-Phasen-System.
Nein, der Wechselrichter läuft eigenständig. Ein Cerbo GX oder Color Control zeigt Last, Spannungen und Alarme an, bindet das System an das VRM-Portal an und ermöglicht Fern-Updates; für Parallel- und Drei-Phasen-Systeme ist es empfehlenswert.
