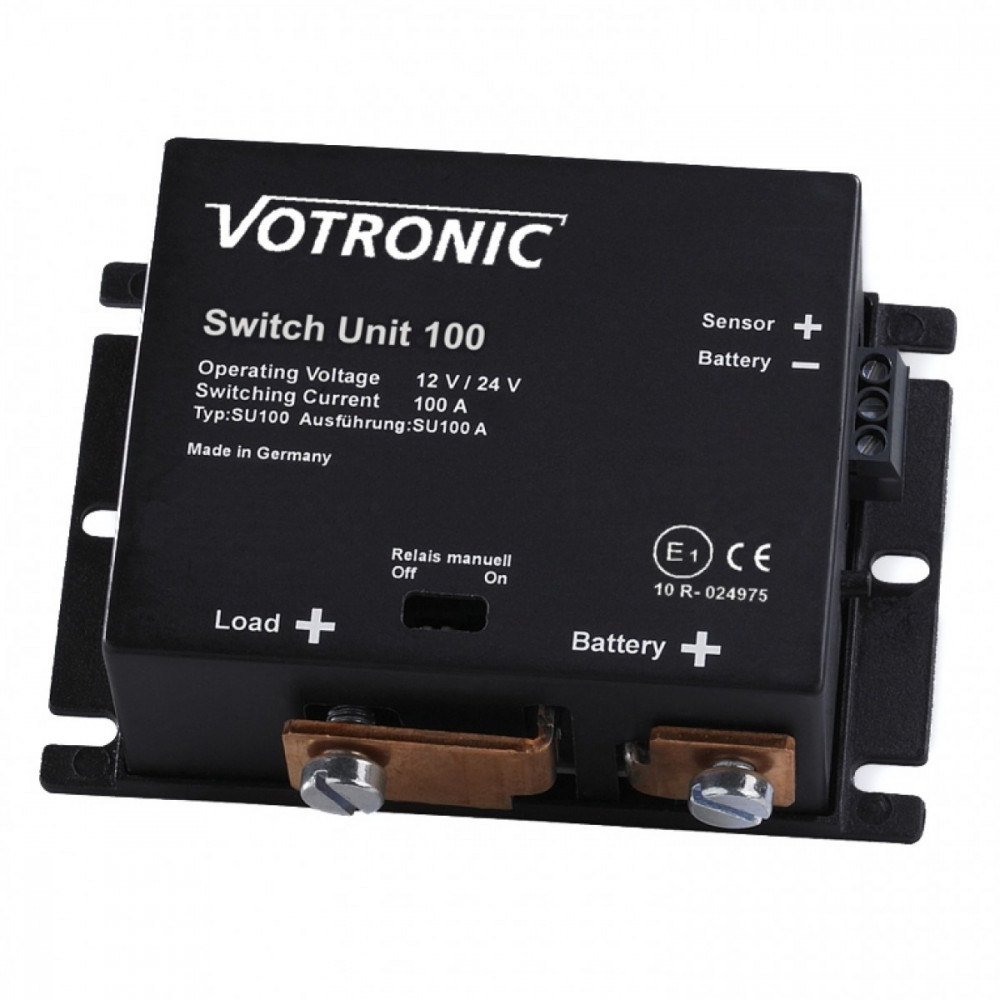

100A Trennschalter Votronic 2072 für die Bordelektronik
Die VOTRONIC Switch Unit 100 dient als Haupt Ein- und Ausschalter für ihr 12 / 24 Volt - Bordnetz und kann mit einem eigengen Schalter bedient werden.
Die Switch Unit arbeitet auf der Basis eines bistabilen Leistungsrelais. Sein Eigenverbrauch ist äußerst gering. Er ist besonders als ferngesteuerter Hauptschalter oder als Lastrelais, das lange Zeit eingeschaltet bleiben soll, geeignet. Die Strombelastbarkeit beträgt 100 A.
Die Switch Unit 100 kann durch einen einfachen Schalter (1pol. EIN / AUS) fernbedient werden. Der Schalter wird nur sehr gering belastet (0,003 A), so dass
auch eine Miniaturausführung ausreichend ist.
Zudem können über eine NOT-EIN-Funktion „Relais manuell“die Verbraucher auch direkt am Relais ein-bzw. ausgeschaltet werden.
Der Einsatzbereich erstreckt sich über Wohnmobile und Boote bis hin zu Einsatzfahrzeugen.
In der Bedienungsanleitung befindet sich ein leicht verständlicher Schaltplan, wie die Schalteinheit in ihr Netz integriert wird.
Lieferumfang: Votromic Switch Unit 100, Bedienungsanleitung, 2 Schutzkappen
Daten:
| Artikelnummer |
OF8-13-005395 |
| Hersteller Teilenummer |
2072 |
| Produkttyp |
Batterieschalter |
| Hersteller |
Votronic |
| Eigenverbrauch |
< 3 mA |
| zulässige Luftfeuchtigkeit |
max. 95 % RF (nicht kondensierend) |
| Anschluss |
M6 |
| für Kabelquerschnitt |
2,5 - 10 mm² |
| Betriebsspannung |
12 V / 24 V |
| Eigenverbrauch ohne Last im Energiesparmodus |
0 |
| Einbaulage |
beliebig |
| Betriebstemperaturbereich |
-20° ... +50°C |
| Schutzart IP |
IP21 |
| Abmessungen (LxBxH) |
105 x 77 x 38 mm |
| Gewicht |
180 g |
| EAN |
4250683601377 |
