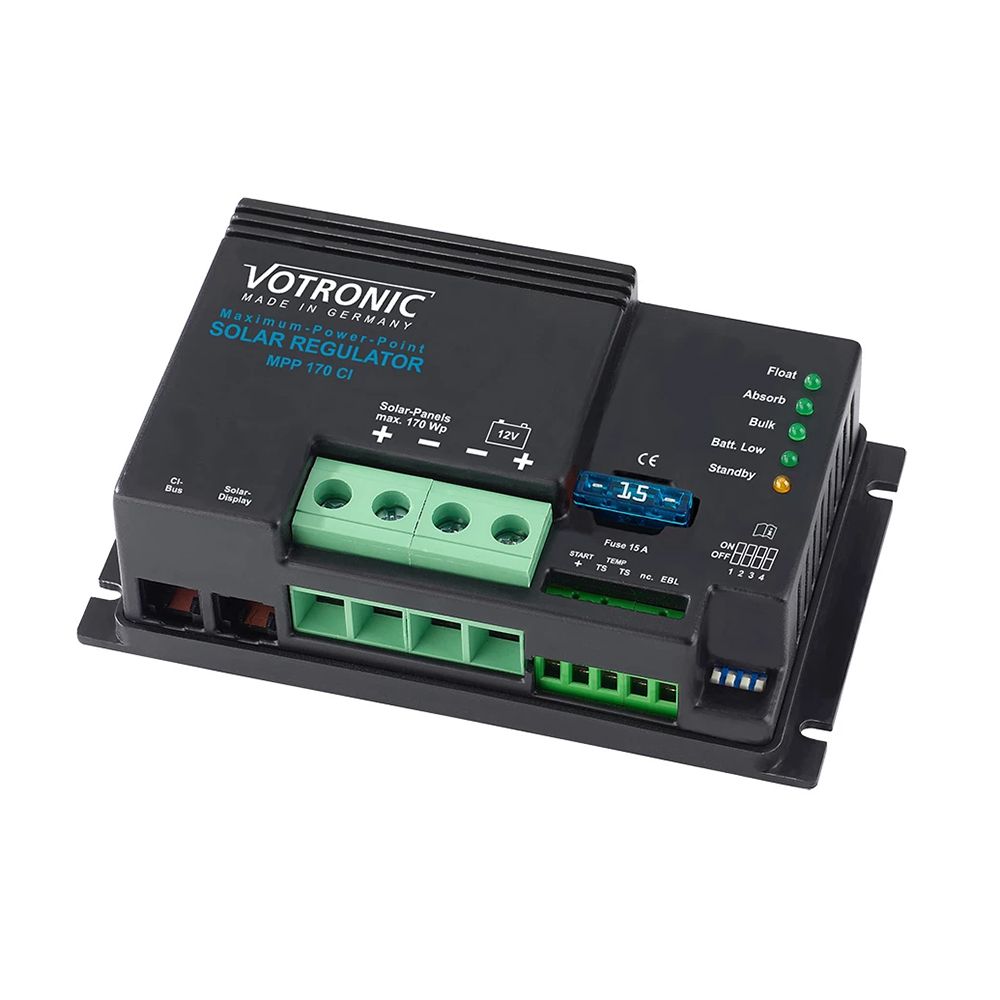

Votronic 1712 MPP 170 CI Solar Laderegler – MPPT 13A 170W mit Dual-Batterieladung
89,90 €
inkl. 0 % MwSt. zzgl. Versandkosten
Art.-Nr. OF1-15-017325EAN 4250683618122
- ???? Einstiegsfreundlich: Günstigster Preis bei voller MPPT-Technologie
- ???? Kompakt: Leichtestes Modell mit nur 225g Gewicht
- ???? Kleine Batterien: Perfekt für Batteriebanks 40-80Ah
Nicht vorrätig
Derzeit nicht lieferbar – sofort lieferbare Alternativen
Möchten Sie benachrichtigt werden, wenn dieses Produkt wieder vorrätig ist?
Ihre E-Mail-Adresse verwenden wir nur, um Sie über die Wiederverfügbarkeit dieses Artikels zu informieren. Ihre Einwilligung können Sie jederzeit widerrufen, z. B. per E-Mail an info@solar-autark.com. Mehr dazu in unserer Datenschutzerklärung.
Beschreibung
Der Votronic 1712 MPP 170 CI Solar Laderegler stellt den idealen Einstieg in die professionelle MPPT-Technologie dar und bietet trotz seiner kompakten Bauweise alle Vorteile der bewährten Votronic-Qualität. Mit einer maximalen Solarleistung von 170 Watt und einem Ladestrom von 13 Ampere ist dieser hochmoderne MPPT-Laderegler (Maximum Power Point Tracking) perfekt für kleine bis mittlere Solaranlagen in Wohnmobilen, Booten und stationären Off-Grid-Systemen konzipiert. Als kleinstes Modell der renommierten MPP-Serie vereint er deutsche Ingenieurskunst mit modernster Mikroprocessor-Technologie in einem besonders platzsparenden Design.
- ???? Einstiegsfreundlich: Günstigster Preis bei voller MPPT-Technologie
- ???? Kompakt: Leichtestes Modell mit nur 225g Gewicht
- ???? Kleine Batterien: Perfekt für Batteriebanks 40-80Ah
- ⚡ Ausreichend: Ideal für 1-2 kleine Solarmodule bis 170W
Die intelligente MPPT-Technologie maximiert kontinuierlich die Energieausbeute Ihrer Solarmodule, indem sie automatisch den optimalen Arbeitspunkt ermittelt und dabei bis zu 30% mehr Energie gegenüber herkömmlichen PWM-Reglern gewinnt. Diese Effizienzsteigerung macht sich besonders bei kleineren Solaranlagen bemerkbar, wo jede zusätzliche Wattstunde wertvoll ist und zur Verlängerung der Autarkiezeit beiträgt.
Dual-Batterieladung auch im Einstiegsmodell
Trotz seiner kompakten Größe bietet der Votronic 1712 MPP 170 CI die bewährte Dual-Batterieladung, die sowohl die Versorgungsbatterie als auch die Fahrzeug-Starterbatterie optimal versorgt. Der Hauptladeausgang liefert bis zu 13 Ampere für die Aufbaubatterie und gewährleistet damit eine effiziente Ladung von Batteriebanks zwischen 40-80Ah. Parallel dazu versorgt ein separater Ausgang die Starterbatterie mit bis zu 1,5 Ampere Stützladung und hält sie permanent in optimalem Ladezustand.
Diese Dual-Funktionalität ist besonders wertvoll bei kleineren Wohnmobilen und Booten, wo eine zuverlässige Starterbatterie-Erhaltung kritisch ist. Die intelligente Priorisierung sorgt dafür, dass die Starterbatterie automatisch mit Stützladung versorgt wird, sobald die Hauptbatterie einen ausreichenden Ladezustand erreicht hat. Ein integrierter Überladeschutz verhindert dabei Schäden und gewährleistet eine lange Lebensdauer beider Batteriesysteme.
Bewährte IU1oU2-Ladekennlinie für optimale Batteriepflege
Die IU1oU2-Ladekennlinie des Votronic 1712 MPP 170 CI stellt auch im Einstiegsmodell die fortschrittlichste Lademethode dar und gewährleistet eine optimale Behandlung aller gängigen Batterietypen. Diese mehrstufige Ladekennlinie beginnt mit einer Konstantstromladung (I-Phase), bei der die Batterie mit dem maximal verfügbaren Strom geladen wird, bis die Gasungsspannung erreicht ist. Anschließend folgt die erste Konstantspannungsphase (U1-Phase), die eine definierte Spannungserhöhung bewirkt und schädliche Säureschichtungen in Bleibatterien verhindert.
Die U1-Phase sorgt für eine Ausgleichsladung der einzelnen Batteriezellen und gewährleistet, dass alle Zellen gleichmäßig geladen werden. Nach Abschluss dieser Phase wechselt der Regler automatisch in die Erhaltungsladung (U2-Phase), die die Batterie auf einem optimalen Ladezustand hält, ohne sie zu überlasten. Diese intelligente Ladestrategie ist besonders wichtig bei kleineren Batteriebanks, wo eine schonende Behandlung die Lebensdauer erheblich verlängert.
Acht spezialisierte Ladeprogramme für alle Batterietechnologien
Der Votronic 1712 MPP 170 CI bietet trotz seiner Einstiegspositionierung die vollständigen acht Ladeprogramme der MPP-Serie, die eine optimale Anpassung an alle gängigen Batterietechnologien ermöglichen. Drei speziell entwickelte Programme für Blei-Säure-, Gel- und AGM-Batterien berücksichtigen die unterschiedlichen Ladeanforderungen dieser bewährten Technologien. Jedes Programm ist mit präzise abgestimmten Spannungswerten und Ladezeiten konfiguriert, um die jeweiligen chemischen Eigenschaften optimal zu nutzen.
Besonders zukunftsweisend sind die fünf Ladeprogramme für LiFePO4-Batterien, die mit integriertem Temperaturschutz ausgestattet sind. Diese Programme berücksichtigen die speziellen Anforderungen von Lithium-Eisenphosphat-Batterien und bieten verschiedene Konfigurationen für unterschiedliche Hersteller und Anwendungen. Der Temperaturschutz überwacht kontinuierlich die Batterietemperatur und passt den Ladestrom entsprechend an, um Schäden durch Überhitzung zu verhindern. Diese Vielseitigkeit macht den MPP 170 CI zu einer langfristigen Investition, die auch bei einem späteren Wechsel der Batterietechnologie weiterhin optimal funktioniert.
Votronic MPP Laderegler Serie – Modellvergleich
Die Votronic MPP-Serie bietet für jeden Anwendungsbereich den passenden Laderegler. Alle Modelle nutzen die bewährte MPPT-Technologie und die intelligente IU1oU2-Ladekennlinie. Der MPP 170 CI (Art.-Nr. 1712) stellt das Einstiegsmodell dar und ist ideal für kleine Solaranlagen bis 170 Watt geeignet.
| Modell | MPP 170 CI ⭐ | MPP 260 CI | MPP 360 CI | MPP 440 CI |
|---|---|---|---|---|
| Art.-Nr. | 1712 | 1717 | 1722 | 1730 |
| Solarleistung | 40-170 Wp | 40-260 Wp | 50-360 Wp | 50-440 Wp |
| Max. Ladestrom | 13,0 A | 18,5 A | 21,0 A | 32,0 A |
| Batterie min. (Blei) | >40 Ah | >60 Ah | >80 Ah | >100 Ah |
| Batterie min. (LiFePO4) | >30 Ah | >45 Ah | >70 Ah | >90 Ah |
| AES-Ausgang | – | 12V/0,2A | 12V/0,2A | 12V/0,2A |
| Gewicht | 225 g | 235 g | 285 g | 285 g |
| Eingangsdaten (Solar) | |
|---|---|
| Max. Solarmodulspannung (Voc) | 60 V |
| Max. Solarmodulstrom | 13 A |
| Max. Solarmodulleistung (Pmax) | 40 – 170 Wp |
| MPPT-Spannungsbereich | 15 – 60 V |
| Wirkungsgrad | >95% |
| Ausgangsdaten (Batterie) | |
|---|---|
| Batterie-Nennspannung Blei | 12 V |
| Batterie-Nennspannung LiFePO4 | 12,0 – 13,3 V |
| Max. Ladestrom Aufbaubatterie | 13 A |
| Max. Ladestrom Starterbatterie | 1,5 A |
| Empf. Batterie-Mindestkapazität Blei | >40 Ah |
| Empf. Batterie-Mindestkapazität LiFePO4 | >30 Ah |
| Ladeprogramme | |
|---|---|
| Blei-Säure/Gel/AGM Programme | 3 Programme |
| LiFePO4 Programme | 5 Programme mit Temperaturschutz |
| Ladekennlinie | IU1oU2 (mehrstufig) |
| Temperaturkompensation | Blei: -4mV/K/Zelle, LiFePO4: Schutzfunktion |
| Zusatzfunktionen | |
|---|---|
| AES-Schaltausgang | Nicht verfügbar |
| Rückstromsperre | Integriert (Nachtbetrieb) |
| Bordnetzfilter | Für Parallelbetrieb mit anderen Ladequellen |
| Spannungsverlustausgleich | Automatisch |
| Schutzfunktionen | |
|---|---|
| Überlastschutz | Ja, automatisch |
| Übertemperaturschutz | Ja, mit Leistungsreduzierung |
| Kurzschlussschutz | Ja, automatisch |
| Ladestrombegrenzung | Ja, batterieabhängig |
| Überladeschutz | Ja, für beide Batterieausgänge |
| Mechanische Daten | |
|---|---|
| Abmessungen (L×B×H) | 131 x 77 x 40 mm |
| Gewicht | 225 g |
| Schutzart | IP20 (für Innenbereich) |
| Umgebungstemperatur | -20°C bis +45°C |
| Anschlüsse | Schraubklemmen |
| Erweiterungen | |
|---|---|
| Solar-Computer S | Steckfertig anschließbar |
| VPC (Votronic Power Control) | Steckfertig anschließbar |
| Bluetooth Connector | Steckfertig anschließbar |
Lieferumfang
- 1x Votronic 1712 MPP 170 CI Solar-Laderegler
- Ausführliche deutsche Bedienungsanleitung
- Installationshinweise und Schaltpläne
- Technische Dokumentation
Häufige Fragen
Für welche Solaranlagengröße ist der MPP 170 CI optimal geeignet?
Der Votronic 1712 MPP 170 CI ist optimal für kleine Solaranlagen zwischen 40-170 Watt ausgelegt. Er eignet sich perfekt für Wohnmobile mit 1-2 kleinen Solarmodulen à 80-100W oder für ein größeres Einzelmodul bis 170W. Die 13A Ladekapazität reicht für Batteriebanks von 40-80Ah aus und ist ideal für Einsteiger in die Solarenergie.
Was ist der Unterschied zwischen dem MPP 170 CI und den größeren Modellen?
Der MPP 170 CI ist das Einstiegsmodell mit 13A Ladestrom und 170W Solarleistung. Im Gegensatz zu den größeren Modellen (260 CI, 360 CI, 440 CI) verfügt er über keinen AES-Ausgang für Kühlschränke. Dafür ist er das leichteste (225g) und günstigste Modell der Serie, bietet aber die gleiche MPPT-Technologie und IU1oU2-Ladekennlinie.
Welche Batterietypen kann der MPP 170 CI laden?
Der Laderegler unterstützt alle gängigen 12V-Batterietypen: Blei-Säure, Gel, AGM und LiFePO4-Batterien. Mit 8 verschiedenen Ladeprogrammen (3 für Blei-Technologien, 5 für LiFePO4) wird jeder Batterietyp optimal geladen. Die LiFePO4-Programme verfügen über integrierten Temperaturschutz für maximale Sicherheit.
Wie funktioniert die Dual-Batterieladung beim Einstiegsmodell?
Auch das Einstiegsmodell MPP 170 CI lädt prioritär die Aufbaubatterie mit bis zu 13A und versorgt parallel die Starterbatterie mit 1,5A Stützladung. Die intelligente Priorisierung sorgt dafür, dass die Starterbatterie nur dann geladen wird, wenn die Hauptbatterie einen ausreichenden Ladezustand erreicht hat. Dies gewährleistet optimale Energieverteilung auch bei kleineren Anlagen.
Warum MPPT statt PWM bei kleinen Solaranlagen?
Gerade bei kleinen Solaranlagen ist jede zusätzliche Wattstunde wertvoll. MPPT-Technologie kann die Energieausbeute um 20-30% gegenüber PWM-Reglern steigern. Der MPP 170 CI ermittelt kontinuierlich den optimalen Arbeitspunkt der Solarmodule und passt sich automatisch an veränderte Bedingungen an. Bei einer 100W-Anlage bedeutet das bis zu 30W mehr Leistung!
Warum hat der MPP 170 CI keinen AES-Ausgang?
Der AES-Ausgang (Automatic Energy Selector) für Absorber-Kühlschränke ist bei kleinen Solaranlagen bis 170W nicht sinnvoll, da meist nicht genügend Überschussenergie vorhanden ist. Votronic hat bewusst darauf verzichtet, um das Einstiegsmodell kostengünstiger zu gestalten. Bei Bedarf können Sie später auf ein größeres Modell mit AES-Funktion upgraden.
Kann ich mehrere kleine Solarmodule anschließen?
Ja, Sie können mehrere kleine Solarmodule in Serie oder parallel schalten, solange die Gesamtleistung 170W und die maximale Eingangsspannung von 60V nicht überschritten werden. Typisch wären z.B. 2x 80W Module parallel oder 2x 100W Module in Serie. Der MPPT-Spannungsbereich von 15-60V bietet dabei große Flexibilität bei der Modulkonfiguration.
Ist die Installation auch für Laien machbar?
Ja, die Installation erfolgt über robuste Schraubklemmen und ist auch für Laien gut machbar. Die kompakten Abmessungen (131×77×40mm) und das geringe Gewicht (225g) ermöglichen flexible Montage auch in beengten Räumen. Die ausführliche deutsche Bedienungsanleitung mit Schaltplänen und die übersichtliche Anschlussanordnung erleichtern die fachgerechte Installation erheblich.
Welche Erweiterungen sind möglich?
Der MPP 170 CI kann mit verschiedenen Votronic-Zubehörteilen erweitert werden: Solar-Computer S für detaillierte Anzeige aller Werte, VPC (Votronic Power Control) für erweiterte Systemsteuerung und Bluetooth Connector für Smartphone-Überwachung. Alle Erweiterungen sind steckfertig anschließbar und erfordern keine zusätzliche Verkabelung.
Ist ein späteres Upgrade auf ein größeres Modell möglich?
Ja, alle Votronic MPP-Laderegler verwenden die gleichen Anschlüsse und Verkabelungen. Ein Upgrade auf MPP 260 CI, 360 CI oder 440 CI ist jederzeit möglich, ohne die Verkabelung zu ändern. Auch alle Erweiterungen (Solar-Computer, VPC, Bluetooth) sind zwischen den Modellen kompatibel. So können Sie klein anfangen und bei Bedarf erweitern.
