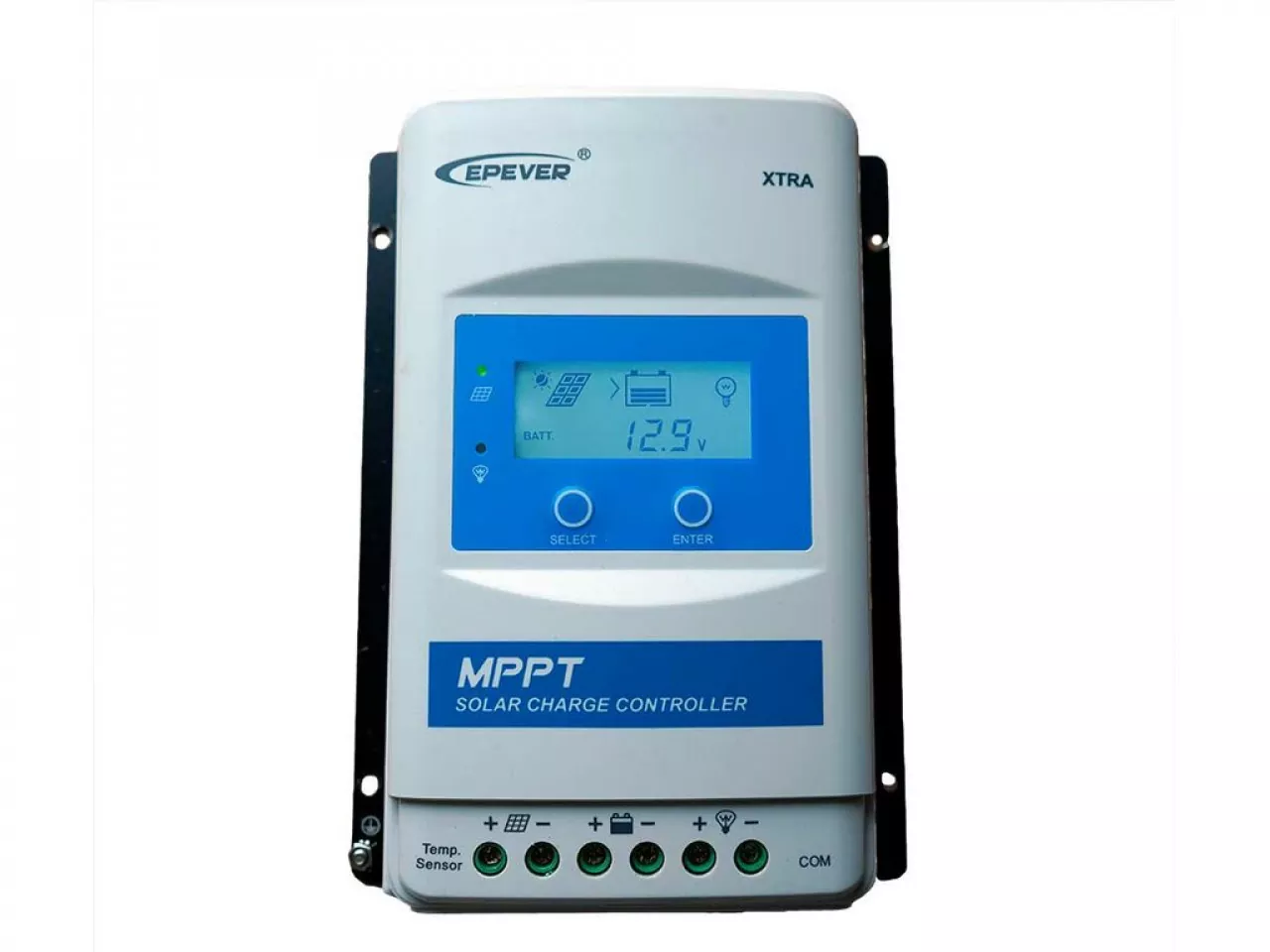

30A MPPT Laderegler 12V-24V xtra3210n-xds1

Solarladeregler  MPPT XTRA3210N-XDS1 30A für 12V und 24V Systeme

• Solarladeregler XTRA3210N-XDS1 30A
• Fortschrittliche MPPT-Technik
• Hoher Wirkungsgrad von nicht weniger als 98 %
• "ultraschnelle" Aufzeichnungsgeschwindigkeit
• Präzise Erkennung von mehreren Maximum Power Points (MPP)

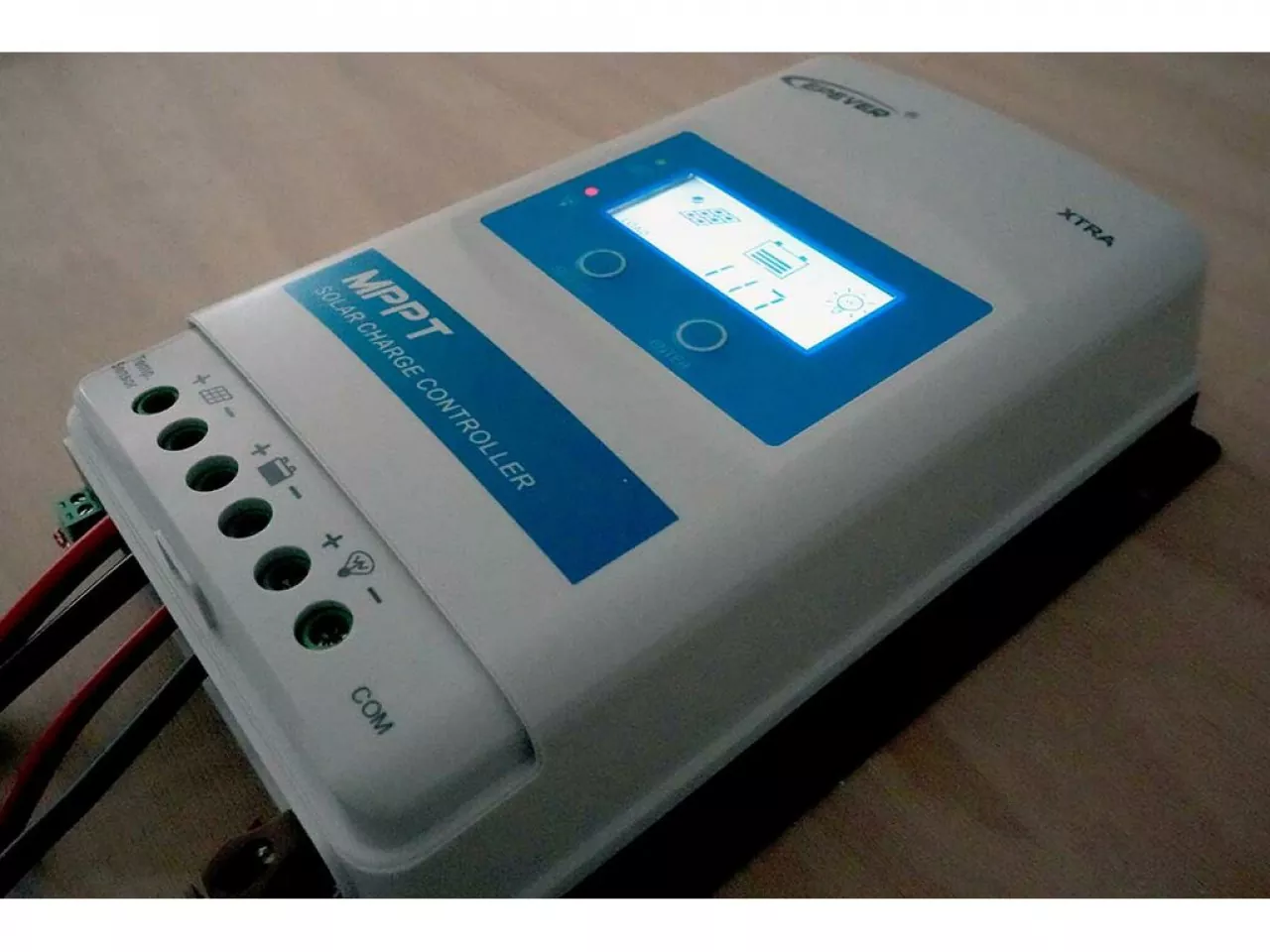

• multifunktionelle LCD Anzeige
• manuelle Einstellbarkeit der Batterietypen, Laststeuerung etc.
• negative Erdung über (-) Pol
• RS485-Schnittstelle mit MODBUS-Industriestandard
• Über PC-Software voll programmierbare Funktionen
• automatische Begrenzung der Ladeleistung und -stromstärke

  Großer MPP-Betriebsspannungsbereich
  Kompatibel mit Blei-Säure- und Lithium-Ionen-Batterien
  Batterietemperaturkompensationsfunktion
  Echtzeit-Energiestatistik
  Überhitzungsreduzierungsfunktion
  Mehrere Arbeitsmodi zum Laden

Durch MPPT (Max Power Point Tracking) wird die volle Leistung Ihrer Solarmodule optimal genutzt.

Für alle gängigen Modultechnologien, optimal für Solarsysteme mit Modulspannungen die höher sind als die Batteriespannung.
Sie können mit diesen Reglern auch Module verwenden die eigentlich für den Einsatz in netzgekoppelten Anlagen vorgesehen sind.

Der effizienteste Arbeitspunkt der Solarmodule verändert sich durch verschiedene Faktoren, wie Modultemperatur, Einstrahlung, Modultyp usw. Dieser Arbeitspunkt wird vom internen Mikrocontroller ständig überwacht und gegebenenfalls so gesteuert, dass die optimalste Leistung des Solarmoduls gegeben ist und Ihre Akkus mit dem jeweiligen größten Strom geladen werden.


In photovoltaischen Solaranlagen werden in der Regel Blei-Säure, wartungsfreie Blei-Säure, Blei-Gel und Blei-Vlies Batterien zur Speicherung der Energie verwendet. Bleibatterien müssen vor Tiefentladung und Überladung geschützt werden. Der MPPT Solarladeregler erfüllt beide Anforderungen, außerdem werden die Batterien durch intelligenten Pflegebetrieb bestens gewartet.

Die Schaltschwellen für Über-/Unterspannung, Lastabschaltung und Rücksetzspannung werden präzise und temperaturstabil über den internen Mikrocontroller gesteuert. Diese Schalltschwellen sind im Batterietyp User frei wählbar und über PC Software programmierbar.

Features

Mit dem Display MT50 oder Adapterkabel und Software kann der Regler überwacht und eingestellt werden. Ein Monitoring des Reglers ist über die PC Software möglich.
Es sind 4 Batterietypen einstellbar. Im Batterietyp User sind die Spannungen frei wählbar und über die Software programmierbar. (Lithiumbatterien)
Ein schaltbarer Lastausgang gibt dem Benutzer die Möglichkeit, sämtliche Verbraucher, welche am Solarladeregler angeschlossen sind mit einem Tastendruck am Regler oder über Softwareinstellung des PC ein bzw. auszuschalten.
2 Timer können eine Nachtbeleuchtung steuern sobald der Regler durch das Solarmodul "Nacht" erkennt.
Ertragsmessung aller Sytemparameter und Monitoring über PC Software möglich.
Mit dem optional erhältlichen Display MT50 kann der Regler eingestellt und überwacht werden.

Eigenschaften

• MPPT (Maximum Power Point Tracking)
• Maximaler Ladestrom 30 Ampere
• Automatische Systemspannungserkennung 12/24 V
• Solareingang Modulleerlaufspannung von 15V bis 100V
• Akku-Tiefenentladeschutz, Überladeschutz, Überspannungsschutz
• RS485-Schnittstelle, Modbusprotokoll
• Monitoring über PC Software oder Display MT50
• Temperaturabhängige Ladeparameterkorrektur
• Lastausgang mit Abschaltmöglichkeit
• Batterietypen einstellbar (offene Säure, AGM, Gel, User)




Technische Daten:

Akku Nennspannung	12/24V DC Automatik
Modul Leerlaufspannung max.	bis 100 V DC (kälteste Bed.) entspricht 92 V bei 25°C
MPPT Spannungsbereich	Batteriespannung + 2V bis 72V
Max. Modulleistung	390W/12V 780W/24V
Max. Ladestrom	30A
Temperaturbereich	-25°C bis + 45°C
Abmessungen (L×B×H)(mm)	230× 165×63mm
Gewicht(Kg)	1,31kg
Eigenstromverbrauch	< 12mA
Schutzart	IP32

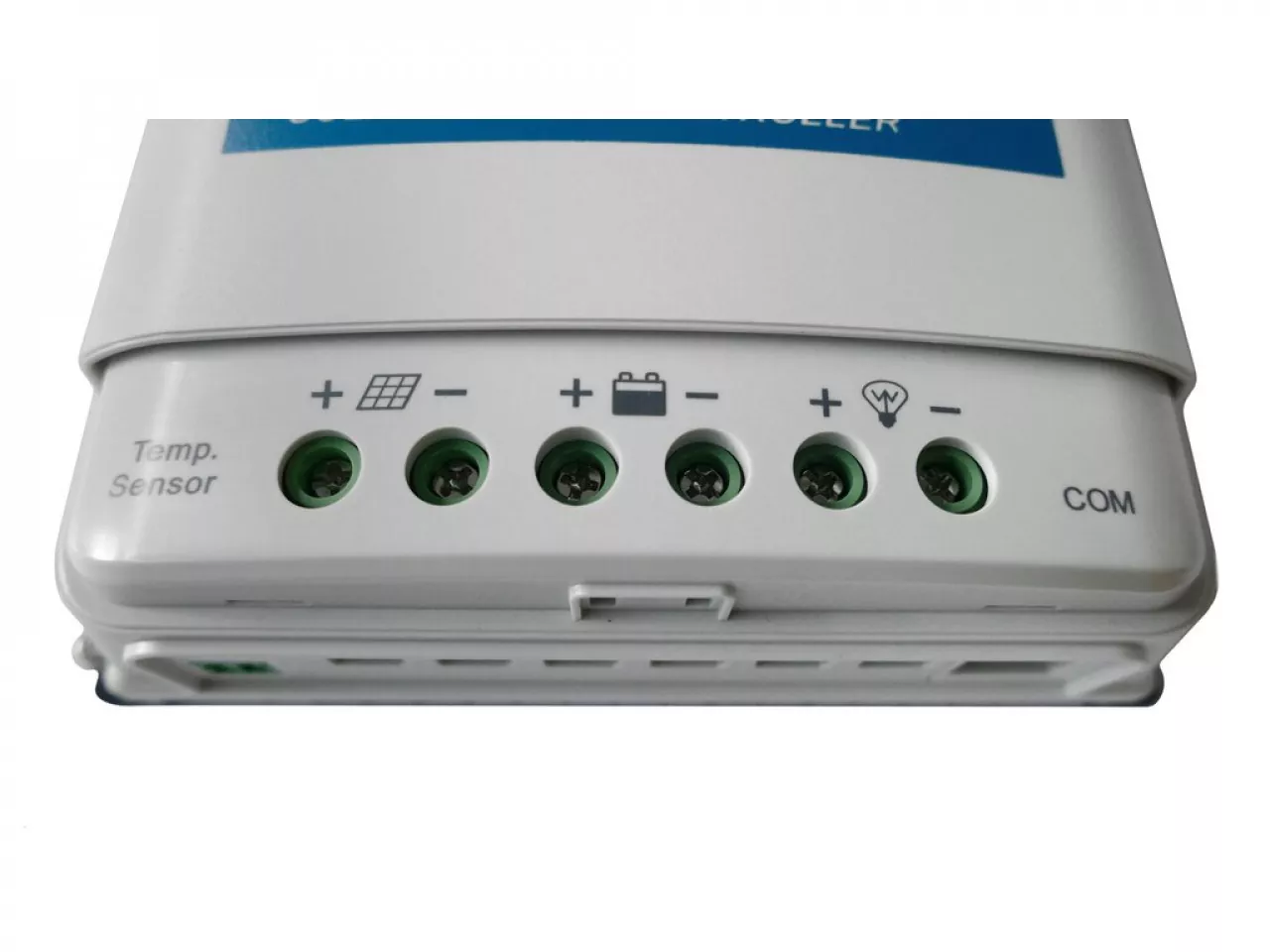

Anschlussklemmen	16mm²
max. Batteriespannung	32 V

Modell	Nennladestrom	Nennladeleistung	Max. PV- Systemleistung	Max.   PV- Leerlauf- spannung
XTRA1206N	10A	130W/12V 260W/24V	390W/12V 780W/24V	46V①   60V②
XTRA2206N	20A	260W/12V 520W/24V	780W/12V 1560W/24V
XTRA1210N	10A	130W/12V 260W/24V	390W/12V 780W/24V	92V①   100V②
XTRA2210N	20A	260W/12V 520W/24V	780W/12V 1560W/24V
XTRA3210N	30A	390W/12V 780W/24V	1170W/12V 2340W/24V
XTRA4210N	40A	520W/12V 1040W/24V	1560W/12V 3120W/24V

Optionales Zubehör
Externer Temperatursensor (2069), PC Adapterkabel-USB (2762), Monitoring Software, Display MT50 (2751)
