1650Wp USV Solaranlage HomePremium S mit 3,5kWh LiFePo4-Speicher

Solar-Komplettpaket für den Eigenverbrauch - die ideale Blackout-Vorsorge!

Die Solar-Komplettanlagen der Offgridtec® HomePremium Serie sind wahre Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis! Neben der Verwendung als USV Backup-Lösung mit der Auswahl zwischen Netz- und Batterievorrang lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akku-seitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt, können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.

Neben der Victron Leistungselektronik, dem Pylontech-Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalterung, welche je nach Montageort individuell gewählt und separat bestellt werden muss. Alle übrigen Komponenten sind Plug & and Play – das bedeutet, keine lästige Steckermontage oder dergleichen – anschließen und fertig.

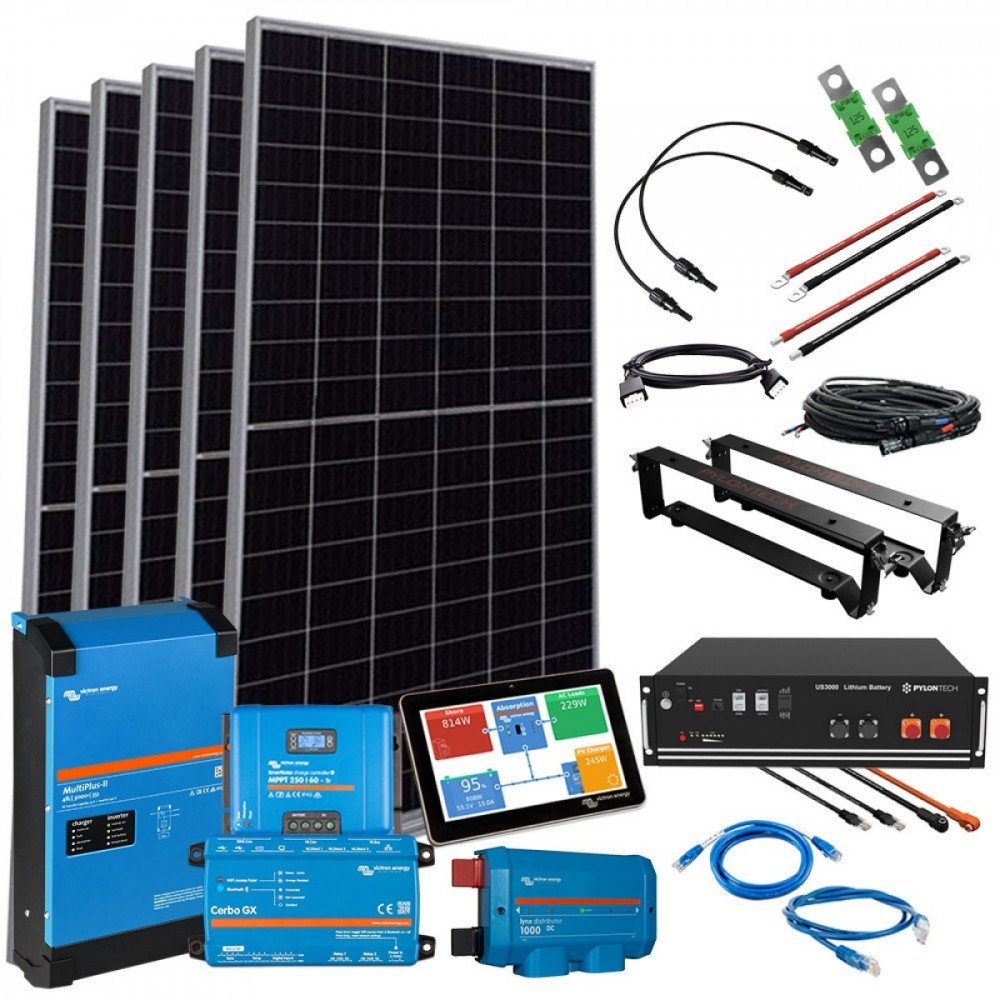

 Die einzelnen Komponenten des Sets

• 5 Stk. Jinko Cheetah HC 330W Solarmodul mit Mono PERC 60 Halbzellen (je nach Verfügbarkeit erfolgt die Auslieferung mit schwarzem oder silbernem Rahmen) (erweiterbar auf bis zu 10 x 330W = 3,3kW)

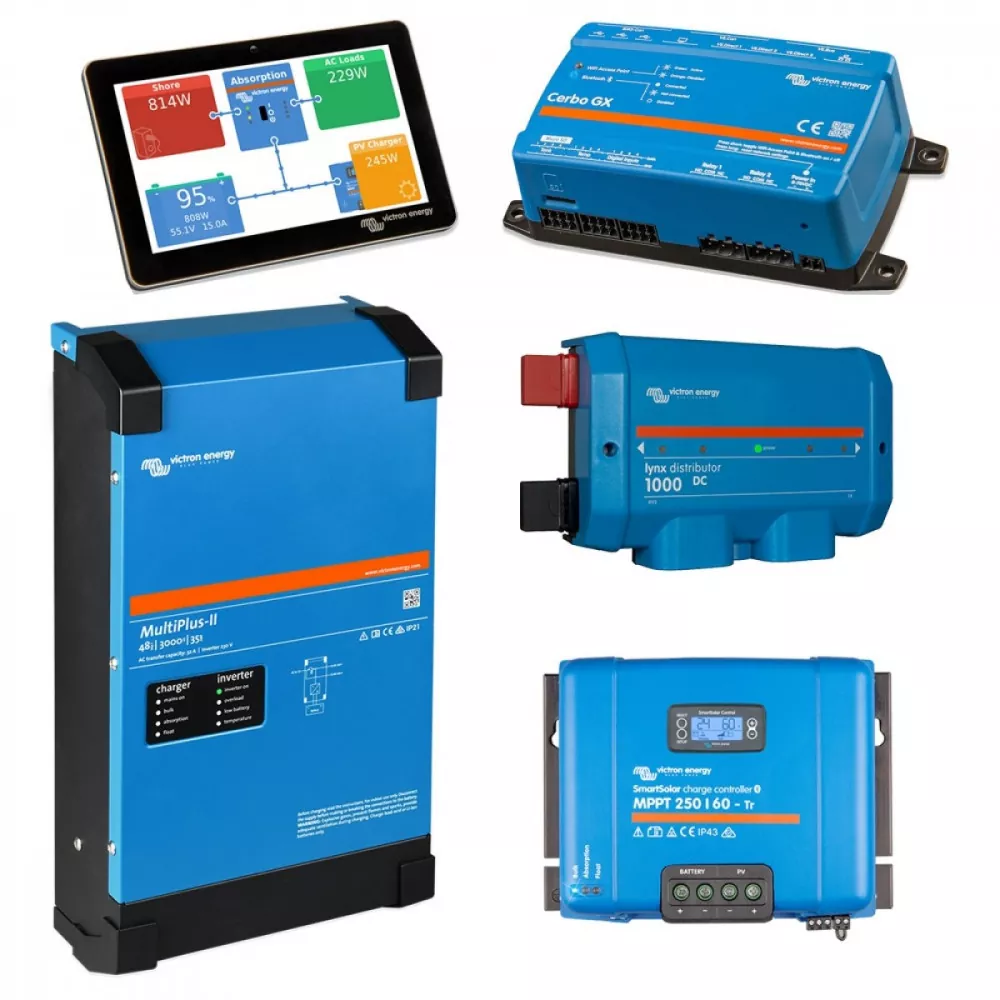

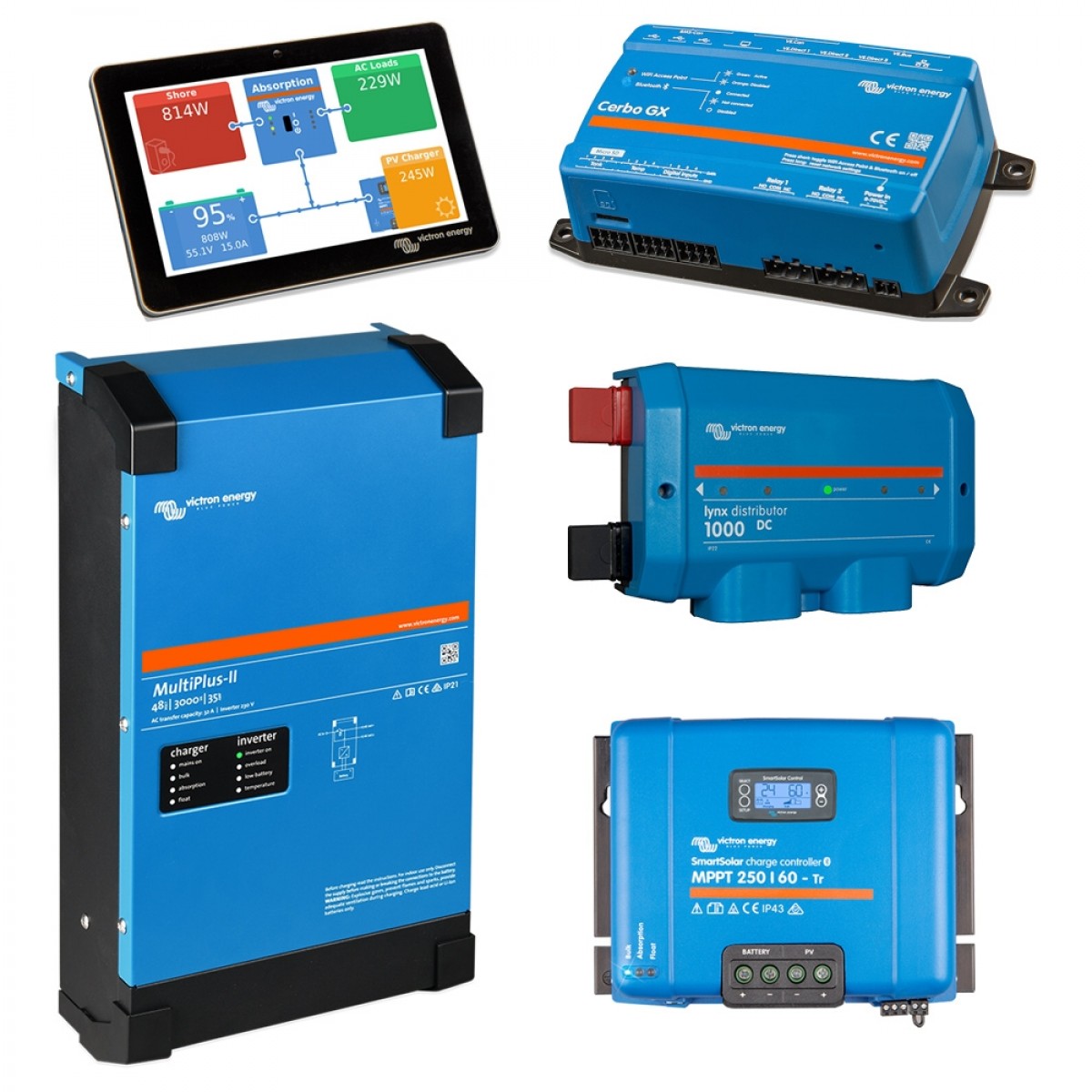

• Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP482305010 (erweiterbar um zusätzl. MultiPlus-Einheiten im Parallel-Betrieb)


• Victron Energy MPPT SmartSolar Laderegler 250/60


• Victron Energy Lynx Distributor für DC Verteilung und Absicherung


• 1 Stk. 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien mit integriertem BMS inkl. RJ45 Datenkabel, Erdungskabel und Verbindungskabel zur Parallelschaltung (erweiterbar auf 24,86kWh)


• 1 Paar Pylontech Halterung / Brackets für US3000C LifePo4 Batterie

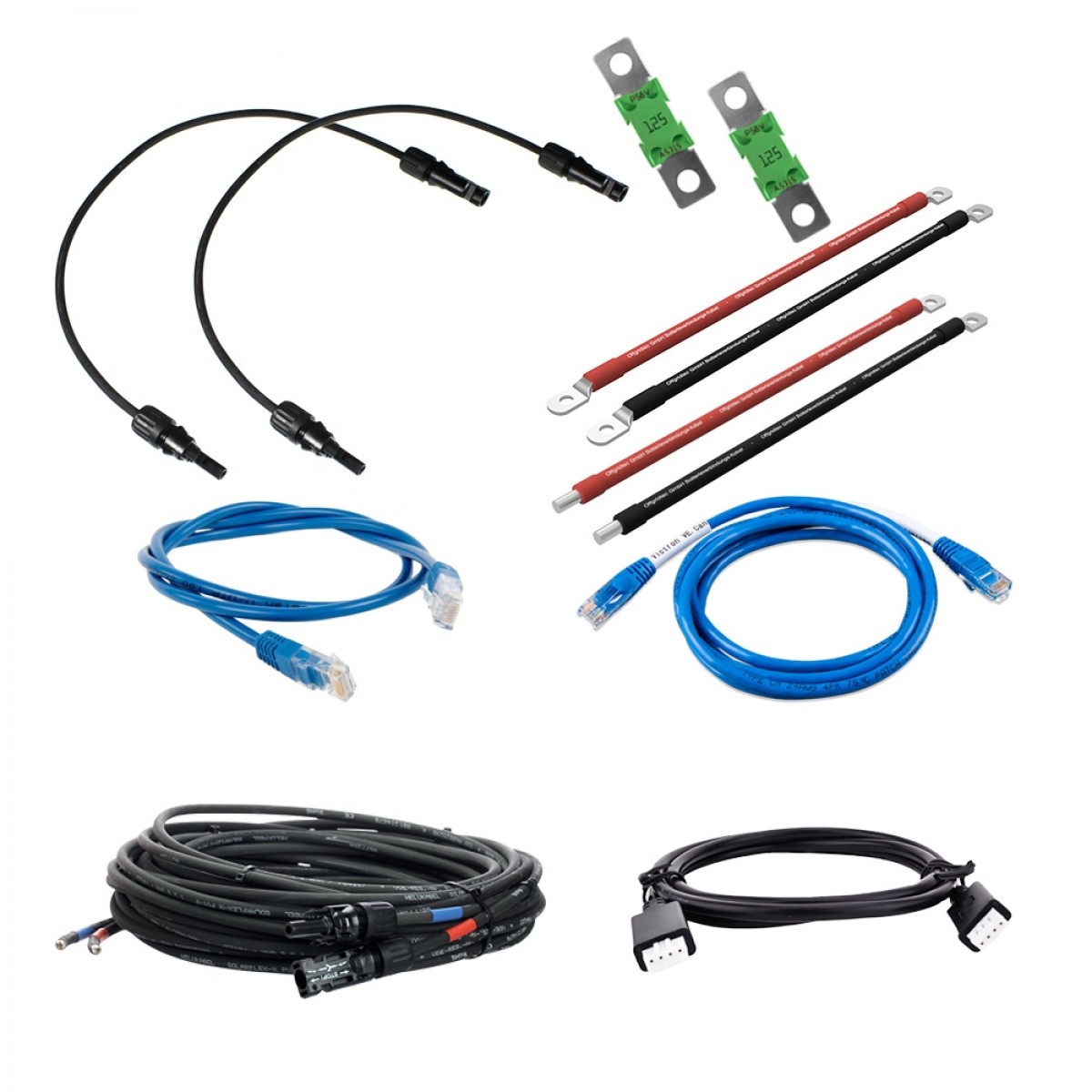

• Wechselrichter-Anschlusskabel für die Verbindung der Pylontech Akkus mit dem MultiPlus 48/3000 (2m)


• VE.Can to CAN-bus BMS type B Cable 1.8m ASS030720018 für die Verbindung des Cerbo GX mit dem Speicher


• 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX


• Cerbo GX + GX Touch 50 von Victron Energy – die Kommunikationszentrale Ihres Systems


• 1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss für die Verbindung des Ladereglers mit der Batterie


• 1m Batteriekabel 50mm² beidseitig M8 Ösen für die Verbindung von Multiplus und Lynx Distributor


• 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler


• 2 Stk. 5m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung zur Verbindung der beiden Modulstrings mit den MC4 Abzweigbuchsen


• Victron 3m VE.Direct cable Verbindungskabel zur Verbindung des Ladereglers mit dem Cerbo GX


• 2 Stk. Victron 125A 58V/48V MEGA-Fuse Sicherung für Solarladeregler


•

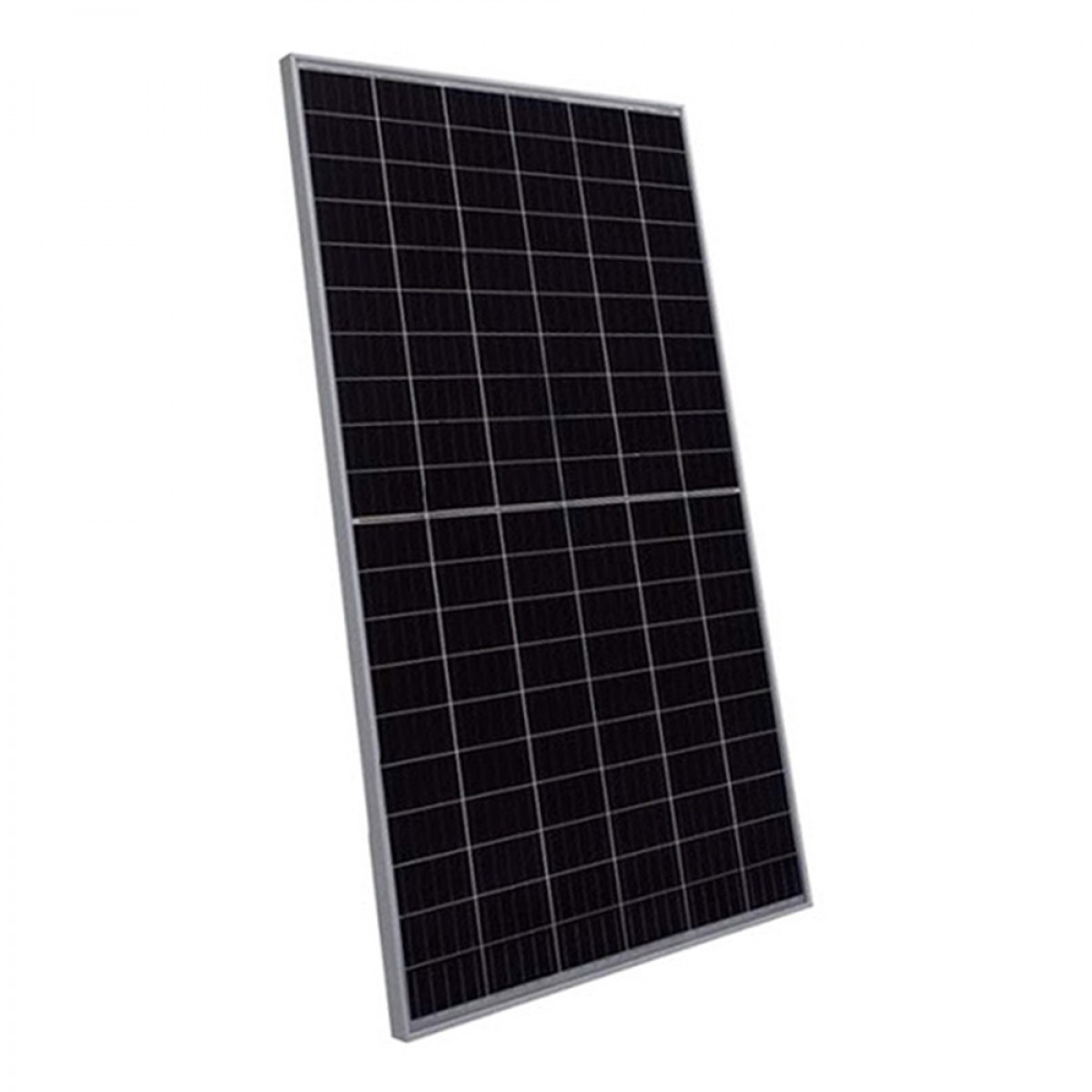

Jinko Cheetah 330W Mono PERC 60 Halbzellen - Solarmodule mit neuester PERC-Technologie

 Das Jinko Cheetah HC 60M 330W ist ein Solarmodul mit Mono PERC 60 Halbzellen. Die 5-Busbar-Solarzellen nutzen die PERC-Technologie um den Wirkungsgrad der Module zu verbessern und sie sind durch ihr optisch ansprechendes Aussehen ideal für die Montage auf dem Dach geeignet. Das Modul liefert einen Wirkungsgrad von 19,56% durch seinen Halbzellenaufbau (geringer Widerstand) und bietet ausgezeichnete Leistung, auch bei schwachem Licht (z.B. frühmorgens, Dämmerung, Bewölkung usw.). Das Jinko Solarmodul ist für den Einsatz bei Wind- und Schneelasten von bis zu 2400 Pa bzw. 5400 Pa, sowie für seine hohe Salz- und Ammoniak-Beständigkeit zertifiziert. (je nach Verfügbarkeit erfolgt die Auslieferung mit schwarzem oder silbernem Rahmen)


Eigenschaften des Jinko Cheetah 330W PERC Solarmodul

• Leistung (Pmax): 330Wp


• Spannung (Vmp): 33,8V


• Max. Strom (Imp): 9,77A


• Leerlaufspannung (Voc): 41,3V


• Kurzschlussstrom (Isc): 10,31A


• Max. Systemspannung: 1500V/DC


• Gewicht: 18,5 kg


• Abmessungen: 1684 x 1002 x 35 mm


•

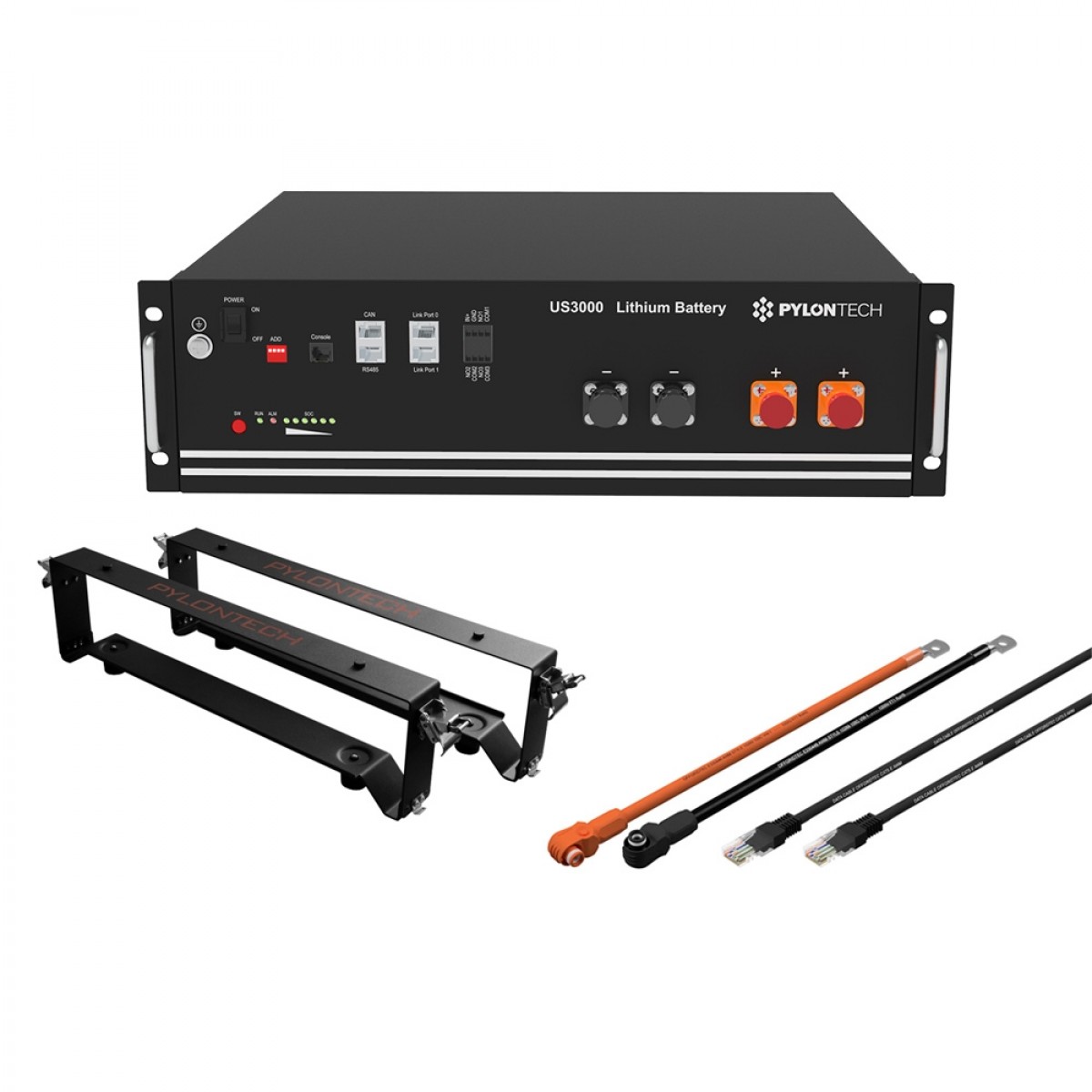

LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher

 Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Tiefentladung und Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.


Eigenschaften der Pylontech US3000C Speichermodule

• Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)


• Absolut eigensicher durch integrierte Schutzabschaltung (BMS)


• Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul


• Hohe Speicherdichte


• Geringes Eigengewicht und kompakte Bauweise


• Absolut Wartungsfrei und einfach zu installieren


• Pylontech gewährt 10 Jahre Garantie auf die US3000C


•

Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000

Der Multiplus-II 48/3000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482305010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 35 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.


Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000

• PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung


• eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)


• kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen


• einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen


• bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen


• VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration


• praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb


• kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*


• Zugelassen nach VDE-AR-N 4105


• 3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 5500 W Spitzenleistung


• für 48 V Batteriespannung, 32A Transfer-Schalter und 35A Batterieladegerät


• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz


• max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22


•

Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten

Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Damit das System, so wie es geliefert wird, der Bezeichnung "Plug and Play" gerecht wird, haben wir die notwendigsten Einstellungen bereits für Sie vorgenommen - das System ist somit ohne weitere Konfiguration sofort einsatzfähig. Alle weiteren von Ihnen gewünschten Einstellungen können mit Hilfe des mitgelieferten MK3 VE.Bus Interface am PC durchgeführt werden.

Maximale Flexibilität dank zweier Wechselstromausgänge

Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.


Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems

Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.

Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.

Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage



Daten:

Artikelnummer	OF4-01-012871
Hersteller Teilenummer	012871
Produkttyp	HomePremium Solaranlage - USV
Hersteller	Offgridtec
Systemspannung	48V
Speicherkapazität (Ah)	74 Ah
Abmessungen Modul	1684 x 1002 x 35 mm
Zelltyp	monokristallin
enhaltenes Zubehör	10m Verbindungskabel (Solarmodul zu Laderegler)
Enthaltener Laderegler	Victron MPPT SmartSolar 250/60
Enthaltene Batterie	Pylontech US3000C
Batterie Typ	LiFePO4
max. Strom (Imp)	9,77 A
Modulspannung (Vmp)	33,8 V
Leerlaufspannung (Voc)	41,3 V
Kurzschlussstrom (Isc)	10,31 A
Abmessungen (LxBxH)	1684 x 1002 x 35 mm
Gewicht	173,46 kg
EAN	4250983259995
